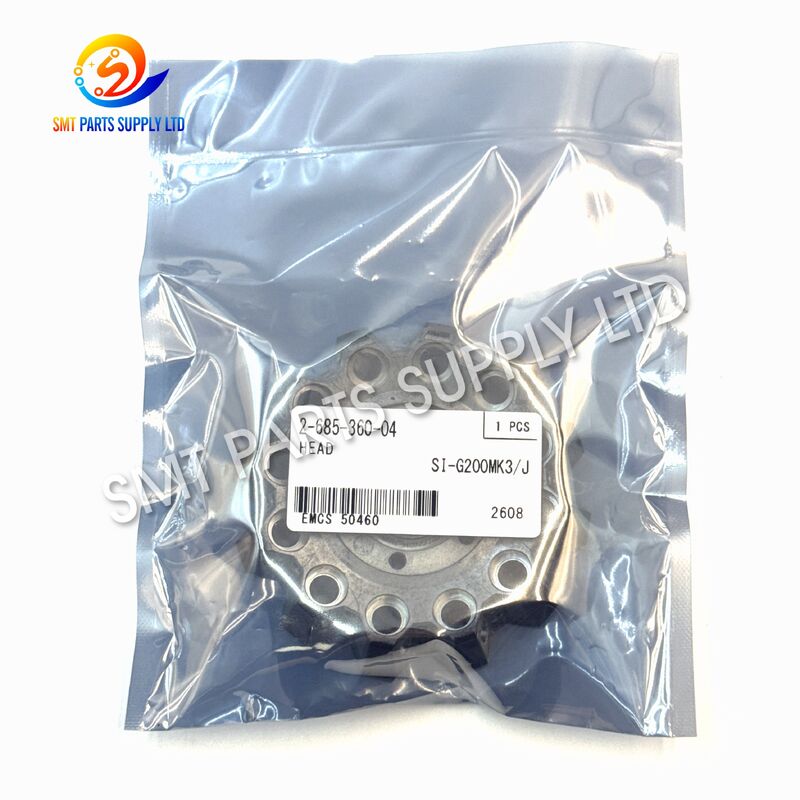

Κεφαλή Τοποθέτησης SONY SI-G200MK3J 2-685-360-04 για Μηχανήματα SMT

Η Κεφαλή Τοποθέτησης SONY SI-G200MK3J 2-685-360-04 είναι μια μηχανική διάταξη ακριβείας σχεδιασμένη για συμβατά μηχανήματα SMT pick-and-place. Εκτελεί βασικές λειτουργίες χειρισμού εξαρτημάτων, όπως παραλαβή, μεταφορά, τοποθέτηση, περιστροφή και τοποθέτηση κατά τη διάρκεια της αυτοματοποιημένης συναρμολόγησης PCB.

Η κεφαλή τοποθέτησης λειτουργεί συνεχώς κατά τη διάρκεια της παραγωγής και επομένως αποτελεί μία από τις βασικές λειτουργικές διατάξεις που επηρεάζουν τη σταθερότητα του μηχανήματος. Φθορά, μόλυνση, ζημιά από σύγκρουση ή μηχανική υποβάθμιση μπορεί να οδηγήσει σε ασταθή παραλαβή, επαναλαμβανόμενους συναγερμούς, πτώσεις εξαρτημάτων, αφύσικη κίνηση της κεφαλής ή ασυνέπεια στην τοποθέτηση.

Αυτή η κεφαλή τοποθέτησης SI-G200MK3J μπορεί να χρησιμοποιηθεί για συντήρηση, αντικατάσταση, ανακατασκευή ή προετοιμασία ανταλλακτικών μηχανήματος. Για αξιόπιστη επιλογή, οι αγοραστές πρέπει να επιβεβαιώσουν τον αριθμό εξαρτήματος 2-685-360-04, το μοντέλο της κεφαλής, το μοντέλο του μηχανήματος, τη διαμόρφωση του συνδετήρα και την αρχική εμφάνιση της διάταξης πριν από την παραγγελία.

Αιτία

Γιατί μια Κεφαλή Τοποθέτησης SMT Χρειάζεται Αντικατάσταση;

Μια κεφαλή τοποθέτησης λειτουργεί σε υψηλή συχνότητα κατά τη διάρκεια της παραγωγής SMT. Η επαναλαμβανόμενη μηχανική κίνηση και ο συνεχής χειρισμός εξαρτημάτων μπορούν σταδιακά να επηρεάσουν την κατάσταση λειτουργίας της.

Συνήθεις αιτίες περιλαμβάνουν:

Επαναλαμβανόμενα Σφάλματα Παραλαβής

Εάν το μηχάνημα αναφέρει συχνά αποτυχίες παραλαβής, η κεφαλή τοποθέτησης πρέπει να ελεγχθεί μαζί με το ακροφύσιο, το σύστημα κενού, τον τροφοδότη, τους αισθητήρες και την κατάσταση τροφοδοσίας εξαρτημάτων.

Ένα πρόβλημα παραλαβής δεν σημαίνει πάντα ότι η πλήρης κεφαλή είναι ελαττωματική. Ωστόσο, εάν άλλα σχετικά συστήματα λειτουργούν κανονικά και η κεφαλή έχει εμφανή μηχανική φθορά, μπορεί να χρειαστεί αντικατάσταση.

Αφύσικη Κίνηση Κεφαλής

Η ακανόνιστη κάθετη κίνηση, το υπερβολικό μηχανικό διάκενο, η δόνηση ή ο αφύσικος θόρυβος μπορεί να υποδηλώνουν φθορά στα κινούμενα εξαρτήματα της κεφαλής.

Η συνεχής παραγωγή υπό αυτές τις συνθήκες μπορεί να αυξήσει:

• Σφάλματα παραλαβής.
• Απώλεια εξαρτημάτων.
• Απόκλιση τοποθέτησης.
• Συναγερμούς μηχανήματος.
• Συχνότητα συντήρησης.
• Διακοπή παραγωγής.

Μηχανική Σύγκρουση

Η απροσδόκητη επαφή μεταξύ της κεφαλής τοποθέτησης και του τροφοδότη, του PCB, του εξαρτήματος, του ακροφυσίου ή ξένου αντικειμένου μπορεί να προκαλέσει φυσική ζημιά.

Μετά από σοβαρή σύγκρουση, οι τεχνικοί πρέπει να ελέγξουν ολόκληρο τον μηχανισμό της κεφαλής πριν επανεκκινήσουν την κανονική παραγωγή.

Λύση

Αντικατάσταση Κεφαλής Τοποθέτησης για Συντήρηση Μηχανημάτων SMT

Η αντικατάσταση της κεφαλής τοποθέτησης SI-G200MK3J μπορεί να προσφέρει μια πρακτική λύση συντήρησης όταν η αρχική μονάδα υποστεί ζημιά ή γίνει μηχανικά ασταθής.

Μια πλήρης κεφαλή αντικατάστασης μπορεί να εξεταστεί όταν:

• Η επισκευή μεμονωμένων εσωτερικών εξαρτημάτων είναι αναποτελεσματική.
• Πολλά εσωτερικά εξαρτήματα παρουσιάζουν φθορά.
• Η αρχική κεφαλή έχει υποστεί ζημιά από σύγκρουση.
• Η επαναλαμβανόμενη συντήρηση δεν αποκαθιστά σταθερή λειτουργία.
• Ο χρόνος διακοπής παραγωγής πρέπει να μειωθεί.
• Απαιτείται εφεδρική κεφαλή για προληπτική συντήρηση.

Η διατήρηση μιας εφεδρικής κεφαλής σε απόθεμα μπορεί επίσης να βοηθήσει τα εργοστάσια SMT να μειώσουν τον χρόνο αναμονής κατά τη διάρκεια επείγουσας συντήρησης μηχανημάτων.

Συνιστώμενος Έλεγχος πριν από την Αντικατάσταση

Πριν αντικαταστήσετε την πλήρη κεφαλή, ελέγξτε τα ακόλουθα στοιχεία:

Αυτή η διαδικασία βοηθά στον εντοπισμό εάν το πρόβλημα σχετίζεται με την κεφαλή τοποθέτησης ή με άλλο μέρος του συστήματος SMT.

Προδιαγραφές

Σύγκριση Σχετικών Αριθμών Εξαρτημάτων

Διαφορετικές αναθεωρήσεις κεφαλής τοποθέτησης μπορεί να υπάρχουν για σχετικές διαμορφώσεις μηχανημάτων. Παρόμοιοι αριθμοί εξαρτημάτων δεν πρέπει να θεωρούνται αυτόματα εναλλάξιμοι.

Σημαντικό: Παρόμοιοι αριθμοί αναθεώρησης μπορεί να διαφέρουν σε μηχανική δομή, διεπαφή εγκατάστασης, εσωτερική διαμόρφωση ή συμβατότητα εξοπλισμού. Πάντα να επιβεβαιώνετε τον αρχικό αριθμό εξαρτήματος πριν από την αντικατάσταση.

Βασικά Χαρακτηριστικά Προϊόντος

Χειρισμός Εξαρτημάτων Ακριβείας

Η κεφαλή τοποθέτησης είναι υπεύθυνη για τη μεταφορά εξαρτημάτων SMT από τη θέση τροφοδοσίας στις προγραμματισμένες συντεταγμένες τοποθέτησης του PCB.

Η σταθερή κίνηση υποστηρίζει τον συνεπή χειρισμό εξαρτημάτων καθ' όλη τη διάρκεια της αυτοματοποιημένης συναρμολόγησης.

Αντικατάσταση για Συντήρηση Μηχανήματος

Η κεφαλή μπορεί να προετοιμαστεί ως μονάδα αντικατάστασης για συμβατά μηχανήματα SMT που υποβάλλονται σε διορθωτική συντήρηση ή ανακατασκευή εξοπλισμού.

Κατάλληλο για Απόθεμα Ανταλλακτικών

Για εργοστάσια που χρησιμοποιούν ώριμο εξοπλισμό SMT, τα κρίσιμα ανταλλακτικά μπορούν να βοηθήσουν στη μείωση του απροσδόκητου χρόνου διακοπής παραγωγής.

Πλήρης Συναρμολόγηση Κεφαλής

Μια πλήρης κεφαλή τοποθέτησης μπορεί να είναι πιο βολική από την αντικατάσταση πολλαπλών φθαρμένων μηχανικών εξαρτημάτων μεμονωμένα όταν απαιτείται εκτεταμένη συντήρηση.

Επαγγελματική Εφαρμογή SMT

Σχεδιασμένο για περιβάλλοντα ηλεκτρονικής κατασκευής που απαιτούν συνεχή αυτοματοποιημένη τοποθέτηση εξαρτημάτων PCB.

Εφαρμογή

Η κεφαλή τοποθέτησης SI-G200MK3J 2-685-360-04 είναι κατάλληλη για εφαρμογές παραγωγής SMT και συντήρησης μηχανημάτων.

Ηλεκτρονική Κατασκευή

Τυπικοί κλάδοι περιλαμβάνουν:

• Ηλεκτρονικά ευρείας κατανάλωσης.
• Ηλεκτρονικά αυτοκινήτων.
• Συστήματα βιομηχανικού ελέγχου.
• Εξοπλισμός επικοινωνιών.
• Ηλεκτρονικά ισχύος.
• Προϊόντα LED.
• Υλικό υπολογιστών.
• Ηλεκτρονικά ιατρικών συσκευών.
• Ηλεκτρονικά οικιακών συσκευών.
• Συμβάσεις ηλεκτρονικής κατασκευής.

Συντήρηση Γραμμής Παραγωγής SMT

Αυτό το προϊόν μπορεί να χρησιμοποιηθεί κατά τη συντήρηση συμβατών μηχανημάτων pick-and-place σε εργοστάσια που λειτουργούν:

• Παραγωγή PCB υψηλού όγκου.
• Παραγωγή πολλαπλών βαρδιών.
• Γραμμές SMT μικτών προϊόντων.
• Συμβάσεις ηλεκτρονικής κατασκευής.
• Εργαστήρια ανακατασκευής εξοπλισμού.
• Κέντρα εξυπηρέτησης ανταλλακτικών SMT.

Προετοιμασία Επείγοντων Ανταλλακτικών

Ο χρόνος διακοπής παραγωγής μπορεί να επηρεάσει πολλαπλά στάδια μιας γραμμής SMT.

Ένας σταματημένος μηχανισμός μπορεί να επηρεάσει:

Η προετοιμασία κρίσιμων εξαρτημάτων μηχανήματος εκ των προτέρων μπορεί να βοηθήσει στη μείωση των καθυστερήσεων προμήθειας.

Πώς Λειτουργεί

Βήμα 1: Τροφοδοσία Εξαρτημάτων

Τα εξαρτήματα τροφοδοτούνται στο μηχάνημα μέσω τροφοδοτών, δίσκων ή άλλων συμβατών συστημάτων τροφοδοσίας.

Το πρόγραμμα του μηχανήματος αναγνωρίζει το απαιτούμενο εξάρτημα και τη θέση παραλαβής.

Βήμα 2: Τοποθέτηση Κεφαλής

Το σύστημα κίνησης του μηχανήματος μετακινεί την κεφαλή τοποθέτησης προς την προγραμματισμένη θέση παραλαβής.

Η ακριβής τοποθέτηση βοηθά στην ευθυγράμμιση του ακροφυσίου με το εξάρτημα.

Βήμα 3: Παραλαβή Εξαρτήματος

Το ακροφύσιο συλλέγει το εξάρτημα, συνήθως χρησιμοποιώντας αναρρόφηση κενού.

Η κεφαλή τοποθέτησης συνεργάζεται με το ακροφύσιο και το σύστημα κενού για να διατηρήσει σταθερή συγκράτηση του εξαρτήματος.

Βήμα 4: Μεταφορά Εξαρτήματος

Μετά την παραλαβή, η κεφαλή μετακινεί το εξάρτημα από την περιοχή τροφοδοσίας προς τη θέση τοποθέτησης του PCB.

Η σταθερή μηχανική λειτουργία βοηθά στην αποφυγή πτώσης εξαρτημάτων κατά τη μετακίνηση.

Βήμα 5: Αναγνώριση και Προσαρμογή

Το σύστημα αναγνώρισης του μηχανήματος μπορεί να ελέγξει το εξάρτημα και να υπολογίσει διορθώσεις θέσης ή περιστροφής.

Στη συνέχεια, η κεφαλή κινείται σύμφωνα με τα διορθωμένα δεδομένα τοποθέτησης.

Βήμα 6: Τοποθέτηση

Το εξάρτημα χαμηλώνει στην προγραμματισμένη θέση του PCB και απελευθερώνεται.

Στη συνέχεια, η κεφαλή προετοιμάζεται για τον επόμενο κύκλο τοποθέτησης.

Σχέση Συστήματος Κεφαλής Τοποθέτησης

Η κεφαλή τοποθέτησης δεν λειτουργεί ανεξάρτητα. Συνεργάζεται με πολλά συστήματα μηχανήματος.

Για αυτόν τον λόγο, η αντιμετώπιση προβλημάτων πρέπει να αξιολογεί ολόκληρο το σύστημα πριν από την αντικατάσταση της κεφαλής.

Πώς να Επιλέξετε

1. Ελέγξτε τον Αρχικό Αριθμό Εξαρτήματος

Επιβεβαιώστε ότι η υπάρχουσα συναρμολόγηση φέρει τη σωστή αναφορά εξαρτήματος:

2-685-360-04

Η επαλήθευση του αριθμού εξαρτήματος πρέπει να είναι το πρώτο βήμα κατά την προμήθεια αντικατάστασης.

2. Επιβεβαιώστε το Μοντέλο Κεφαλής

Επιβεβαιώστε:

SI-G200MK3J

Το μοντέλο της κεφαλής πρέπει να ταιριάζει με την αρχική διαμόρφωση του μηχανήματος.

3. Παρέχετε το Μοντέλο Μηχανήματος

Διαφορετικές αναθεωρήσεις μηχανημάτων μπορεί να χρησιμοποιούν διαφορετικές διαμορφώσεις κεφαλής.

Παρακαλούμε παρέχετε το πλήρες μοντέλο μηχανήματος όποτε είναι δυνατόν.

4. Παρέχετε Σαφείς Φωτογραφίες Προϊόντος

Συνιστώμενες φωτογραφίες περιλαμβάνουν:

• Μπροστινή όψη.
• Πίσω όψη.
• Άνω όψη.
• Κάτω όψη.
• Ετικέτα αριθμού εξαρτήματος.
• Περιοχή συνδετήρα.
• Διεπαφή εγκατάστασης.

Οι φωτογραφίες είναι ιδιαίτερα χρήσιμες όταν η τεκμηρίωση παλαιότερου εξοπλισμού δεν είναι διαθέσιμη.

5. Ελέγξτε τον Συνδετήρα και τη Διεπαφή Εγκατάστασης

Δύο κεφαλές με παρόμοια εξωτερική εμφάνιση μπορεί να χρησιμοποιούν διαφορετικούς:

• Συνδετήρες.
• Θέσεις τοποθέτησης.
• Μηχανικές διεπαφές.
• Εσωτερικές δομές.
• Προδιαγραφές αναθεώρησης.

Μην επιλέγετε κεφαλή τοποθέτησης μόνο με βάση την εμφάνιση.

6. Επιβεβαιώστε Πληροφορίες Σειριακού Αριθμού Μηχανήματος

Εάν είναι διαθέσιμο, παρέχετε τον σειριακό αριθμό του μηχανήματος ή πληροφορίες παραγωγής.

Αυτό μπορεί να είναι χρήσιμο κατά τον έλεγχο αναθεωρήσεων εξοπλισμού.

Συνιστώμενες Πληροφορίες Αγοραστή

Η παροχή πλήρων πληροφοριών βοηθά στη συντόμευση του χρόνου τεχνικής επιβεβαίωσης και προσφοράς.

Συστάσεις Συντήρησης

Διατηρήστε την Κεφαλή Καθαρή

Υπολείμματα εξαρτημάτων, σκόνη και μόλυνση από την παραγωγή μπορεί να συσσωρευτούν γύρω από τους κινούμενους μηχανισμούς.

Ο τακτικός έλεγχος μπορεί να βοηθήσει στη διατήρηση σταθερής λειτουργίας.

Ελέγξτε τη Μηχανική Κίνηση

Ελέγξτε για:

• Ασυνήθιστη δόνηση.
• Υπερβολικό μηχανικό διάκενο.
• Αφύσικο θόρυβο.
• Ακανόνιστη κίνηση.
• Ορατή φυσική ζημιά.

Ελέγξτε τα Εξαρτήματα Κενού

Η αστάθεια παραλαβής μπορεί επίσης να σχετίζεται με:

• Φραγμένα ακροφύσια.
• Σωληνώσεις κενού.
• Στεγανώσεις.
• Φίλτρα.
• Βαλβίδες.
• Ανεπαρκής αναρρόφηση.

Αυτά τα στοιχεία πρέπει να ελεγχθούν πριν αποφασιστεί η αντικατάσταση της πλήρους κεφαλής.

Βαθμονόμηση μετά την Αντικατάσταση

Μετά την εγκατάσταση μιας άλλης κεφαλής τοποθέτησης, συνιστάται η βαθμονόμηση ή η επαλήθευση του μηχανήματος.

Οι τεχνικοί μπορεί να χρειαστεί να ελέγξουν:

• Θέση κεφαλής.
• Κέντρο ακροφυσίου.
• Θέση παραλαβής.
• Θέση τοποθέτησης.
• Ύψος.
• Περιστροφή.
• Ευθυγράμμιση όρασης.
• Θέση αρχής μηχανήματος.

Το μηχάνημα πρέπει να επιστρέψει στην παραγωγή μόνο αφού επαληθευτούν οι συνθήκες λειτουργίας και η ποιότητα τοποθέτησης.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η λειτουργία της κεφαλής τοποθέτησης SI-G200MK3J 2-685-360-04;

Η κεφαλή τοποθέτησης εκτελεί παραλαβή, μεταφορά, τοποθέτηση και τοποθέτηση εξαρτημάτων κατά την αυτόματη συναρμολόγηση PCB SMT. Συνεργάζεται με το ακροφύσιο, το σύστημα κενού, το σύστημα κίνησης και το σύστημα όρασης του μηχανήματος.

Ε2: Είναι το 2-685-360-04 κατάλληλο για κάθε μηχάνημα SI-G200MK3;

Η συμβατότητα πρέπει να ελέγχεται χρησιμοποιώντας τον αρχικό αριθμό εξαρτήματος, το μοντέλο κεφαλής, τη διαμόρφωση του μηχανήματος, τη διεπαφή συνδετήρα και τις υπάρχουσες φωτογραφίες κεφαλής. Διαφορετικές αναθεωρήσεις μηχανημάτων ή κεφαλών μπορεί να χρησιμοποιούν διαφορετικές διαμορφώσεις.

Ε3: Πότε πρέπει να αντικατασταθεί η κεφαλή τοποθέτησης;

Η αντικατάσταση μπορεί να εξεταστεί όταν υπάρχει σημαντική μηχανική φθορά, ζημιά από σύγκρουση, αφύσικη κίνηση, επαναλαμβανόμενοι συναγερμοί που σχετίζονται με την κεφαλή ή ασταθής λειτουργία που δεν μπορεί να διορθωθεί μέσω κανονικής συντήρησης.

Ε4: Είναι τα 2-685-360-04, 2-685-360-05 και 2-685-360-06 εναλλάξιμα;

Μην υποθέτετε άμεση εναλλαξιμότητα μόνο με βάση παρόμοιους αριθμούς εξαρτημάτων. Διαφορετικές αναθεωρήσεις μπορεί να έχουν μηχανικές διαφορές ή διαφορές στη διαμόρφωση. Συνιστάται τεχνική επιβεβαίωση πριν από την αντικατάσταση μιας αναθεώρησης με άλλη.

Ε5: Ποιες πληροφορίες πρέπει να παρέχω για μια προσφορά;

Παρακαλούμε στείλτε το μοντέλο του μηχανήματος, το μοντέλο της κεφαλής, τον αρχικό αριθμό εξαρτήματος, την απαιτούμενη ποσότητα, την απαίτηση κατάστασης προϊόντος και σαφείς φωτογραφίες της υπάρχουσας κεφαλής τοποθέτησης για ταχύτερη επιβεβαίωση.

Επικοινωνήστε Μαζί Μας

Ψάχνετε για μια Κεφαλή Τοποθέτησης SONY SI-G200MK3J 2-685-360-04 για συντήρηση, αντικατάσταση ή απόθεμα ανταλλακτικών μηχανημάτων SMT;

Παρακαλούμε στείλτε μας:

• Μοντέλο μηχανήματος.
• Μοντέλο κεφαλής.
• Αρχικός αριθμός εξαρτήματος.
• Απαιτούμενη ποσότητα.
• Φωτογραφίες της υπάρχουσας κεφαλής.
• Φωτογραφίες συνδετήρα και εγκατάστασης εάν είναι διαθέσιμες.
• Απαιτούμενη κατάσταση προϊόντος.
• Προορισμός παράδοσης.

Μπορούμε να βοηθήσουμε με την αναγνώριση προϊόντος και τον έλεγχο συμβατότητας πριν από την προσφορά.

Προμηθεύουμε επίσης μια ευρεία γκάμα ανταλλακτικών μηχανημάτων SMT, συμπεριλαμβανομένων κεφαλών τοποθέτησης, τροφοδοτών, ακροφυσίων, κινητήρων, εξαρτημάτων servo, αισθητήρων, κυλίνδρων, ιμάντων, πλακετών ελέγχου, εξαρτημάτων κενού, μηχανικών συναρμολογήσεων και άλλων ανταλλακτικών για τη συντήρηση γραμμών παραγωγής SMT.

Στείλτε το μοντέλο του μηχανήματος και τον αριθμό εξαρτήματος για προσφορά και επιβεβαίωση διαθεσιμότητας.
