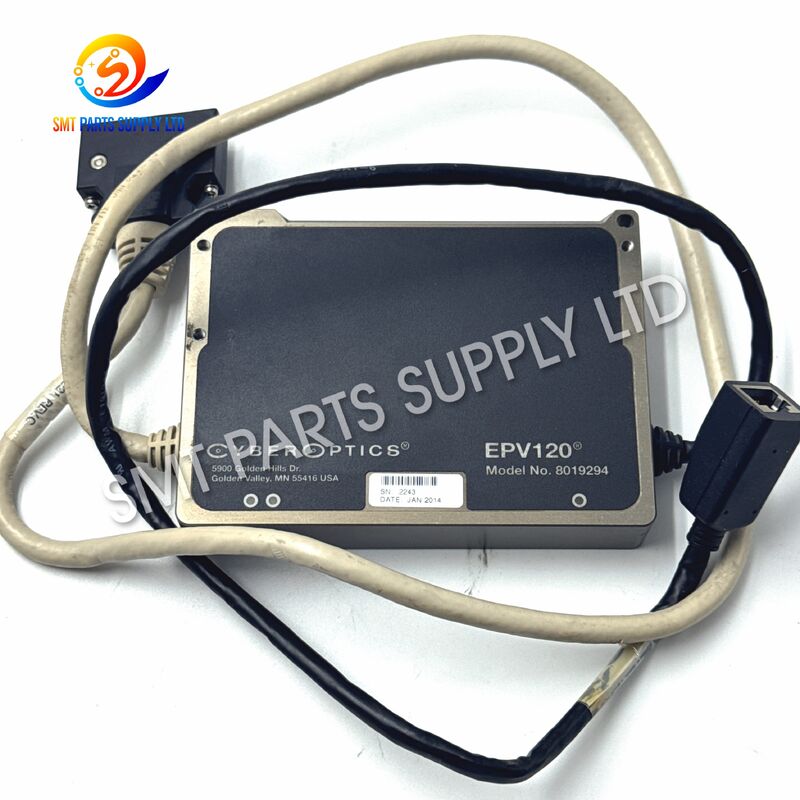

JUKI RX-6 40129657 CyberOptics 8019294 EPV120

JUKI RX-6 40129657 CyberOptics 8019294 EPV120

ΟJUKI 40129657 EPV120, προσδιορίστηκε επίσης απόCyberOptics 8019294, είναι μια εξειδικευμένη μονάδα όρασης που χρησιμοποιείται με τοΜηχάνημα τοποθέτησης JUKI RX-6 SMT. Το σύστημα EPV συνδέεται μεΕπαλήθευση ενσωματωμένης διαδικασίας, μια λειτουργία παρακολούθησης διεργασιών που έχει σχεδιαστεί για τη λήψη εικόνων κατά τις εργασίες παραλαβής και τοποθέτησης εξαρτημάτων. Η τεκμηρίωση του JUKI δείχνει ότι το EPV μπορεί να διαμορφωθεί για να φωτογραφίζει καθορισμένα σημεία τοποθέτησης και να εκτελεί ελέγχους παρουσίας εξαρτημάτων, ενώ οι τεχνικές πληροφορίες RX-6 περιγράφουν ένα σύστημα μινιατούρας κάμερας τοποθετημένο στο κεφάλι που χρησιμοποιείται για επαλήθευση διαδικασίας σε πραγματικό χρόνο. ASi Tech

Σε αντίθεση με τοLNC120, που εκτελεί κεντράρισμα στοιχείων με βάση το λέιζερ, το EPV120 ανήκει στο σύστημα παρακολούθησης τοποθέτησης και επαλήθευσης διαδικασίας. Αυτή η διάκριση είναι σημαντική κατά την επιλογή ανταλλακτικών για μια μηχανή RX-6. Το JUKI προσδιορίζει τον LNC120 ως τον αισθητήρα αναγνώρισης λέιζερ, ενώ το EPV χρησιμοποιείται για απεικόνιση και επαλήθευση τοποθέτησης. Juki

Για εργοστάσια που διατηρούν γραμμές παραγωγής RX-6, μια σωστά προσαρμοσμένη μονάδα EPV120 βοηθά στην αποκατάσταση της ικανότητας παρακολούθησης της διαδικασίας και υποστηρίζει πιο αποτελεσματική αντιμετώπιση προβλημάτων ανωμαλιών παραλαβής, χειρισμού εξαρτημάτων και ανωμαλιών τοποθέτησης.

Αιτία

Οι μηχανές τοποθέτησης SMT λειτουργούν συνεχώς με υψηλή ταχύτητα και τα συστήματα όρασης και παρακολούθησης που είναι εγκατεστημένα γύρω από την κεφαλή τοποθέτησης εκτίθενται σε επαναλαμβανόμενες κινήσεις, κραδασμούς, σκόνη, αλλαγές θερμοκρασίας και μεγάλους κύκλους παραγωγής.

Όταν μια μονάδα που σχετίζεται με το EPV γίνει ασταθής ή καταστραφεί, το μηχάνημα μπορεί να χάσει μέρος της ικανότητας επαλήθευσης διαδικασίας.

Συνήθεις καταστάσεις που μπορεί να οδηγήσουν σε επιθεώρηση ή αντικατάσταση περιλαμβάνουν:

Το EPV είναι ιδιαίτερα χρήσιμο επειδή τα προβλήματα τοποθέτησης μπορεί να προκύψουν σε διάφορα στάδια. Ένα εξάρτημα μπορεί να μην φύγει σωστά από τον τροφοδότη, να μην συγκρατείται καλά από το ακροφύσιο, να πέσει κατά τη μεταφορά ή να μην παραμείνει σωστά τοποθετημένο μετά την τοποθέτηση.

Η λειτουργία RX-6 EPV του JUKI έχει σχεδιαστεί για να παρέχει πληροφορίες βάσει εικόνας γύρω από αυτά τα συμβάντα παραγωγής, επιτρέποντας στους χειριστές να αποκτούν πρόσθετα στοιχεία κατά τη διερεύνηση προβλημάτων διαδικασίας. 51Smt PDF

Επομένως, μια ελαττωματική μονάδα παρακολούθησης δεν επηρεάζει απλώς τη λήψη εικόνας. Μπορεί επίσης να μειώσει τον όγκο των πληροφοριών διεργασίας που είναι διαθέσιμες στο προσωπικό συντήρησης και ποιοτικού ελέγχου.

Διάλυμα

Αντικατάσταση ενός κατεστραμμένου ή ασταθούς EPV120 με ένα σωστά αντιστοιχισμένο40129657 / CyberOptics 8019294Η μονάδα μπορεί να βοηθήσει στην επαναφορά της προβλεπόμενης ικανότητας επαλήθευσης ενσωματωμένης διαδικασίας της συμβατής διαμόρφωσης RX-6. Ο αριθμός ανταλλακτικού JUKI 40129657 τεκμηριώνεται ως EPV120, ενώ οι αναφορές βιομηχανικών ανταλλακτικών συσχετίζουν το ίδιο συγκρότημα με το CyberOptics 8019294.

Μετά την αντικατάσταση, οι τεχνικοί θα πρέπει να επιβεβαιώσουν ότι η μονάδα έχει εγκατασταθεί σωστά, είναι ηλεκτρικά συνδεδεμένη, αναγνωρίζεται από το μηχάνημα και λειτουργεί με το σωστό λογισμικό και ρυθμίσεις παραγωγής.

Το σύστημα EPV μπορεί να ρυθμιστεί στα δεδομένα παραγωγής RX-6 για να ελέγχει εάν λαμβάνονται εικόνες και εάν πραγματοποιείται επιθεώρηση παρουσίας εξαρτημάτων. Η τεκμηρίωση του μηχανήματος περιλαμβάνει επιλέξιμους τρόπους λειτουργίας EPV αντί να αντιμετωπίζει τη συσκευή ως μια απλή αυτόνομη κάμερα. 51Smt PDF

Για το λόγο αυτό, η αντικατάσταση θα πρέπει κανονικά να περιλαμβάνει τόσο επιθεώρηση υλικού όσο και λειτουργική επαλήθευση.

Συνιστώμενοι έλεγχοι μετά την εγκατάσταση

Η μονάδα πρέπει να αντιμετωπίζεται ως οπτικό και ηλεκτρονικό εξάρτημα ακριβείας. Αποφύγετε την επαφή με οπτικές επιφάνειες και προστατέψτε τη μονάδα από μόλυνση, μηχανικό σοκ και ηλεκτροστατική εκφόρτιση κατά την εγκατάσταση.

Προδιαγραφές

Τα αναγνωριστικάEPV120,40129657, καιCyberOptics 8019294συσχετίζονται σε διαθέσιμες αναφορές ανταλλακτικών και η τεκμηρίωση RX-6 επιβεβαιώνει τη χρήση του EPV ως λειτουργία επαλήθευσης διαδικασίας.

Διαφορά EPV120 και LNC120

Αυτά τα δύο εξαρτήματα RX-6 δεν πρέπει να συγχέονται.

Το JUKI περιγράφει το RX-6 ότι χρησιμοποιεί το LNC120 για κεντράρισμα με λέιζερ, ενώ το σύστημα παρακολούθησης τοποθέτησης/EPV του χρησιμοποιεί απεικόνιση για τον έλεγχο συμβάντων παραγωγής. Juki

Αυτή η διάκριση είναι ιδιαίτερα σημαντική όταν οι πελάτες παρέχουν μόνο μια περιγραφή όπως "αισθητήρας RX-6" ή "Κάμερα RX-6".

Εφαρμογή

Το JUKI EPV120 40129657 προορίζεται για χρήση σε περιβάλλοντα συναρμολόγησης SMT που λειτουργούν συμβατό εξοπλισμό RX-6.

Οι τυπικές εφαρμογές περιλαμβάνουν:

Ένα σημαντικό πλεονέκτημα των εικόνων παρακολούθησης διεργασιών είναι η αντιμετώπιση προβλημάτων. Όταν παρουσιαστεί ένα ελάττωμα τοποθέτησης, το προσωπικό παραγωγής μπορεί να χρησιμοποιήσει καταγεγραμμένες πληροφορίες διαδικασίας για να διακρίνει μεταξύ διαφορετικών πιθανών αιτιών αντί να βασίζεται μόνο στο τελικό PCB.

Για παράδειγμα, ο χειριστής μπορεί να χρειαστεί να προσδιορίσει εάν ένα στοιχείο ήταν διαθέσιμο πριν από την παραλαβή, εάν η παραλαβή έγινε σωστά ή εάν εμφανίστηκε μια μη φυσιολογική κατάσταση γύρω από το στάδιο τοποθέτησης.

Οι περιγραφές του κλάδου του συστήματος RX-6 EPV σημειώνουν ότι οι μικροσκοπικές κάμερες που είναι ενσωματωμένες γύρω από την κεφαλή μπορούν να καταγράφουν στάδια πριν και μετά την παραλαβή και την τοποθέτηση, παρέχοντας δεδομένα χρήσιμα για την ανάλυση αστοχιών και την ιχνηλασιμότητα της διαδικασίας. FlipHTML5

Πώς λειτουργεί

Το EPV σημαίνειΕπαλήθευση ενσωματωμένης διαδικασίας. Στο RX-6, το σύστημα είναι ενσωματωμένο στη διαδικασία τοποθέτησης αντί να λειτουργεί ως ξεχωριστό μηχάνημα επιθεώρησης κατάντη.

Κατά την προγραμματισμένη λειτουργία, το μηχάνημα μπορεί να χρησιμοποιήσει EPV για λήψη εικόνων σε επιλεγμένα σημεία παραγωγής. Η τεκμηρίωση λειτουργίας RX-6 της JUKI επιτρέπει ειδικά ρυθμίσεις EPV για τη φωτογράφηση σημείων τοποθέτησης και την εκτέλεση κρίσης παρουσίας εξαρτημάτων. 51Smt PDF

Η γενική ακολουθία λειτουργίας μπορεί να συνοψιστεί ως εξής:

1. Προετοιμασία εξαρτημάτων

Η κεφαλή τοποθέτησης κινείται προς την προγραμματισμένη θέση τροφοδότη για να συλλέξει το απαιτούμενο εξάρτημα.

1. Παρακολούθηση παραλαβής

Ανάλογα με την παραγωγή και τη διαμόρφωση EPV, πληροφορίες εικόνας μπορούν να ληφθούν γύρω από τη διαδικασία παραλαβής.

1. Μεταφορά εξαρτημάτων

Το μηχάνημα μεταφέρει το εξάρτημα προς την προγραμματισμένη θέση τοποθέτησης PCB.

1. Παρακολούθηση τοποθέτησης

Το σύστημα EPV συλλαμβάνει πληροφορίες που σχετίζονται με τη διαδικασία τοποθέτησης.

1. Επαλήθευση

Οι εικόνες ή οι πληροφορίες επιθεώρησης μπορούν να χρησιμοποιηθούν για να καθοριστεί εάν υπάρχει η αναμενόμενη κατάσταση του στοιχείου.

1. Ανάλυση Διαδικασιών

Όταν εμφανίζεται μια ανωμαλία στην παραγωγή, οι διαθέσιμες πληροφορίες EPV μπορούν να βοηθήσουν τους τεχνικούς να αναλύσουν πού παρουσιάστηκε το πρόβλημα.

Αυτή η διαδικασία δίνει στο προσωπικό συντήρησης περισσότερες πληροφορίες από έναν απλό συναγερμό μηχανής μόνο.

Είναι επίσης σημαντικό να το καταλάβουμε αυτόΤο EPV120 δεν αντικαθιστά το κεντράρισμα εξαρτημάτων LNC120. Η τεχνολογία αναγνώρισης λέιζερ της JUKI υπολογίζει τη θέση και τη γωνία του εξαρτήματος χρησιμοποιώντας μέτρηση λέιζερ, ενώ το EPV εκτελεί διαφορετικό ρόλο παρακολούθησης της διαδικασίας. Juki

Πώς να επιλέξετε

Η επιλογή του σωστού ανταλλακτικού EPV θα πρέπει να βασίζεται κυρίως στο μοντέλο του μηχανήματος, τον υπάρχοντα αριθμό εξαρτήματος, την αναγνώριση της μονάδας και τη φυσική διαμόρφωση.

1. Επιβεβαιώστε τον αριθμό ανταλλακτικού JUKI

Ελέγξτε εάν η υπάρχουσα μονάδα έχει σήμανση:

40129657

Μην επιλέξετε μια αντικατάσταση μόνο επειδή φαίνεται παρόμοια.

2. Επιβεβαιώστε το μοντέλο EPV

Επαληθεύω:

EPV120

Τα μηχανήματα της σειράς RX ενδέχεται να περιέχουν πολλαπλά οπτικά και αισθητήρια εξαρτήματα, επομένως ο χαρακτηρισμός του μοντέλου είναι σημαντικός.

3. Επιβεβαιώστε τον αριθμό CyberOptics

Όπου είναι ορατό, ελέγξτε εάν η μονάδα φέρει:

8019294

Οι αναφορές διαθέσιμων ανταλλακτικών συσχετίζουν το CyberOptics 8019294 με το JUKI 40129657 EPV120.

4. Επιβεβαιώστε το Μηχάνημα

Αυτό το προϊόν σχετίζεται με τοJUKI RX-6πλατφόρμα. Η διαμόρφωση του μηχανήματος θα πρέπει ακόμα να επαληθευτεί πριν από την παραγγελία, επειδή ο εξοπλισμός παραγωγής μπορεί να έχει διαφορετικές προδιαγραφές κεφαλής ή προηγούμενες τροποποιήσεις.

5. Μην συγχέετε το EPV120 με το LNC120

Αυτό είναι ένα από τα πιο σημαντικά σημεία επιλογής.

Εάν χρειάζεστε40129658 / CyberOptics 8017990, αναφέρεστε στοΜονάδα αναγνώρισης λέιζερ LNC120, όχι το EPV120 40129657.

6. Στείλτε φωτογραφίες πριν την παραγγελία

Για ταχύτερη επιβεβαίωση, δώστε:

Η σωστή αναγνώριση πριν από την αποστολή μπορεί να μειώσει τις καθυστερήσεις εγκατάστασης και τον περιττό χρόνο διακοπής της παραγωγής.

FAQ

Ε1: Σε τι χρησιμοποιείται το JUKI 40129657 EPV120;

Το EPV120 σχετίζεται με το σύστημα RX-6 Embedded Process Verification. Υποστηρίζει παρακολούθηση βάσει εικόνας γύρω από τις λειτουργίες παραλαβής και τοποθέτησης εξαρτημάτων, βοηθώντας το προσωπικό παραγωγής να επαληθεύσει την παρουσία εξαρτημάτων, να διατηρήσει πληροφορίες διαδικασίας και να διερευνήσει ανωμαλίες τοποθέτησης SMT. 51Smt PDF

Ε2: Είναι το EPV120 το ίδιο με τον αισθητήρα λέιζερ LNC120;

Όχι. Τα EPV120 και LNC120 εκτελούν διαφορετικές λειτουργίες. Το EPV120 σχετίζεται με την επαλήθευση της διαδικασίας τοποθέτησης βάσει εικόνας, ενώ το LNC120 είναι η μονάδα αναγνώρισης λέιζερ που χρησιμοποιείται για το κεντράρισμα εξαρτημάτων και τη μέτρηση θέσης. Juki

Ε3: Ποιο μηχάνημα χρησιμοποιεί JUKI 40129657 EPV120;

Το 40129657 EPV120 σχετίζεται με τοΜηχάνημα τοποθέτησης JUKI RX-6 SMT. Οι πελάτες θα πρέπει να επιβεβαιώσουν την υπάρχουσα ετικέτα ανταλλακτικών και τη διαμόρφωση του μηχανήματος πριν παραγγείλουν αντικατάσταση. 富士泰

Ε4: Είναι το CyberOptics 8019294 ισοδύναμο με το JUKI 40129657;

Οι αναφορές εξαρτημάτων προσδιορίζουνCyberOptics 8019294μαζί μεJUKI 40129657 / EPV120. Για επιβεβαίωση αγοράς, συγκρίνετε την πλήρη ετικέτα, τη φυσική μονάδα, τη διάταξη συνδετήρων και το μοντέλο του μηχανήματος πριν από την αποστολή.

Ε5: Ποιες πληροφορίες πρέπει να παρέχω για μια έρευνα;

Δώστε το μοντέλο του μηχανήματος, την απαιτούμενη ποσότητα, τον αριθμό εξαρτήματος JUKI, τον αριθμό CyberOptics και μια σαφή φωτογραφία της υπάρχουσας ετικέτας της μονάδας EPV. Αυτό επιτρέπει ταχύτερη επιβεβαίωση συμβατότητας και προετοιμασία προσφοράς.

Επικοινωνήστε μαζί μας

Ψάχνετε για έναJUKI RX-6 EPV120 40129657 CyberOptics 8019294μονάδα αντικατάστασης;

Παρακαλούμε στείλτε μας το δικό σαςμοντέλο μηχανής, αριθμός ανταλλακτικού, απαιτούμενη ποσότητα, τρέχουσες φωτογραφίες μονάδας και περιγραφή σφάλματος. Η ομάδα μας μπορεί να βοηθήσει στην επαλήθευση της σωστής προδιαγραφής πριν από την προσφορά και την αποστολή.

Παρέχουμε ανταλλακτικά μηχανών SMT για τη συντήρηση του εξοπλισμού, την επισκευή γραμμής παραγωγής και τις απαιτήσεις αντικατάστασης.Επικοινωνήστε μαζί μας σήμερα για επιβεβαίωση διαθεσιμότητας, προσφοράς και συμβατότητας.
