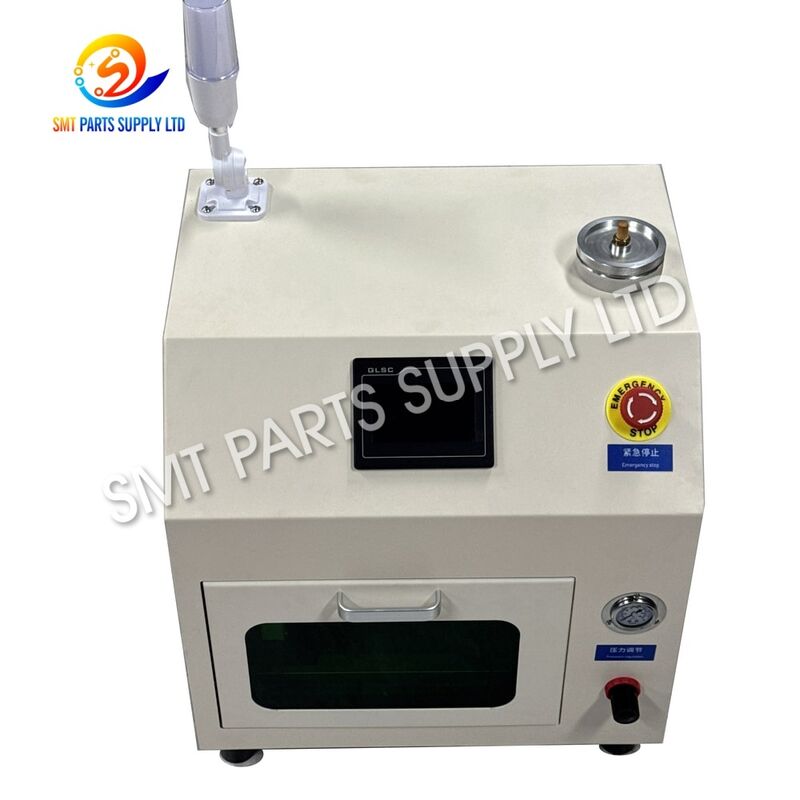

Αυτόματο μηχάνημα καθαρισμού ακροφυσίων SMT για Συντήρηση Pick-and-Place

Μηχανή Αυτόματου Καθαρισμού Ακροφυσίων SMT για Συντήρηση Μηχανών Pick-and-Place

Η Μηχανή Αυτόματου Καθαρισμού Ακροφυσίων SMT είναι επαγγελματικός εξοπλισμός συντήρησης που αναπτύχθηκε για τον καθαρισμό ακροφυσίων ακριβείας που χρησιμοποιούνται σε μηχανές pick-and-place SMT. Κατά τη συνεχή παραγωγή, οι άκρες των ακροφυσίων και οι εσωτερικές διόδοι κενού μπορούν σταδιακά να συλλέξουν σκόνη εξαρτημάτων, υπολείμματα ροής, σωματίδια πάστας συγκόλλησης, μόλυνση από κόλλα και άλλα λεπτά υπολείμματα. Αυτοί οι ρύποι μπορούν να περιορίσουν τη ροή του αέρα και να συμβάλουν σε ασταθή πρόσληψη εξαρτημάτων, αυξημένες επαναλήψεις πρόσληψης ή μειωμένη αποδοτικότητα παραγωγής.

Η μηχανή χρησιμοποιεί μια ελεγχόμενη διαδικασία καθαρισμού για να φτάσει τόσο στην επιφάνεια του ακροφυσίου όσο και στα στενά εσωτερικά περάσματα αναρρόφησης. Μετά τον καθαρισμό, πεπιεσμένος αέρας βοηθά στην απομάκρυνση της υπολειπόμενης υγρασίας και προετοιμάζει τα ακροφύσια για επιθεώρηση ή επαναχρησιμοποίηση.

Σε σύγκριση με την επαναλαμβανόμενη χειροκίνητη σκούπισμα ή την εισαγωγή βελόνων καθαρισμού σε μικρές οπές ακροφυσίων, ο αυτόματος καθαρισμός παρτίδας παρέχει μια πιο συνεπή και αποτελεσματική μέθοδο συντήρησης. Διαφορετικά μεγέθη ακροφυσίων μπορούν να υποστηριχθούν μέσω κατάλληλων βάσεων ακροφυσίων ή προσαρμοσμένων εξαρτημάτων, καθιστώντας τον εξοπλισμό κατάλληλο για εργοστάσια SMT, κατασκευαστές EMS και τμήματα συντήρησης εξοπλισμού.

Αιτία

Γιατί Μολύνονται τα Ακροφύσια SMT;

Τα ακροφύσια pick-and-place λειτουργούν συνεχώς υπό κενό ενώ προσλαμβάνουν και τοποθετούν επανειλημμένα ηλεκτρονικά εξαρτήματα. Ακόμη και σε ένα ελεγχόμενο περιβάλλον παραγωγής SMT, μικροσκοπικά σωματίδια μπορούν σταδιακά να συσσωρευτούν μέσα ή γύρω από το ακροφύσιο.

Οι τυπικές πηγές μόλυνσης περιλαμβάνουν:

Ένα μολυσμένο ακροφύσιο δεν φαίνεται πάντα οπτικά βρώμικο. Τα λεπτά σωματίδια μέσα σε ένα στενό πέρασμα αναρρόφησης μπορούν να μειώσουν τη ροή του αέρα ακόμη και όταν η εξωτερική επιφάνεια φαίνεται αποδεκτή.

Συνήθη Προβλήματα Παραγωγής που Σχετίζονται με Βρώμικα Ακροφύσια

Η μόλυνση των ακροφυσίων μπορεί να συμβάλει σε:

• Αποτυχία πρόσληψης εξαρτήματος.
• Επαναλαμβανόμενες προσπάθειες πρόσληψης.
• Ασταθές επίπεδο κενού.
• Πτώση εξαρτήματος κατά τη μετακίνηση.
• Ανώμαλη τοποθέτηση εξαρτήματος.
• Αυξημένοι συναγερμοί μηχανής.
• Μειωμένη αποδοτικότητα τοποθέτησης.
• Πιο συχνή επιθεώρηση ακροφυσίων.
• Άσκοπη αντικατάσταση ακροφυσίων.
• Πρόσθετος χρόνος διακοπής συντήρησης.

Ο τακτικός καθαρισμός αποτελεί επομένως σημαντικό μέρος της προληπτικής συντήρησης SMT.

Λύση

Αυτοματοποιημένος Καθαρισμός για Πιο Συνεπή Συντήρηση Ακροφυσίων

Ο καθαριστής ακροφυσίων SMT παρέχει μια ελεγχόμενη εναλλακτική λύση στον επαναλαμβανόμενο χειροκίνητο καθαρισμό.

Οι χειριστές τοποθετούν πολλαπλά ακροφύσια στο κατάλληλο εξάρτημα καθαρισμού και ξεκινούν τον επιλεγμένο κύκλο καθαρισμού. Το σύστημα κατευθύνει τη ροή καθαρισμού προς τις οπές των ακροφυσίων και τα εσωτερικά περάσματα για να χαλαρώσει και να απομακρύνει τη συσσωρευμένη μόλυνση.

Μετά το στάδιο καθαρισμού, πεπιεσμένος αέρας απομακρύνει την υπολειπόμενη υγρασία από το σώμα του ακροφυσίου και το πέρασμα αναρρόφησης.

Η πλήρης διαδικασία βοηθά στην τυποποίηση της συντήρησης των ακροφυσίων και στη μείωση της εξάρτησης από την τεχνική του χειριστή.

Κύρια Πλεονεκτήματα

Μείωση Κινδύνων που Σχετίζονται με τον Χειροκίνητο Καθαρισμό

Οι παραδοσιακές μέθοδοι καθαρισμού περιλαμβάνουν μερικές φορές βελόνες, μεταλλικά σύρματα, βούρτσες ή χειροκίνητη εμφύσηση αέρα.

Αυτές οι μέθοδοι μπορεί να είναι χρήσιμες για βασική συντήρηση, αλλά μπορεί να παρουσιάζουν μειονεκτήματα όταν χρησιμοποιούνται λανθασμένα.

Αιχμηρά εργαλεία μπορούν να γρατσουνίσουν ή να παραμορφώσουν τις οπές ακροφυσίων ακριβείας. Το χειροκίνητο σκούπισμα μπορεί να καθαρίσει το εξωτερικό, αφήνοντας μόλυνση μέσα στη δίοδο κενού. Η απλή εμφύσηση αέρα μπορεί επίσης να μην επαρκεί για κολλώδη υπολείμματα.

Ο αυτοματοποιημένος καθαρισμός προσφέρει μια πιο συστηματική διαδικασία για τη συνήθη συντήρηση των ακροφυσίων.

Προδιαγραφές

Γενικές Τεχνικές Προδιαγραφές

Οι ακριβείς προδιαγραφές εξαρτώνται από την επιλεγμένη διαμόρφωση μηχανής και το εξάρτημα ακροφυσίου.

Συνιστώμενες Απαιτήσεις Λειτουργίας

Ο καθαρός πεπιεσμένος αέρας είναι ιδιαίτερα σημαντικός, επειδή ο μολυσμένος αέρας του εργοστασίου μπορεί να εισάγει υγρασία, λάδι ή σωματίδια κατά τη διαδικασία στεγνώματος.

Εφαρμογή

Η αυτόματη μηχανή καθαρισμού ακροφυσίων είναι κατάλληλη για τακτική συντήρηση σε ένα ευρύ φάσμα περιβαλλόντων ηλεκτρονικής κατασκευής.

Γραμμές Παραγωγής SMT

Οι γραμμές παραγωγής που λειτουργούν μηχανές pick-and-place μπορούν να χρησιμοποιήσουν τον καθαριστή ως μέρος της προγραμματισμένης συντήρησης των ακροφυσίων. Τα ακροφύσια μπορούν να καθαριστούν κατά τη διάρκεια προληπτικής συντήρησης, αλλαγών προϊόντων ή όταν ανιχνεύεται ανώμαλη απόδοση πρόσληψης.

Κατασκευή EMS

Τα εργοστάσια EMS συχνά λειτουργούν πολλαπλές πλατφόρμες μηχανών και επεξεργάζονται πολλά μεγέθη εξαρτημάτων. Ένα σύστημα καθαρισμού παρτίδας βοηθά τις ομάδες συντήρησης να διαχειρίζονται μεγαλύτερα αποθέματα ακροφυσίων πιο αποτελεσματικά.

Παραγωγή Υψηλής Ποικιλίας

Η παραγωγή υψηλής ποικιλίας αλλάζει συχνά εξαρτήματα, τροφοδότες και συνδυασμούς ακροφυσίων. Τα καθαρά εφεδρικά ακροφύσια βοηθούν τους τεχνικούς να προετοιμάζουν τις μηχανές ταχύτερα για το επόμενο πρόγραμμα παραγωγής.

Παραγωγή Υψηλού Όγκου

Τα εργοστάσια που λειτουργούν συνεχώς πολλές μηχανές τοποθέτησης μπορεί να συσσωρεύσουν μεγάλο αριθμό ακροφυσίων που απαιτούν συντήρηση. Η αυτόματη επεξεργασία παρτίδας μπορεί να μειώσει την εργασία που απαιτείται για τον μεμονωμένο χειροκίνητο καθαρισμό.

Κέντρα Επισκευής SMT

Οι εταιρείες επισκευής και σέρβις εξοπλισμού μπορούν να καθαρίζουν ακροφύσια πριν από την επιθεώρηση, τον έλεγχο κενού ή την επιστροφή στους πελάτες.

Τυπικές Βιομηχανίες

• Αυτοκινητοβιομηχανία ηλεκτρονικών.
• Ηλεκτρονικά ευρείας κατανάλωσης.
• Προϊόντα βιομηχανικού ελέγχου.
• Εξοπλισμός επικοινωνιών.
• Κατασκευή LED.
• Κατασκευή τροφοδοτικών.
• Ηλεκτρονικά υπολογιστών.
• Παραγωγή έξυπνων συσκευών.
• Συναρμολόγηση ιατρικών ηλεκτρονικών.
• Υπηρεσίες συναρμολόγησης PCB.

Εφαρμόσιμοι Τύποι Ακροφυσίων

Με κατάλληλη βάση ή προσαρμοσμένο εξάρτημα, ο εξοπλισμός μπορεί να υποστηρίξει διαφορετικές δομές ακροφυσίων pick-and-place, συμπεριλαμβανομένων:

• Ακροφύσια μικρών τσιπ.
• Τυπικά ακροφύσια αναρρόφησης SMT.
• Ακροφύσια τοποθέτησης IC.
• Ακροφύσια BGA.
• Ακροφύσια συνδετήρων.
• Ακροφύσια μεγάλων εξαρτημάτων.
• Ακροφύσια μικροακριβείας.
• Ακροφύσια κενού ειδικού σχήματος.

Επειδή οι διαστάσεις των ακροφυσίων ποικίλλουν σημαντικά, η συμβατότητα πρέπει να ελέγχεται πριν από την παραγγελία.

Για ειδικά ακροφύσια, συνιστάται στους πελάτες να παρέχουν τον αριθμό εξαρτήματος του ακροφυσίου, το μοντέλο της μηχανής, φωτογραφίες και φυσικές διαστάσεις.

Πώς Λειτουργεί

Βήμα 1: Επιθεωρήστε τα Ακροφύσια

Πριν από τον καθαρισμό, επιθεωρήστε οπτικά κάθε ακροφύσιο.

Τα ακροφύσια με ραγισμένες άκρες, σοβαρή φθορά, παραμόρφωση ή μηχανική ζημιά πρέπει να διαχωρίζονται. Ο καθαρισμός απομακρύνει τη μόλυνση, αλλά δεν μπορεί να επισκευάσει φυσικές ζημιές.

Βήμα 2: Φορτώστε το Εξάρτημα Ακροφυσίου

Τοποθετήστε τα ακροφύσια στο αντίστοιχο εξάρτημα.

Η σωστή τοποθέτηση βοηθά στη διατήρηση της ευθυγράμμισης κατά τη διάρκεια του κύκλου καθαρισμού και διασφαλίζει ότι η ροή καθαρισμού φτάνει στις απαιτούμενες περιοχές.

Βήμα 3: Επιβεβαιώστε τις Συνθήκες της Μηχανής

Πριν ξεκινήσετε, ελέγξτε:

• Νερό καθαρισμού.
• Παροχή πεπιεσμένου αέρα.
• Εγκατάσταση εξαρτήματος.
• Ρυθμίσεις καθαρισμού.
• Ρυθμίσεις στεγνώματος.
• Κατάσταση λειτουργίας μηχανής.

Βήμα 4: Ξεκινήστε τον Αυτόματο Καθαρισμό

Η μηχανή κατευθύνει ελεγχόμενη ροή καθαρισμού προς το ακροφύσιο.

Η διαδικασία έχει σχεδιαστεί για να φτάνει στην οπή του ακροφυσίου και στο εσωτερικό πέρασμα κενού, βοηθώντας στην απομάκρυνση σκόνης και υπολειμμάτων παραγωγής.

Βήμα 5: Αυτόματο Στέγνωμα με Αέρα

Μετά τον καθαρισμό, πεπιεσμένος αέρας απομακρύνει το υπόλοιπο νερό από την επιφάνεια του ακροφυσίου και το εσωτερικό πέρασμα.

Αυτό μειώνει τη χειροκίνητη εργασία στεγνώματος και προετοιμάζει το ακροφύσιο για την επακόλουθη επιθεώρηση.

Βήμα 6: Τελική Επιθεώρηση

Αφαιρέστε τα καθαρισμένα ακροφύσια και επιθεωρήστε τα πριν τα επιστρέψετε στην παραγωγή.

Όπου είναι διαθέσιμο, μπορεί επίσης να ελεγχθεί η απόδοση κενού.

Ροή Εργασίας Καθαρισμού

Αυτοματοποιημένος Καθαρισμός έναντι Χειροκίνητου Καθαρισμού

Ο αυτοματοποιημένος καθαρισμός δεν εξαλείφει τις απαιτήσεις επιθεώρησης. Παρέχει ένα πιο αποτελεσματικό και επαναλήψιμο στάδιο καθαρισμού εντός της πλήρους διαδικασίας συντήρησης.

Πώς να Επιλέξετε

1. Επιβεβαιώστε τη Μηχανή Pick-and-Place σας

Διαφορετικές μηχανές τοποθέτησης χρησιμοποιούν διαφορετικά σχέδια ακροφυσίων.

Παρέχετε το μοντέλο της μηχανής κατά την υποβολή προσφοράς, ώστε να μπορεί να ελεγχθεί η εφαρμογή του ακροφυσίου.

2. Παρέχετε τον Αριθμό Εξαρτήματος του Ακροφυσίου

Ο αριθμός εξαρτήματος του ακροφυσίου είναι μία από τις πιο χρήσιμες αναφορές για την επιβεβαίωση της συμβατότητας του εξαρτήματος.

Εάν ο αριθμός εξαρτήματος δεν είναι διαθέσιμος, πρέπει να παρέχονται σαφείς φωτογραφίες και διαστάσεις.

3. Επιβεβαιώστε τις Διαστάσεις του Ακροφυσίου

Για προσαρμοσμένα εξαρτήματα, οι χρήσιμες διαστάσεις περιλαμβάνουν:

4. Προσδιορίστε την Ποσότητα Καθαρισμού

Σκεφτείτε πόσα ακροφύσια καθαρίζονται συνήθως ταυτόχρονα.

Ένα τμήμα συντήρησης που επεξεργάζεται μεγάλες ποσότητες πρέπει να επιλέξει μια διαμόρφωση που υποστηρίζει αποτελεσματικό καθαρισμό παρτίδας.

Τα εργοστάσια με περιστασιακή συντήρηση μπορεί να προτιμούν μια πιο συμπαγή διαμόρφωση.

5. Αξιολογήστε την Ποικιλία Ακροφυσίων

Εάν ένα εργοστάσιο χρησιμοποιεί πολλές πλατφόρμες pick-and-place, μια μηχανή με εναλλάξιμα ή προσαρμοσμένα εξαρτήματα μπορεί να παρέχει μεγαλύτερη ευελιξία.

Αυτό επιτρέπει σε έναν καθαριστή να υποστηρίζει πολλές οικογένειες ακροφυσίων αντί να περιορίζει τον εξοπλισμό σε μια συγκεκριμένη μορφή ακροφυσίου.

6. Επιβεβαιώστε τις Βοηθητικές Εγκαταστάσεις του Εργοστασίου

Πριν από την παραγγελία, επιβεβαιώστε:

• Ηλεκτρική τάση.
• Ηλεκτρική συχνότητα.
• Διαθεσιμότητα πεπιεσμένου αέρα.
• Απαιτήσεις νερού.
• Θέση εγκατάστασης.

Η παροχή αυτών των πληροφοριών κατά την υποβολή προσφοράς βοηθά στη διασφάλιση ότι η διαμόρφωση της μηχανής ταιριάζει με το εργοστάσιο προορισμού.

7. Λάβετε υπόψη τις Μελλοντικές Απαιτήσεις Παραγωγής

Μην επιλέγετε τη μηχανή μόνο σύμφωνα με τον τρέχοντα όγκο ακροφυσίων.

Εάν η γραμμή παραγωγής επεκτείνεται, η επιλογή ενός ευέλικτου συστήματος εξαρτημάτων μπορεί να παρέχει επιπλέον χωρητικότητα για τη μελλοντική συντήρηση των ακροφυσίων.

Συνιστώμενη Πρακτική Συντήρησης

Για σταθερή απόδοση μηχανής:

• Χρησιμοποιήστε καθαρό νερό σύμφωνα με τις απαιτήσεις του εξοπλισμού.
• Διατηρήστε τον θάλαμο καθαρισμού απαλλαγμένο από υπερβολικά υπολείμματα.
• Επιθεωρείτε τακτικά τα εξαρτήματα των ακροφυσίων.
• Ελέγξτε την παροχή αέρα για λάδι και υγρασία.
• Αντικαταστήστε ή συντηρήστε τα φίλτρα όταν απαιτείται.
• Διατηρήστε τις διόδους αποχέτευσης ανεμπόδιστες.
• Επιθεωρείτε σωληνώσεις και συνδέσεις περιοδικά.
• Διαχωρίστε τα φυσικά κατεστραμμένα ακροφύσια πριν από τον καθαρισμό.
• Επιθεωρήστε τα ακροφύσια μετά από κάθε κύκλο καθαρισμού.
• Καταγράψτε τους αριθμούς εξαρτημάτων ακροφυσίων που αποτυγχάνουν συχνά.

Ένα τυποποιημένο αρχείο συντήρησης μπορεί να βοηθήσει στην αναγνώριση ακροφυσίων που προκαλούν επανειλημμένα προβλήματα πρόσληψης και μπορεί να απαιτούν αντικατάσταση αντί για περαιτέρω καθαρισμό.

Συχνές Ερωτήσεις

Ε1: Μπορεί αυτή η μηχανή να καθαρίσει διαφορετικές μάρκες ακροφυσίων SMT;

Ναι. Ο καθαριστής μπορεί να διαμορφωθεί για διαφορετικές διαστάσεις ακροφυσίων pick-and-place χρησιμοποιώντας κατάλληλα ή προσαρμοσμένα εξαρτήματα. Παρακαλούμε παρέχετε το μοντέλο της μηχανής, τον αριθμό εξαρτήματος του ακροφυσίου και φωτογραφίες ακροφυσίων για επιβεβαίωση συμβατότητας.

Ε2: Τι μέσο καθαρισμού χρησιμοποιείται συνήθως;

Το απεσταγμένο νερό ή το απιονισμένο νερό χρησιμοποιείται συνήθως για τον κανονικό καθαρισμό ακροφυσίων. Το σωστό μέσο καθαρισμού πρέπει πάντα να ακολουθεί τις απαιτήσεις διαμόρφωσης και συντήρησης της επιλεγμένης μηχανής.

Ε3: Μπορεί η μηχανή να καθαρίσει πολλά ακροφύσια ταυτόχρονα;

Ναι. Το σύστημα έχει σχεδιαστεί για καθαρισμό παρτίδας. Η πραγματική χωρητικότητα εξαρτάται από το μέγεθος του ακροφυσίου, το σχέδιο του εξαρτήματος και τη διαμόρφωση της μηχανής. Μεγάλα ή ειδικά σχήματος ακροφύσια μπορεί να απαιτούν διαφορετικές διατάξεις εξαρτημάτων.

Ε4: Ο καθαρισμός αποκαθιστά τα κατεστραμμένα ακροφύσια;

Όχι. Ο καθαρισμός μπορεί να απομακρύνει τη μόλυνση που περιορίζει τη δίοδο κενού, αλλά δεν μπορεί να επισκευάσει ραγισμένες, λυγισμένες, φθαρμένες ή μηχανικά κατεστραμμένες άκρες ακροφυσίων. Τα κατεστραμμένα ακροφύσια πρέπει να αντικαθίστανται.

Ε5: Τι πληροφορίες πρέπει να στείλω για μια προσφορά;

Παρακαλούμε παρέχετε το μοντέλο της μηχανής pick-and-place, τον αριθμό εξαρτήματος του ακροφυσίου, φωτογραφίες ακροφυσίων, κατά προσέγγιση διαστάσεις, απαιτούμενη ποσότητα καθαρισμού, χώρα προορισμού και προτιμώμενη ηλεκτρική προδιαγραφή. Αυτές οι πληροφορίες μας βοηθούν να προτείνουμε την κατάλληλη διαμόρφωση.

Επικοινωνήστε Μαζί Μας για Λύσεις Καθαρισμού Ακροφυσίων SMT

Χρειάζεστε μια κατάλληλη μηχανή καθαρισμού ακροφυσίων για τη γραμμή παραγωγής SMT σας;

Στείλτε μας το μοντέλο της μηχανής σας, τον αριθμό εξαρτήματος του ακροφυσίου, φωτογραφίες ακροφυσίων και την αναμενόμενη ποσότητα καθαρισμού. Η ομάδα μας μπορεί να βοηθήσει στην επιβεβαίωση της συμβατότητας των ακροφυσίων, της διαμόρφωσης του εξαρτήματος και της κατάλληλης χωρητικότητας καθαρισμού σύμφωνα με τις απαιτήσεις συντήρησής σας.

Υποστηρίζουμε τόσο τυπικές όσο και προσαρμοσμένες λύσεις εξαρτημάτων ακροφυσίων για διαφορετικά περιβάλλοντα παραγωγής SMT.

Επικοινωνήστε μαζί μας σήμερα για τεχνικές λεπτομέρειες, προτάσεις διαμόρφωσης, χρόνο παράδοσης και προσφορά.
