DEK 185020 NextMove ES Interface Board for Solder Paste Printer

DEK 185020 NextMove ES Interface Board for Solder Paste Printer

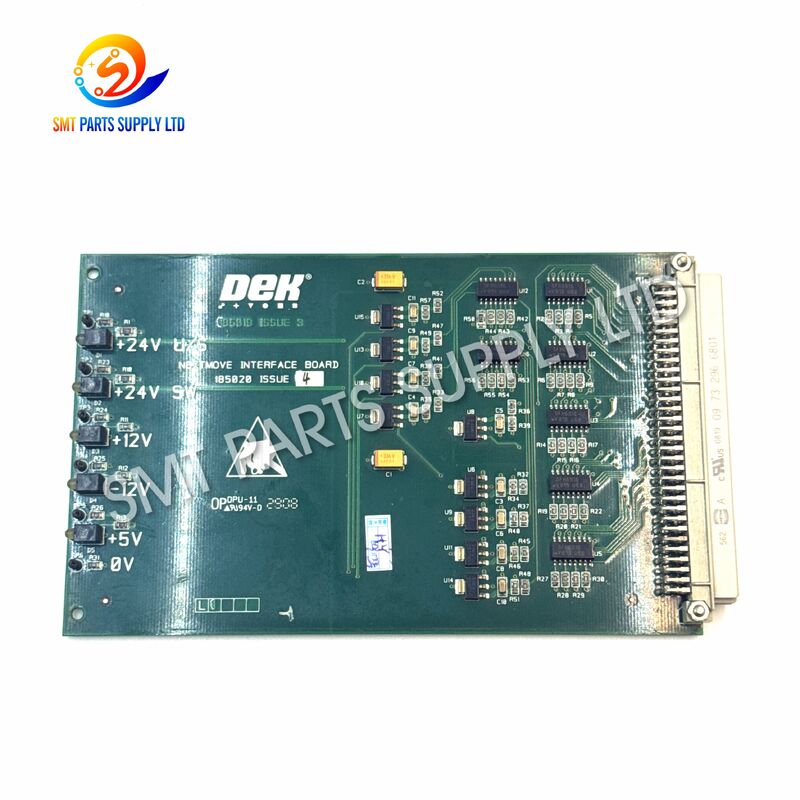

ΟDEK 185020 NextMove ES Interface Boardείναι μια εξειδικευμένη πλακέτα τυπωμένου κυκλώματος που χρησιμοποιείται σε συμβατά συστήματα ελέγχου εκτυπωτών με πάστα συγκόλλησης DEK. Η επίσημη περιγραφή ανταλλακτικού που βρίσκεται στην τεκμηρίωση του κλάδου προσδιορίζει τον αριθμό ανταλλακτικού185020ωςΔιεπαφή ASSY PCB NextMove ES, και περιλαμβάνεται μεταξύ των ανταλλακτικών εκτυπωτών της σειράς Horizon.

Αυτή η πλακέτα προορίζεται για συντήρηση εξοπλισμού, επισκευή συστήματος ελέγχου, προληπτική αποθήκευση ανταλλακτικών και αντικατάσταση κατεστραμμένου ή δυσλειτουργικού PCB διεπαφής. Σε μια αυτοματοποιημένη μηχανή εκτύπωσης με στένσιλ, η αξιόπιστη επικοινωνία μεταξύ των στοιχείων ελέγχου είναι απαραίτητη επειδή η κίνηση, η κατάσταση του μηχανήματος, οι περιφερειακές λειτουργίες και οι εντολές λειτουργίας πρέπει να συντονίζονται με ακρίβεια.

Για τα εργοστάσια SMT που λειτουργούν συνεχείς γραμμές παραγωγής, η διατήρηση της σωστής πλακέτας διασύνδεσης μπορεί να μειώσει τον χρόνο προετοιμασίας επισκευής όταν ένα εξάρτημα ηλεκτρονικού ελέγχου απαιτεί αντικατάσταση. Η επαλήθευση του αριθμού ανταλλακτικού θα πρέπει πάντα να ολοκληρώνεται πριν από την παραγγελία, επειδή διαφορετικές διαμορφώσεις εκτυπωτών DEK και γενιές μηχανών ενδέχεται να χρησιμοποιούν διαφορετικές πλακέτες.

Αιτία

Οι ηλεκτρονικές πλακέτες εντός του εξοπλισμού εκτύπωσης SMT λειτουργούν για μεγάλες περιόδους σε περιβάλλον βιομηχανικής παραγωγής. Μετά από εκτεταμένο σέρβις, μια πλακέτα διασύνδεσης μπορεί να απαιτεί επιθεώρηση ή αντικατάσταση λόγω γήρανσης εξαρτημάτων, ηλεκτρικών ανωμαλιών, προβλημάτων σύνδεσης, μόλυνσης, κραδασμών, ακατάλληλου χειρισμού ή εξωτερικών βλαβών του συστήματος.

Συνήθεις καταστάσεις που μπορεί να οδηγήσουν τους τεχνικούς να επιθεωρήσουν το185020 πλακέτα διασύνδεσηςσυμπεριλαμβάνω:

Μια πλακέτα δεν πρέπει να αντικαθίσταται αυτόματα μόνο επειδή το μηχάνημα εμφανίζει σφάλμα. Πριν από την εγκατάσταση μιας μονάδας αντικατάστασης, το προσωπικό συντήρησης θα πρέπει επίσης να επιθεωρήσει τις συνδέσεις καλωδίων, τις συνθήκες ισχύος, τις συνδεδεμένες μονάδες και άλλα σχετικά εξαρτήματα.

Η ακριβής αντιμετώπιση προβλημάτων βοηθά στην αποφυγή αντικατάστασης μιας λειτουργικής πλακέτας όταν το πραγματικό πρόβλημα προέρχεται από αλλού στο μηχάνημα.

Διάλυμα

Όταν η διάγνωση επιβεβαιώσει ότι το εγκατεστημένο PCB διεπαφής απαιτεί αντικατάσταση, τοDEK 185020 NextMove ES Interface Boardπαρέχει μια επιλογή αντικατάστασης για συγκεκριμένο αριθμό ανταλλακτικού για συμβατές διαμορφώσεις εκτυπωτή.

Για αξιόπιστη συντήρηση, ακολουθήστε μια δομημένη διαδικασία αντικατάστασης:

1. Επιβεβαιώστε τον αρχικό αριθμό ανταλλακτικού

Ελέγξτε την ετικέτα, την αναγνώριση PCB, την εγγραφή ανταλλακτικών μηχανής ή την προηγουμένως τοποθετημένη πλακέτα. Ο απαιτούμενος αριθμός πρέπει να ταιριάζει185020.

2. Ελέγξτε τη διαμόρφωση του μηχανήματος

Οι εκτυπωτές DEK μπορούν να περιέχουν πολλαπλούς πίνακες ελέγχου με διαφορετικές λειτουργίες. Επιβεβαιώστε ότι το απαιτούμενο στοιχείο είναι τοNextMove ES Interface Board, όχι η ξεχωριστή πλακέτα ελεγκτή NextMove ES ή άλλη πλακέτα I/O/Control.

Για παράδειγμα, λίστες τεκμηρίωσης ανταλλακτικών βιομηχανίας185020ως η διεπαφή PCB ενώ193409αναφέρεται ξεχωριστά ως το PCB του ελεγκτή NextMove ES.

3. Επιθεωρήστε τις σχετικές συνδέσεις

Πριν αλλάξετε την πλακέτα, επιθεωρήστε τα βύσματα, τα καλώδια, τις πλεξούδες, τους συνδέσμους και τα γειτονικά ηλεκτρονικά εξαρτήματα.

4. Εγκαταστήστε χρησιμοποιώντας διαδικασίες ασφαλείας ESD

Ο χειρισμός των συγκροτημάτων PCB θα πρέπει να γίνεται χρησιμοποιώντας κατάλληλες προφυλάξεις ηλεκτροστατικής εκφόρτισης και να εγκαθίστανται από εξειδικευμένο προσωπικό συντήρησης.

5. Εκτελέστε επαλήθευση μηχανήματος

Μετά την εγκατάσταση, επιβεβαιώστε τις κανονικές λειτουργίες προετοιμασίας και λειτουργίας του μηχανήματος σύμφωνα με τη διαδικασία συντήρησης του εκτυπωτή.

Αυτή η προσέγγιση ελαχιστοποιεί τον περιττό χρόνο διακοπής λειτουργίας και βελτιώνει την αξιοπιστία των εργασιών αντικατάστασης.

Προδιαγραφές

Σπουδαίος:Η ακριβής συμβατότητα μπορεί να εξαρτάται από τη διαμόρφωση και την αναθεώρηση του μηχανήματος. Συνιστάται στους πελάτες να παρέχουν το μοντέλο του εκτυπωτή, τις σειριακές πληροφορίες του μηχανήματος και καθαρές φωτογραφίες της υπάρχουσας πλακέτας όταν ζητούν επιβεβαίωση.

Εφαρμογή

ΟΠίνακας διασύνδεσης DEK 185020χρησιμοποιείται κυρίως για τη συντήρηση συμβατού αυτόματου εξοπλισμού εκτύπωσης με στένσιλ ή πάστας συγκόλλησης SMT.

Οι τυπικές εφαρμογές περιλαμβάνουν:

Συντήρηση Γραμμής Παραγωγής SMT

Η εκτύπωση είναι μια από τις πρώτες σημαντικές διαδικασίες στη συναρμολόγηση SMT. Ένα πρόβλημα συστήματος ελέγχου εκτυπωτή μπορεί να διακόψει ολόκληρη τη γραμμή παραγωγής. Η διατήρηση σημαντικών ηλεκτρονικών ανταλλακτικών βοηθά τις ομάδες συντήρησης να ανταποκρίνονται πιο αποτελεσματικά.

Επισκευή Ηλεκτρονικού Ελέγχου Εκτυπωτή

Η πλακέτα 185020 μπορεί να ληφθεί υπόψη όταν η αντιμετώπιση προβλημάτων επιβεβαιώσει ένα πρόβλημα που αφορά την αντίστοιχη διάταξη διεπαφής NextMove ES.

Απογραφή προληπτικών ανταλλακτικών

Τα εργοστάσια που λειτουργούν πολλαπλές συμβατές εκτυπωτικές μηχανές ενδέχεται να διατηρούν βασικά PCB ως ανταλλακτικά έκτακτης ανάγκης για να μειώσουν την εξάρτηση από μεγάλους κύκλους προμηθειών.

Ανακαίνιση μεταχειρισμένου εξοπλισμού

Κατά την ανακαίνιση παλαιότερων εκτυπωτικών μηχανών SMT, οι πλακέτες ελέγχου ενδέχεται να απαιτούν δοκιμή, επισκευή ή αντικατάσταση πριν το μηχάνημα επιστρέψει στην παραγωγή.

Εταιρείες Σέρβις Μηχανών

Οι πάροχοι υπηρεσιών εξοπλισμού SMT μπορούν να χρησιμοποιούν πλακέτες ειδικού αριθμού ανταλλακτικών όταν υποστηρίζουν μηχανές πελατών που απαιτούν συντήρηση ηλεκτρονικού συστήματος ελέγχου.

Πώς λειτουργεί

Η πλακέτα διασύνδεσης NextMove ES αποτελεί μέρος της αρχιτεκτονικής ηλεκτρονικού ελέγχου που χρησιμοποιείται σε συμβατό εξοπλισμό εκτύπωσης DEK.

Ένας αυτοματοποιημένος εκτυπωτής στένσιλ περιέχει πολλαπλά ηλεκτρονικά και ηλεκτρομηχανικά συστήματα που πρέπει να συνεργάζονται. Αυτά μπορεί να περιλαμβάνουν τον ελεγκτή μηχανής, εξαρτήματα ελέγχου κίνησης, κινητήρες, αισθητήρες, συσκευές εισόδου/εξόδου, κυκλώματα ασφαλείας, μηχανισμούς εκτύπωσης, μονάδες μεταφοράς και άλλα λειτουργικά συγκροτήματα.

Το PCB διασύνδεσης παρέχει ένα ηλεκτρονικό σημείο σύνδεσης σε αυτήν την αρχιτεκτονική, επιτρέποντας στα σχετικά εξαρτήματα ελέγχου και τα σήματα του μηχανήματος να λειτουργούν μαζί.

Μια απλοποιημένη ακολουθία ελέγχου μπορεί να γίνει κατανοητή ως:

Εντολή μηχανήματος → Σύστημα ελέγχου → Ηλεκτρονικά διεπαφής → Σχετική λειτουργία μηχανήματος → Ανατροφοδότηση στο σύστημα ελέγχου

Κατά τη λειτουργία, ο εκτυπωτής επεξεργάζεται συνεχώς εντολές και πληροφορίες κατάστασης. Εάν ένα στοιχείο διεπαφής ελέγχου εμφανίσει σφάλμα, οι κανονικές λειτουργίες του μηχανήματος ενδέχεται να γίνουν ασταθείς ή μη διαθέσιμες.

Η αντικατάσταση ενός επιβεβαιωμένου ελαττωματικού PCB με τη σωστή πλακέτα που ταιριάζει με τον αριθμό του ανταλλακτικού βοηθά στην αποκατάσταση της προβλεπόμενης διαμόρφωσης του συστήματος ελέγχου.

Το 185020 θα πρέπει επομένως να αντιμετωπίζεται ως εξειδικευμένο ηλεκτρονικό εξάρτημα μηχανής παρά ως πίνακας ελέγχου γενικής χρήσης.

Πώς να επιλέξετε

Η επιλογή του σωστού PCB είναι ιδιαίτερα σημαντική επειδή οι πλακέτες με παρόμοια εμφάνιση μπορεί να έχουν διαφορετικές λειτουργίες, αναθεωρήσεις ή εφαρμογές μηχανών.

1. Ελέγξτε τον αριθμό ανταλλακτικού

Το πρώτο σημείο αναγνώρισης πρέπει να είναι:

185020

Μην επιλέγετε αντικατάσταση αποκλειστικά από την εμφάνιση PCB.

2. Επιβεβαιώστε την περιγραφή του πίνακα

Η αντίστοιχη περιγραφή του προϊόντος θα πρέπει να αναφέρει:

NextMove ES Interface / NextMove ES Interface Board

3. Διαχωρίστε το από τον πίνακα ελεγκτών

Μην μπερδεύεστε185020με άλλους πίνακες που σχετίζονται με το NextMove.

Αυτά αναφέρονται ως ξεχωριστά συγκροτήματα στην τεκμηρίωση ανταλλακτικών της σειράς Horizon.

4. Δώστε μια φωτογραφία

Μια καθαρή φωτογραφία της εγκατεστημένης πλακέτας βοηθά στην επαλήθευση:

• Διάταξη PCB

• Συνδέσεις

• Ετικέτα αναγνώρισης

• Σήμανση αναθεώρησης

• Φυσική διαμόρφωση

5. Παρέχετε πληροφορίες μηχανήματος

Για καλύτερη επιβεβαίωση συμβατότητας, στείλτε:

• Μοντέλο εκτυπωτή

• Σειριακός αριθμός μηχανήματος εάν είναι διαθέσιμος

• Υπάρχων αριθμός ανταλλακτικού PCB

• Φωτογραφίες πίνακα

• Περιγραφή σφάλματος

• Απαιτούμενη ποσότητα

6. Αποφύγετε την παραγγελία μόνο με το όνομα μηχανήματος

Διαφορετικές διαμορφώσεις μηχανών μπορεί να περιέχουν διαφορετικά ηλεκτρονικά συγκροτήματα. Επομένως, η αντιστοίχιση αριθμού ανταλλακτικού είναι πιο αξιόπιστη από την παραγγελία που βασίζεται μόνο στην οικογένεια εκτυπωτών.

Γιατί να κρατήσετε το 185020 ως ανταλλακτικό πίνακα;

Οι βλάβες ηλεκτρονικών PCB μπορεί να προκαλέσουν απροσδόκητο χρόνο διακοπής λειτουργίας, ενώ η διάγνωση και η προμήθεια στο εξωτερικό μπορεί να παρατείνουν τον κύκλο συντήρησης.

Η διατήρηση κρίσιμων ηλεκτρονικών ανταλλακτικών μπορεί να βοηθήσει τα εργοστάσια της SMT να βελτιώσουν την ετοιμότητά τους για συντήρηση.

Για εργοστάσια με πολλούς εκτυπωτές DEK, ο σχεδιασμός εφεδρικών πινάκων μπορεί να αποτελέσει μέρος μιας ευρύτερης στρατηγικής προληπτικής συντήρησης.

FAQ

Ε1: Τι είναι ο αριθμός ανταλλακτικού DEK 185020;

Το DEK 185020 προσδιορίζεται στην τεκμηρίωση βιομηχανικών ανταλλακτικών ως έναΔιεπαφή ASSY PCB NextMove ES. Είναι μια ηλεκτρονική πλακέτα διασύνδεσης που χρησιμοποιείται σε συμβατά συστήματα εκτυπωτών πάστας συγκόλλησης DEK.

Ε2: Είναι το DEK 185020 το ίδιο με την πλακέτα ελεγκτή NextMove ES 193409;

Όχι. Η τεκμηρίωση ανταλλακτικών τα αναφέρει ξεχωριστά.185020είναι το NextMove ES Interface PCB, ενώ193409αναγνωρίζεται ως το PCB του ελεγκτή NextMove ES. Οι πελάτες θα πρέπει να ελέγξουν τον αρχικό αριθμό του πίνακα πριν παραγγείλουν.

Ε3: Πώς μπορώ να επιβεβαιώσω εάν αυτή η πλακέτα ταιριάζει στον εκτυπωτή μου με πάστα συγκόλλησης;

Δώστε το μοντέλο του εκτυπωτή, τις πληροφορίες του μηχανήματος, τον υπάρχοντα αριθμό PCB και καθαρές φωτογραφίες της εγκατεστημένης πλακέτας. Η αντιστοίχιση του αρχικού αριθμού εξαρτήματος και της διαμόρφωσης της πλακέτας είναι η ασφαλέστερη μέθοδος.

Ε4: Πότε πρέπει να αντικατασταθεί η πλακέτα διασύνδεσης;

Η αντικατάσταση θα πρέπει να εξεταστεί αφού η εξειδικευμένη αντιμετώπιση προβλημάτων επιβεβαιώσει ένα σφάλμα που σχετίζεται με την πλακέτα. Η καλωδίωση, οι σύνδεσμοι, το τροφοδοτικό, οι περιβάλλουσες μονάδες και άλλα εξαρτήματα ελέγχου θα πρέπει επίσης να επιθεωρηθούν πριν αντικαταστήσετε το PCB.

Ε5: Μπορεί αυτή η πλακέτα να αγοραστεί ως ανταλλακτικό έκτακτης ανάγκης;

Ναί. Οι ηλεκτρονικοί πίνακες ελέγχου διατηρούνται συνήθως ως απόθεμα συντήρησης από τα εργοστάσια και τις εταιρείες σέρβις της SMT. Πριν αγοράσετε για απόθεμα, βεβαιωθείτε ότι ο αριθμός ανταλλακτικού 185020 αντιστοιχεί στη διαμόρφωση που χρησιμοποιείται στον εξοπλισμό σας.
