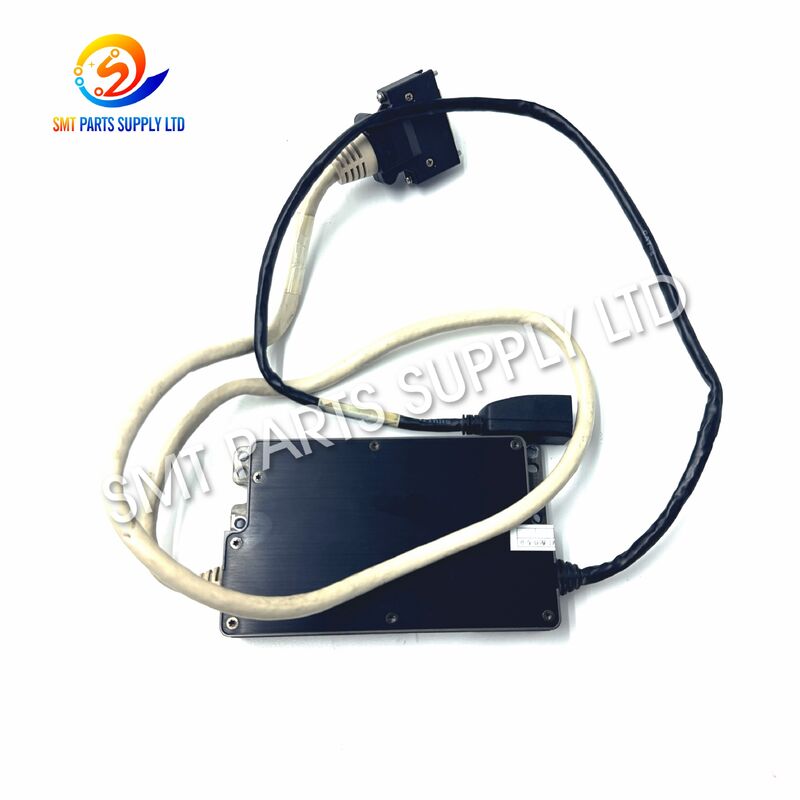

JUKI LNC120 40129658 Αισθητήρας λέιζερ για βάση στήριξης RX-6 SMT

JUKI LNC120 40129658 Αισθητήρας λέιζερ για βάση στήριξης RX-6 SMT

ΟJUKI LNC120 40129658 Αισθητήρας λέιζερείναι ένα εξάρτημα αναγνώρισης ακριβείας που χρησιμοποιείται σε συμβατό εξοπλισμό τοποθέτησης RX-6 SMT. Συσχετίζεται συνήθως μεCyberOptics 8017990, το LNC120 υποστηρίζει κεντράρισμα στοιχείων που βασίζεται σε λέιζερ κατά τη διαδικασία επιλογής και τοποθέτησης.

Αφού επιλεγεί ένα εξάρτημα από το ακροφύσιο τοποθέτησης, το σύστημα αναγνώρισης λέιζερ μετρά τη θέση και τον περιστροφικό προσανατολισμό του. Στη συνέχεια, το μηχάνημα μπορεί να υπολογίσει την απαιτούμενη διόρθωση πριν τοποθετήσει το εξάρτημα στο PCB.

Αυτή η μέθοδος αναγνώρισης on-the-fly βοηθά στη διατήρηση γρήγορων κύκλων παραγωγής, επειδή τα εξαρτήματα που εφαρμόζονται μπορούν να μετρηθούν ενώ η κεφαλή τοποθέτησης κινείται. Για τα εργοστάσια SMT που λειτουργούν εξοπλισμό της σειράς RX, το LNC120 είναι ένα σημαντικό ανταλλακτικό για τη διατήρηση αξιόπιστης αναγνώρισης, σταθερής ευθυγράμμισης εξαρτημάτων και σταθερής απόδοσης τοποθέτησης.

Αιτία — Γιατί εμφανίζονται προβλήματα αναγνώρισης λέιζερ

Ο αισθητήρας λέιζερ λειτουργεί συνεχώς σε ένα απαιτητικό περιβάλλον παραγωγής SMT. Με την πάροδο του χρόνου, η απόδοση αναγνώρισης μπορεί να επηρεαστεί από μόλυνση, προβλήματα σύνδεσης, μηχανική πρόσκρουση, γήρανση ηλεκτρονικών εξαρτημάτων, εσφαλμένη βαθμονόμηση ή προβλήματα σε άλλα σημεία του συστήματος τοποθέτησης.

Τα τυπικά συμπτώματα περιλαμβάνουν:

Ένας συναγερμός που σχετίζεται με λέιζερ δεν σημαίνει πάντα ότι το ίδιο το LNC120 έχει αποτύχει.

Πριν από την αντικατάσταση του αισθητήρα, οι τεχνικοί θα πρέπει επίσης να επιθεωρήσουν το ακροφύσιο, τη θέση λήψης του τροφοδότη, την κατάσταση κενού, τα καλώδια, τους συνδέσμους, τις παραμέτρους εξαρτημάτων και τη βαθμονόμηση του μηχανήματος.

Η σωστή διάγνωση μπορεί να μειώσει την περιττή αντικατάσταση εξαρτημάτων και το χρόνο διακοπής της παραγωγής.

Λύση — Σωστή αντικατάσταση για συντήρηση αναγνώρισης RX-6

Όταν η επιθεώρηση επιβεβαιώσει ότι ο εγκατεστημένος αισθητήρας λέιζερ είναι ελαττωματικός ή ασταθής, η αντικατάστασή του με τη σωστή διαμόρφωση LNC120 μπορεί να βοηθήσει στην αποκατάσταση της κανονικής λειτουργίας αναγνώρισης.

Για αυτό το προϊόν, οι κύριες πληροφορίες αναγνώρισης είναι:

Για αξιόπιστη αγορά, οι αγοραστές θα πρέπει να συγκρίνουν την αρχική ετικέτα του αισθητήρα, τη διάταξη του συνδετήρα, τη δομή στερέωσης και το μοντέλο του μηχανήματος πριν παραγγείλουν.

Τα συγκροτήματα λέιζερ με παρόμοια εμφάνιση μπορεί να έχουν διαφορετικές ηλεκτρικές προδιαγραφές ή εφαρμογές μηχανών. Ο ακριβής αριθμός ανταλλακτικού θα πρέπει πάντα να αντιμετωπίζεται ως η κύρια αναφορά επιλογής.

Προδιαγραφές

Κύριες Λειτουργίες

Το LNC120 χρησιμοποιείται κυρίως για την παροχή πληροφοριών αναγνώρισης στοιχείων στο σύστημα τοποθέτησης.

Οι κύριες λειτουργίες του περιλαμβάνουν:

Ο αισθητήρας είναι μόνο ένα μέρος του πλήρους συστήματος ελέγχου τοποθέτησης. Η απόδοση της τελικής τοποθέτησης εξαρτάται επίσης από τη βαθμονόμηση του μηχανήματος, την κατάσταση των ακροφυσίων, τον προγραμματισμό εξαρτημάτων, τη μηχανική ακρίβεια και τη σταθερότητα του τροφοδότη.

Εφαρμογή

Το LNC120 40129658 είναι κατάλληλο για εφαρμογές συντήρησης και αντικατάστασης σε επαγγελματικά περιβάλλοντα παραγωγής SMT που λειτουργούν συμβατό εξοπλισμό τοποθέτησης.

Οι τυπικές εφαρμογές περιλαμβάνουν:

• Συγκρότημα PCB ηλεκτρονικών ειδών ευρείας κατανάλωσης

• Κατασκευή ηλεκτρονικών ειδών αυτοκινήτου

• Παραγωγή βιομηχανικού πίνακα ελέγχου

• Συναρμολόγηση εξοπλισμού επικοινωνίας

• Κατασκευή ηλεκτρονικών LED

• Παραγωγή PCB τροφοδοσίας

• Συναρμολόγηση ηλεκτρονικής μονάδας

• Κατασκευή με σύμβαση EMS

• Παραγωγή SMT υψηλής μίξης

• Γραμμές τοποθέτησης μεγάλου όγκου

Είναι ιδιαίτερα χρήσιμο για εργοστάσια που απαιτούν αξιόπιστη υποστήριξη ανταλλακτικών για τη μείωση του χρόνου διακοπής λειτουργίας που προκαλείται από προβλήματα αναγνώρισης εξαρτημάτων.

Τυπικά σενάρια συντήρησης

1. Επιδιόρθωση σφάλματος αναγνώρισης

Τα επαναλαμβανόμενα σφάλματα αναγνώρισης ενδέχεται να υποδηλώνουν πρόβλημα στο σύστημα αναγνώρισης λέιζερ. Αφού ελέγξετε τα ακροφύσια, τους τροφοδότες, την υποπίεση, τις παραμέτρους, τα καλώδια και τη βαθμονόμηση, το LNC120 μπορεί να αξιολογηθεί ως πιθανό στοιχείο αντικατάστασης.

2. Απόθεμα προληπτικών ανταλλακτικών

Τα εργοστάσια που λειτουργούν πολλές μηχανές RX-6 ενδέχεται να διατηρούν κρίσιμα εξαρτήματα αναγνώρισης σε απόθεμα για να μειώσουν τη διακοπή παραγωγής όταν συμβαίνουν απροσδόκητες βλάβες υλικού.

3. Ανακαίνιση μεταχειρισμένου μηχανήματος

Όταν ένα μηχάνημα της σειράς RX ανακαινίζεται για παραγωγή, το σύστημα αναγνώρισης μπορεί να απαιτεί επιθεώρηση και αντικατάσταση εξαρτημάτων προτού το μηχάνημα επιστρέψει σε κανονική λειτουργία.

4. Ανάκτηση Γραμμής Παραγωγής

Ένας συμβατός αισθητήρας αντικατάστασης μπορεί να βοηθήσει τις ομάδες συντήρησης να αποκαταστήσουν τη λειτουργία του μηχανήματος όταν η αρχική μονάδα έχει επιβεβαιωθεί ότι είναι ελαττωματική.

5. Βελτίωση σταθερότητας αναγνώρισης

Η αντικατάσταση μιας κατεστραμμένης ή ασταθούς μονάδας λέιζερ μπορεί να βοηθήσει στην ανάκτηση της συνεπούς αναγνώρισης εξαρτημάτων όταν το σφάλμα προέρχεται από τον ίδιο τον αισθητήρα.

Πώς λειτουργεί

Το LNC120 λειτουργεί κατά τη διάρκεια του κύκλου χειρισμού εξαρτημάτων της κεφαλής τοποθέτησης.

Βήμα 1 — Παραλαβή εξαρτημάτων

Το ακροφύσιο τοποθέτησης επιλέγει ένα εξάρτημα από τον τροφοδότη, το δίσκο ή άλλη μονάδα τροφοδοσίας εξαρτημάτων.

Βήμα 2 — Σάρωση με λέιζερ

Το εξάρτημα διέρχεται από την περιοχή αναγνώρισης λέιζερ καθώς κινείται η κεφαλή τοποθέτησης.

Βήμα 3 — Μέτρηση

Το σύστημα λέιζερ μετρά το προφίλ του εξαρτήματος και καθορίζει τη σχετική του θέση.

Βήμα 4 — Υπολογισμός περιστροφής

Το σύστημα αναγνώρισης προσδιορίζει τη γωνιακή απόκλιση από τον προγραμματισμένο προσανατολισμό.

Βήμα 5 — Διόρθωση θέσης

Το σύστημα ελέγχου μηχανής υπολογίζει την απαιτούμενη διόρθωση X, Y και περιστροφικής διόρθωσης.

Βήμα 6 — Τοποθέτηση εξαρτημάτων

Μετά τη διόρθωση, το εξάρτημα τοποθετείται στην προγραμματισμένη θέση PCB.

Αυτή η διαδικασία υποστηρίζει αποτελεσματική αναγνώριση χωρίς να απαιτείται περιττή μετακίνηση σε ξεχωριστό σταθμό αναγνώρισης για κάθε συμβατό στοιχείο.

Γιατί είναι σημαντική η αναγνώριση κατά την πτήση

Η σύγχρονη παραγωγή SMT απαιτεί ταχύτητα και ακρίβεια.

Το LNC120 υποστηρίζει την αναγνώριση κατά την κίνηση της κεφαλής, βοηθώντας το μηχάνημα να συνδυάσει τη μέτρηση εξαρτημάτων με τον κανονικό κύκλο επιλογής και τοποθέτησης.

Αυτό παρέχει πολλά πλεονεκτήματα παραγωγής:

Η πραγματική απόδοση παραγωγής εξαρτάται από την πλήρη διαμόρφωση του μηχανήματος και την κατάσταση λειτουργίας.

Σχετική σύγκριση μοντέλων

Διαφορετικές γενιές μηχανών JUKI χρησιμοποιούν διαφορετικά συγκροτήματα αναγνώρισης λέιζερ. Παρόμοια ονόματα ή παρόμοια περιβλήματα δεν σημαίνουν ότι οι αισθητήρες είναι εναλλάξιμοι.

Για ένα RX-6 που απαιτεί40129658, οι αγοραστές θα πρέπει να επιλέξουν το LNC120 σύμφωνα με τον αρχικό αριθμό ανταλλακτικού αντί να επιλέξουν άλλον αισθητήρα μόνο επειδή η εμφάνισή του φαίνεται παρόμοια.

LNC120 έναντι LNC60

Τα δύο προϊόντα εκτελούν σχετικές λειτουργίες αναγνώρισης, αλλά προορίζονται για διαφορετικές διαμορφώσεις εξοπλισμού.

Πώς να επιλέξετε

Η σωστή επιλογή αισθητήρα μπορεί να αποτρέψει προβλήματα εγκατάστασης και περιττό χρόνο διακοπής λειτουργίας του μηχανήματος.

1. Επιβεβαιώστε το μοντέλο μηχανήματος

Επιβεβαιώστε πρώτα το ακριβές μοντέλο του μηχανήματος τοποθέτησης.

Για αυτό το προϊόν, η κύρια εφαρμογή είναιJUKI RX-6.

Μην παραγγείλετε αισθητήρα λέιζερ μόνο επειδή ο εξοπλισμός χρησιμοποιεί τεχνολογία τοποθέτησης JUKI.

2. Επιβεβαιώστε τον αριθμό ανταλλακτικού

Ελέγξτε την ετικέτα στην υπάρχουσα μονάδα.

Ο στοχευόμενος αριθμός ανταλλακτικού για αυτό το προϊόν είναι:

40129658 / 401-29658

3. Επιβεβαιώστε το μοντέλο αισθητήρα

Το μοντέλο αισθητήρα πρέπει να αντιστοιχεί σε:

LNC120

Μην αντικαθιστάτε αυτόματα τα LNC60, LNC120-8, EPV120 ή άλλο συγκρότημα λέιζερ.

4. Συγκρίνετε τη ρύθμιση παραμέτρων σύνδεσης

Ελέγξτε την ποσότητα του συνδέσμου, τη θέση του συνδέσμου, τη διάταξη του καλωδίου και τη φυσική διεπαφή.

5. Συγκρίνετε τη δομή στερέωσης

Τα σημεία στερέωσης και η διαμόρφωση του περιβλήματος πρέπει να ταιριάζουν με το αρχικό συγκρότημα.

6. Δώστε φωτογραφίες πριν την παραγγελία

Για ταχύτερη επιβεβαίωση συμβατότητας, στείλτε καθαρές φωτογραφίες από:

• Αυθεντική ετικέτα προϊόντος

• Περίβλημα αισθητήρα

• Συνδέσεις

• Πλευρά τοποθέτησης

• Πινακίδα μηχανήματος εάν είναι απαραίτητο

Προτεινόμενες πληροφορίες διερεύνησης

Η παροχή πλήρων πληροφοριών συμβάλλει στη μείωση του χρόνου επιβεβαίωσης και μειώνει τα λάθη παραγγελιών.

Συστάσεις εγκατάστασης

Επειδή το LNC120 είναι ένα ηλεκτρονικό και οπτικό εξάρτημα ακριβείας, η εγκατάσταση θα πρέπει να πραγματοποιείται από τεχνικούς εξοικειωμένους με τον εξοπλισμό τοποθέτησης SMT.

Πριν την εγκατάσταση:

• Αποσυνδέστε την τροφοδοσία του μηχανήματος σύμφωνα με τις διαδικασίες συντήρησης.

• Χρησιμοποιήστε κατάλληλη προστασία ESD.

• Επιβεβαιώστε ξανά τον αριθμό ανταλλακτικού.

• Ελέγξτε τους συνδέσμους για φυσική ζημιά.

• Διατηρήστε την περιοχή του αισθητήρα καθαρή.

• Αποφύγετε να αγγίζετε οπτικές επιφάνειες.

• Επιθεωρήστε την περιοχή στερέωσης πριν τοποθετήσετε τον αισθητήρα.

Μετά την αντικατάσταση, το μηχάνημα θα πρέπει να ελεγχθεί σύμφωνα με την ισχύουσα διαδικασία σέρβις.

Η δοκιμή μπορεί να περιλαμβάνει:

• Επιβεβαίωση επικοινωνίας αισθητήρα

• Έλεγχος αναγνώρισης-λειτουργίας

• Δοκιμή παραλαβής

• Δοκιμή αναγνώρισης εξαρτημάτων

• Επαλήθευση βαθμονόμησης

• Τεστ τοποθέτησης

• Επαναλαμβανόμενη επαλήθευση του κύκλου παραγωγής

Μην αλλάζετε τις παραμέτρους του μηχανήματος χωρίς την κατάλληλη τεχνική τεκμηρίωση.

Αναφορά αντιμετώπισης προβλημάτων

Η αντικατάσταση του αισθητήρα λέιζερ θα πρέπει κανονικά να βασίζεται στη συστηματική αντιμετώπιση προβλημάτων και όχι σε έναν μόνο συναγερμό μηχανής.

FAQ

Ε1: Ποιος είναι ο κύριος σκοπός του LNC120 40129658;

Το LNC120 εκτελεί αναγνώριση και κεντράρισμα εξαρτημάτων βάσει λέιζερ σε συμβατό εξοπλισμό τοποθέτησης. Μετρά τη θέση και την περιστροφή του εξαρτήματος, ώστε το μηχάνημα να μπορεί να εφαρμόσει διορθώσεις πριν από την τοποθέτηση του εξαρτήματος στο PCB.

Ε2: Είναι το 40129658 κατάλληλο για το JUKI RX-6;

Ναί. Ο αριθμός εξαρτήματος 40129658 σχετίζεται με το σύστημα αναγνώρισης λέιζερ LNC120 που χρησιμοποιείται για εφαρμογές RX-6. Οι αγοραστές θα πρέπει να επαληθεύσουν την αρχική διαμόρφωση του μηχανήματος και την ετικέτα του αισθητήρα πριν την παραγγελία.

Ε3: Μπορεί το LNC120 να αντικαταστήσει απευθείας το LNC60;

Δεν θα πρέπει να υποτεθεί άμεση αντικατάσταση. Τα LNC120 και LNC60 σχετίζονται με διαφορετικές γενιές μηχανών και αριθμούς ανταλλακτικών. Ακολουθείτε πάντα τις προδιαγραφές του αρχικού εξοπλισμού όταν επιλέγετε αντικατάσταση.

Ε4: Τι πρέπει να ελέγξω πριν αγοράσω;

Επιβεβαιώστε το μοντέλο του μηχανήματος, το μοντέλο του αισθητήρα, τον αριθμό ανταλλακτικού, τον αριθμό αναφοράς, τους συνδέσμους, τη δομή στερέωσης και την αρχική ετικέτα. Συνιστάται ανεπιφύλακτα η παροχή καθαρών φωτογραφιών για επαλήθευση συμβατότητας.

Ε5: Το μηχάνημα χρειάζεται έλεγχο μετά την αντικατάσταση του LNC120;

Ναί. Μετά την εγκατάσταση, η λειτουργία αναγνώρισης, η επικοινωνία, η βαθμονόμηση, η απόδοση παραλαβής και τα αποτελέσματα τοποθέτησης θα πρέπει να ελέγχονται σύμφωνα με τη σχετική διαδικασία συντήρησης του μηχανήματος.

Επικοινωνήστε μαζί μας

Ψάχνετε για έναJUKI RX-6 LNC120 40129658 Αισθητήρας λέιζεργια επισκευή μηχανών, απόθεμα ανταλλακτικών ή συντήρηση γραμμής παραγωγής;

Στείλτε μας τις ακόλουθες πληροφορίες:

• Μοντέλο μηχανής

• Αριθμός ανταλλακτικού

• Μοντέλο αισθητήρα

• Αριθμός αναφοράς CyberOptics

• Απαιτούμενη ποσότητα

• Απαιτούμενη προϋπόθεση

• Πρωτότυπες φωτογραφίες αισθητήρα

• Φωτογραφίες ετικέτας και σύνδεσης

Μπορούμε να σας βοηθήσουμε να ελέγξετε τη διαμόρφωση του προϊόντος πριν από την προσφορά και να σας βοηθήσουμε να επιλέξετε το σωστό ανταλλακτικό μηχανής SMT.

Στείλτε τον αριθμό ανταλλακτικού σας και την απαιτούμενη ποσότητα για διαθεσιμότητα, επιβεβαίωση συμβατότητας και προσφορά.
