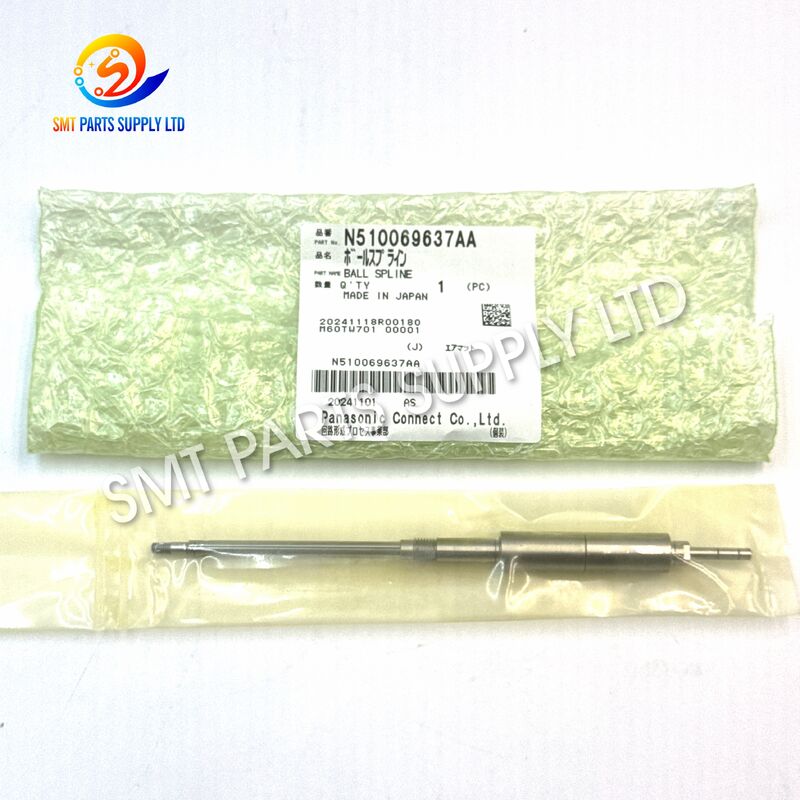

Panasonic N510069637AA Άξονας ακροφυσίου 12 κεφαλών για μηχανή CM602 SMT

Άξονας ακροφυσίου Panasonic N510069637AA 12 κεφαλών για μηχανή CM602 SMT

Ο άξονας ακροφυσίου Panasonic N510069637AA, επίσης γνωστός ως σφαιρικό αυλάκι ή άξονας SMT, είναι ένα εξάρτημα μηχανικής ακριβείας που χρησιμοποιείται στην κεφαλή τοποθέτησης CM602 H12 / 12 ακροφυσίων . Ο κύριος ρόλος του είναι να υποστηρίζει την ελεγχόμενη γραμμική κίνηση του μηχανισμού ακροφυσίου, διατηρώντας παράλληλα σταθερή ευθυγράμμιση κατά τις επαναλαμβανόμενες λειτουργίες λήψης και τοποθέτησης εξαρτημάτων. Οι δημοσιευμένες αναφορές εξαρτημάτων συνδέουν συγκεκριμένα το N510069637AA με τη διαμόρφωση κεφαλής CM602 12H/H12.

Στην παραγωγή SMT υψηλής ταχύτητας, η κατάσταση των μηχανικών εξαρτημάτων της κεφαλής επηρεάζει άμεσα τη σταθερότητα κίνησης, την επαναληψιμότητα τοποθέτησης και τη συνολική απόδοση της μηχανής. Ένας φθαρμένος, μολυσμένος, λυγισμένος ή μηχανικά κατεστραμμένος άξονας μπορεί να αυξήσει την αντίσταση ή τη χαλαρότητα στο κινούμενο συγκρότημα. Η αντικατάσταση του σωστού άξονα βοηθά τις ομάδες συντήρησης να αποκαταστήσουν τη μηχανική κατάσταση της κεφαλής τοποθέτησης χωρίς να αντικαταστήσουν ένα πλήρες συγκρότημα κεφαλής.

Για σωστή παραγγελία, οι χρήστες θα πρέπει να επαληθεύσουν τον αριθμό εξαρτήματος N510069637AA, το μοντέλο μηχανής CM602 και τη διαμόρφωση κεφαλής H12/12 ακροφυσίων πριν από την αγορά, επειδή παρόμοια εξαρτήματα άξονα και σφαιρικού αυλακιού Panasonic χρησιμοποιούνται σε διαφορετικά συγκροτήματα κεφαλής.

Αιτία

Ένας άξονας ακροφυσίου λειτουργεί συνεχώς μέσα στην κεφαλή τοποθέτησης και εκτελεί μεγάλο αριθμό επαναλαμβανόμενων μηχανικών κινήσεων κατά την κανονική παραγωγή SMT. Η μακροχρόνια λειτουργία μπορεί σταδιακά να επηρεάσει την κατάσταση της επιφάνειάς του και τη μηχανική ακρίβεια.

Συνήθεις λόγοι για επιθεώρηση ή αντικατάσταση περιλαμβάνουν:

Όταν μια κεφαλή τοποθέτησης αρχίζει να παρουσιάζει ανώμαλη μηχανική κίνηση, ο άξονας θα πρέπει να επιθεωρείται μαζί με τα σχετικά ρουλεμάν, δακτυλίους, οδηγούς, βάσεις ακροφυσίων, ελατήρια και άλλα εξαρτήματα της κεφαλής.

Ο άξονας δεν πρέπει να θεωρείται αυτόματα ως η αιτία κάθε προβλήματος τοποθέτησης. Τα σφάλματα μπορούν επίσης να προκύψουν από ακροφύσια, συστήματα κενού, κινητήρες, αισθητήρες, βαθμονόμηση, αναγνώριση εξαρτημάτων, τροφοδότες, υποστήριξη PCB ή άλλους μηχανισμούς κεφαλής.

Λύση

Η αντικατάσταση ενός φθαρμένου ή κατεστραμμένου άξονα ακροφυσίου N510069637AA / σφαιρικού αυλακιού μπορεί να βοηθήσει στην αποκατάσταση της μηχανικής καθοδήγησης που απαιτείται από την κεφαλή τοποθέτησης CM602 H12.

Η διαδικασία αντικατάστασης θα πρέπει να ξεκινά με σωστή αναγνώριση και όχι μόνο με οπτική ομοιότητα.

Συνιστώμενη επιβεβαίωση πριν από την αντικατάσταση

Πριν από την εγκατάσταση, το προσωπικό συντήρησης θα πρέπει επίσης να επιθεωρήσει τα συνδεόμενα εξαρτήματα γύρω από τον άξονα. Η αντικατάσταση μόνο ενός εξαρτήματος χωρίς έλεγχο του περιβάλλοντος μηχανικού συγκροτήματος ενδέχεται να μην επιλύσει πλήρως ένα υπάρχον πρόβλημα της κεφαλής.

Μετά την εγκατάσταση, εκτελέστε την κατάλληλη επιθεώρηση μηχανής, έλεγχο κίνησης και διαδικασία βαθμονόμησης σύμφωνα με τις απαιτήσεις συντήρησης του εξοπλισμού.

Προδιαγραφές

Το N510069637AA αναγνωρίζεται από πολλαπλές αναφορές εξαρτημάτων SMT ως σφαιρικό αυλάκι ή άξονας CM602 12H/H12 και όχι ως καθολικός άξονας για όλες τις κεφαλές τοποθέτησης Panasonic.

Σύγκριση αναφορών σχετικών αξόνων

Διαφορετικές κεφαλές τοποθέτησης Panasonic χρησιμοποιούν διαφορετικές αναφορές αξόνων ή σφαιρικών αυλακιών. Η παρόμοια εμφάνιση δεν εγγυάται διαλειτουργικότητα.

Οι διαθέσιμες αναφορές εξαρτημάτων διακρίνουν το N510069637AA από τα σφαιρικά αυλάκια NPM H8 και άλλες αναφορές αξόνων CM402, επομένως η ακριβής επαλήθευση του αριθμού εξαρτήματος είναι σημαντική πριν από την παραγγελία.

Εφαρμογή

Ο άξονας ακροφυσίου N510069637AA CM602 είναι κυρίως κατάλληλος για εφαρμογές συντήρησης κεφαλής τοποθέτησης και μηχανικής αποκατάστασης.

1. Συντήρηση κεφαλής CM602

Μπορεί να χρησιμοποιηθεί κατά τη συντήρηση της κεφαλής τοποθέτησης H12 κατά την προγραμματισμένη προληπτική συντήρηση ή μηχανική επιθεώρηση.

2. Αντικατάσταση άξονα ακροφυσίου

Όταν ο υπάρχων άξονας παρουσιάζει ορατή φθορά, μηχανική ζημιά, ανώμαλη αντίσταση ή απαράδεκτο παιχνίδι, το σωστό ανταλλακτικό μπορεί να εγκατασταθεί μετά την επιβεβαίωση της αιτίας.

3. Επισκευή κεφαλής τοποθέτησης

Κατά την πλήρη ανακατασκευή της κεφαλής, οι τεχνικοί μπορεί να επιθεωρήσουν μαζί τους άξονες, τους οδηγούς, τα ρουλεμάν, τις βάσεις ακροφυσίων, τα ελατήρια, τα εξαρτήματα που σχετίζονται με το κενό, τους αισθητήρες και άλλα κινούμενα μέρη.

4. Προετοιμασία ανταλλακτικών γραμμής παραγωγής

Τα εργοστάσια που λειτουργούν εξοπλισμό CM602 μπορούν να διατηρούν σωστά αναγνωρισμένα μηχανικά εξαρτήματα κεφαλής διαθέσιμα για να μειώσουν τις καθυστερήσεις προμήθειας όταν απαιτείται συντήρηση.

5. Ανακατασκευή μεταχειρισμένων μηχανών

Ο άξονας μπορεί επίσης να ληφθεί υπόψη κατά την ανακατασκευή μηχανών CM602 όπου η μηχανική κατάσταση της κεφαλής τοποθέτησης H12 απαιτεί επιθεώρηση.

Πώς λειτουργεί

Κατά την τοποθέτηση εξαρτημάτων, μια κεφαλή λήψης και τοποθέτησης εκτελεί εξαιρετικά συχνή ελεγχόμενη κίνηση. Ο μηχανισμός ακροφυσίου πρέπει να κινείται ομαλά, διατηρώντας σταθερή ευθυγράμμιση σε σχέση με άλλα μέρη της κεφαλής.

Ο άξονας / σφαιρικό αυλάκι N510069637AA αποτελεί μέρος αυτού του συστήματος μηχανικής καθοδήγησης.

Η βασική ακολουθία λειτουργίας του μπορεί να συνοψιστεί ως εξής:

Εντολή μηχανής → Κίνηση κεφαλής → Κίνηση καθοδηγούμενη από άξονα → Τοποθέτηση ακροφυσίου → Λήψη εξαρτήματος → Τοποθέτηση → Κύκλος επιστροφής

Ο άξονας παρέχει μια ελεγχόμενη μηχανική διαδρομή για το κινούμενο συγκρότημα. Μια δομή σφαιρικού αυλακιού έχει σχεδιαστεί για να υποστηρίζει γραμμική κίνηση παλινδρόμησης ακριβείας, ελέγχοντας παράλληλα τη σχέση περιστροφής εντός του εφαρμοστέμενου συγκροτήματος. Το N510069637AA αναφέρεται ειδικά για γραμμική καθοδήγηση άξονα-ακροφυσίου στην κεφαλή CM602 H12/12NH.

Η σταθερή κίνηση του άξονα είναι σημαντική επειδή το ακροφύσιο εκτελεί επαναλαμβανόμενους κύκλους λήψης και τοποθέτησης καθ' όλη τη διάρκεια της παραγωγής. Η μηχανική αντίσταση, η υπερβολική χαλαρότητα, η μόλυνση ή η ζημιά μπορούν να επηρεάσουν την κανονική κίνηση της κεφαλής.

Επειδή ο άξονας είναι μόνο ένα στοιχείο μέσα στο πλήρες μηχανισμό της κεφαλής τοποθέτησης, τα σχετικά εξαρτήματα θα πρέπει πάντα να ελέγχονται κατά την αντιμετώπιση προβλημάτων.

Πώς να επιλέξετε

Η επιλογή του σωστού άξονα SMT θα πρέπει να βασίζεται σε δεδομένα αναγνώρισης και όχι μόνο στην εμφάνιση.

Βήμα 1 – Επιβεβαιώστε τον αριθμό εξαρτήματος

Ελέγξτε το αφαιρεθέν εξάρτημα, τη λίστα εξαρτημάτων μηχανής, το ιστορικό συντήρησης ή την υπάρχουσα αναγνώριση.

Για αυτό το προϊόν, η απαιτούμενη αναφορά θα πρέπει να είναι:

N510069637AA

Μην υποθέσετε ότι ένας άλλος παρόμοιος άξονας είναι διαλειτουργικός.

Βήμα 2 – Επιβεβαιώστε το μοντέλο μηχανής

Η κύρια εφαρμογή για αυτό το εξάρτημα είναι:

Panasonic CM602

Η παροχή μόνο της μάρκας του εξοπλισμού δεν αρκεί, επειδή διαφορετικές μηχανές Panasonic και τύποι κεφαλών μπορούν να χρησιμοποιούν διαφορετικά μηχανικά εξαρτήματα.

Βήμα 3 – Επιβεβαιώστε τον τύπο κεφαλής

Επαληθεύστε ότι η μηχανή είναι εξοπλισμένη με την ισχύουσα:

Κεφαλή τοποθέτησης H12 / 12 ακροφυσίων

Οι δημοσιευμένες πληροφορίες εξαρτημάτων αναγνωρίζουν το N510069637AA με την κεφαλή CM602 12H ή H12/12NH.

Βήμα 4 – Συγκρίνετε το υπάρχον εξάρτημα

Πριν από την αγορά, συγκρίνετε:

Βήμα 5 – Παρέχετε πληροφορίες μηχανής με το ερώτημά σας

Για ταχύτερη επιβεβαίωση, παρέχετε:

• Αριθμός εξαρτήματος
• Μοντέλο μηχανής
• Τύπος κεφαλής
• Απαιτούμενη ποσότητα
• Φωτογραφίες του υπάρχοντος εξαρτήματος
• Πληροφορίες σειριακού αριθμού μηχανής όταν είναι απαραίτητο

Αυτές οι πληροφορίες μειώνουν τον κίνδυνο προμήθειας ενός μηχανικά παρόμοιου αλλά ασύμβατου εξαρτήματος.

Γιατί είναι σημαντική η σωστή επιλογή άξονα

Η κεφαλή τοποθέτησης είναι ένα συγκρότημα ακριβείας, επομένως η επιλογή του άξονα δεν πρέπει να βασίζεται μόνο στο κατά προσέγγιση μέγεθος.

Η χρήση της σωστής αναφοράς βοηθά με:

Για τις ομάδες συντήρησης που διαχειρίζονται πολλές πλατφόρμες SMT Panasonic, η αποθήκευση ανταλλακτικών ανά μοντέλο μηχανής + τύπος κεφαλής + αριθμός εξαρτήματος είναι πιο αξιόπιστη από την αποθήκευσή τους μόνο με γενικές περιγραφές όπως «άξονας Panasonic».

Συστάσεις συντήρησης

Διατηρήστε τα εξαρτήματα κεφαλής ακριβείας καθαρά και προστατευμένα κατά την αποθήκευση και την εγκατάσταση.

Οι συνιστώμενες πρακτικές χειρισμού περιλαμβάνουν:

• Διατηρήστε την επιφάνεια του άξονα απαλλαγμένη από σκόνη και ξένα υλικά.
• Αποφύγετε την πτώση ή το χτύπημα του εξαρτήματος.
• Μην πιέζετε τον άξονα σε ένα ασύμβατο συγκρότημα κεφαλής.
• Επιθεωρήστε τα σχετικά μηχανικά εξαρτήματα κατά την αντικατάσταση.
• Ακολουθήστε τη διαδικασία συντήρησης του κατασκευαστή της μηχανής.
• Ολοκληρώστε την απαιτούμενη ρύθμιση ή βαθμονόμηση της κεφαλής μετά τη συντήρηση.
• Διατηρήστε τα αφαιρεθέντα εξαρτήματα για σύγκριση μέχρι να ολοκληρωθεί επιτυχώς η επισκευή.

Για γραμμές παραγωγής υψηλού όγκου, η προληπτική επιθεώρηση μπορεί να βοηθήσει στον εντοπισμό μηχανικής φθοράς πριν αυτή εξελιχθεί σε απροσδόκητη διακοπή της μηχανής.

Συχνές Ερωτήσεις

Ε1: Ποια μηχανή χρησιμοποιεί το Panasonic N510069637AA;

Το N510069637AA συνδέεται κυρίως με την κεφαλή τοποθέτησης Panasonic CM602 H12 / 12 ακροφυσίων. Η διαμόρφωση της μηχανής και της κεφαλής θα πρέπει να ελέγχεται πριν από την παραγγελία.

Ε2: Είναι το N510069637AA ένα ακροφύσιο;

Όχι. Είναι ένα εξάρτημα άξονα ακροφυσίου / σφαιρικού αυλακιού που είναι εγκατεστημένο μέσα στον μηχανισμό της κεφαλής τοποθέτησης. Το πραγματικό ακροφύσιο τοποθέτησης είναι ένα ξεχωριστό αναλώσιμο εξάρτημα.

Ε3: Μπορεί το N510069637AA να χρησιμοποιηθεί για κάθε μηχανή SMT Panasonic;

Όχι. Οι διαμορφώσεις κεφαλών Panasonic CM402, CM602 και NPM μπορούν να χρησιμοποιούν διαφορετικές αναφορές αξόνων ή σφαιρικών αυλακιών. Πάντα να αντιστοιχίζετε τον αρχικό αριθμό εξαρτήματος και τον τύπο κεφαλής πριν από την αντικατάσταση.

Ε4: Ποιες πληροφορίες πρέπει να παρέχω κατά την αίτηση προσφοράς;

Παρακαλώ παρέχετε N510069637AA, το μοντέλο μηχανής CM602, τον τύπο κεφαλής, την ποσότητα και κατά προτίμηση σαφείς φωτογραφίες του υπάρχοντος εξαρτήματος. Αυτό βοηθά στην επιβεβαίωση της συμβατότητας πριν από την αποστολή.

Ε5: Πότε πρέπει να ελέγχεται ο άξονας ακροφυσίου;

Η επιθεώρηση είναι κατάλληλη όταν υπάρχει ορατή φθορά, μόλυνση, ανώμαλη κίνηση, υπερβολικό μηχανικό παιχνίδι, φυσική ζημιά, ή όταν η κεφαλή τοποθέτησης υποβάλλεται σε προγραμματισμένη επισκευή.

Επικοινωνήστε μαζί μας

Ψάχνετε για τον άξονα ακροφυσίου Panasonic N510069637AA H12 για CM602?

Στείλτε μας τον αριθμό εξαρτήματος, το μοντέλο μηχανής, τον τύπο κεφαλής, την απαιτούμενη ποσότητα και τις φωτογραφίες προϊόντος για επιβεβαίωση συμβατότητας και προσφορά.

Προμηθεύουμε ανταλλακτικά μηχανών SMT για συντήρηση γραμμής παραγωγής, επισκευή κεφαλής, ανακατασκευή εξοπλισμού και απόθεμα ανταλλακτικών.

Στείλτε το ερώτημά σας σήμερα για τιμή, διαθεσιμότητα, χρόνο παράδοσης και επιλογές αποστολής.
