Κινητήρας Panasonic N510042739AA MTNM000237AA P50BA2003BCSPC 25W για NPM CM

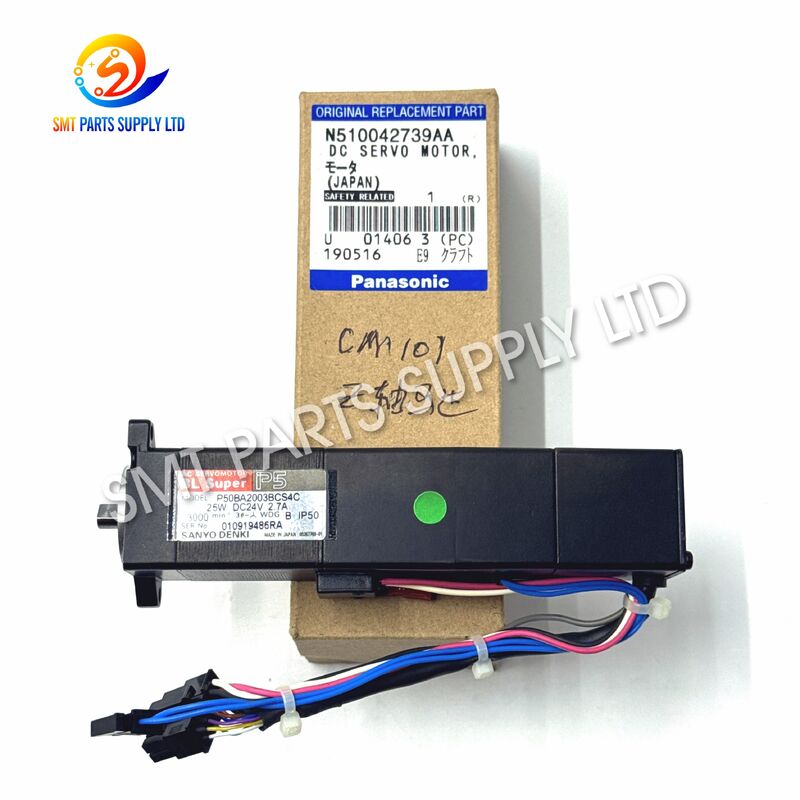

Panasonic N510042739AA MTNM000237AA P50BA2003BCSPC 25W Μηχανή για NPM CM

Το Panasonic N510042739AA MTNM000237AA P50BA2003BCSPC 25W Μηχανή είναι ένα εξάρτημα ακριβείας κίνησης σχεδιασμένο για συμβατές διαμορφώσεις εξοπλισμού SMT της Panasonic NPM και CM. Κατασκευασμένο υπό τη σειρά κινητήρων SANYO Denki P50BA, αυτή η μονάδα χρησιμοποιείται εντός του συστήματος κίνησης του μηχανήματος για να παρέχει ελεγχόμενη, επαναλαμβανόμενη κίνηση κατά τη διάρκεια λειτουργιών τοποθέτησης SMT υψηλής συχνότητας.

Για τις ομάδες συντήρησης SMT, η ακριβής αναγνώριση του κινητήρα είναι ιδιαίτερα σημαντική, επειδή κινητήρες με παρόμοια εξωτερική εμφάνιση μπορεί να χρησιμοποιούν διαφορετικές ονομαστικές ισχύς, δομές άξονα, συνδέσεις, προδιαγραφές ανάδρασης ή εφαρμογές μηχανημάτων. Αυτό το προϊόν μπορεί να αναγνωριστεί μέσω των αριθμών ανταλλακτικών της Panasonic N510042739AA και MTNM000237AA, μαζί με το μοντέλο κινητήρα P50BA2003BCSPC και ονομαστική έξοδο 25W.

Είναι κατάλληλο για συντήρηση μηχανημάτων, αντικατάσταση αντίστοιχου εγκατεστημένου κινητήρα, ανακαίνιση γραμμής παραγωγής, προληπτικό απόθεμα ανταλλακτικών και επισκευή συμβατών μηχανημάτων τοποθέτησης της Panasonic.

Βασική Αναγνώριση Προϊόντος

Αιτία

Γιατί Χρειάζεται Αντικατάσταση ένας Κινητήρας Μηχανήματος SMT;

Οι κινητήρες που είναι εγκατεστημένοι σε εξοπλισμό τοποθέτησης SMT λειτουργούν συνεχώς κατά τη διάρκεια της παραγωγής. Ανάλογα με τη διαμόρφωση του μηχανήματος, ο κινητήρας μπορεί να εκτελεί επαναλαμβανόμενους κύκλους τοποθέτησης και κίνησης καθ' όλη τη διάρκεια κάθε βάρδιας παραγωγής.

Σε μεγάλες περιόδους λειτουργίας, ο κινητήρας και το περιβάλλον μηχανικό σύστημα μπορεί να επηρεαστούν από φυσιολογική φθορά, μόλυνση, κόπωση καλωδίων, προβλήματα συνδέσεων, μηχανική αντίσταση ή άλλες συνθήκες εξοπλισμού.

Τυπικά συμπτώματα που μπορεί να οδηγήσουν τους τεχνικούς συντήρησης να επιθεωρήσουν τον κινητήρα περιλαμβάνουν:

• Ανώμαλη κίνηση κεφαλής μηχανήματος
• Συναγερμοί κίνησης άξονα
• Διακοπτόμενη κίνηση
• Αυξημένος θόρυβος λειτουργίας
• Υπερβολικοί κραδασμοί
• Ασταθής τοποθέτηση
• Αδυναμία σωστής αρχικοποίησης
• Απροσδόκητες διακοπές παραγωγής
• Μειωμένη επαναληψιμότητα κίνησης
• Συναγερμοί μηχανήματος που σχετίζονται με τον κινητήρα ή τον οδηγό

Ένας συναγερμός μηχανήματος δεν σημαίνει πάντα ότι ο ίδιος ο κινητήρας έχει υποστεί βλάβη. Ολόκληρο το σύστημα κίνησης πρέπει να επιθεωρηθεί πριν από την αντικατάσταση του εξαρτήματος.

Κοινές Περιοχές Επιθεώρησης

Η ακριβής διάγνωση βοηθά στην αποφυγή περιττής αντικατάστασης και μειώνει τον χρόνο διακοπής λειτουργίας του μηχανήματος.

Λύση

Χρησιμοποιήστε τον Σωστό Κινητήρα Βάσει Πλήρους Αναγνώρισης

Κατά την αντικατάσταση ενός κινητήρα SMT, η επιλογή πρέπει να βασίζεται σε πλήρη πληροφορία αναγνώρισης και όχι μόνο στην εμφάνιση.

Για αυτό το προϊόν, οι κύριες αναφορές αναγνώρισης είναι:

Panasonic N510042739AA
Panasonic MTNM000237AA
SANYO Denki P50BA2003BCSPC
25W

Πριν από την παραγγελία, συγκρίνετε αυτούς τους αριθμούς με τον αρχικό κινητήρα που είναι εγκατεστημένος στο μηχάνημά σας.

Συνιστώμενη Διαδικασία Επιβεβαίωσης

Βήμα 1 – Ελέγξτε την Αρχική Ετικέτα

Φωτογραφίστε την ετικέτα στον αφαιρεθέντα κινητήρα και επιβεβαιώστε τον πλήρη αριθμό μοντέλου.

Μην ελέγχετε μόνο τους πρώτους χαρακτήρες του μοντέλου, επειδή οι διαφορές στα επίθηματα μπορεί να υποδηλώνουν διαφορετική διαμόρφωση.

Βήμα 2 – Ελέγξτε τους Αριθμούς Ανταλλακτικών της Panasonic

Επιβεβαιώστε εάν η λίστα ανταλλακτικών σας, το αρχικό εξάρτημα ή το αρχείο συντήρησης αναφέρει:

• N510042739AA
• MTNM000237AA

Βήμα 3 – Επιβεβαιώστε την Ονομαστική Ισχύ

Ο κινητήρας που περιγράφεται σε αυτήν τη σελίδα έχει ονομαστική ισχύ 25W.

Διαφορετικές εκδόσεις κινητήρων SMT της Panasonic μπορεί να χρησιμοποιούν διαφορετικές προδιαγραφές ισχύος.

Βήμα 4 – Ελέγξτε τη Διαμόρφωση του Μηχανήματος

Επιβεβαιώστε την ακριβή διαμόρφωση του μηχανήματος NPM ή CM πριν από την παραγγελία.

Η οικογένεια μηχανημάτων από μόνη της μπορεί να μην εγγυάται τη συμβατότητα, επειδή διαφορετικές αναθεωρήσεις εξοπλισμού και διαμορφώσεις κεφαλής μπορούν να χρησιμοποιούν διαφορετικά εξαρτήματα.

Βήμα 5 – Συγκρίνετε Φυσικές Διεπαφές

Συγκρίνετε:

• Τύπος σύνδεσης
• Διάταξη καλωδίου
• Σώμα κινητήρα
• Οπές στήριξης
• Δομή άξονα
• Πληροφορίες ετικέτας
• Θέση εγκατάστασης

Αυτή η πρόσθετη επαλήθευση μειώνει σημαντικά τα σφάλματα αγοράς.

Προδιαγραφές

Σύγκριση Αναγνώρισης Προϊόντος

Αρκετοί κινητήρες SMT μπορεί να φαίνονται παρόμοιοι, αλλά δεν πρέπει να αντιμετωπίζονται αυτόματα ως εναλλάξιμοι.

Σημαντική Σημείωση Συμβατότητας

Ένα παρόμοιο μοντέλο κινητήρα δεν πρέπει να επιλέγεται μόνο επειδή:

• Το περίβλημα φαίνεται πανομοιότυπο
• Ο κινητήρας ανήκει στην ίδια σειρά P50BA
• Έχει παρόμοιο αριθμό ανταλλακτικού Panasonic
• Προέρχεται από την ίδια οικογένεια μηχανημάτων

Πάντα να επαληθεύετε το πλήρες μοντέλο, πλήρη αριθμό ανταλλακτικού, ονομαστική ισχύ και διαμόρφωση μηχανήματος.

Εφαρμογή

1. Συντήρηση Μηχανήματος SMT Pick and Place

Ο κινητήρας P50BA2003BCSPC μπορεί να χρησιμοποιηθεί για τη συντήρηση συμβατών διαμορφώσεων μηχανημάτων τοποθέτησης Panasonic NPM και CM, όταν η υπάρχουσα αναγνώριση του κινητήρα ταιριάζει.

Είναι κατάλληλο για επαγγελματικά τμήματα σέρβις εξοπλισμού SMT, εργοστάσια ηλεκτρονικών, ανακαινιστές μηχανημάτων και διανομείς ανταλλακτικών.

2. Επισκευή Γραμμής Παραγωγής

Η απροσδόκητη διακοπή λειτουργίας του εξοπλισμού μπορεί να διακόψει ολόκληρη τη γραμμή SMT.

Η διαθεσιμότητα του σωστού κινητήρα αντικατάστασης επιτρέπει στο προσωπικό συντήρησης να ανταποκριθεί γρήγορα μετά τη διάγνωση της αρχικής βλάβης.

3. Προληπτικό Απόθεμα Ανταλλακτικών

Τα εργοστάσια που λειτουργούν πολλά μηχανήματα SMT συχνά διατηρούν σε απόθεμα κρίσιμα ηλεκτρικά και μηχανικά εξαρτήματα.

Τυπικά ανταλλακτικά περιλαμβάνουν:

• Κινητήρες
• Ενισχυτές σερβο
• Καλώδια κινητήρα
• Αισθητήρες
• Εξαρτήματα κεφαλής
• Βαλβίδες κενού
• Ακροφύσια
• Βάσεις ακροφυσίων
• Εξαρτήματα τροφοδοτών
• Εξαρτήματα μεταφορέα
• Συναρμολογήσεις PCB
• Ιμάντες και ρουλεμάν

Το N510042739AA μπορεί να συμπεριληφθεί σε ένα απόθεμα ανταλλακτικών όταν ταιριάζει με τη διαμόρφωση του εγκατεστημένου μηχανήματος του εργοστασίου.

4. Ανακαίνιση Μηχανήματος SMT

Ο μεταχειρισμένος εξοπλισμός μπορεί να απαιτεί αντικατάσταση φθαρμένων εξαρτημάτων κίνησης πριν επιστρέψει σε πλήρη παραγωγή.

Ο κινητήρας μπορεί να χρησιμοποιηθεί κατά την ανακαίνιση όταν η αρχική προδιαγραφή αντιστοιχεί στο MTNM000237AA / N510042739AA / P50BA2003BCSPC.

Τυπικές Βιομηχανίες

Αυτός ο κινητήρας μπορεί να χρησιμοποιηθεί σε εξοπλισμό SMT που λειτουργεί σε εγκαταστάσεις παραγωγής ηλεκτρονικών, όπως:

Η λειτουργία του κινητήρα σχετίζεται με το σύστημα κίνησης του μηχανήματος και όχι με έναν συγκεκριμένο τύπο προϊόντος PCB.

Πώς Λειτουργεί

Τα μηχανήματα τοποθέτησης SMT απαιτούν πολλά συστήματα κίνησης να λειτουργούν μαζί με υψηλή επαναληψιμότητα.

Το σύστημα ελέγχου του μηχανήματος στέλνει εντολές στον αντίστοιχο κινητήρα και στα εξαρτήματα ελέγχου. Ο κινητήρας μετατρέπει την ηλεκτρική ενέργεια σε ελεγχόμενη μηχανική κίνηση, επιτρέποντας στον συνδεδεμένο μηχανισμό να κινείται σύμφωνα με τις προγραμματισμένες απαιτήσεις παραγωγής.

Ακολουθία Κίνησης

1. Εντολή Μηχανήματος

Το σύστημα ελέγχου υπολογίζει την απαιτούμενη κίνηση σύμφωνα με το πρόγραμμα παραγωγής.

2. Ενεργοποίηση Κινητήρα

Ο αντίστοιχος κινητήρας λαμβάνει την εντολή οδήγησης μέσω του συστήματος ελέγχου του μηχανήματος.

3. Μηχανική Κίνηση

Ο κινητήρας μεταφέρει ελεγχόμενη περιστροφή ή κίνηση στον σχετικό μηχανισμό του μηχανήματος.

4. Ανάδραση Θέσης

Το σύστημα ελέγχου κίνησης ελέγχει εάν η ζητούμενη θέση έχει επιτευχθεί σωστά.

5. Συνεχής Κύκλος

Η διαδικασία επαναλαμβάνεται συνεχώς κατά τη διάρκεια της παραγωγής SMT.

Επειδή αυτές οι κινήσεις μπορεί να συμβαίνουν χιλιάδες φορές κατά την κανονική λειτουργία, η σταθερή απόδοση του κινητήρα είναι σημαντική για τη συνεπή λειτουργία του εξοπλισμού.

Γιατί η Ακριβής Επιλογή Κινητήρα Έχει Σημασία

Η επιλογή ενός λανθασμένου κινητήρα SMT μπορεί να οδηγήσει σε:

• Προβλήματα εγκατάστασης
• Ασυμφωνία σύνδεσης
• Λανθασμένες διαστάσεις άξονα
• Ηλεκτρική ασυμβατότητα
• Συναγερμοί ελέγχου κίνησης
• Αποτυχία αρχικοποίησης μηχανήματος
• Ασταθής λειτουργία
• Απροσδόκητος χρόνος διακοπής λειτουργίας

Για διεθνείς παραγγελίες ανταλλακτικών, η παροχή φωτογραφιών είναι ένας από τους ευκολότερους τρόπους βελτίωσης της ακρίβειας αναγνώρισης.

Πώς να Επιλέξετε

1. Επιβεβαιώστε τον Πλήρη Αριθμό Ανταλλακτικού

Ελέγξτε εάν ο απαιτούμενος αριθμός ανταλλακτικού Panasonic είναι:

N510042739AA

Επαληθεύστε επίσης:

MTNM000237AA

Εάν ο υπάρχων κινητήρας σας έχει διαφορετική αναφορά, στείλτε τις πληροφορίες για επιβεβαίωση πριν από την παραγγελία.

2. Επιβεβαιώστε το Πλήρες Μοντέλο Κινητήρα

Το πλήρες μοντέλο κινητήρα πρέπει να ελέγχεται ως:

P50BA2003BCSPC

Οι χαρακτήρες του επιθήματος είναι σημαντικοί και δεν πρέπει να αγνοούνται.

3. Επιβεβαιώστε την Ονομαστική Ισχύ 25W

Ελέγξτε την ετικέτα του κινητήρα για την απαιτούμενη ονομαστική ισχύ.

Μην αντικαθιστάτε με διαφορετικό επίπεδο ισχύος κινητήρα χωρίς κατάλληλη τεχνική επιβεβαίωση.

4. Επιβεβαιώστε το Μοντέλο του Μηχανήματός σας

Παρέχετε το πλήρες μοντέλο μηχανήματος NPM ή CM και, όπου είναι δυνατόν, τη διαμόρφωση του μηχανήματος.

5. Παρέχετε Φωτογραφίες Προϊόντος

Οι συνιστώμενες φωτογραφίες περιλαμβάνουν:

1. Μπροστινή όψη κινητήρα
2. Πίσω όψη κινητήρα
3. Πλήρης ετικέτα κινητήρα
4. Σύνδεση
5. Άξονας
6. Αρχική θέση εγκατάστασης

6. Επιβεβαιώστε την Ποσότητα

Για ταχύτερη προσφορά, συμπεριλάβετε την απαιτούμενη ποσότητα στην ερώτησή σας.

Λίστα Ελέγχου Επαλήθευσης Αγοραστή

Συστάσεις Συντήρησης

Πριν από την εγκατάσταση του κινητήρα, επιθεωρήστε προσεκτικά τον περιβάλλοντα μηχανισμό του μηχανήματος.

Οι συνιστώμενοι έλεγχοι περιλαμβάνουν:

• Καθαρίστε την περιοχή εγκατάστασης.
• Επιθεωρήστε τον άξονα και τη σύζευξη.
• Ελέγξτε για ασυνήθιστη μηχανική αντίσταση.
• Επιθεωρήστε το καλώδιο του κινητήρα.
• Ελέγξτε τα τερματικά σύνδεσης.
• Επαληθεύστε τους σχετικούς αισθητήρες.
• Επιβεβαιώστε την κατάσταση του οδηγού του μηχανήματος.
• Συγκρίνετε τις ετικέτες του παλιού και του κινητήρα αντικατάστασης.
• Καταγράψτε την αρχική διάταξη καλωδίων.
• Δοκιμάστε την κίνηση του μηχανήματος μετά την εγκατάσταση.

Η εγκατάσταση και οι δοκιμές πρέπει να πραγματοποιούνται από εξειδικευμένο προσωπικό συντήρησης SMT σύμφωνα με τις διαδικασίες ασφαλείας του εργοστασίου.

Συχνές Ερωτήσεις

Ε1: Ποιοι είναι οι κύριοι αριθμοί αναγνώρισης για αυτόν τον κινητήρα;

Οι κύριοι αριθμοί αναγνώρισης είναι Panasonic N510042739AA, εναλλακτική αναφορά MTNM000237AA, και μοντέλο κινητήρα SANYO Denki P50BA2003BCSPC. Η ονομαστική έξοδος του κινητήρα είναι 25W.

Ε2: Είναι αυτός ο κινητήρας κατάλληλος τόσο για μηχανήματα Panasonic NPM όσο και για CM;

Παρέχεται για συμβατές διαμορφώσεις NPM και CM, αλλά η συμβατότητα πρέπει να επαληθεύεται χρησιμοποιώντας την αρχική ετικέτα του κινητήρα, το μοντέλο του μηχανήματος, τον αριθμό ανταλλακτικού, τη σύνδεση και τη θέση εγκατάστασης πριν από την αγορά.

Ε3: Μπορώ να αντικαταστήσω έναν άλλο κινητήρα P50BA με τον P50BA2003BCSPC;

Μην υποθέτετε εναλλαξιμότητα μόνο με βάση το όνομα της σειράς P50BA. Τα πλήρη επιθήματα μοντέλου, η ονομαστική ισχύς, ο άξονας, η σύνδεση και η διαμόρφωση του μηχανήματος πρέπει να ταιριάζουν ή να επιβεβαιώνονται τεχνικά πριν από την αντικατάσταση.

Ε4: Ποιες πληροφορίες πρέπει να στείλω για μια προσφορά;

Παρακαλούμε παρέχετε N510042739AA ή MTNM000237AA, μοντέλο κινητήρα P50BA2003BCSPC, μοντέλο μηχανήματος, ποσότητα, χώρα παράδοσης και καθαρές φωτογραφίες της ετικέτας του κινητήρα και των συνδέσεων.

Ε5: Τι πρέπει να ελεγχθεί πριν από την αντικατάσταση του κινητήρα;

Επιθεωρήστε τον συναγερμό του μηχανήματος, τα καλώδια, τις συνδέσεις, τη μηχανική αντίσταση, τη σύζευξη, τον άξονα, τους αισθητήρες και το σύστημα οδήγησης. Αυτό βοηθά στην επιβεβαίωση εάν ο ίδιος ο κινητήρας χρειάζεται αντικατάσταση ή εάν κάποιο άλλο εξάρτημα του μηχανήματος προκαλεί τη βλάβη.

Επικοινωνήστε μαζί μας για τον Κινητήρα Panasonic N510042739AA

Ψάχνετε για N510042739AA MTNM000237AA P50BA2003BCSPC 25W Κινητήρα ή άλλα ανταλλακτικά μηχανημάτων SMT;

Παρακαλούμε στείλτε μας:

• Αριθμός ανταλλακτικού
• Μοντέλο κινητήρα
• Μοντέλο μηχανήματος
• Απαιτούμενη ποσότητα
• Φωτογραφία ετικέτας κινητήρα
• Φωτογραφία σύνδεσης
• Προορισμός παράδοσης

Μπορούμε να βοηθήσουμε στην επαλήθευση της απαιτούμενης προδιαγραφής και στην προετοιμασία μιας προσφοράς σύμφωνα με τις απαιτήσεις αγοράς σας.

Στείλτε τον αριθμό ανταλλακτικού και την ποσότητα σας για γρήγορη επιβεβαίωση προϊόντος και προσφορά.
