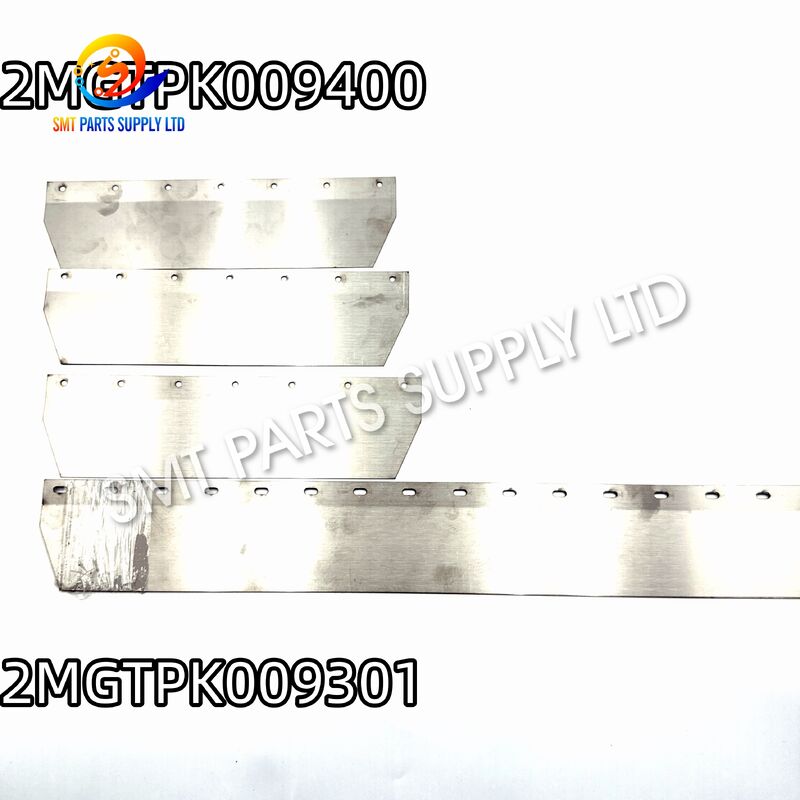

FUJI 2MGTPK009400 2MGTPK009301 M3 BKT Καλύπτης για τοποθέτηση NXT III

ΗFUJI 2MGTPK009400 2MGTPK009301 BKT Καλύπτημαείναι ένα μηχανικό ανταλλακτικό που χρησιμοποιείται στοFUJI NXT III M3 SMT μοντέρ, ειδικά γύρω από τομονάδα επεξεργασίας και κοπής ταινιών απορριμμάτωνΤο συστατικό λειτουργεί ως προστατευτικό και δομικό κάλυμμα μέσα στον μηχανισμό διάθεσης ταινίας,βοηθώντας να διατηρούνται τα συναφή εξαρτήματα του κοπτήρα κατάλληλα προστατευμένα και τοποθετημένα κατά τη λειτουργία της μηχανής.

Στην υψηλού όγκου παραγωγή SMT, η ταινία μεταφοράς τροφοδοσίας επεξεργάζεται συνεχώς μετά την επιλογή των ηλεκτρονικών εξαρτημάτων.και αποδέσμευση κενής ταινίας μεταφοράς χωρίς να παρεμβαίνει στην παραγωγή τοποθέτησηςΈνα κατεστραμμένο, λυγισμένο, χαλαρό ή λανθασμένο κάλυμμα BKT μπορεί να επηρεάσει τη γύρω μηχανική διάταξη και μπορεί να αυξήσει τον κίνδυνο παρεμβολών από ταινία.

Το 2MGTPK009400 και τα συναφή εξαρτήματα κάλυψης της σειράς 2MGTPK0093 αποτελούν επομένως πρακτικά εξαρτήματα συντήρησης για την αποκατάσταση της μηχανικής ακεραιότητας του συνόλου επεξεργασίας ταινιών απορριμμάτων NXT III M3.

Βασικές πληροφορίες για το προϊόν

Αιτία ∙ Γιατί αυτό το μέρος μπορεί να χρειαστεί αντικατάσταση

Ο μηχανισμός επεξεργασίας ταινιών απορριμμάτων μιας μηχανής ανάληψης και τοποθέτησης λειτουργεί επανειλημμένα καθ' όλη τη διάρκεια της παραγωγής.Κάθε κύκλος τροφοδοσίας παράγει άδεια ταινία μεταφοράς που πρέπει να καθοδηγείται μακριά από την περιοχή παροχής του συστατικού.

Δεδομένου ότι η περιοχή αυτή εκτελεί συνεχείς μηχανικές κινήσεις, τα περιβαλλοντικά καλύμματα και οι θόλωσες μπορούν σταδιακά να επηρεαστούν από δονήσεις, τυχαίες συγκρούσεις, ακατάλληλη εγκατάσταση, χειρισμό συντήρησης,ή μακροχρόνια μηχανική πίεση.

Τυπικές καταστάσεις που απαιτούν επιθεώρηση ή αντικατάσταση της κάλυψης BKT περιλαμβάνουν:

Παρόλο που το BKT Cover δεν είναι ηλεκτρονικό στοιχείο ελέγχου, η σωστή μηχανική του κατάσταση είναι σημαντική, επειδή το σύνολο επεξεργασίας ταινίας απορριμμάτων λειτουργεί κοντά σε κινούμενο κοπτήρα, οδηγό,Πνευματικό, και εξαρτήματα χειρισμού ταινιών.

Ο τακτικός έλεγχος βοηθά να αποφευχθεί ένα μικρό μηχανικό πρόβλημα από το να εξελιχθεί σε επαναλαμβανόμενες διακοπές στην απόρριψη ταινιών.

Λύση: Επαναφορά της συναρμολόγησης επεξεργασίας ταινιών απορριμμάτων

Αντικατάσταση κατεστραμμένουFUJI NXT III M3 BKT ΚάλυψηΒοηθά στην αποκατάσταση της αρχικής μηχανικής διάταξης γύρω από τον μηχανισμό επεξεργασίας ταινιών απορριμμάτων.

Το σωστό ανταλλακτικό μέρος παρέχει κατάλληλη κάλυψη και διατηρεί κατάλληλο διαχωρισμό μεταξύ της προστατευτικής δομής και των κοντινών κινούμενων στοιχείων.

Για τις ομάδες συντήρησης, είναι ιδιαίτερα σημαντικό να χρησιμοποιείται ο σωστός αριθμός τμήματος.Τα μέρη που φαίνονται εξωτερικά παρόμοια μπορεί να έχουν διαφορετικές τρύπες τοποθέτησης, διαστάσεις, προσανατολισμό ή εφαρμογές μηχανών-μοδίων.

Για το λόγο αυτό, οι αγοραστές θα πρέπει να προσδιορίζουν τον αριθμό του υπάρχοντος εξαρτήματος μηχανής πριν από την παραγγελία.

Η2MGTPK009400και2MGTPK009301Οι αριθμοί πρέπει να ελέγχονται σε σύγκριση με το εγκατεστημένο σύνολο επεξεργασίας ταινιών απορριμμάτων M3 για να εξασφαλίζεται η σωστή διαμόρφωση.

Πλεονεκτήματα αντικατάστασης

• Επαναφέρει τη σωστή θέση του κάλυψης γύρω από την μονάδα επεξεργασίας ταινιών απορριμμάτων.
• Βοηθά στην προστασία των μηχανικών εξαρτημάτων που σχετίζονται με το κοπτήρα.
• Διατηρεί κατάλληλο διαχωρισμό για τη μετακίνηση ταινιών απορριμμάτων.
• Υποστηρίζει σταθερή λειτουργία κατά τη συνεχή παραγωγή SMT.
• Μειώνει τους κινδύνους που προκαλούνται από κατεστραμμένα ή παραμορφωμένα μηχανικά καλύμματα.
• Παρέχει μια απλή αντικατάσταση για τη συντήρηση της μηχανής.
• Βοηθά τους τεχνικούς να διατηρήσουν την αρχική μηχανική διαμόρφωση.
• Κατάλληλο για προληπτική συντήρηση και επισκευή αποθεμάτων.

Προδιαγραφές

Εφαρμογή

ΗFUJI 2MGTPK009400 2MGTPK009301 BKT Καλύπτημαπροορίζεται κυρίως για τη συντήρηση τουΜονάδα επεξεργασίας απορριμμάτων ταινιών FUJI NXT III M3.

Είναι κατάλληλο για κατασκευαστές ηλεκτρονικών ειδών, εργοστάσια EMS, τμήματα συντήρησης SMT, ανακαινιστές μηχανών και διανομείς ανταλλακτικών που συντηρούν εξοπλισμό τοποθέτησης FUJI.

Τυπικά σενάρια εφαρμογής

Το στοιχείο αυτό μπορεί να είναι ιδιαίτερα χρήσιμο για εργοστάσια που χρησιμοποιούν πολλαπλές μονάδες FUJI NXT III, επειδή η διατήρηση των μηχανικών ανταλλακτικών διαθέσιμων μπορεί να μειώσει τις καθυστερήσεις συντήρησης.

Σε αντίθεση με τα ηλεκτρονικά πλαίσια ή τα εξαρτήματα servo, τα μηχανικά κάλυμμα μερικές φορές παραβλέπονται κατά τον σχεδιασμό ανταλλακτικών.η προσωρινή προσαρμογή ενδέχεται να μην παρέχει το σωστό διαχωρισμό που απαιτείται για μακροπρόθεσμη παραγωγή.

Η διατήρηση της σωστής κάλυψης BKT μπορεί συνεπώς να απλοποιήσει την ανταπόκριση στη συντήρηση.

Πώς Λειτουργεί

Κατά τη διάρκεια της παραγωγής SMT, τα ηλεκτρονικά εξαρτήματα τροφοδοτούνται στην μηχανή τοποθέτησης NXT III από τροφοδοτικές ταινίες.η υπόλοιπη άδεια ταινία μεταφοράς συνεχίζει μέσω του συστήματος τροφοδοσίας και διαχείρισης αποβλήτων.

Η μονάδα επεξεργασίας ταινιών απορριμμάτων NXT III M3 διαχειρίζεται την απορριμμένη αυτή ταινία έτσι ώστε να μην συσσωρεύεται γύρω από την περιοχή παραγωγής.

Ο μηχανισμός περιλαμβάνει πολλαπλά μηχανικά και πνευματικά εξαρτήματα, όπως κοπτήρες, οδηγούς, στηρίγματα, σωλήνες, μέρη τοποθέτησης και καλύμματα.

ΗΚαλύπτωση BKTαποτελεί μέρος αυτής της γύρω μηχανικής δομής.

Ο ρόλος του μπορεί να κατανοηθεί με τρεις κύριους τρόπους:

1Μηχανική προστασία

Το κάλυμμα δημιουργεί ένα φυσικό φράγμα γύρω από μέρη του μηχανισμού επεξεργασίας..

2. Τοποθέτηση συστατικών

Η δομή του στήριγματος τοποθετείται σε καθορισμένη θέση στο σύνολο επεξεργασίας ταινιών απορριμμάτων.

3. Απαλλαγή από ταινίες

Η ταινία μεταφοράς αποβλήτων απαιτεί καθαρή διαδρομή μέσω του μηχανισμού επεξεργασίας.

Όταν ένα κάλυμμα λυγίζει προς τα μέσα ή τοποθετείται λανθασμένα, μπορεί να αλλάξει το διαθέσιμο διαχωρισμό. Αυτό μπορεί να προκαλέσει μηχανικές παρεμβολές, μη φυσιολογικό θόρυβο ή ακανόνιστη κίνηση ταινίας απορριμμάτων.

Η αντικατάσταση του κατεστραμμένου εξαρτήματος αποκαθιστά τη σωστή φυσική διαμόρφωση.

Γιατί έχει σημασία η Μηχανική Ακριβότητα

Οι μηχανές FUJI NXT III είναι σχεδιασμένες για υψηλής ταχύτητας αυτοματοποιημένη τοποθέτηση.και αισθητήρες αλλά και σε μικρότερα μηχανικά εξαρτήματα.

Ένα στήριγμα ή ένα κάλυμμα με λανθασμένη γεωμετρία μπορεί να δημιουργήσει προβλήματα που είναι δύσκολο να διαγνωστούν επειδή το μηχάνημα μπορεί να συνεχίσει να λειτουργεί ενώ εμφανίζεται διαλείπουσα μηχανική παρέμβαση.

Τα πιθανά συμπτώματα μπορεί να περιλαμβάνουν:

• Η ταινία απορριμμάτων δεν απορρίπτεται ομαλά.
• Ασυνήθιστος μηχανικός θόρυβος κοντά στην περιοχή του κοπτήρα.
• Κάλυψη δονήσεων κατά τη λειτουργία της μηχανής.
• Η ταινία κολλάει περιστασιακά στις γύρω δομές.
• Ορατή κάμψη ή παραμόρφωση.
• Ακατάλληλη διαγραφή μετά από προηγούμενη συντήρηση.
• Δυσκολία εγκατάστασης της συσκευής επεξεργασίας ταινιών απορριμμάτων.

Όταν αυτά τα συμπτώματα εμφανίζονται, οι τεχνικοί πρέπει να επιθεωρήσουν ολόκληρο το μηχανικό σύστημα αντί να υποθέσουν ότι το ίδιο το κοπτήρα είναι ελαττωματικό.

Πώς να επιλέξετε το σωστό κάλυμμα BKT

Επειδή τα μηχανήματα FUJI NXT χρησιμοποιούν διαφορετικές ενότητες και μηχανικές διαμορφώσεις, δεν συνιστάται η επιλογή του ανταλλακτικού με βάση μόνο την εμφάνιση.

Χρησιμοποιήστε την ακόλουθη διαδικασία πριν παραγγείλετε.

Βήμα 1 Επαλήθετε τη σειρά μηχανής

Βεβαιώνεται ότι ο εξοπλισμός είναι:

FUJI NXT III SMT τοποθέτης

Οι πλατφόρμες NXT I, NXT II, NXT III και άλλες πλατφόρμες FUJI μπορούν να χρησιμοποιούν διαφορετικά μηχανικά εξαρτήματα.

Βήμα 2 Επαλήθευση της ενότητας

Επιβεβαιώστε ότι το στοιχείο απαιτείται για:

Μονάδα NXT III M3

Οι ενότητες M3 και M6 μπορούν να χρησιμοποιούν διαφορετικά στοιχεία επεξεργασίας ταινιών απορριμμάτων.

Βήμα 3 Ελέγξτε τον αριθμό τμήματος

Συγκρίνετε τον αριθμό στον υπάρχοντα κατάλογο εξαρτημάτων, στο εγχειρίδιο συντήρησης, στο BOM ή στα ανταλλακτικά μηχανών.

Οι σχετικοί αριθμοί για αυτό το προϊόν περιλαμβάνουν:

• 2MGTPK009400
• 2MGTPK009301

Η επιβεβαίωση αριθμού εξαρτήματος είναι ο πιο αξιόπιστος τρόπος για να αποφευχθεί η παραγγελία οπτικά παρόμοιου αλλά ασυμβίβαστου εξαρτήματος.

Βήμα 4 Επαλήθευση της περιοχής εγκατάστασης

Αυτό το προϊόν συνδέεται με:

Μ3 Μονάδα επεξεργασίας αποβλήτων ταινιών

Εάν το ζητούμενο εξαρτήμα προέρχεται από άλλη συναρμολόγηση, στείλτε τον τρέχοντα αριθμό εξαρτήματος ή σαφείς φωτογραφίες εγκατάστασης για επιβεβαίωση.

Βήμα 5 Ελέγξτε τη σωματική κατάσταση

Πριν αντικαταστήσετε το κάλυμμα, ελέγξτε:

Σύσταση συντήρησης

Κατά την αντικατάσταση της κάλυψης BKT, οι τεχνικοί θα πρέπει επίσης να επιθεωρούν τα γύρω εξαρτήματα στην μονάδα επεξεργασίας ταινιών αποβλήτων.

Ένα κατεστραμμένο κάλυμμα μπορεί να προκλήθηκε από άλλο μηχανικό πρόβλημα και όχι από κανονική φθορά.

Ελέγξτε για:

• Ελαφριά βίδες στερέωσης.
• Λάθος θέση του κοπτήρα.
• Συγκεντρωμένη ταινία μεταφοράς.
• Τυλιγμένα στοιχεία οδηγού.
• Ξένα αντικείμενα μέσα στην περιοχή της ταινίας αποβλήτων.
• Ασυνήθιστη πνευματική κίνηση.
• Λάθος εγκατάσταση εξαρτημάτων συντήρησης.

Μετά την εγκατάσταση, ελέγξτε με το χέρι τη μηχανική διαφάνεια σύμφωνα με τη διαδικασία συντήρησης του μηχανήματος πριν επιστρέψετε τον εξοπλισμό στην αυτόματη παραγωγή.

Το σύστημα ταινιών απορριμμάτων πρέπει να λειτουργεί ελεύθερα χωρίς το νέο κάλυμμα να έρχεται σε επαφή με τα κινούμενα μέρη.

Πλεονεκτήματα αγοράς για τις ομάδες συντήρησης SMT

Το FUJI 2MGTPK009400 / 2MGTPK009301 BKT Cover είναι ένα πρακτικό ανταλλακτικό για εταιρείες που λειτουργούν σε γραμμές παραγωγής NXT III.

Οι αγορές που βασίζονται στην ακριβή μηχανή και τον αριθμό του εξαρτήματος προσφέρουν αρκετά πλεονεκτήματα:

Για διεθνή εργοστάσια SMT, διανομείς και εταιρείες υπηρεσιών συντήρησης, πολλά ανταλλακτικά FUJI μπορούν επίσης να ενοποιηθούν σε ένα αίτημα αγοράς για ευκολότερη προμήθεια.

Γενικές ερωτήσεις

1Για ποιο μηχάνημα χρησιμοποιείται το FUJI 2MGTPK009400;

Το FUJI 2MGTPK009400 χρησιμοποιείται στηνFUJI NXT III M3 μοντέρΗ συσκευή αυτή προσδιορίζεται ως κάλυψη BKT και πρέπει να επιβεβαιώνεται με αριθμό μέρους πριν από την αντικατάσταση.

2Ποια είναι η λειτουργία του BKT Cover;

Το κάλυμμα BKT παρέχει μηχανική προστασία και δομική τοποθέτηση γύρω από τον μηχανισμό επεξεργασίας ταινίας απορριμμάτων.Βοηθά στη διατήρηση του κατάλληλου διαχωρισμού γύρω από τα μέρη που σχετίζονται με το κοπτήρα και υποστηρίζει τη σταθερή επεξεργασία ταινίας μεταφοράς αποβλήτων κατά την παραγωγή SMT.

3. Χρησιμοποιούνται το 2MGTPK009400 και το 2MGTPK009301 για την ίδια περιοχή μηχανής;

Και τα δύο νούμερα συνδέονται με την οικογένεια NXT III M3 BKT Cover.Οι αγοραστές πρέπει να παρέχουν τον υπάρχοντα αριθμό μέρους ή φωτογραφία εξαρτήματος πριν από την παραγγελία..

4Πότε πρέπει να αντικατασταθεί το BKT Cover;

Η αντικατάσταση συνιστάται όταν το κάλυμμα είναι λυγισμένο, κατεστραμμένο, χαλαρό, παραμορφωμένο, λείπει ή προκαλεί παρεμβολές στον μηχανισμό της ταινίας απορριμμάτων.και ο δρόμος της ταινίας απορριμμάτων θα πρέπει επίσης να επιθεωρηθεί.

5Ποιες πληροφορίες πρέπει να παρέχω πριν ζητήσω προσφορά;

Παρακαλείστε να παρέχετε το μοντέλο μηχανής FUJI, τον τύπο της μονάδας, τον απαιτούμενο αριθμό μέρους, την ποσότητα και κατά προτίμηση μια φωτογραφία του υπάρχοντος εξαρτήματος.Οι πληροφορίες αυτές επιτρέπουν ταχύτερο έλεγχο της συμβατότητας και μειώνουν την πιθανότητα παραγγελίας εσφαλμένου μηχανικού μέρους.
