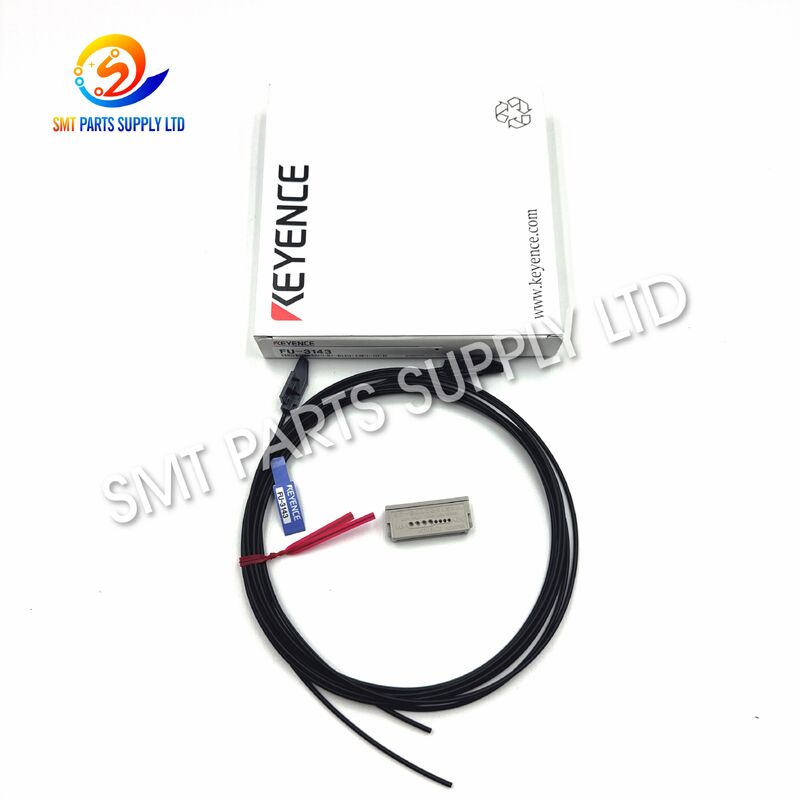

FUJI KEYENCE 2MGTCA002600 FU-3143 NXT III Αισθητήρας ράγας

FUJI KEYENCE 2MGTCA002600 FU-3143 NXT III αισθητήρας σιδηροδρόμων

ΗFUJI KEYENCE 2MGTCA002600 FU-3143 NXT III αισθητήρας ινών σιδηροδρόμουείναι ένα συστατικό αισθητήρα οπτικών ινών που χρησιμοποιείται στο τμήμα τροχιάς και μεταφορέα PCB των μηχανών τοποθέτησης SMT FUJI NXT III. Ο πρωταρχικός του ρόλος είναι να βοηθά το μηχάνημα στην ανίχνευση της παρουσίας, της διέλευσηςκαι θέση μεταφοράς των συνόλων PCB κατά την αυτόματη παραγωγή.

Σε μια γραμμή SMT υψηλής ταχύτητας, η αξιόπιστη ανίχνευση PCB είναι απαραίτητη για τον συντονισμό της κίνησης του μεταφορέα, της φόρτωσης της πλακέτας, της τοποθέτησης, της μεταφοράς και της αλληλουχίας παραγωγής.Λάθος εγκατάσταση, ή ασταθής αισθητήρας σιδηροτροχιάς μπορεί να προκαλέσει διαλείπουσα ανίχνευση PCB, συναγερμούς μεταφοράς, σφάλματα αναμονής επιφάνειας ή περιττές σταματήσεις μηχανής.

Η2MGTCA002600 / FU-3143παρέχει κατάλληλη λύση αντικατάστασης κατά τη συντήρηση της αντίστοιχης θέσης ανίχνευσης σιδηροτροχιάς NXT III.Η ορθή επαλήθευση του αριθμού των εξαρτημάτων πριν από την παραγγελία βοηθά τις ομάδες συντήρησης να μειώσουν τα λάθη εγκατάστασης και να αποκαταστήσουν την κανονική λειτουργία της μηχανής αποτελεσματικά.

Αιτία

Γιατί Συμβαίνουν Προβλήματα Ανίχνευσης Σιδηροδρόμων PCB

Η μεταφορά PCB σε ένα SMT εξαρτάται από την ακριβή επικοινωνία μεταξύ των μηχανικών εξαρτημάτων μεταφοράς και των συσκευών αισθητήρα.η μηχανή μπορεί να μην αναγνωρίζει σωστά όταν εισέρχεται ένα PCB, περνά μέσα, φτάνει σε καθορισμένο σημείο μεταφοράς ή εγκαταλείπει την αντίστοιχη θέση μεταφοράς.

Συχνές αιτίες περιλαμβάνουν:

Επειδή ο αισθητήρας σιδηροδρόμου λειτουργεί ως μέρος του συστήματος ανίχνευσης μεταφοράς PCB του μηχανήματος, οι τεχνικοί πρέπει να επιθεωρήσουν τόσο τον αισθητήρα όσο και το περιβάλλον εγκατάστασης πριν αντικαταστήσουν τα μέρη.

Ένα σφάλμα μεταφοράς δεν σημαίνει αυτόματα ότι το FU-3143 έχει αποτύχει.και οι ρυθμίσεις της μηχανής θα πρέπει επίσης να ελέγχονται.

Λύση

Επαναφορά αξιόπιστης ανίχνευσης PCB με τον σωστό αισθητήρα

Όταν η επιθεώρηση επιβεβαιώνει ότι ο αντίστοιχος αισθητήρας ινών σιδηροδρόμου είναι κατεστραμμένος ή δεν παρέχει πλέον σταθερή ανίχνευση, αντικαθίσταται με τον σωστό αισθητήρα ινών σιδηροδρόμου.FUJI 2MGTCA002600 / KEYENCE FU-3143μπορεί να βοηθήσει στην αποκατάσταση της λειτουργίας ανίχνευσης PCB του συστήματος μεταφοράς NXT III.

Η χρήση του σωστού μοντέλου είναι ιδιαίτερα σημαντική επειδή οι αισθητήρες ινών παρόμοιας εμφάνισης μπορεί να έχουν διαφορετικές οπτικές δομές, διαμορφώσεις καλωδίων, διαστάσεις εγκατάστασης ή χαρακτηριστικά ανίχνευσης.

Για την αντικατάσταση συντήρησης, συνιστούμε να επιβεβαιώσετε:

• Υφιστάμενος αριθμός εξαρτήματος FUJI στο μηχάνημα ή στο αρχείο συντήρησης.
• Μοντέλο αισθητήρα με την ένδειξη:Άλλες ουσίες.
• Η μηχανική παραγωγή είναιFUJI NXT III.
• Τοποθεσία εγκατάστασης είναι η αντίστοιχη θέση ανίχνευσης σιδηροτροχιάς PCB ή μεταφορέα.
• Η διαδρομή και η διαμόρφωση ταιριάζουν με το αρχικό στοιχείο.
• Ο συνδεδεμένος ενισχυτής ή το ηλεκτρονικό αισθητήρα λειτουργούν σωστά.
• Η μηχανική κίνηση της σιδηροτροχιάς είναι φυσιολογική πριν από την αντικατάσταση του αισθητήρα.

Η διαδικασία επαλήθευσης αυτή μπορεί να μειώσει την περιττή αντικατάσταση εξαρτημάτων και να αποφύγει την παραγγελία οπτικά παρόμοιου αλλά ασυμβίβαστου αισθητήρα.

Προδιαγραφές

FUJI 2MGTCA002600 FU-3143 Προδιαγραφές αισθητήρα

Σημείωση:Οι ηλεκτρικές παράμετροι όπως η τάση του ενισχυτή, η έξοδος διακόπτη και η απόσταση ανίχνευσης πρέπει να επαληθεύονται σύμφωνα με το πλήρες σύστημα αισθητήρων που είναι εγκατεστημένο στο μηχάνημα.Το FU-3143 χρησιμοποιείται ως συστατικό αισθητήρα ινών και λειτουργεί μαζί με το αντίστοιχο ηλεκτρονικό αισθητήρα στον εξοπλισμό.

Εφαρμογή

Χρησιμοποιείται ο αισθητήρας FU-3143

Η2MGTCA002600 FU-3143Χρησιμοποιείται κυρίως σε εξοπλισμό παραγωγής SMT FUJI NXT III, όπου πρέπει να ανιχνεύεται η θέση ή η παρουσία PCB κατά τη μεταφορά της πλακέτας.

Τυπικές εφαρμογές περιλαμβάνουν:

Κατάλληλες βιομηχανίες

Ο αισθητήρας αυτός απαιτείται συνήθως από:

• Εταιρεία παραγωγής SMT.
• Παρασκευαστές PCB.
• Κατασκευαστές ηλεκτρονικών συσκευών.
• Γραμμές παραγωγής αυτοκινητοβιομηχανικών ηλεκτρονικών.
• Κατασκευαστές ηλεκτρονικών ειδών.
• Κατασκευαστές PCB βιομηχανικού ελέγχου.
• Εργοστάσια εξοπλισμού επικοινωνίας.
• Εταιρείες συντήρησης μηχανών SMT.
• Τμήματα εξυπηρέτησης εξοπλισμού FUJI.
• Διανομείς ανταλλακτικών SMT.

Για τα εργοστάσια που λειτουργούν συνεχώς μηχανές FUJI NXT III, η διατήρηση των συνηθισμένων συστατικών αισθητήρων διαθέσιμων ως ανταλλακτικά συντήρησης μπορεί να συμβάλει στη μείωση του χρόνου επισκευής όταν εμφανίζονται απροσδόκητα σφάλματα των αισθητήρων.

Πώς Λειτουργεί

Αρχή ανίχνευσης οπτικών ινών

ΗΆλλες ουσίεςΧρησιμοποιεί οπτική μετάδοση μέσω της ινών για την ανίχνευση των αλλαγών που προκαλούνται από το αντικείμενο-στόχο.

Στην εφαρμογή σιδηροδρόμων NXT III, η ακολουθία ανίχνευσης μπορεί να γίνει κατανοητή ως εξής:

1Το φως μεταδίδεται μέσω του συστήματος των ινών.

Η σχετική ηλεκτρονική αισθητήρα παρέχει το οπτικό σήμα που χρησιμοποιείται από την μονάδα αισθητήρα ινών.

2Ένα PCB εισέρχεται στην περιοχή ανίχνευσης.

Καθώς η πλακέτα κυκλώματος κινείται μέσα από τη σιδηροτροχιά μεταφοράς, η παρουσία της αλλάζει την οπτική κατάσταση στο σημείο ανίχνευσης.

3Το σύστημα αισθητήρων αναγνωρίζει την αλλαγή.

Η μονάδα ινών μεταφέρει την οπτική αλλαγή στο αντίστοιχο ηλεκτρονικό αισθητήρα.

4Το μηχάνημα επεξεργάζεται ένα σήμα ανίχνευσης.

Το σύστημα ελέγχου NXT III χρησιμοποιεί την κατάσταση του αισθητήρα ως μέρος της λογικής μεταφοράς PCB και αλληλουχίας μηχανών.

5Η διαδικασία μεταφοράς συνεχίζεται.

Μετά την ορθή αναγνώριση της θέσης του PCB, η μηχανή μπορεί να συντονίσει την επόμενη μεταφορά της πλακέτας ή τη σχετική λειτουργία τοποθέτησης.

Αυτή η μέθοδος ανίχνευσης χωρίς επαφή είναι κατάλληλη για την αυτοματοποιημένη παραγωγή SMT, επειδή δεν απαιτείται από το PCB να ενεργοποιεί μηχανικά έναν συμβατικό διακόπτη ορίου στο σημείο ανίχνευσης.

Γιατί πρέπει να διορθώνουμε τα θέματα ανίχνευσης σιδηροδρόμων

Μια μηχανή τοποθέτησης κάνει κάτι περισσότερο από το να μετακινεί ένα PCB από τη μία πλευρά στην άλλη.

Η αξιόπιστη ανίχνευση PCB βοηθά στην υποστήριξη:

Επομένως, ακόμη και ένα μικρό συστατικό αισθητήρα μπορεί να έχει σημαντική επίδραση στον χρόνο λειτουργίας της μηχανής.

Πώς να Επιλέξετε

Πώς να επιβεβαιώσετε τον σωστό αισθητήρα FUJI NXT

Προτού στείλετε μια ερώτηση, συγκρίνετε τις ακόλουθες πληροφορίες με τον αισθητήρα που είναι εγκατεστημένος επί του παρόντος στο μηχάνημά σας.

1Επιβεβαιώστε τον αριθμό τμήματος FUJI.

Ο απαιτούμενος αριθμός τμήματος FUJI πρέπει να είναι:

2MGTCA002600

Η επαλήθευση αριθμού εξαρτήματος είναι το πιο σημαντικό βήμα κατά την αντικατάσταση εξαρτημάτων μηχανής SMT.

2Επιβεβαιώστε το μοντέλο KEYENCE

Ελέγξτε αν η μονάδα ινών είναι σήμανση:

Άλλες ουσίες

Μην επιλέγετε έναν άλλο αισθητήρα ινών σειράς FU μόνο και μόνο επειδή η εξωτερική εμφάνιση φαίνεται παρόμοια.

3Επιβεβαιώστε τη γενιά της μηχανής.

Το προϊόν αυτό προσδιορίζεται κυρίως για:

FUJI NXT III

Οι μηχανές NXT, NXT II και NXT III μπορούν να χρησιμοποιούν διαφορετικές διαμορφώσεις αισθητήρων σε διαφορετικές τοποθεσίες.

4Επιβεβαιώστε τη θέση εγκατάστασης.

Βεβαιώνεται ότι το απαιτούμενο στοιχείο χρησιμοποιείται στο:

Το τμήμα ανίχνευσης σιδηροτροχιάς / μεταφορέα / πλακέτας PCB.

Το μηχάνημα NXT περιέχει πολλούς διαφορετικούς αισθητήρες για κεφαλές, μονάδες, τροφοδοσίες, άξονες, καλύμματα και μηχανισμούς μεταφοράς.

5. Στείλε μια φωτογραφία όταν ο αριθμός του μέρους είναι ασαφής

Εάν η ετικέτα του μηχανήματος ή η σήμανση του αισθητήρα δεν είναι ευανάγνωστη, στείλτε μας:

Η ομάδα μας μπορεί να συγκρίνει τις πληροφορίες πριν από την προσφορά για να μειώσει τον κίνδυνο εσφαλμένης παραγγελίας.

Σύσταση συντήρησης

Για να διατηρηθεί σταθερή ανίχνευση PCB, οι τεχνικοί πρέπει να επιθεωρούν περιοδικά την περιοχή εγκατάστασης αισθητήρων.

Οι συνιστώμενοι έλεγχοι περιλαμβάνουν:

• Κρατήστε την περιοχή οπτικής ανίχνευσης καθαρή.
• Απομάκρυνση της υπερβολικής σκόνης και των υπολειμμάτων παραγωγής.
• Αποφύγετε να τραβάτε ή να λυγίζετε απότομα το καλώδιο ινών.
• Ελέγξτε τη θέση τοποθέτησης μετά τη συντήρηση των σιδηροδρόμων.
• Ελέγξτε την διαδρομή του καλωδίου για μηχανικές παρεμβολές.
• Βεβαιωθείτε ότι ο αισθητήρας είναι ασφαλώς εγκατεστημένος.
• Ελέγξτε τις σχετικές ενδείξεις ενισχυτή κατά την αντιμετώπιση προβλημάτων.
• Επιβεβαιώστε ότι οι ιμάντες μεταφοράς κινούνται κανονικά.
• Αποφύγετε περιττές ρυθμίσεις όταν το σύστημα λειτουργεί σωστά.

Τα στοιχεία των ινών πρέπει να χειρίζονται προσεκτικά κατά τη διάρκεια της συντήρησης, επειδή η υπερβολική κάμψη, συντριβή ή έλξη μπορεί να επηρεάσει τη μετάδοση του οπτικού σήματος.

Πλεονεκτήματα για τη συντήρηση SMT

Αριθμός μέρους Ειδική αντικατάσταση

Ο συνδυασμός2MGTCA002600 και FU-3143καθιστά την ταυτοποίηση απλή για τις ομάδες συντήρησης που αναζητούν τον σωστό αισθητήρα NXT III.

Σχεδιασμένο για ανίχνευση PCB

Το στοιχείο συνδέεται με την ανίχνευση πλακέτων στο τμήμα σιδηροδρόμου και μεταφορέα και όχι με τη γενική ανίχνευση εγγύτητας μηχανής.

Υποστηρίζει τη συνέχεια της παραγωγής

Η σταθερή ανίχνευση PCB βοηθά το μηχάνημα να διατηρήσει τη σωστή ακολουθία κατά τη διάρκεια της αυτόματης μεταφοράς της πλακέτας.

Ανίχνευση χωρίς επαφή

Η ανίχνευση με οπτικές ίνες επιτρέπει την ανίχνευση PCB χωρίς μηχανική επαφή με την πλακέτα κυκλώματος στο σημείο ανίχνευσης.

Εύκολη ταυτοποίηση ανταλλακτικού

Η παροχή τόσο του αριθμού τμήματος FUJI όσο και του μοντέλου ινών KEYENCE απλοποιεί την επικοινωνία μεταξύ των μηχανικών παραγωγής, των τμημάτων συντήρησης και των ομάδων αγορών.

Κατάλληλο για προληπτικό εφεδρικό απόθεμα

Τα εργοστάσια που χρησιμοποιούν πολλαπλά μηχανήματα FUJI NXT III μπορούν να διατηρούν κρίσιμους αισθητήρες σε αποθεματικό συντήρησης για να μειώσουν τον χρόνο στάσης που προκαλείται από την αναμονή ανταλλακτικών.

Γενικές ερωτήσεις

Ε: Για τι χρησιμοποιείται το FUJI 2MGTCA002600 FU-3143;

Είναι ένα συστατικό αισθητήρα οπτικών ινών που χρησιμοποιείται στο σιδηροτροχείο ή το τμήμα μεταφορέα των FUJI NXT III SMT.Η κύρια εφαρμογή του είναι η ανίχνευση της παρουσίας PCB ή της κίνησης της πλακέτας, έτσι ώστε η μηχανή να μπορεί να συντονίσει σωστά τη σειρά μεταφοράς PCB.

Ε2: Είναι το 2MGTCA002600 το ίδιο με το KEYENCE FU-3143;

Για την παρούσα εφαρμογή NXT III,2MGTCA002600είναι ο αριθμός τμήματος FUJI που συνδέεται με τοKEYENCE FU-3143Οι αγοραστές θα πρέπει να παρέχουν και τους δύο αριθμούς όταν ζητούν προσφορά για να εξασφαλιστεί η ακριβής ταυτοποίηση.

Ε3: Μπορεί το FU-3143 να χρησιμοποιηθεί σε κάθε μηχανή FUJI NXT;

Δεν πρέπει να θεωρείται ότι ταιριάζει σε κάθε γενιά NXT ή σε κάθε θέση αισθητήρα.Πάντα να επιβεβαιώνετε το μοντέλο της μηχανής., τοποθεσία εγκατάστασης και αρχικός αριθμός μέρους πριν από την παραγγελία.

Ε4: Τι πρέπει να ελέγξω εάν το μηχάνημα έχει διαλείπουσα ανίχνευση PCB;

Ελέγξτε την καθαρότητα του αισθητήρα, την κατάσταση της ινών, την ευθυγράμμιση της τοποθέτησης, τη διαδρομή του καλωδίου, τα συναφή ηλεκτρονικά αισθητήρα, την κίνηση του μεταφορέα και την κατάσταση των σιδηροδρόμων PCB.Εάν η μονάδα ινών FU-3143 είναι κατεστραμμένη ή ασταθής, μπορεί να απαιτηθεί αντικατάσταση μετά την επιβεβαίωση του ελαττωματικού ελέγχου.

Ε5: Ποιες πληροφορίες πρέπει να παρέχω για προσφορά;

Παρακαλούμε να παρέχετεFUJI αριθμός τμήματος 2MGTCA002600,KEYENCE μοντέλο FU-3143Αυτό επιτρέπει την ταχύτερη επαλήθευση του προϊόντος και βοηθά στην αποφυγή της παραγγελίας του λάθος αισθητήρα NXT.

Επικοινωνήστε μαζί μας

Χρειάζομαι τοFUJI KEYENCE 2MGTCA002600 FU-3143 NXT III αισθητήρας ινών σιδηροδρόμουγια συντήρηση μηχανών ή εφεδρικό απόθεμα;

Στείλε μας τοαριθμός εξαρτήματος, μοντέλο μηχανής, απαιτούμενη ποσότητα και φωτογραφία αισθητήραγια επαλήθευση.

Παρέχουμε ανταλλακτικά μηχανών SMT για συντήρηση, επισκευή και υποστήριξη στην γραμμή παραγωγής.Διαθεσιμότητα, προσφορά, χρόνο προετοιμασίας και λεπτομέρειες αποστολής.

Ζητήστε την προσφορά σας τώρα και επιτρέψτε μας να επιβεβαιώσουμε τον σωστό αισθητήρα για τη μηχανή FUJI NXT III σας.
