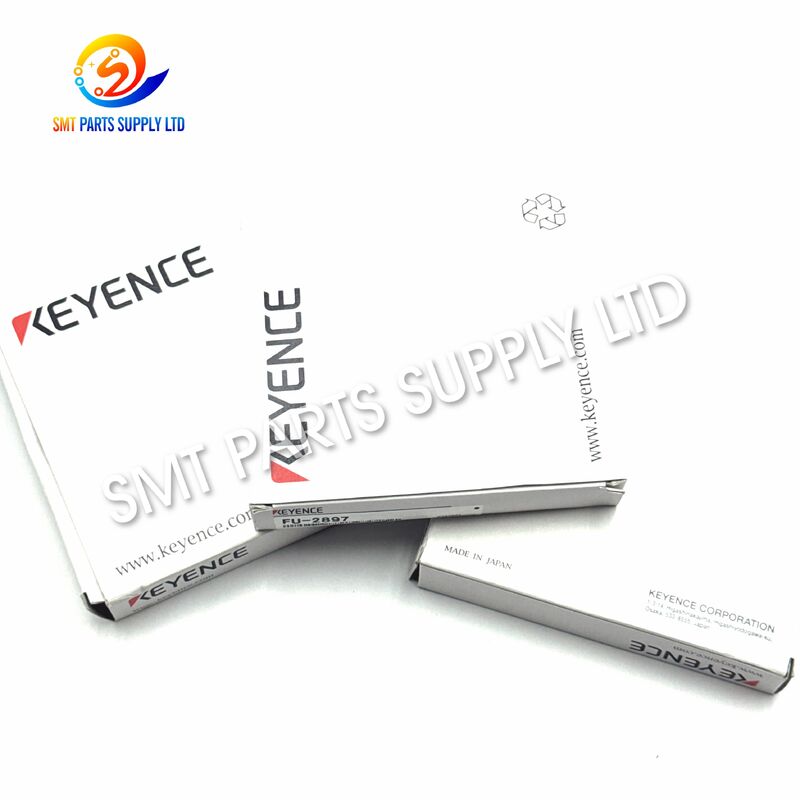

FUJI XS03502 XS03503 KEYENCE FU-2897 Αισθητήρας Οπτικής Ίνας για NXT II

Ο αισθητήρας οπτικής ίνας FUJI XS03502 XS03503 KEYENCE FU-2897 έχει σχεδιαστεί για τις αντίστοιχες θέσεις ανίχνευσης του μηχανήματος SMT FUJI NXT II. Υποστηρίζει αξιόπιστη ανίχνευση παρουσίας PCB και θέσης μεταφορικής ταινίας κατά τη διάρκεια της αυτόματης μεταφοράς πλακετών. Κατάλληλο για συντήρηση μηχανημάτων, αντικατάσταση και απόθεμα ανταλλακτικών. Ο ακριβής αριθμός εξαρτήματος και η θέση εγκατάστασης πρέπει να επιβεβαιωθούν πριν από την παραγγελία.

II. Πλήρης Περιγραφή Προϊόντος

Αισθητήρας Οπτικής Ίνας FU-2897 για Ανίχνευση Μεταφορικής Ταινίας PCB FUJI NXT II

Επισκόπηση Προϊόντος

Ο Αισθητήρας Οπτικής Ίνας FUJI XS03502 XS03503 KEYENCE FU-2897 είναι ένα οπτικό εξάρτημα ανίχνευσης που χρησιμοποιείται σε αντίστοιχες εφαρμογές μηχανών SMT pick-and-place FUJI NXT II. Συνδέεται κυρίως με την ανίχνευση της μεταφορικής ταινίας, της τροχιάς και της θέσης μεταφοράς του PCB, βοηθώντας το μηχάνημα να αναγνωρίσει την παρουσία πλακέτας κατά την αυτοματοποιημένη παραγωγή.

Η αξιόπιστη ανίχνευση είναι σημαντική, επειδή το σύστημα μεταφορικής ταινίας πρέπει να προσδιορίσει σωστά πότε ένα PCB φτάνει ή αποχωρεί από μια συγκεκριμένη θέση πριν ξεκινήσει η επόμενη ακολουθία του μηχανήματος. Εάν ο εγκατεστημένος αισθητήρας οπτικής ίνας μολυνθεί, καταστραφεί, ευθυγραμμιστεί λανθασμένα ή είναι ασταθής, η μεταφορά PCB μπορεί να σταματήσει απροσδόκητα ή να δημιουργήσει συναγερμούς που σχετίζονται με την ανίχνευση.

Αυτός ο αισθητήρας είναι κατάλληλος για επισκευή μηχανημάτων FUJI NXT II, προληπτική συντήρηση, ανακατασκευή μεταχειρισμένου εξοπλισμού και απόθεμα ανταλλακτικών. Επειδή τα XS03502 και XS03503 είναι ξεχωριστές αναφορές FUJI, οι πελάτες πρέπει να επιβεβαιώσουν τον υπάρχοντα αριθμό εξαρτήματος, τη διαμόρφωση του μηχανήματος και τη θέση εγκατάστασης πριν από την τοποθέτηση παραγγελίας.

Αιτία

Γιατί Χρειάζεται Αντικατάσταση ένας Αισθητήρας Οπτικής Ίνας FUJI NXT II;

Οι αισθητήρες οπτικής ίνας λειτουργούν συνεχώς κατά τη διάρκεια της παραγωγής SMT. Παρόλο που είναι συμπαγή εξαρτήματα, η κατάστασή τους μπορεί να επηρεάσει άμεσα τη σταθερότητα της μεταφοράς PCB.

Τυπικές αιτίες βλάβης περιλαμβάνουν:

Μόλυνση

Τα τμήματα μεταφοράς PCB μπορεί να συσσωρεύουν σκόνη, υπολείμματα ροής ή άλλες μολύνσεις παραγωγής. Εάν η άκρη της οπτικής ίνας λερωθεί, η μετάδοση φωτός μπορεί να μειωθεί και η ανίχνευση μπορεί να γίνει ασταθής.

Μηχανική Ζημιά

Τα καλώδια οπτικής ίνας είναι σχετικά λεπτά. Η υπερβολική έλξη, σύνθλιψη ή κάμψη κατά τη συντήρηση του μηχανήματος μπορεί να καταστρέψει την εσωτερική δομή της ίνας.

Λανθασμένη Θέση

Η ανίχνευση με οπτική ίνα εξαρτάται από τη σωστή τοποθέτηση. Ακόμα και ένας λειτουργικός αισθητήρας μπορεί να παράγει αναξιόπιστα αποτελέσματα εάν το άκρο ανίχνευσης απομακρυνθεί από το σωστό σημείο ανίχνευσης του PCB.

Γηράσκοντα Εξαρτήματα

Τα εργοστάσια που λειτουργούν σε δύο ή τρεις βάρδιες επιβαρύνουν σημαντικά τους αισθητήρες μεταφορικής ταινίας με ώρες λειτουργίας. Η διαθεσιμότητα ανταλλακτικών αισθητήρων μπορεί να μειώσει τον χρόνο διακοπής λειτουργίας όταν συμβεί μια βλάβη.

Λύση

Η αντικατάσταση ενός ασταθούς αισθητήρα οπτικής ίνας με το σωστό μοντέλο μπορεί να αποκαταστήσει την αξιόπιστη ανίχνευση παρουσίας και θέσης PCB.

Για καλύτερα αποτελέσματα, η αντικατάσταση δεν πρέπει να βασίζεται μόνο στην οπτική εμφάνιση. Παρόμοιοι αισθητήρες οπτικής ίνας μπορεί να διαφέρουν στον αριθμό εξαρτήματος, στο μήκος της ίνας, στη διαδρομή εγκατάστασης ή στη θέση του μηχανήματος.

Προτεινόμενη Διαδικασία Αντικατάστασης

Για διεθνείς αγοραστές, συνιστάται η αποστολή καθαρών φωτογραφιών του υπάρχοντος αισθητήρα. Μια φωτογραφία του αριθμού εξαρτήματος, της πλήρους διάταξης της οπτικής ίνας και της θέσης εγκατάστασης μπορεί να βελτιώσει σημαντικά την ακρίβεια αναγνώρισης.

Προδιαγραφές

Αναφορά Επιλογής Μοντέλου

Τα XS03502 και XS03503 είναι σχετικές αναφορές αισθητήρων οπτικής ίνας FUJI, αλλά δεν πρέπει να αντιμετωπίζονται αυτόματα ως το ίδιο αντικείμενο.

Η ασφαλέστερη μέθοδος αγοράς είναι η αντιστοίχιση του αριθμού που είναι ήδη εγκατεστημένος στο μηχάνημα.

Εφαρμογή

Μηχάνημα SMT FUJI NXT II

Ο αισθητήρας προορίζεται για τις αντίστοιχες θέσεις ανίχνευσης στον εξοπλισμό παραγωγής SMT FUJI NXT II.

Ο κύριος ρόλος του συνδέεται με την ανίχνευση της παρουσίας ή της κίνησης ενός PCB κατά τη διάρκεια της αυτόματης μεταφοράς.

Ανίχνευση Μεταφορικής Ταινίας PCB

Κατά τη διάρκεια της κανονικής παραγωγής SMT, τα PCB κινούνται μέσω διαφορετικών σταδίων του μηχανήματος.

Ένας αισθητήρας οπτικής ίνας μπορεί να τοποθετηθεί σε μια καθορισμένη θέση μεταφορικής ταινίας για να ανιχνεύσει εάν η πλακέτα έχει φτάσει στο απαιτούμενο σημείο.

Μόλις ληφθούν οι πληροφορίες ανίχνευσης, το μηχάνημα μπορεί να συνεχίσει την προγραμματισμένη ακολουθία μεταφοράς.

Ανίχνευση Παρουσίας PCB

Η αξιόπιστη ανίχνευση παρουσίας PCB βοηθά στην αποφυγή λανθασμένης ακολουθίας του μηχανήματος.

Εάν μια πλακέτα δεν ανιχνευθεί σωστά, το σύστημα μπορεί να διακόψει την παραγωγή επειδή το μηχάνημα δεν μπορεί να επιβεβαιώσει εάν έχει ολοκληρωθεί το στάδιο μεταφοράς.

Επισκευή Μηχανήματος

Ο αισθητήρας οπτικής ίνας XS03502 / XS03503 μπορεί να ληφθεί υπόψη όταν οι τεχνικοί εντοπίζουν ένα κατεστραμμένο, μολυσμένο ή ασταθές οπτικό εξάρτημα ανίχνευσης κατά τη συντήρηση του FUJI NXT II.

Προληπτική Συντήρηση

Οι ομάδες συντήρησης μπορεί να αντικαταστήσουν παλιούς αισθητήρες πριν από την πλήρη βλάβη όταν εμφανίζεται επαναλαμβανόμενη αστάθεια ανίχνευσης.

Αυτό μπορεί να βοηθήσει στην αποφυγή απροσδόκητου χρόνου διακοπής λειτουργίας κατά τη διάρκεια προγραμματισμένης παραγωγής.

Απόθεμα Ανταλλακτικών

Τα εργοστάσια που χρησιμοποιούν πολλαπλά μηχανήματα FUJI NXT II μπορεί να διατηρούν σε απόθεμα τους αισθητήρες που απαιτούνται συχνά.

Οι αισθητήρες οπτικής ίνας είναι σχετικά μικρά εξαρτήματα, αλλά η έλλειψη ανταλλακτικού μπορεί να σταματήσει τη μεταφορά PCB μέχρι να φτάσει το σωστό εξάρτημα.

Τυπικές Βιομηχανίες

Πώς Λειτουργεί

Ο αισθητήρας οπτικής ίνας FU-2897 λειτουργεί μέσω οπτικής ανίχνευσης.

Ένα στοιχείο οπτικής ίνας καθοδηγεί φως προς τη θέση ανίχνευσης. Όταν ένα PCB ή ένας σχετικός στόχος εισέρχεται στην περιοχή ανίχνευσης, η οπτική κατάσταση αλλάζει.

Το σύστημα ανίχνευσης αναγνωρίζει αυτήν την αλλαγή και παρέχει ένα σήμα που χρησιμοποιείται από την ακολουθία ελέγχου του μηχανήματος.

Βασική Ακολουθία Λειτουργίας

1. Το PCB εισέρχεται στην περιοχή της μεταφορικής ταινίας.

Η πλακέτα κινείται προς την καθορισμένη θέση ανίχνευσης.

2. Ο στόχος φτάνει στον αισθητήρα οπτικής ίνας.

Η παρουσία του PCB αλλάζει την κατάσταση του εκπεμπόμενου ή ανακλώμενου φωτός.

3. Το σύστημα ανίχνευσης αναγνωρίζει την αλλαγή.

Οι οπτικές πληροφορίες μετατρέπονται σε σήμα ανίχνευσης.

4. Το μηχάνημα λαμβάνει επιβεβαίωση.

Το σύστημα ελέγχου αναγνωρίζει ότι το PCB έχει φτάσει στην αναμενόμενη θέση.

5. Ξεκινά η επόμενη λειτουργία.

Το μηχάνημα μπορεί να συνεχίσει τη μεταφορά της πλακέτας ή την επόμενη διαδικασία παραγωγής σύμφωνα με το πρόγραμμά του.

Γιατί οι Αισθητήρες Οπτικής Ίνας είναι Κατάλληλοι για Εξοπλισμό SMT

Οι οπτικές ίνες είναι χρήσιμες μέσα σε συμπαγή μηχανήματα SMT επειδή το άκρο ανίχνευσης μπορεί να εγκατασταθεί σε περιοχές με περιορισμένο χώρο.

Πώς να Επιλέξετε

1. Ελέγξτε τον Αρχικό Αριθμό Εξαρτήματος

Πρώτα προσδιορίστε εάν το εγκατεστημένο εξάρτημα είναι:

XS03502

ή

XS03503

Μην επιλέγετε μόνο με βάση τη λέξη "FU-2897."

2. Επιβεβαιώστε το Μηχάνημα

Παρέχετε τις πλήρεις πληροφορίες του μηχανήματος:

Μάρκα: FUJI

Σειρά: NXT II

Εάν είναι διαθέσιμο, παρέχετε επίσης τη μονάδα του μηχανήματος ή τη θέση στη γραμμή παραγωγής.

3. Επιβεβαιώστε τη Θέση Εγκατάστασης

Χρήσιμες πληροφορίες περιλαμβάνουν:

• Είσοδος μεταφορικής ταινίας.
• Έξοδος μεταφορικής ταινίας.
• Τμήμα μεταφοράς PCB.
• Σημείο ανίχνευσης τροχιάς.
• Εσωτερικός μηχανισμός μεταφοράς.

Διαφορετικές θέσεις μπορεί να χρησιμοποιούν παρόμοιους αισθητήρες οπτικής ίνας.

4. Ελέγξτε το Μήκος της Οπτικής Ίνας

Το μήκος της οπτικής ίνας είναι σημαντικό.

Ένας αισθητήρας με τη σωστή οπτική λειτουργία αλλά λανθασμένο μήκος καλωδίου μπορεί να μην ταιριάζει στην αρχική θέση δρομολόγησης.

5. Συγκρίνετε το Υπάρχον Εξάρτημα

Πριν από την εγκατάσταση, συγκρίνετε:

• Αριθμός εξαρτήματος.
• Σχήμα οπτικής ίνας.
• Μήκος καλωδίου.
• Άκρο ανίχνευσης.
• Θέση τοποθέτησης.
• Κατεύθυνση δρομολόγησης.

6. Στείλτε Φωτογραφίες Όταν ο Αριθμός Είναι Ασαφής

Για ακριβή αναγνώριση, παρακαλούμε παρέχετε:

Αυτό είναι ιδιαίτερα χρήσιμο για παλαιότερα μηχανήματα όπου η αρχική ετικέτα μπορεί να είναι δύσκολο να διαβαστεί.

Οδηγός Παραγγελίας

Για ταχύτερη προσφορά, προετοιμάστε τις ακόλουθες πληροφορίες:

Σαφείς πληροφορίες επιτρέπουν στον προμηθευτή να επαληθεύσει το προϊόν πριν από την προσφορά.

Συστάσεις Συντήρησης

Διατηρήστε την Οπτική Ίνα Καθαρή

Η σκόνη στο σημείο ανίχνευσης μπορεί να μειώσει τη σταθερότητα ανίχνευσης.

Επιθεωρήστε και καθαρίστε την περιοχή ανίχνευσης κατά τη διάρκεια της τακτικής συντήρησης του μηχανήματος.

Αποφύγετε την Απότομη Κάμψη

Μην λυγίζετε το καλώδιο οπτικής ίνας πέρα από την κανονική διαδρομή εγκατάστασής του.

Η υπερβολική κάμψη μπορεί να επηρεάσει την οπτική μετάδοση.

Μην Τραβάτε την Οπτική Ίνα

Κατά την αφαίρεση ή την εγκατάσταση του εξαρτήματος, χειριστείτε το προσεκτικά αντί να τραβάτε απευθείας την οπτική ίνα.

Ελέγξτε την Ευθυγράμμιση

Μετά την εγκατάσταση, επαληθεύστε ότι ο αισθητήρας είναι σωστά ευθυγραμμισμένος με τη θέση ανίχνευσης του PCB.

Δοκιμάστε Πριν από την Πλήρη Παραγωγή

Εκτελέστε μια δοκιμή μεταφοράς PCB μετά την αντικατάσταση και επιβεβαιώστε τη σταθερή ανίχνευση πριν επιστρέψετε το μηχάνημα σε πλήρη παραγωγή.

Συχνές Ερωτήσεις

Ε1. Για ποιο μηχάνημα χρησιμοποιείται ο αισθητήρας οπτικής ίνας XS03503 FU-2897;

Ο αισθητήρας οπτικής ίνας XS03503 FU-2897 χρησιμοποιείται σε αντίστοιχες εφαρμογές μηχανημάτων SMT FUJI NXT II, κυρίως για οπτική ανίχνευση που σχετίζεται με μηχανισμούς μεταφορικής ταινίας, τροχιάς και μεταφοράς PCB.

Ε2. Είναι τα XS03502 και XS03503 εναλλάξιμα;

Δεν πρέπει να θεωρούνται αυτόματα εναλλάξιμα. Είναι ξεχωριστές αναφορές FUJI. Παρακαλούμε επαληθεύστε τον υπάρχοντα αριθμό εξαρτήματος, τη διαμόρφωση του μηχανήματος, το μήκος της οπτικής ίνας και τη θέση εγκατάστασης πριν από την αγορά.

Ε3. Ποια είναι η κύρια λειτουργία αυτού του αισθητήρα;

Η κύρια λειτουργία του είναι η οπτική ανίχνευση παρουσίας ή θέσης PCB. Οι πληροφορίες ανίχνευσης υποστηρίζουν την αυτόματη ακολουθία της μεταφορικής ταινίας και βοηθούν το μηχάνημα να συντονίσει τη μεταφορά PCB κατά τη διάρκεια της παραγωγής SMT.

Ε4. Ποιες πληροφορίες απαιτούνται πριν από την παραγγελία;

Παρακαλούμε παρέχετε το μοντέλο του μηχανήματος FUJI, τον αρχικό αριθμό εξαρτήματος, την απαιτούμενη ποσότητα, τη θέση εγκατάστασης και καθαρές φωτογραφίες του υπάρχοντος αισθητήρα. Συνιστάται επίσης η παροχή πληροφοριών για το μήκος της οπτικής ίνας.

Ε5. Μπορεί αυτό το προϊόν να αγοραστεί ως ανταλλακτικό συντήρησης;

Ναι. Οι αισθητήρες οπτικής ίνας είναι πρακτικά ανταλλακτικά προληπτικής συντήρησης για εργοστάσια που λειτουργούν μηχανήματα FUJI NXT II, ειδικά όπου η συνεχής παραγωγή καθιστά σημαντική την ταχεία αντικατάσταση.

Επικοινωνήστε Μαζί Μας

Χρειάζεστε έναν ανταλλακτικό αισθητήρα οπτικής ίνας FUJI XS03502, XS03503 ή KEYENCE FU-2897 για το μηχάνημά σας NXT II;

Παρακαλούμε στείλτε μας τον αριθμό εξαρτήματος, το μοντέλο του μηχανήματος, την ποσότητα και φωτογραφίες του αρχικού αισθητήρα. Μπορούμε να βοηθήσουμε στην αναγνώριση του προϊόντος πριν από την προσφορά και να μειώσουμε τον κίνδυνο αγοράς λανθασμένου αισθητήρα.

Υποστηρίζουμε απαιτήσεις για μεμονωμένες αντικαταστάσεις, απόθεμα συντήρησης και αγορά ανταλλακτικών SMT σε παρτίδες.

Στείλτε την ερώτησή σας για τιμή, διαθεσιμότητα, επιλογές κατάστασης, χρόνο παράδοσης και πληροφορίες αποστολής.
