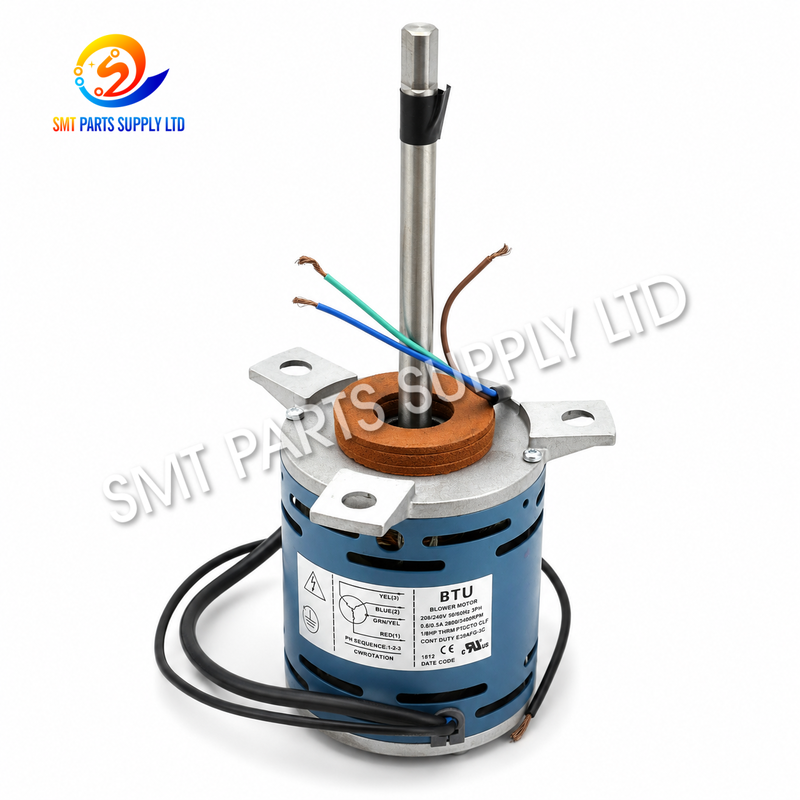

ElectroCraft E39AFG-3C 5209822 BTU Reflow Oven Hot Air Motor

Ηλεκτροκινητήρας E39AFG-3C 5209822 BTU Φούρνου Αναρροής Κινητήρας Ζεστού Αέρα

Ο Ηλεκτροκινητήρας E39AFG-3C 5209822 BTU Φούρνου Αναρροής Κινητήρας Ζεστού Αέρα είναι ένας βιομηχανικός κινητήρας επαγωγής που χρησιμοποιείται για την κίνηση του ανεμιστήρα κυκλοφορίας ζεστού αέρα μέσα σε συμβατούς φούρνους αναρροής BTU. Έχει σχεδιαστεί για λειτουργία 208/240V AC, τριφασική, 50/60Hz, με περίπου 1/8 HP ισχύ εξόδου και υψηλή ταχύτητα περιστροφής κατάλληλη για εφαρμογές συνεχούς κυκλοφορίας.

Κατά τη συγκόλληση αναρροής SMT, η ελεγχόμενη ροή αέρα είναι απαραίτητη για την ομοιόμορφη μεταφορά θερμότητας σε κάθε ζώνη επεξεργασίας. Ο κινητήρας E39AFG-3C παρέχει την μηχανική περιστροφή που απαιτείται από τη διάταξη του ανεμιστήρα, βοηθώντας στη διατήρηση συνεχούς συναγωγής μέσα στον φούρνο. Είναι κατάλληλος για αντικατάσταση συντήρησης, προληπτικό απόθεμα ανταλλακτικών και επισκευές όπου το μοντέλο E39AFG-3C ή ο αριθμός εξαρτήματος 5209822 ταιριάζει με την υπάρχουσα εγκατάσταση.

Για ακριβή αντικατάσταση, οι αγοραστές πρέπει να επιβεβαιώσουν την πινακίδα του κινητήρα, την τάση, τις διαστάσεις του άξονα, τη θέση τοποθέτησης, τη διαμόρφωση καλωδίωσης και το αρχικό μοντέλο του φούρνου πριν από την παραγγελία.

Αιτία

Γιατί ένας κινητήρας ζεστού αέρα φούρνου αναρροής μπορεί να χρειαστεί αντικατάσταση

Οι φούρνοι αναρροής λειτουργούν συχνά για μεγάλους κύκλους παραγωγής υπό συνθήκες υψηλής θερμοκρασίας. Ο κινητήρας κυκλοφορίας μπορεί επομένως να υποστεί σταδιακή μηχανική και ηλεκτρική φθορά.

Συνήθεις αιτίες περιλαμβάνουν:

Τυπικά συμπτώματα συντήρησης μπορεί να περιλαμβάνουν αφύσικο θόρυβο, υπερβολικές δονήσεις, μειωμένη ροή αέρα, ασταθή ταχύτητα κινητήρα, υπερθέρμανση, αργή εκκίνηση ή πλήρη αδυναμία περιστροφής.

Αυτά τα συμπτώματα πρέπει να ελέγχονται προσεκτικά, επειδή προβλήματα ροής αέρα μπορεί επίσης να προέρχονται από τη φτερωτή του ανεμιστήρα, τη θέρμανση, το φίλτρο, τον αεραγωγό, την ηλεκτρική τροφοδοσία ή το σύστημα ελέγχου.

Λύση

Ο Ηλεκτροκινητήρας E39AFG-3C 5209822 παρέχει μια πρακτική λύση αντικατάστασης όταν ο αρχικός κινητήρας του φούρνου αναρροής έχει φτάσει στο τέλος της διάρκειας ζωής του ή δεν παρέχει πλέον αξιόπιστη κυκλοφορία.

Η σωστή αντικατάσταση του κινητήρα βοηθά στην αποκατάσταση της μηχανικής κίνησης του συστήματος του ανεμιστήρα και υποστηρίζει την κανονική ροή αέρα του φούρνου.

Οφέλη αντικατάστασης

• Βοηθά στην αποκατάσταση σταθερής περιστροφής του ανεμιστήρα.
• Υποστηρίζει συνεχή κυκλοφορία ζεστού αέρα.
• Μειώνει προβλήματα που προκαλούνται από φθαρμένα ρουλεμάν κινητήρα.
• Κατάλληλο για προληπτικό απόθεμα συντήρησης.
• Σαφής αναγνώριση μοντέλου και αριθμού εξαρτήματος.
• Απλοποιεί την αγορά ανταλλακτικών συντήρησης.
• Κατάλληλο για βιομηχανικά περιβάλλοντα παραγωγής SMT.
• Βοηθά στη μείωση απροσδόκητου χρόνου διακοπής λειτουργίας του φούρνου.

Η αντικατάσταση πρέπει πάντα να ταιριάζει με την αρχική ηλεκτρική και μηχανική διαμόρφωση.

Προδιαγραφές

Βασικές Πληροφορίες Αναγνώρισης

Ένας κινητήρας με παρόμοιες εξωτερικές διαστάσεις δεν πρέπει να θεωρείται αυτόματα εναλλάξιμος. Η ηλεκτρική ονομαστική τιμή, η δομή του άξονα και η διαμόρφωση τοποθέτησης πρέπει επίσης να ταιριάζουν.

Εφαρμογή

Ο κινητήρας ζεστού αέρα E39AFG-3C προορίζεται κυρίως για το σύστημα κυκλοφορίας συμβατών φούρνων συγκόλλησης αναρροής BTU.

Τυπικές εφαρμογές περιλαμβάνουν:

Γραμμές Συναρμολόγησης Πλακετών SMT

Χρησιμοποιείται σε φούρνους αναρροής που εγκαθίστανται μετά από εξοπλισμό pick-and-place για αναρροή πάστας συγκόλλησης.

Ηλεκτρονική Κατασκευή

Κατάλληλο για περιβάλλοντα παραγωγής που κατασκευάζουν:

• Ηλεκτρονικά αυτοκινήτων.
• Ηλεκτρονικά ευρείας κατανάλωσης.
• Πλακέτες βιομηχανικού ελέγχου.
• Προϊόντα επικοινωνίας.
• Συναρμολογήσεις LED.
• Ηλεκτρονικά ισχύος.
• Ηλεκτρονικές μονάδες.
• Προϊόντα συμβολαίου κατασκευής EMS.

Συντήρηση Φούρνου Αναρροής

Μπορεί να διατηρηθεί ως ανταλλακτικό συντήρησης για εργοστάσια που λειτουργούν συμβατούς φούρνους αναρροής BTU.

Έργα Επισκευής Μηχανών

Κατάλληλο για αντικατάσταση όταν ο υπάρχων κινητήρας έχει ζημιά στα ρουλεμάν, ηλεκτρική βλάβη, ασταθή ταχύτητα ή μηχανική φθορά.

Πώς Λειτουργεί

1. Τριφασική Τροφοδοσία Ενεργοποιεί τον Κινητήρα

Ο E39AFG-3C λειτουργεί χρησιμοποιώντας τριφασική τροφοδοσία AC. Όταν εφαρμόζεται ηλεκτρική ισχύς, ο κινητήρας παράγει περιστροφική δύναμη.

2. Ο Άξονας Κινεί τον Ανεμιστήρα

Ο περιστρεφόμενος άξονας του κινητήρα συνδέεται μηχανικά με τη σχετική διάταξη ανεμιστήρα ή φτερωτής κυκλοφορίας.

3. Ο Ανεμιστήρας Κινεί Αέρα

Ο ανεμιστήρας ωθεί αέρα διεργασίας μέσω της εσωτερικής διαδρομής κυκλοφορίας του φούρνου αναρροής.

4. Ο Αέρας Διέρχεται από την Περιοχή Θέρμανσης

Τα θερμαντικά στοιχεία αυξάνουν τη θερμοκρασία του αέρα σύμφωνα με τις ρυθμίσεις κάθε ζώνης αναρροής.

5. Θερμός Αέρας Κυκλοφορεί Γύρω από την Πλακέτα

Ο κυκλοφορών αέρας μεταφέρει θερμική ενέργεια στην πλακέτα, τα εξαρτήματα και την πάστα συγκόλλησης καθώς η πλακέτα διέρχεται από τον φούρνο.

6. Η Συνεχής Περιστροφή Υποστηρίζει τη Θερμική Σταθερότητα

Η σταθερή περιστροφή του ανεμιστήρα συμβάλλει στην επαναλήψιμη συναγωγή και την προβλέψιμη μεταφορά θερμότητας.

Ο ίδιος ο κινητήρας δεν ρυθμίζει τη θερμοκρασία. Λειτουργεί σε συνδυασμό με τους θερμαντήρες του φούρνου, τους αισθητήρες, τους ελεγκτές, τους ανεμιστήρες και τους αεραγωγούς.

Σχέση Συστήματος

Αυτός είναι ο λόγος για τον οποίο η διάγνωση του κινητήρα πρέπει να συνδυάζεται με την επιθεώρηση ολόκληρου του συστήματος κυκλοφορίας.

Πώς να Επιλέξετε

1. Επιβεβαιώστε το Ακριβές Μοντέλο

Ελέγξτε αν η αρχική πινακίδα του κινητήρα αναγράφει:

E39AFG-3C

Η αναγνώριση του μοντέλου πρέπει να είναι το πρώτο σημείο σύγκρισης.

2. Επιβεβαιώστε τον Αριθμό Εξαρτήματος

Επαληθεύστε αν η τεκμηρίωση του μηχανήματος ή τα υπάρχοντα ανταλλακτικά αναφέρουν:

5209822

3. Ελέγξτε την Τάση

Η απαιτούμενη αναφορά είναι:

208/240V AC

Διαφορετική ονομαστική τάση δεν πρέπει να εγκατασταθεί χωρίς μηχανική επιβεβαίωση.

4. Ελέγξτε τη Συχνότητα

Επιβεβαιώστε:

50/60Hz

Η συχνότητα επηρεάζει άμεσα την ταχύτητα λειτουργίας του κινητήρα επαγωγής.

5. Επιβεβαιώστε την Τριφασική Τροφοδοσία

Ο κινητήρας προορίζεται για τριφασική ηλεκτρική διαμόρφωση.

6. Συγκρίνετε την Ταχύτητα Κινητήρα

Η ταχύτητα αναφοράς είναι περίπου:

2800/3400 RPM

Μια σημαντική διαφορά ταχύτητας μπορεί να επηρεάσει τη ροή αέρα του ανεμιστήρα και την απόδοση του φούρνου.

7. Συγκρίνετε τον Άξονα

Ελέγξτε:

• Διάμετρος άξονα.
• Μήκος άξονα.
• Σχεδιασμός άκρου άξονα.
• Σύνδεση ανεμιστήρα.
• Κατεύθυνση περιστροφής.

8. Συγκρίνετε τις Διαστάσεις Τοποθέτησης

Επαληθεύστε:

• Απόσταση οπών τοποθέτησης.
• Μέγεθος σώματος κινητήρα.
• Δομή βάσης στήριξης.
• Προσανατολισμός εγκατάστασης.

9. Παρέχετε Πληροφορίες Μηχανήματος

Για πιο αποτελεσματική επιβεβαίωση, παρέχετε:

Η παροχή αυτών των λεπτομερειών μπορεί να μειώσει τον κίνδυνο παραγγελίας λανθασμένου κινητήρα.

Συνηθισμένα Συμπτώματα Αντικατάστασης

Αφύσικος Θόρυβος Κινητήρα

Τρίξιμο ή μεταλλικός θόρυβος μπορεί να υποδηλώνει φθορά ρουλεμάν.

Αυξανόμενες Δονήσεις

Ελέγξτε τον κινητήρα, τον άξονα, την τοποθέτηση και την ισορροπία του ανεμιστήρα.

Μειωμένη Ροή Αέρα

Ένας κινητήρας με ασταθή ή μειωμένη ταχύτητα μπορεί να επηρεάσει την κυκλοφορία.

Υπερθέρμανση Κινητήρα

Πιθανές αιτίες περιλαμβάνουν μηχανική αντίσταση, λανθασμένη τάση, φθορά ρουλεμάν ή ηλεκτρικά προβλήματα.

Αδυναμία Εκκίνησης

Ελέγξτε την ηλεκτρική τροφοδοσία, την κατάσταση φάσης, την καλωδίωση, τα τυλίγματα του κινητήρα και το μηχανικό φορτίο πριν από την αντικατάσταση.

Συστάσεις Συντήρησης

Η τακτική επιθεώρηση μπορεί να βοηθήσει στον εντοπισμό φθοράς του κινητήρα πριν συμβεί διακοπή παραγωγής.

Η συντήρηση και οι ηλεκτρολογικές εργασίες πρέπει να εκτελούνται από εξειδικευμένους τεχνικούς, ακολουθώντας τις ισχύουσες διαδικασίες ασφαλείας του εξοπλισμού.

Γιατί η Ακριβής Αντικατάσταση Έχει Σημασία

Η επιλογή ενός κινητήρα φούρνου αναρροής μόνο με βάση την εμφάνιση μπορεί να οδηγήσει σε λανθασμένη αγορά.

Δύο παρόμοιοι κινητήρες μπορεί να διαφέρουν σε:

• Τάση.
• Ρεύμα.
• Φάση.
• Συχνότητα.
• Ταχύτητα.
• Ισχύς εξόδου.
• Διάμετρος άξονα.
• Μήκος άξονα.
• Κατεύθυνση περιστροφής.
• Μοτίβο τοποθέτησης.
• Ηλεκτρική σύνδεση.

Για αυτόν τον λόγο, ο συνδυασμός ElectroCraft E39AFG-3C και 5209822 πρέπει να ελέγχεται μαζί με τη φυσική διαμόρφωση του κινητήρα.

Συχνές Ερωτήσεις

Ε1. Για τι χρησιμοποιείται ο ElectroCraft E39AFG-3C 5209822;

Χρησιμοποιείται για την κίνηση του ανεμιστήρα κυκλοφορίας ζεστού αέρα σε συμβατούς φούρνους αναρροής BTU, βοηθώντας στη διατήρηση συνεχούς ροής αέρα μέσω των ζωνών θερμικής επεξεργασίας κατά την παραγωγή συγκόλλησης πλακετών SMT.

Ε2. Ποιες ηλεκτρικές προδιαγραφές πρέπει να ελεγχθούν πριν από την παραγγελία;

Επαληθεύστε τις προδιαγραφές λειτουργίας 208/240V AC, 50/60Hz, τριφασικής, περίπου 1/8 HP ισχύ εξόδου και τις αρχικές προδιαγραφές της πινακίδας του κινητήρα πριν από την αγορά του ανταλλακτικού.

Ε3. Μπορεί αυτός ο κινητήρας να ταιριάζει σε κάθε φούρνο αναρροής BTU;

Όχι. Οι φούρνοι BTU μπορεί να χρησιμοποιούν διαφορετικές διαμορφώσεις κινητήρων ανάλογα με το μοντέλο και την αναθεώρηση του μηχανήματος. Πάντα να επιβεβαιώνετε το μοντέλο, τον αριθμό εξαρτήματος, τον άξονα, τις διαστάσεις τοποθέτησης, τις ηλεκτρικές προδιαγραφές και τις πληροφορίες του μηχανήματος.

Ε4. Τι πληροφορίες πρέπει να στείλω για επιβεβαίωση συμβατότητας;

Παρακαλούμε παρέχετε E39AFG-3C, αριθμό εξαρτήματος 5209822, απαιτούμενη ποσότητα, μοντέλο φούρνου, αριθμό σειράς μηχανήματος, φωτογραφία πινακίδας κινητήρα, φωτογραφία άξονα και φωτογραφίες εγκατάστασης όποτε είναι δυνατόν.

Ε5. Πότε πρέπει να αντικατασταθεί ο κινητήρας ζεστού αέρα;

Η αντικατάσταση μπορεί να είναι απαραίτητη όταν η επιθεώρηση επιβεβαιώνει θόρυβο ρουλεμάν, υπερβολικές δονήσεις, υπερθέρμανση, ασταθή περιστροφή, χαμηλή ταχύτητα ανεμιστήρα, ηλεκτρική βλάβη ή αδυναμία εκκίνησης κατά την κανονική λειτουργία του φούρνου.

Επικοινωνήστε Μαζί Μας

Για τιμή, διαθεσιμότητα αποθέματος, πρόγραμμα παράδοσης ή επιβεβαίωση συμβατότητας, παρακαλούμε στείλτε το μοντέλο προϊόντος, τον αριθμό εξαρτήματος, την απαιτούμενη ποσότητα και φωτογραφίες του αρχικού κινητήρα.

Για έργα συντήρησης φούρνων αναρροής BTU, η παροχή του μοντέλου του φούρνου και του αριθμού σειράς του μηχανήματος μπορεί να βοηθήσει στη βελτίωση της ακρίβειας αναγνώρισης ανταλλακτικών. Μεγάλες ποσότητες και απαιτήσεις για ανταλλακτικά συντήρησης μπορούν επίσης να προσφερθούν σύμφωνα με το σχέδιο αγορών σας.
