Κιτ Συντήρησης Κεφαλής Yamaha KLW-M715H-00 HM για Μηχανές SMT YSM10 YSM20R - Λύση Προληπτικής Συντήρησης και Επισκευής Κεφαλής

Yamaha KLW-M715H-00 HM Head Maintenance Kit YSM10 YSM20R

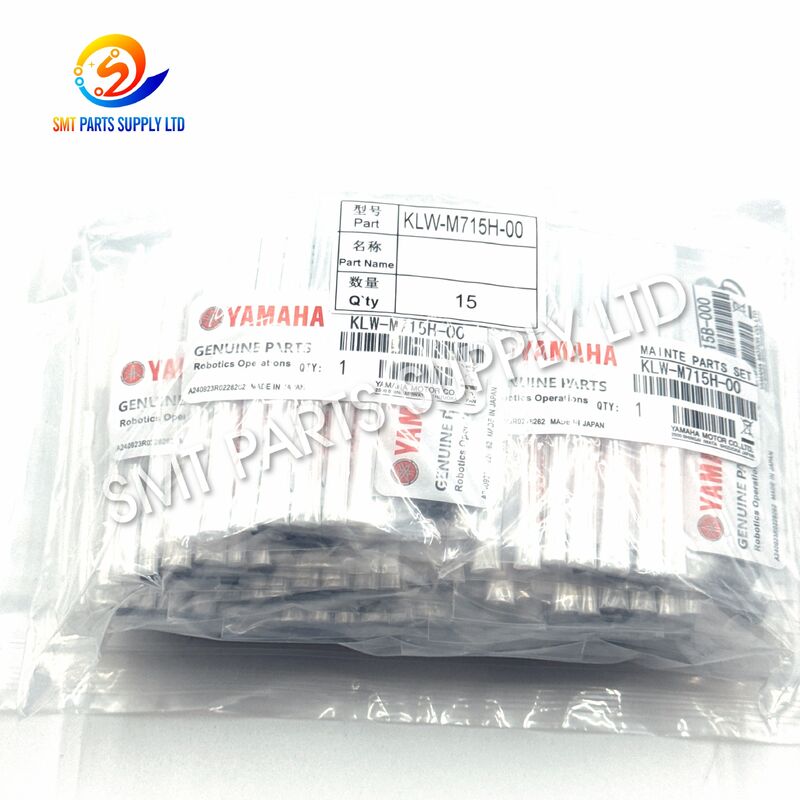

Το κιτ συντήρησης Yamaha KLW-M715H-00 έχει σχεδιαστεί για την τακτική συντήρηση και επισκευή της κεφαλής τοποθέτησης HM που χρησιμοποιείται στις μηχανές συλλογής και τοποθέτησης Yamaha YSM10 και YSM20R SMT. Συνδυάζει πολλά εξαρτήματα κεφαλής που συντηρούνται συχνά σε ένα βολικό πακέτο, απλοποιώντας την αγορά ανταλλακτικών, τον προγραμματισμό προληπτικής συντήρησης και την προετοιμασία επείγουσας επισκευής.

Το αναφερόμενο κιτ περιλαμβάνει στοιχεία φίλτρου KLW-M8527-001, εξαρτήματα φλάντζας KLW-M715B-000, φύλλα ελατηρίων KG7-M7137-A03, ελατήρια πλάκας KLW-M714W-000, 90990-08J016 βίδες με κεφαλή πλάκας και 90901, και 90990-17J082 O-rings. Το KLW-M8527-001 αναγνωρίζεται συνήθως ως φίλτρο κεφαλής YSM10/YSM20, ενώ τα KLW-M715B-000, KG7-M7137-A03 και KLW-M714W-000 αναγνωρίζονται αντίστοιχα ως φλάντζα, φύλλο ελατηρίου και ελατήριο πλάκας.

Αντικαθιστώντας μολυσμένα, συμπιεσμένα, κουρασμένα ή φθαρμένα εξαρτήματα σέρβις, το προσωπικό συντήρησης μπορεί να συμβάλει στη διατήρηση της σφράγισης υπό κενό, της κίνησης των ακροφυσίων, της σταθερότητας παραλαβής εξαρτημάτων και της αξιόπιστης λειτουργίας της κεφαλής. Το κιτ είναι κατάλληλο για προγραμματισμένη συντήρηση, έργα γενικής επισκευής, εργασίες αντιμετώπισης προβλημάτων και εργοστασιακό απόθεμα ανταλλακτικών.

Το KLW-M715B-000 αναφέρεται ως φλάντζα, το KLW-M714W-000 ως ελατήριο πλάκας και το 90990-08J016 ως βίδα με κεφαλή λεκάνης στις αναφερόμενες πληροφορίες αξεσουάρ κεφαλής HM.

Οι αναφορές 90990-17J081 και 90990-17J082 προσδιορίζονται ως δακτύλιοι Ο που χρησιμοποιούνται στις ισχύουσες θέσεις ακροφυσίων της Yamaha.

Σπουδαίος:Οι ποσότητες εξαρτημάτων και η ακριβής διαμόρφωση του κιτ συντήρησης θα πρέπει να επιβεβαιώνονται με τον αριθμό σειράς του μηχανήματος, τον τύπο κεφαλής, τη διαμόρφωση ακροφυσίων, το εγχειρίδιο συντήρησης ή τα υπάρχοντα εξαρτήματα που έχουν αφαιρεθεί πριν από την παραγγελία.

Οι κεφαλές τοποθέτησης SMT λειτουργούν συνεχώς με υψηλή ταχύτητα. Κατά τη διάρκεια κάθε κύκλου παραγωγής, η κεφαλή εκτελεί επανειλημμένα κάθετη κίνηση, δημιουργία κενού, παραλαβή εξαρτημάτων, αναγνώριση εξαρτημάτων, περιστροφή, τοποθέτηση και απελευθέρωση κενού.

Ακόμη και μικρά εξαρτήματα σέρβις εκτίθενται σε επαναλαμβανόμενες μηχανικές κινήσεις, διακυμάνσεις πίεσης, μόλυνση και αλλαγές θερμοκρασίας. Η κατάστασή τους μπορεί σταδιακά να επηρεάσει την απόδοση του κεφαλιού.

Το φίλτρο βοηθά στη διατήρηση των σωματιδίων και των υπολειμμάτων παραγωγής μακριά από ευαίσθητες διόδους αέρα. Κατά τη λειτουργία, σκόνη, υπολείμματα εξαρτημάτων, ομίχλη λαδιού και άλλοι ρύποι μπορεί να συσσωρευτούν μέσα στο υλικό του φίλτρου.

Ένα μολυσμένο φίλτρο μπορεί να περιορίσει τη ροή του αέρα και να αυξήσει τον χρόνο που απαιτείται για τη δημιουργία σταθερού κενού συλλογής.

Ένα παρέμβυσμα συμπιέζεται συνεχώς μεταξύ των επιφανειών ζευγαρώματος. Μετά από παρατεταμένη χρήση, μπορεί να επιπεδωθεί, να σκληρυνθεί, να παραμορφωθεί ή να καταστραφεί.

Όταν η ποιότητα στεγανοποίησης μειώνεται, το σύστημα κενού μπορεί να χρειαστεί περισσότερο χρόνο για να φτάσει στο απαιτούμενο επίπεδο ή μπορεί να μην διατηρήσει σταθερή αρνητική πίεση.

Οι δακτύλιοι Ο είναι υπεύθυνοι για τη στεγανοποίηση κινούμενων ή συνδεδεμένων πνευματικών διεπαφών. Η τριβή, η συμπίεση, η μόλυνση, η λανθασμένη λίπανση και οι μεγάλες περίοδοι λειτουργίας μπορεί να μειώσουν την ελαστικότητα.

Ένας φθαρμένος δακτύλιος O μπορεί να προκαλέσει μικρές διαρροές αέρα που είναι δύσκολο να ανιχνευθούν οπτικά, αλλά μπορεί να επηρεάσουν τη σταθερότητα της λήψης.

Τα φυλλώδη ελατήρια και τα ελατήρια πλακών παρέχουν ελεγχόμενη δύναμη συγκράτησης ή επαναφοράς. Η επαναλαμβανόμενη κίνηση μπορεί να μειώσει σταδιακά την τάση του ελατηρίου ή να αλλάξει το αρχικό σχήμα.

Η ανεπαρκής δύναμη του ελατηρίου μπορεί να προκαλέσει ασυνεπή τοποθέτηση του εξαρτήματος, μη φυσιολογική κίνηση του ακροφυσίου-άξονα ή ασταθή μηχανική εμπλοκή.

Οι βίδες με κεφαλή ταψιού συγκρατούν τα αντίστοιχα εξαρτήματα σέρβις. Το ακατάλληλο σφίξιμο, η επαναλαμβανόμενη αποσυναρμολόγηση, τα κατεστραμμένα σπειρώματα ή οι κραδασμοί μπορεί να επηρεάσουν τη σταθερότητα της συναρμολόγησης.

Η λανθασμένη τοποθέτηση του συνδετήρα μπορεί επίσης να δημιουργήσει ανομοιόμορφη πίεση στα παρεμβύσματα, τα ελατήρια ή τα καλύμματα.

Οι γραμμές SMT μεγάλου όγκου λειτουργούν συχνά για μεγάλες βάρδιες με περιορισμένα παράθυρα συντήρησης. Όταν αναβάλλεται η τακτική αντικατάσταση, μπορεί να προκύψουν πολλά μικρά προβλήματα ταυτόχρονα.

Ένα μερικώς φραγμένο φίλτρο σε συνδυασμό με ένα παλιό παρέμβυσμα και φθαρμένο δακτύλιο Ο μπορεί να δημιουργήσει πιο σοβαρή αστάθεια λήψης από οποιοδήποτε μεμονωμένο εξάρτημα μόνο του.

Αυτά τα συμπτώματα μπορεί επίσης να προκληθούν από ακροφύσια, βαλβίδες κενού, εκτοξευτές, αισθητήρες, σωλήνες αέρα, ηλεκτρομαγνητικές βαλβίδες, άξονες κεφαλής, βαθμονόμηση του μηχανήματος, συσκευασία εξαρτημάτων ή συνθήκες προγραμματισμού. Το προσωπικό συντήρησης θα πρέπει να ολοκληρώσει τη συστηματική αντιμετώπιση προβλημάτων πριν από την αντικατάσταση εξαρτημάτων.

Το κιτ KLW-M715H-00 παρέχει μια πρακτική λύση για τη συντήρηση πολλών εξαρτημάτων κεφαλής HM που συνήθως συντηρούνται ταυτόχρονα.

Αντί να αγοράζει κάθε φίλτρο, φλάντζα, ελατήριο, βίδα και δακτύλιο Ο ξεχωριστά, η ομάδα συντήρησης μπορεί να προετοιμάσει ένα συντονισμένο πακέτο σέρβις πριν σταματήσει το μηχάνημα.

Η αντικατάσταση μόνο του εμφανώς κατεστραμμένου τμήματος ενδέχεται να μην λύσει ένα διακοπτόμενο πρόβλημα. Πολλά εξαρτήματα στην ίδια πνευματική ή μηχανική περιοχή μπορούν να γεράσουν με παρόμοιο ρυθμό.

Για παράδειγμα:

• Ένα νέο φίλτρο μπορεί να βελτιώσει τη ροή του αέρα, αλλά ένα παλιό παρέμβυσμα μπορεί να εξακολουθεί να έχει διαρροή.
• Ένας νέος δακτύλιος Ο μπορεί να αποκαταστήσει τη στεγανοποίηση, αλλά ένα κουρασμένο ελατήριο μπορεί να προκαλέσει ασταθή κίνηση.
• Ένα νέο ελατήριο μπορεί να αποκαταστήσει τη δύναμη συγκράτησης, αλλά η μόλυνση γύρω από τον άξονα του ακροφυσίου μπορεί να συνεχίσει να δημιουργεί αντίσταση.

Η συντήρηση των σχετικών εξαρτημάτων μαζί μπορεί να μειώσει τις επαναλαμβανόμενες διακοπές λειτουργίας του μηχανήματος και να απλοποιήσει την τεκμηρίωση συντήρησης.

Το κιτ συνδυάζει πολλά μικρά εξαρτήματα σέρβις κάτω από μια κύρια αναφορά κιτ συντήρησης, μειώνοντας την ανάγκη διαχείρισης ξεχωριστών αιτημάτων αγορών.

Το προϊόν προορίζεται για εργασίες συντήρησης γύρω από την κεφαλή τοποθέτησης πολλαπλών λειτουργιών υψηλής ταχύτητας που χρησιμοποιείται στην ισχύουσα πλατφόρμα YSM. Η Yamaha προσδιορίζει το YSM10 με διαμόρφωση κεφαλής HM, συμπεριλαμβανομένης μιας επιλογής κεφαλής HM 10 ακροφυσίων.

Τα φίλτρα, τα παρεμβύσματα και οι δακτύλιοι Ο συνεργάζονται για να υποστηρίζουν καθαρότερες διαδρομές αέρα και αξιόπιστη στεγανοποίηση.

Το φύλλο ελατηρίου και το ελατήριο της πλάκας βοηθούν στη διατήρηση της προβλεπόμενης μηχανικής θέσης και της δύναμης του ελατηρίου των σχετικών εξαρτημάτων κεφαλής.

Το κιτ μπορεί να προετοιμαστεί πριν από ένα προγραμματισμένο διάστημα σέρβις, επιτρέποντας στους τεχνικούς να ολοκληρώσουν τη συντήρηση κατά τη διάρκεια μιας ελεγχόμενης διακοπής παραγωγής.

Μια συγκεντρωτική έρευνα μπορεί να καλύψει πολλά στοιχεία συντήρησης, βελτιώνοντας τον προγραμματισμό ανταλλακτικών και την απόδοση των εσωτερικών αγορών.

Το κιτ μπορεί να αποθηκευτεί ως ανταλλακτικό συντήρησης για επείγουσα αντιμετώπιση προβλημάτων ή προγραμματισμένη ανακαίνιση κεφαλής.

Οι μεμονωμένοι αριθμοί ανταλλακτικών διευκολύνουν τη σύγκριση της παρεχόμενης συσκευασίας με ένα υπάρχον κιτ, εγχειρίδιο μηχανής ή εξαρτήματα που έχουν αφαιρεθεί.

Τα εργοστάσια μπορούν να συμπεριλάβουν το κιτ KLW-M715H-00 στο πρόγραμμα περιοδικής συντήρησης τους. Τα φίλτρα, οι σφραγίδες και τα ελατήρια μπορούν να επιθεωρηθούν και να αντικατασταθούν ανάλογα με την κατάσταση του μηχανήματος, τις ώρες λειτουργίας, τα αρχεία συντήρησης και το περιβάλλον παραγωγής.

Το κιτ είναι κατάλληλο για ανακαίνιση κεφαλής όταν αφαιρείται η κεφαλή για λεπτομερή έλεγχο και καθαρισμό.

Όταν μια θέση ακροφυσίου δεν μπορεί να διατηρήσει σταθερό κενό, η ισχύουσα φλάντζα και οι δακτύλιοι Ο μπορούν να επιθεωρηθούν για ζημιά ή απώλεια ελαστικότητας.

Το KLW-M8527-001 αναγνωρίζεται στην αγορά ανταλλακτικών ως φίλτρο για εφαρμογές YSM10 και YSM20.

Η αντικατάσταση του μολυσμένου υλικού φίλτρου μπορεί να βοηθήσει στη διατήρηση καθαρότερης ροής αέρα μέσω της σχετικής διόδου κεφαλής.

Τα KG7-M7137-A03 και KLW-M714W-000 μπορούν να επιθεωρηθούν όταν ο αντίστοιχος μηχανισμός έχει ανεπαρκή δύναμη ελατηρίου, μη φυσιολογική τοποθέτηση ή ορατή παραμόρφωση.

Ένα πλήρες κιτ συντήρησης μπορεί να μειώσει τον χρόνο που απαιτείται για τον εντοπισμό μεμονωμένων μικρών εξαρτημάτων κατά τη διάρκεια μιας επείγουσας επισκευής μηχανήματος.

Τα εργοστάσια που λειτουργούν πολλές μηχανές YSM10 ή YSM20R μπορούν να διατηρούν τυποποιημένα κιτ στην αποθήκη συντήρησης και να τα εκδίδουν σύμφωνα με τις εντολές εργασίας.

Το κιτ μπορεί να χρησιμοποιηθεί κατά την επιθεώρηση και την ανακαίνιση του χρησιμοποιημένου εξοπλισμού SMT πριν από την επανεκκίνηση της παραγωγής.

Το κιτ συντήρησης υποστηρίζει τόσο τις πνευματικές όσο και τις μηχανικές λειτουργίες της κεφαλής τοποθέτησης.

Καθαρός, ξηρός πεπιεσμένος αέρας παρέχεται στο μηχάνημα SMT. Το πνευματικό σύστημα χρησιμοποιεί αυτόν τον αέρα για τη δημιουργία και τον έλεγχο του κενού συλλογής.

Η κεφαλή κατευθύνει το κενό μέσω των εσωτερικών διόδων προς τον κατάλληλο άξονα και το ακροφύσιο του ακροφυσίου.

Το φίλτρο KLW-M8527-001 βοηθά στη σύλληψη μικρών ρύπων πριν εισέλθουν σε ευαίσθητα περάσματα ή κινούμενες περιοχές.

Ένα καθαρό φίλτρο υποστηρίζει πιο σταθερή ροή αέρα. Ένα φραγμένο φίλτρο μπορεί να αυξήσει την αντίσταση ροής.

Το KLW-M715B-000 εγκαθίσταται στην αντίστοιχη θέση στεγανοποίησης. Όταν συμπιέζεται σωστά, η φλάντζα βοηθά στην αποφυγή ανεπιθύμητης διαρροής αέρα.

Οι δακτύλιοι Ο 90990-17J081 και 90990-17J082 παρέχουν σφράγιση στις ισχύουσες θέσεις τους. Το ελαστικό υλικό τους γεμίζει μικρά κενά μεταξύ συνδεδεμένων ή κινούμενων επιφανειών.

Το σωστό μέγεθος, ο προσανατολισμός, η καθαριότητα και η κατάσταση λίπανσης είναι σημαντικά για την αξιόπιστη στεγανοποίηση.

Τα KG7-M7137-A03 και KLW-M714W-000 παρέχουν ελεγχόμενη μηχανική δύναμη. Βοηθούν στη διατήρηση ή την επιστροφή του σχετικού εξαρτήματος στην προβλεπόμενη θέση του.

Η βίδα κεφαλής 90990-08J016 ασφαλίζει τα αντίστοιχα εξαρτήματα. Το σωστό σφίξιμο βοηθά στη διατήρηση της ομοιόμορφης πίεσης συναρμολόγησης χωρίς να καταστρέφονται μικρά εξαρτήματα.

Όταν ενεργοποιείται η υποπίεση, το ακροφύσιο έρχεται σε επαφή με το ηλεκτρονικό εξάρτημα και δημιουργεί επαρκή δύναμη συγκράτησης για την παραλαβή.

Η κεφαλή μετακινεί το εξάρτημα μέσω αναγνώρισης, διόρθωσης και τοποθέτησης. Η σταθερή σφράγιση και η ελεγχόμενη κίνηση του ακροφυσίου βοηθούν στη διατήρηση συνεπούς χειρισμού.

Στο σημείο τοποθέτησης, απελευθερώνεται κενό, ώστε το εξάρτημα να μπορεί να αποτεθεί στο μαξιλάρι PCB που καλύπτεται με πάστα συγκόλλησης.

• Σταματήστε το μηχάνημα σύμφωνα με τη διαδικασία εργοστασιακής ασφάλειας.
• Απενεργοποιήστε το μηχάνημα και απομονώστε την πνευματική παροχή.
• Επιβεβαιώστε ότι η αποθηκευμένη πνευματική πίεση έχει εκτονωθεί.
• Καταγράψτε το μοντέλο του μηχανήματος, τον αριθμό σειράς, τον αριθμό κεφαλής και τη θέση του ακροφυσίου που επηρεάστηκε.
• Ετοιμάστε έναν καθαρό, φωτισμένο, ελεγχόμενο με ESD πάγκο εργασίας.
• Συγκρίνετε τα νέα εξαρτήματα με τα εξαρτήματα που αφαιρέθηκαν.
• Επιβεβαιώστε τους αριθμούς, τα μεγέθη, τα σχήματα και τις ποσότητες ανταλλακτικών.
• Ελέγξτε την ισχύουσα τεκμηρίωση συντήρησης.

• Χρησιμοποιήστε τα σωστά εργαλεία.
• Αποφύγετε την εφαρμογή υπερβολικής δύναμης σε εξαρτήματα κεφαλής ακριβείας.
• Καταγράψτε τον προσανατολισμό των ελατηρίων, των παρεμβυσμάτων και των δακτυλίων Ο.
• Τοποθετήστε τους συνδετήρες που αφαιρέσατε σε ένα ελεγχόμενο δοχείο.
• Αποτρέψτε την είσοδο σκόνης, ινών ή μεταλλικών σωματιδίων στις διόδους αέρα.
• Μην γρατσουνίζετε τις επιφάνειες στεγανοποίησης.
• Μην αναμιγνύετε εξαρτήματα από διαφορετικές θέσεις ακροφυσίων.

• Καθαρίστε την περιοχή εγκατάστασης με εγκεκριμένη μέθοδο συντήρησης.
• Εγκαταστήστε τον σωστό προσανατολισμό του φίλτρου.
• Βεβαιωθείτε ότι η φλάντζα είναι επίπεδη χωρίς να διπλώνει.
• Τοποθετήστε δακτυλίους O χωρίς να τους στρίψετε ή να τους κόψετε.
• Χρησιμοποιείτε μόνο εγκεκριμένο λιπαντικό όταν απαιτείται λίπανση.
• Τοποθετήστε τα φυλλοειδή ελατήρια και τα ελατήρια πλάκας σύμφωνα με την αρχική διάταξη.
• Σφίξτε τις βίδες ομοιόμορφα και σύμφωνα με τις καθορισμένες απαιτήσεις συντήρησης.
• Μην σφίγγετε υπερβολικά τους μικρούς συνδετήρες.

• Ελέγξτε ότι όλα τα εξαρτήματα έχουν τοποθετηθεί σωστά.
• Επαληθεύστε χειροκίνητα την ελεύθερη κυκλοφορία όπου επιτρέπεται.
• Αποκαταστήστε την πνευματική παροχή και ελέγξτε για διαρροή.
• Εκτελέστε την επιθεώρηση κεφαλής, ακροφυσίου ή υποπίεσης του μηχανήματος.
• Εκτελέστε δοκιμή παραλαβής με ελεγχόμενα εξαρτήματα.
• Επαληθεύστε τα αποτελέσματα τοποθέτησης προτού επανεκκινήσετε την πλήρη παραγωγή.
• Ενημερώστε το αρχείο συντήρησης.

Η συχνότητα αντικατάστασης εξαρτάται από τις ώρες παραγωγής, την καθαριότητα του εργοστασίου, την ποιότητα του αέρα, το φόρτο εργασίας του μηχανήματος, τον τύπο εξαρτήματος και την προηγούμενη κατάσταση συντήρησης.

Ένα σταθερό διάστημα μπορεί να είναι χρήσιμο, αλλά τα αποτελέσματα της επιθεώρησης θα πρέπει επίσης να καθοδηγούν τις αποφάσεις αντικατάστασης.

Όπου υπάρχουν διαθέσιμα αρχεία μηχανών, συγκρίνετε την απόδοση του κενού με την πάροδο του χρόνου. Οι σταδιακές αλλαγές μπορεί να υποδηλώνουν περιορισμό του φίλτρου, φθορά στεγανοποίησης ή άλλο πνευματικό πρόβλημα.

Όταν αφαιρέσετε τα ακροφύσια για καθαρισμό, επιθεωρήστε τα ορατά εξαρτήματα σφράγισης και συγκράτησης γύρω από τη θέση του ακροφυσίου.

Μην επανατοποθετείτε δακτύλιο Ο με ορατές τομές, μόνιμα πεπλατυσμένο παρέμβυσμα, λυγισμένο ελατήριο, κατεστραμμένη βίδα ή πολύ μολυσμένο φίλτρο.

Διατηρήστε αχρησιμοποίητα κιτ:

• Σε σφραγισμένη συσκευασία
• Μακριά από το άμεσο ηλιακό φως
• Μακριά από υψηλή θερμοκρασία
• Μακριά από λάδια, χημικά και υγρασία
• Σε ένα καθαρό ντουλάπι ανταλλακτικών
• Με ορατή ετικέτα με αριθμό ανταλλακτικού
• Υπό τον έλεγχο αποθέματος πρώτης εισόδου, πρώτης εξόδου

Τα εξαρτήματα που εμφανίζονται οπτικά παρόμοια μπορεί να έχουν διαφορετικές διαστάσεις, υλικά ή χαρακτηριστικά ελατηρίου. Επιβεβαιώνετε πάντα τον αριθμό του ανταλλακτικού πριν από την εγκατάσταση.

Ελέγξτε εάν η απαίτηση συντήρησης καθορίζειKLW-M715H-00.

Μην παραγγέλνετε μόνο με οπτική εμφάνιση γιατί παρόμοια κιτ συντήρησης κεφαλής ενδέχεται να χρησιμοποιηθούν σε άλλες πλατφόρμες της Yamaha.

Το προϊόν προορίζεται για εφαρμογές Yamaha YSM10 και YSM20R. Επιβεβαιώστε την πινακίδα του μηχανήματος και την τρέχουσα διαμόρφωση παραγωγής.

Τα μηχανήματα του ίδιου μοντέλου μπορεί να έχουν διαφορετικές επιλογές, αναθεωρήσεις παραγωγής ή ανταλλακτικά συγκροτήματα κεφαλής.

Επιβεβαιώνω:

• Τύπος κεφαλιού
• Σειριακός αριθμός κεφαλής
• Αριθμός θέσεων ακροφυσίων
• Αναφορά τρέχοντος συγκροτήματος κεφαλής
• Υπάρχουσα αναφορά κιτ συντήρησης

Συγκρίνετε τα εξαρτήματα που αφαιρέθηκαν ή το εγχειρίδιο συντήρησης με τις ακόλουθες αναφορές:

Το ίδιο μέρος μπορεί να απαιτείται σε πολλαπλές θέσεις ακροφυσίων. Ζητήστε μια λεπτομερή λίστα συσκευασίας πριν την αποστολή, όταν η ακριβής ποσότητα είναι σημαντική.

Πριν παραγγείλετε, καθορίστε εάν η απαίτηση αφορά:

• Γνήσια επώνυμα ανταλλακτικά
• Υψηλής ποιότητας συμβατά ανταλλακτικά
• Πλήρες κιτ συντήρησης
• Επιμέρους εξαρτήματα
• Ποσότητα δείγματος
• Ετήσια ποσότητα συντήρησης
• Επείγουσα αντικατάσταση αποθέματος

Για ταχύτερη επιβεβαίωση, παρέχετε σαφείς φωτογραφίες από:

• Πινακίδα μηχανήματος
• Ετικέτα κεφαλής
• Υπάρχουσα ετικέτα κιτ
• Αφαιρεμένα εξαρτήματα
• Επισημάνσεις με αριθμό εξαρτήματος
• Τύπος ακροφυσίου
• Θέση εγκατάστασης

Κάθε κιτ συντήρησης πρέπει να ελέγχεται πριν από τη συσκευασία και την αποστολή.

• Επαληθεύστε την εμφάνιση του προϊόντος.
• Ελέγξτε τα φίλτρα για μόλυνση ή παραμόρφωση.
• Ελέγξτε τις φλάντζες και τους δακτυλίους O για ρωγμές ή κοψίματα.
• Ελέγξτε τα ελατήρια για κάμψη ή διάβρωση.
• Ελέγξτε τις βίδες για κατεστραμμένες κεφαλές ή σπειρώματα.
• Επιβεβαιώστε ότι τα εξαρτήματα είναι καθαρά και στεγνά.

• Συγκρίνετε μεμονωμένες ετικέτες με τη λίστα συσκευασίας.
• Επιβεβαιώστε την αναφορά του κύριου κιτ.
• Διαχωρίστε παρόμοια μεγέθη O-ring.
• Επαληθεύστε τις ποσότητες των συστατικών.
• Επιβεβαιώστε τις πληροφορίες συμβατότητας του μηχανήματος.

• Προστατέψτε τις μικρές σφραγίδες από συμπίεση.
• Αποτρέψτε την κάμψη των ελατηρίων.
• Διαχωρίστε τα μεταλλικά μέρη από τα μαλακά εξαρτήματα σφράγισης.
• Χρησιμοποιήστε εσωτερικές σακούλες με ετικέτα.
• Προσθέστε αντικραδασμική προστασία στο εξωτερικό χαρτοκιβώτιο.
• Εφαρμόστε προστασία από την υγρασία όταν απαιτείται.

Ο χρόνος παράδοσης, η κατάσταση του αποθέματος, το κόστος μεταφοράς και οι λεπτομέρειες συσκευασίας θα πρέπει να επιβεβαιωθούν στην επίσημη προσφορά.

Το κιτ παρέχεται κυρίως για βάσεις στήριξης Yamaha YSM10 και YSM20R SMT χρησιμοποιώντας την αντίστοιχη διαμόρφωση κεφαλής τοποθέτησης HM. Επειδή τα συγκροτήματα κεφαλής και οι αναθεωρήσεις του μηχανήματος ενδέχεται να διαφέρουν, οι πελάτες θα πρέπει να επιβεβαιώσουν την αναφορά κεφαλής, τον αριθμό σειράς του μηχανήματος, τον υπάρχοντα αριθμό κιτ και τους αριθμούς μεμονωμένων εξαρτημάτων πριν από την παραγγελία.

Η αναφερόμενη συσκευασία περιλαμβάνει εξαρτήματα φίλτρου KLW-M8527-001, παρέμβυσμα KLW-M715B-000, φύλλο ελατηρίου KG7-M7137-A03, ελατήριο πλάκας KLW-M714W-000, 90990-08J016 βίδες κεφαλής πλάκας και 1709 90990-17J082 O-rings. Οι τελικές ποσότητες θα πρέπει να επιβεβαιώνονται στη λίστα συσκευασίας του προμηθευτή.

Η αντικατάσταση θα πρέπει να βασίζεται στο πρόγραμμα συντήρησης του μηχανήματος, τις ώρες λειτουργίας, την απόδοση του κενού, τη μόλυνση του φίλτρου, την κατάσταση στεγανοποίησης, την κατάσταση του ελατηρίου και τα αποτελέσματα παραγωγής. Συχνά σφάλματα παραλαβής, αργή απόκριση κενού, πτώση εξαρτημάτων ή επαναλαμβανόμενοι συναγερμοί θέσης ακροφυσίου μπορεί να υποδηλώνουν ότι απαιτείται επιθεώρηση.

Ναί. Τα φίλτρα, τα παρεμβύσματα, τα ελατήρια, οι βίδες και οι δακτύλιοι Ο μπορούν κανονικά να αναφέρονται χωριστά όταν απαιτείται μόνο ένα επιβεβαιωμένο εξάρτημα. Ωστόσο, ένα πλήρες κιτ είναι συχνά πιο κατάλληλο για προγραμματισμένη συντήρηση κεφαλής, άγνωστο ιστορικό συντήρησης ή απόθεμα ανταλλακτικών.

Δώστε το μοντέλο του μηχανήματος, τον αριθμό σειράς του μηχανήματος, τον τύπο κεφαλής, τον αριθμό κεφαλής, την απαιτούμενη ποσότητα, τους υπάρχοντες αριθμούς εξαρτημάτων και καθαρές φωτογραφίες των εξαρτημάτων που αφαιρέθηκαν. Αυτές οι πληροφορίες βοηθούν στην επιβεβαίωση της συμβατότητας και μειώνουν τον κίνδυνο παροχής παρόμοιων αλλά εσφαλμένων ανταλλακτικών συντήρησης.

Ψάχνετε για ένα αξιόπιστοΚιτ συντήρησης Yamaha KLW-M715H-00 για YSM10 ή YSM20R?

Στείλτε μας το μοντέλο του μηχανήματος, τις πληροφορίες κεφαλής, την απαιτούμενη ποσότητα, τη χώρα προορισμού και φωτογραφίες των υπαρχόντων ανταλλακτικών. Η ομάδα πωλήσεών μας θα ελέγξει τον συνδυασμό ανταλλακτικού-αριθμού και θα ετοιμάσει μια λεπτομερή προσφορά για το πλήρες κιτ συντήρησης ή επιλεγμένα μεμονωμένα εξαρτήματα.

Υποστηρίζουμε εργοστάσια SMT, κατασκευαστές ηλεκτρονικών ειδών, εταιρείες συντήρησης εξοπλισμού και διανομείς ανταλλακτικών με επαγγελματική επιβεβαίωση προϊόντων, συσκευασία εξαγωγής, ενοποιημένη αποστολή και υπηρεσίες διεθνούς παράδοσης.

Συμπεριλάβετε τις ακόλουθες πληροφορίες στο ερώτημά σας:

Επικοινωνήστε σήμερα με την SMT PARTS SUPPLY LTD για τιμολόγηση, διαθεσιμότητα, επιβεβαίωση συμβατότητας και πληροφορίες διεθνούς αποστολής.
