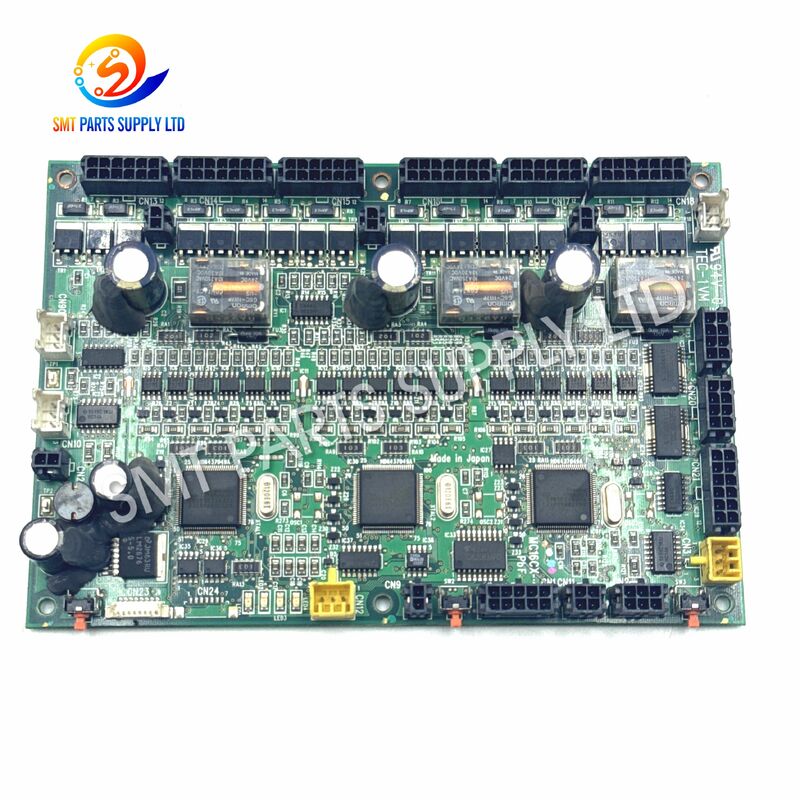

Πίνακας Ελέγχου Κεφαλής SMT Panasonic KXFE00GXA00 MC16CB-4 για Μηχανές Τοποθέτησης CM402 CM602

Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 Head Control Board CM402 CM602

Η πλακέτα ελέγχου κεφαλής Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 SMT είναι μια βιομηχανική πλακέτα τυπωμένου κυκλώματος που χρησιμοποιείται σε συμβατά συγκροτήματα ελέγχου κεφαλής τοποθέτησης. Υποστηρίζει τη μετάδοση, την επεξεργασία και το συντονισμό ηλεκτρονικών σημάτων μεταξύ του ελεγκτή του μηχανήματος και των εξαρτημάτων που σχετίζονται με την κεφαλή κατά την παραγωγή SMT.

Αυτή η πλακέτα επιλέγεται συνήθως για αντικατάσταση συντήρησης, ανάκτηση γραμμής παραγωγής, ανακαίνιση μηχανής και απόθεμα κρίσιμων ανταλλακτικών. Σημαντικές αναφορές αναγνώρισης περιλαμβάνουν τα KXFE00GXA00, N610090171AA, T0710095, MC16CB και MC16CB-4.

Επειδή τα μηχανήματα CM402 και CM602 ενδέχεται να χρησιμοποιούν διαφορετικές διαμορφώσεις κεφαλής, αναθεωρήσεις PCB, διατάξεις συνδέσεων και συστήματα ελέγχου, η συμβατότητα δεν θα πρέπει να καθορίζεται μόνο από το μοντέλο του μηχανήματος. Οι αγοραστές θα πρέπει να συγκρίνουν τον πλήρη αριθμό ανταλλακτικού, τη σήμανση PCB, τις θέσεις των συνδέσμων, τις οπές στερέωσης, τη διάταξη εξαρτημάτων, τις υπάρχουσες φωτογραφίες πλακέτας και τη διαμόρφωση του μηχανήματος πριν επιβεβαιώσουν μια παραγγελία.

Η SMT PARTS SUPPLY LTD προμηθεύει πλακέτες ελέγχου μηχανών SMT και σχετικά εξαρτήματα συντήρησης για κατασκευαστές ηλεκτρονικών ειδών, εταιρείες επισκευής, κατασκευαστές ανακατασκευής εξοπλισμού και διεθνείς διανομείς.

Η κεφαλή τοποθέτησης είναι ένα από τα πιο σημαντικά τμήματα λειτουργίας μιας μηχανής SMT. Κατά την παραγωγή, η κεφαλή πρέπει να λαμβάνει εντολές, να παρακολουθεί τα σήματα ανάδρασης, να συντονίζει τις σχετικές ηλεκτρικές συσκευές και να επικοινωνεί συνεχώς με το σύστημα ελέγχου του μηχανήματος.

Όταν η πλακέτα ελέγχου κεφαλής γίνει ασταθής, κατεστραμμένη, μολυσμένη ή ηλεκτρικά υποβαθμισμένη, το μηχάνημα μπορεί να παρουσιάσει διακοπτόμενους συναγερμούς, αποτυχίες προετοιμασίας, μη φυσιολογική απόκριση κεφαλής ή επαναλαμβανόμενες διακοπές παραγωγής.

Ένα σφάλμα του πίνακα ελέγχου μπορεί να προκληθεί από ηλεκτρικούς, περιβαλλοντικούς, μηχανικούς ή παράγοντες που σχετίζονται με τη συντήρηση.

Τα ακόλουθα συμπτώματα μπορεί να υποδεικνύουν πρόβλημα ελέγχου κεφαλής, αλλά δεν αποδεικνύουν ότι η πλακέτα MC16CB-4 είναι ελαττωματική. Παρόμοια συμπτώματα μπορεί επίσης να προκληθούν από κινητήρες, καλώδια, αισθητήρες, κωδικοποιητές, προγράμματα οδήγησης, τροφοδοτικά, βαλβίδες ή μηχανικά συγκροτήματα.

Όταν η αντιμετώπιση προβλημάτων επιβεβαιώσει ότι η εγκατεστημένη πλακέτα ελέγχου είναι ελαττωματική, η αντικατάστασή της με μια σωστά αναγνωρισμένη πλακέτα KXFE00GXA00 N610090171AA MC16CB-4 μπορεί να βοηθήσει στην αποκατάσταση της σταθερής επικοινωνίας στο κεφάλι και στη λειτουργία του μηχανήματος.

Η ανταλλακτική πλακέτα πρέπει να επιλέγεται σύμφωνα με πλήρη τεχνική αναγνώριση και όχι μόνο με βάση την εμφάνιση.

• Βοηθά στην ανάκτηση μηχανημάτων που επηρεάζονται από επαληθευμένη αστοχία του πίνακα ελέγχου.
• Μειώνει το χρόνο διακοπής της παραγωγής που προκαλείται από επαναλαμβανόμενους ηλεκτρονικούς συναγερμούς.
• Υποστηρίζει σταθερή επικοινωνία μέσα στο συμβατό σύστημα τοποθέτησης-κεφαλής.
• Παρέχει μια πρακτική αντικατάσταση για επισκευή και ανακαίνιση μηχανήματος.
• Βοηθά τις ομάδες συντήρησης να προετοιμάσουν απογραφή κρίσιμων ανταλλακτικών.
• Μειώνει τον κίνδυνο άσκοπης αντικατάστασης κινητήρων ή αισθητήρων.
• Υποστηρίζει τυποποιημένη διαχείριση ανταλλακτικού αριθμού για πολλαπλές γραμμές παραγωγής.
• Βελτιώνει την απόδοση συντήρησης όταν η εγκατεστημένη πλακέτα δεν μπορεί να επισκευαστεί αξιόπιστα.

Οι πληροφορίες μοντέλου μηχανής από μόνες τους δεν επαρκούν για την τελική επιβεβαίωση συμβατότητας. Τα μηχανήματα CM402 και CM602 ενδέχεται να χρησιμοποιούν διαφορετικές κεφαλές τοποθέτησης, εσωτερική καλωδίωση, αναθεωρήσεις PCB, διατάξεις συνδέσεων, διαμορφώσεις λογισμικού και συστήματα ηλεκτρικού ελέγχου.

Ο αγοραστής θα πρέπει να επιβεβαιώσει τα ακόλουθα στοιχεία πριν από την παραγγελία:

• Ολοκληρωμένο μοντέλο μηχανής.
• Αριθμός σειράς μηχανήματος.
• Τύπος κεφαλής τοποθέτησης.
• Σήμανση KXFE00GXA00.
• N610090171 Σήμανση AA.
• T0710095 Αριθμός PCB.
• Αναγνώριση MC16CB ή MC16CB-4.
• Φωτογραφίες μπροστινής και πίσω σανίδας.
• Ποσότητα και θέση συνδετήρα.
• Διάταξη οπής τοποθέτησης.
• Υπάρχουσες πληροφορίες συναγερμού μηχανήματος.

Οι παρακάτω αναφορές χρησιμοποιούνται για την αναγνώριση του προϊόντος. Παρόμοιες σημάνσεις δεν θα πρέπει να αντιμετωπίζονται ως αυτόματα εναλλάξιμες χωρίς τεχνική επιβεβαίωση.

Δύο πλακέτες ελέγχου SMT μπορεί να έχουν παρόμοια μεγέθη, σημεία στερέωσης ή σχήματα συνδετήρων, αλλά να περιέχουν διαφορετικά κυκλώματα ή λειτουργίες ελέγχου. Οι πιθανές διαφορές περιλαμβάνουν:

• Εκχωρήσεις ακίδων σύνδεσης.
• Ορισμοί σημάτων εισόδου και εξόδου.
• Διεπαφές ελέγχου κινητήρα κεφαλής.
• Κυκλώματα επικοινωνίας αισθητήρων.
• Διάταξη εξαρτημάτων PCB.
• Αναθεώρηση υλικού.
• Εσωτερική διαμόρφωση.
• Συμβατότητα λογισμικού μηχανήματος.
• Τύπος κεφαλής τοποθέτησης.
• Απαιτήσεις βαθμονόμησης.

Η χρήση λανθασμένα προσαρμοσμένης πλακέτας μπορεί να οδηγήσει σε συναγερμούς του μηχανήματος, αστοχία επικοινωνίας, λανθασμένη λειτουργία ή πρόσθετη ζημιά στα εξαρτήματα.

Η πλακέτα ελέγχου κεφαλής KXFE00GXA00 N610090171AA MC16CB-4 είναι κατάλληλη για επαγγελματική συντήρηση μηχανών SMT και περιβάλλοντα κατασκευής ηλεκτρονικών.

• Κατασκευή ηλεκτρονικών ειδών ευρείας κατανάλωσης.
• Συναρμολόγηση ηλεκτρονικών αυτοκινήτων.
• Παραγωγή εξοπλισμού επικοινωνίας.
• Βιομηχανικό συγκρότημα PCB ελέγχου.
• Παραγωγή φωτισμού LED.
• Κατασκευή ιατρικών ηλεκτρονικών.
• Συγκρότημα τροφοδοτικού.
• Παραγωγή ηλεκτρονικών ειδών που σχετίζονται με ημιαγωγούς.
• Συμβατική κατασκευή ηλεκτρονικών ειδών.
• Υπηρεσίες συναρμολόγησης πλακέτας τυπωμένου κυκλώματος.

• εργοστάσια SMT.
• Τμήματα συντήρησης εξοπλισμού.
• Εταιρείες επισκευής μηχανημάτων.
• Μεταχειρισμένοι ανακατασκευαστές εξοπλισμού SMT.
• Πάροχοι υπηρεσιών κατασκευής ηλεκτρονικών.
• Διανομείς βιομηχανικών ανταλλακτικών.
• Κέντρα εξυπηρέτησης SMT στο εξωτερικό.
• Τμήματα Μηχανικών Παραγωγής.

Η πλακέτα MC16CB-4 αποτελεί μέρος της διαδρομής ηλεκτρονικού ελέγχου μέσα σε ένα συμβατό συγκρότημα κεφαλής τοποθέτησης SMT. Οι ακριβείς λειτουργίες του εξαρτώνται από την έκδοση του μηχανήματος, τη διαμόρφωση της κεφαλής και τα συνδεδεμένα εξαρτήματα.

Ο ελεγκτής του μηχανήματος στέλνει εντολές λειτουργίας σύμφωνα με την προγραμματισμένη σειρά παραγωγής. Αυτές οι εντολές μπορεί να σχετίζονται με την προετοιμασία, την κίνηση της κεφαλής, την παραλαβή εξαρτημάτων, την τοποθέτηση εξαρτημάτων και τον έλεγχο κατάστασης.

Η πλακέτα ελέγχου κεφαλής επεξεργάζεται ή διανέμει ηλεκτρονικά σήματα που απαιτούνται από το συμβατό συγκρότημα κεφαλής. Βοηθά στον συντονισμό της επικοινωνίας μεταξύ του ελεγκτή του μηχανήματος και των συσκευών που σχετίζονται με το κεφάλι.

Αισθητήρες, κινητήρες και συσκευές ανίχνευσης θέσης παρέχουν ανατροφοδότηση λειτουργίας. Ο πίνακας ελέγχου βοηθά στη μεταφορά ή την επεξεργασία αυτών των πληροφοριών, έτσι ώστε το μηχάνημα να μπορεί να προσδιορίσει εάν κάθε ενέργεια έχει ολοκληρωθεί σωστά.

Η πλακέτα υποστηρίζει το χρονισμό και τη μετάδοση σημάτων ελέγχου σε συμβατά κυκλώματα. Ο ακριβής χρονισμός είναι απαραίτητος επειδή η τοποθέτηση SMT περιλαμβάνει κίνηση υψηλής ταχύτητας, παραλαβή εξαρτημάτων, τοποθέτηση και τοποθέτηση.

Η κατάσταση λειτουργίας επιστρέφεται στο σύστημα ελέγχου του μηχανήματος. Εάν το μηχάνημα ανιχνεύσει μη φυσιολογικό σήμα, έλλειψη ανάδρασης, αποτυχία επικοινωνίας ή ασταθή απόκριση, μπορεί να προκαλέσει συναγερμό και να σταματήσει την παραγωγή.

Η επιλογή της σωστής πλακέτας ελέγχου είναι απαραίτητη για την ασφαλή και επιτυχημένη επισκευή του μηχανήματος.

Ελέγξτε εάν η εγκατεστημένη πλακέτα φέρει την ένδειξη KXFE00GXA00, N610090171AA ή και τα δύο. Μην αγνοείτε γράμματα, επιθήματα ή επισημάνσεις αναθεώρησης.

Επιβεβαιώστε εάν η υπάρχουσα πλακέτα φέρει τη σήμανση T0710095. Η αναγνώριση PCB βοηθά στη διάκριση φυσικώς παρόμοιων πλακών ελέγχου.

Ελέγξτε για ενδείξεις MC16CB ή MC16CB-4. Ένα διαφορετικό επίθημα μπορεί να υποδηλώνει διαφορετική αναθεώρηση ή εφαρμογή.

Παρέχετε το πλήρες μοντέλο μηχανής και όχι μόνο την οικογένεια μηχανών. Συμπεριλάβετε τον σειριακό αριθμό του μηχανήματος όταν είναι διαθέσιμος.

Οι πλατφόρμες CM402 και CM602 ενδέχεται να χρησιμοποιούν διαφορετικές διαμορφώσεις κεφαλής τοποθέτησης. Ο τύπος κεφαλής θα πρέπει να επιβεβαιωθεί πριν από την αγορά της πλακέτας.

Ελέγξτε κάθε υποδοχή, υποδοχή, θέση καλωδίου, οπή τοποθέτησης, βραχίονα και θέση εξαρτήματος. Συνιστώνται ανεπιφύλακτα οι καθαρές φωτογραφίες.

Δώστε τον κωδικό συναγερμού, τα συμπτώματα σφάλματος και τα αποτελέσματα αντιμετώπισης προβλημάτων. Αυτό βοηθά να προσδιορίσετε εάν η πλακέτα είναι η πιθανή αιτία.

Το προϊόν μπορεί να παραδοθεί σε διαφορετικές συνθήκες ανάλογα με το απόθεμα.

Τα πρότυπα δοκιμών ενδέχεται να διαφέρουν ανάλογα με την κατάσταση του προϊόντος. Οι αγοραστές θα πρέπει να επιβεβαιώσουν εάν η προσφορά περιλαμβάνει:

• Οπτική επιθεώρηση.
• Επιθεώρηση συνδετήρα.
• Επιθεώρηση εξαρτημάτων.
• Ηλεκτρολογικές δοκιμές.
• Λειτουργικές δοκιμές που σχετίζονται με τη μηχανή.
• Πληροφορίες ιστορικού επισκευής.
• Δοκιμή φωτογραφιών ή αρχείων.

Οι όροι εγγύησης θα πρέπει να επιβεβαιωθούν πριν από την πληρωμή. Η κάλυψη της εγγύησης μπορεί να διαφέρει για νέες, μεταχειρισμένες και ανακαινισμένες πλακέτες ελέγχου.

Πριν από την αποστολή, τα ακόλουθα σημεία επιθεώρησης μπορούν να συμπληρωθούν σύμφωνα με την κατάσταση του προϊόντος και τη συμφωνία παραγγελίας.

Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό συντήρησης μηχανήματος SMT.

• Καταγράψτε τον τρέχοντα συναγερμό του μηχανήματος.
• Δημιουργήστε αντίγραφα ασφαλείας των δεδομένων του μηχανήματος όταν απαιτείται.
• Κλείστε σωστά το μηχάνημα.
• Αποσυνδέστε και απομονώστε την παροχή ρεύματος.
• Περιμένετε να εκφορτιστεί η αποθηκευμένη ηλεκτρική ενέργεια.
• Χρησιμοποιήστε έναν ιμάντα καρπού ESD.
• Προετοιμάστε μια αντιστατική επιφάνεια εργασίας.
• Φωτογραφίστε τις αρχικές θέσεις των βυσμάτων.
• Επισημάνετε τα καλώδια πριν την αποσύνδεση.
• Συγκρίνετε την ανταλλακτική πλακέτα με την πλακέτα που αφαιρέσατε.

• Κρατήστε το PCB από τις άκρες του.
• Αποφύγετε να αγγίζετε τις επαφές του συνδέσμου.
• Μην πιέζετε τα καλώδια στις πρίζες.
• Επιβεβαιώστε τον προσανατολισμό της υποδοχής.
• Ελέγξτε για λυγισμένες ακίδες.
• Τοποθετήστε τις σωστές βίδες στερέωσης.
• Αποφύγετε το υπερβολικό σφίξιμο των βιδών.
• Επαναφέρετε τα εξαρτήματα γείωσης και θωράκισης.
• Βεβαιωθείτε ότι τα καλώδια δεν είναι τσιμπημένα ή τεντωμένα.

• Επιθεωρήστε το συγκρότημα πριν βάλετε ρεύμα.
• Βεβαιωθείτε ότι δεν υπάρχουν εργαλεία μέσα στο μηχάνημα.
• Θέστε σε λειτουργία το μηχάνημα υπό ελεγχόμενες συνθήκες.
• Ελέγξτε την κατάσταση αρχικοποίησης.
• Ελέγξτε το ιστορικό συναγερμών.
• Παρακολουθήστε τη θερμοκρασία του συνδετήρα και της πλακέτας.
• Εκτελέστε μια δοκιμή μηχανής χαμηλής ταχύτητας.
• Εκτελέστε ένα δείγμα προγράμματος τοποθέτησης.
• Επιβεβαιώστε τη σταθερότητα παραλαβής και τοποθέτησης.
• Καταγράψτε την ημερομηνία αντικατάστασης και τον αριθμό πλακέτας.

Οι πλακέτες ελέγχου SMT είναι ευαίσθητοι στον στατικό ηλεκτρισμό, την υγρασία, τους κραδασμούς και τη φυσική πρόσκρουση. Η επαγγελματική συσκευασία χρησιμοποιείται για την προστασία του προϊόντος κατά τη διεθνή μεταφορά.

• Διεθνής express courier.
• Αεροπορικές μεταφορές.
• Ενοποιημένη αποστολή ανταλλακτικών SMT.
• Διαμεταφορέας που ορίζεται από τον πελάτη.
• Συνδυασμένη αποστολή με τροφοδότες, ακροφύσια, κινητήρες, αισθητήρες, ιμάντες, καλώδια και βαλβίδες.

Ο χρόνος παράδοσης εξαρτάται από την κατάσταση του αποθέματος, τις απαιτήσεις δοκιμών, την ποσότητα παραγγελίας, τον προορισμό και την επιλεγμένη μέθοδο αποστολής.

Τα KXFE00GXA00 και N610090171AA χρησιμοποιούνται συνήθως ως σχετικές αναφορές αναγνώρισης για αυτόν τον πίνακα ελέγχου. Η τελική συμβατότητα θα πρέπει ακόμα να επιβεβαιωθεί μέσω των T0710095, MC16CB-4, διάταξης σύνδεσης, μοντέλου μηχανής και διαμόρφωσης κεφαλής τοποθέτησης.

Όχι. Τα μηχανήματα CM402 και CM602 μπορεί να περιέχουν διαφορετικά συστήματα κεφαλής, αναθεωρήσεις PCB, ρυθμίσεις καλωδίωσης και διαμορφώσεις λογισμικού. Δώστε πλήρεις φωτογραφίες του σκάφους και πληροφορίες μηχανής πριν την παραγγελία.

Μπορεί να επιλύσει συναγερμούς που προκαλούνται από ελαττωματικό συμβατό πίνακα ελέγχου. Ωστόσο, παρόμοιοι συναγερμοί μπορεί επίσης να προκύψουν από κατεστραμμένα καλώδια, κινητήρες, αισθητήρες, προγράμματα οδήγησης, κωδικοποιητές, βαλβίδες, τροφοδοτικά ή μηχανικά εξαρτήματα.

Καταχωρίστε την απαιτούμενη ποσότητα, μοντέλο μηχανής, σειριακό αριθμό μηχανής, υπάρχοντες αριθμούς πλακέτας, σήμανση MC16CB-4, αναγνώριση T0710095, φωτογραφίες πίνακα, προτιμώμενη κατάσταση, χώρα παράδοσης και απαιτούμενη ημερομηνία παράδοσης.

Διατηρείτε τη σανίδα σφραγισμένη μέσα στην αντιστατική συσκευασία σε καθαρό, στεγνό, ελεγχόμενη από τη θερμοκρασία περιβάλλον. Αποφύγετε το άμεσο ηλιακό φως, την υγρασία, τα διαβρωτικά αέρια, τη μεγάλη πίεση, τους κραδασμούς και την επαφή με αγώγιμα υλικά.

SMT PARTS SUPPLY Ε.Π.Ε

Στείλτε τις ακόλουθες πληροφορίες για έλεγχο προσφοράς και συμβατότητας:

• Όνομα προϊόντος.
• Αριθμός ανταλλακτικού KXFE00GXA00.
• Αριθμός αναφοράς N610090171AA.
• T0710095 Σήμανση PCB.
• Μοντέλο MC16CB ή MC16CB-4.
• Μοντέλο μηχανής και σειριακός αριθμός.
• Τύπος κεφαλής τοποθέτησης.
• Φωτογραφίες μπροστινής και πίσω σανίδας.
• Φωτογραφίες συνδετήρων.
• Απαιτούμενη ποσότητα.
• Προτιμώμενη κατάσταση προϊόντος.
• Συναγερμός μηχανής ή περιγραφή σφάλματος.
• Χώρα παράδοσης.
• Απαιτούμενο χρονοδιάγραμμα παράδοσης.

Η ομάδα πωλήσεών μας θα εξετάσει τη διαθέσιμη κατάσταση του προϊόντος, τις πληροφορίες συμβατότητας, το πρότυπο επιθεώρησης, τη μέθοδο συσκευασίας, τον χρόνο παράδοσης και τις επιλογές διεθνούς αποστολής.
