Κεφαλή μηχανικής ακριβείας SMT ακροφυσίου Yamaha KLW-M711S-A2 με ελεγχόμενη κίνηση ακροφυσίου για YSM20R

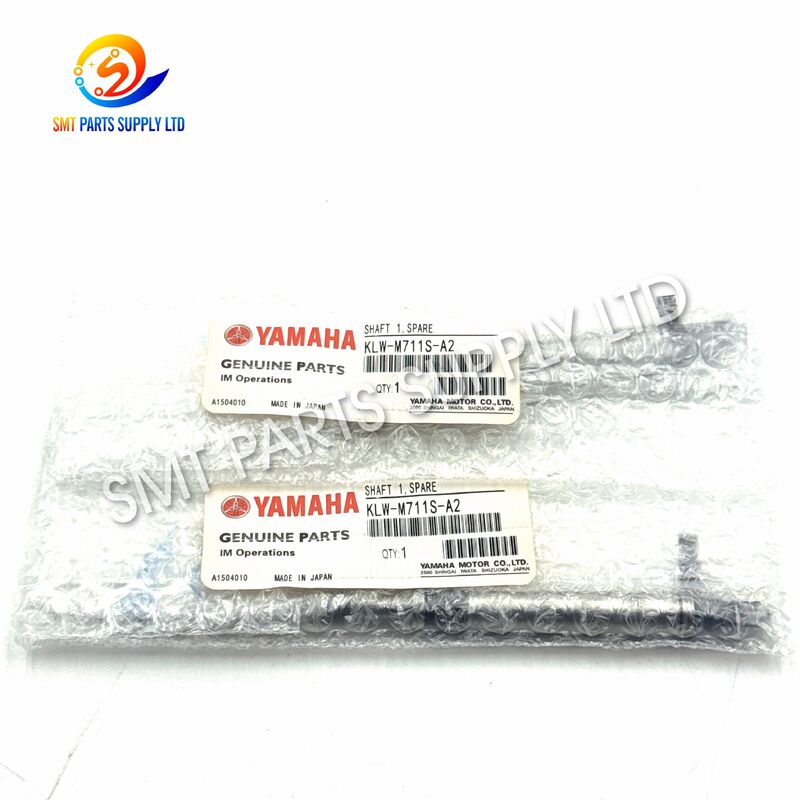

Ράβδος κεφαλής ακροφυσίου 1 άξονα Yamaha KLW-M711S-A2 για YSM20R

Η ράβδος κεφαλής ακροφυσίου 1 άξονα Yamaha KLW-M711S-A2 είναι ένα μηχανικό ανταλλακτικό ακριβείας που αναπτύχθηκε για συμβατές εφαρμογές συντήρησης κεφαλής τοποθέτησης YSM20R. Εγκατεστημένος στον μηχανισμό κίνησης του ακροφυσίου, ο άξονας βοηθά στην καθοδήγηση της ελεγχόμενης κατακόρυφης κίνησης κατά την παραλαβή, τη μεταφορά, την αναγνώριση και την τοποθέτηση ηλεκτρονικών εξαρτημάτων.

Η μακροχρόνια παραγωγή, οι συγκρούσεις ακροφυσίων, η μόλυνση της επιφάνειας, η ανεπαρκής συντήρηση, η φθορά των ρουλεμάν ή η εσφαλμένη εγκατάσταση μπορεί να προκαλέσουν γρατσουνιές, λυγισμό, φθορά ή δυσκολία στον αρχικό άξονα. Αυτές οι συνθήκες μπορεί να συμβάλλουν σε ασταθή διαδρομή του ακροφυσίου, επαναλαμβανόμενα σφάλματα παραλαβής, μη φυσιολογικούς κραδασμούς, ασυνεπή ύψος τοποθέτησης και περιττό χρόνο διακοπής λειτουργίας του μηχανήματος.

Το KLW-M711S-A2 είναι κατάλληλο για εργοστάσια SMT, παρόχους υπηρεσιών κατασκευής ηλεκτρονικών ειδών, τμήματα συντήρησης, εταιρείες επισκευής μηχανημάτων και διεθνείς διανομείς ανταλλακτικών. Επειδή οι δομές κεφαλής και οι αναθεωρήσεις εξαρτημάτων ενδέχεται να διαφέρουν, οι αγοραστές θα πρέπει να επιβεβαιώσουν τον πλήρη αριθμό ανταλλακτικού, τη θέση του άξονα 1, τη διαμόρφωση του μηχανήματος, τις φωτογραφίες από αφαιρεθέντα εξαρτήματα και την απαιτούμενη κατάσταση προμήθειας πριν υποβάλουν μια παραγγελία.

Ο άξονας του ακροφυσίου εκτελεί επαναλαμβανόμενες μηχανικές κινήσεις κατά τη διάρκεια κάθε κύκλου τοποθέτησης. Στην παραγωγή μεγάλου όγκου, το εξάρτημα μπορεί να ολοκληρώσει χιλιάδες κινήσεις κατά τη διάρκεια κάθε βάρδιας λειτουργίας. Η κατάσταση λειτουργίας του μπορεί σταδιακά να επηρεαστεί από τριβή, μόλυνση, κρούση, φθορά των εξαρτημάτων του περιβάλλοντος ή λανθασμένη συντήρηση.

Ένας άξονας που δεν κινείται πλέον ελεύθερα μπορεί να επηρεάσει ολόκληρη τη σειρά παραλαβής και τοποθέτησης. Ωστόσο, παρόμοια συμπτώματα μπορεί επίσης να προκληθούν από κατεστραμμένο ακροφύσιο, φθαρμένο ρουλεμάν, αδύναμο ελατήριο, μολυσμένο στήριγμα, διαρροή κενού, αστοχία βαλβίδας, λανθασμένη βαθμονόμηση ή αστάθεια του τροφοδότη. Συνιστάται πλήρης έλεγχος πριν από την αντικατάσταση.

Ο μηχανισμός ακροφυσίου-κεφαλής θα πρέπει να επιθεωρείται όταν παρουσιάζονται μία ή περισσότερες από τις ακόλουθες καταστάσεις:

• Ο άξονας του ακροφυσίου δεν κινείται ομαλά κατά τη χειροκίνητη επιθεώρηση.
• Το ακροφύσιο επιστρέφει αργά μετά την κίνηση προς τα κάτω.
• Σε πολλές θέσεις του τροφοδότη συμβαίνουν επαναλαμβανόμενα σφάλματα παραλαβής.
• Το ύψος τοποθέτησης γίνεται ασυνεπές.
• Η κεφαλή παράγει ασυνήθιστο μηχανικό θόρυβο ή κραδασμούς.
• Εμφανίζονται ορατές γρατσουνιές ή σημάδια φθοράς στον άξονα.
• Το ακροφύσιο παρουσιάζει υπερβολικό πλευρικό διάκενο.
• Η απόδοση του pickup με κενό αλλάζει μετά την κίνηση του κεφαλιού.
• Το μηχάνημα αντιμετωπίζει επαναλαμβανόμενους συναγερμούς που σχετίζονται με τα ακροφύσια.
• Η απόδοση τοποθέτησης βελτιώνεται προσωρινά μετά τον καθαρισμό.
• Έχει συμβεί σύγκρουση ακροφυσίου ή συντριβή εξαρτήματος.
• Ο μηχανισμός της κεφαλής είναι πιο σφιχτός από άλλες θέσεις.

Αυτά τα συμπτώματα δεν επιβεβαιώνουν αυτόματα την αστοχία του άξονα. Το πλήρες μηχανικό σύστημα και το σύστημα κενού θα πρέπει να αξιολογηθεί πριν από την παραγγελία ανταλλακτικών.

Η αντικατάσταση ενός φθαρμένου, λυγισμένου, γρατσουνισμένου ή μολυσμένου άξονα KLW-M711S-A2 μπορεί να βοηθήσει στην αποκατάσταση της μηχανικής κίνησης ενός συμβατού συγκροτήματος κεφαλής τοποθέτησης.

Μια σωστά επιλεγμένη αντικατάσταση μπορεί να βοηθήσει:

• Αποκαταστήστε την ομαλότερη κίνηση του ακροφυσίου.
• Μειώστε τη μη φυσιολογική μηχανική αντίσταση.
• Βελτιώστε τη συνοχή επιστροφής του ακροφυσίου.
• Μειώστε τους κραδασμούς που προκαλούνται από κατεστραμμένες επιφάνειες άξονα.
• Υποστήριξη σταθερής παραλαβής εξαρτημάτων.
• Βελτιώστε την αποδοτικότητα συντήρησης.
• Μειώστε τον μη προγραμματισμένο χρόνο διακοπής λειτουργίας του εξοπλισμού.
• Αποτρέψτε τη συνέχιση της λειτουργίας με λυγισμένο άξονα.
• Προστατέψτε τα σχετικά ρουλεμάν και τις βάσεις από δευτερεύουσες ζημιές.
• Δημιουργήστε αξιόπιστο απόθεμα ανταλλακτικών έκτακτης ανάγκης.

Οι ακριβείς διαστάσεις του άξονα, οι ανοχές, η ποιότητα υλικού, η επιφανειακή επεξεργασία και οι διαφορές αναθεώρησης θα πρέπει να επαληθεύονται χρησιμοποιώντας εγκεκριμένη τεχνική τεκμηρίωση ή το εξάρτημα που αφαιρέθηκε. Μη επιβεβαιωμένες τιμές διαστάσεων δεν πρέπει να χρησιμοποιούνται ως πρότυπα αγοράς ή εγκατάστασης.

Παρόμοια εμφάνιση δεν επιβεβαιώνει την εναλλαξιμότητα. Ένα διαφορετικό επίθημα μπορεί να υποδεικνύει αναθεώρηση σχεδίασης, θέση άξονα, διάταξη αυλακώσεων, επεξεργασία επιφάνειας, δομή στήριξης ή συμβατή διαμόρφωση κεφαλής.

Πριν αντικαταστήσετε έναν κωδικό με έναν άλλο, επιβεβαιώστε:

• Ο πλήρης αριθμός ανταλλακτικού.
• Άξονας 1 ή Άξονας 2 θέση.
• Μοντέλο μηχανής.
• Αριθμός σειράς μηχανήματος.
• Μοντέλο κεφαλής τοποθέτησης.
• Δομή αυλάκωσης και σχισμής.
• Άνω και κάτω άκρα άξονα.
• Θέσεις ρουλεμάν και γιακά.
• Διαστάσεις εξαρτήματος που αφαιρέθηκαν.
• Πληροφορίες καταλόγου ανταλλακτικών μηχανών.
• Φωτογραφίες προϊόντων από διάφορες οπτικές γωνίες.
• Προηγούμενες τροποποιήσεις μηχανών.

Η ράβδος κεφαλής ακροφυσίου 1 άξονα KLW-M711S-A2 χρησιμοποιείται για συντήρηση και επισκευή συμβατών μηχανισμών τοποθέτησης-κεφαλής SMT.

• εργοστάσια παραγωγής SMT.
• Πάροχοι υπηρεσιών κατασκευής ηλεκτρονικών.
• Εταιρείες συναρμολόγησης PCB.
• Κατασκευαστές ηλεκτρονικών ειδών αυτοκινήτου.
• Εργοστάσια ηλεκτρονικών ειδών ευρείας κατανάλωσης.
• Κατασκευαστές φωτιστικών LED.
• Παραγωγοί εξοπλισμού βιομηχανικού ελέγχου.
• Κατασκευαστές ιατρικών ηλεκτρονικών.
• Τμήματα συντήρησης μηχανημάτων.
• Εταιρείες επισκευής εξοπλισμού SMT.
• Επιχειρήσεις ανακαίνισης μεταχειρισμένου εξοπλισμού.
• Διεθνείς διανομείς ανταλλακτικών SMT.
• Περιφερειακά κέντρα τεχνικής εξυπηρέτησης.

Ο άξονας αποτελεί μέρος του συστήματος μηχανικής καθοδήγησης εντός της κεφαλής τοποθέτησης. Υποστηρίζει ελεγχόμενη κίνηση των ακροφυσίων καθώς το μηχάνημα επιλέγει εξαρτήματα από τους τροφοδότες και τα τοποθετεί στο PCB.

Ένας σωστά τοποθετημένος άξονας βοηθά στην υποστήριξη:

• Ομαλή κάθοδος ακροφυσίου.
• Συνεπής επιστροφή ακροφυσίου.
• Ελεγχόμενη επαφή με το εξάρτημα.
• Σταθερή μηχανική ευθυγράμμιση.
• Μειωμένη πλάγια κίνηση.
• Χαμηλότερη μη φυσιολογική δόνηση.
• Επαναλαμβανόμενη λειτουργία τοποθέτησης-κεφαλής.
• Ευκολότερη αντιμετώπιση προβλημάτων μηχανής.

Ο άξονας λειτουργεί μαζί με το ακροφύσιο, τη βάση, το ρουλεμάν, το κολάρο, το ελατήριο, το στεγανοποιητικό, το κανάλι κενού, τη βαλβίδα, τον αισθητήρα, την κάμερα και το σύστημα βαθμονόμησης. Η αντικατάσταση μόνο του άξονα ενδέχεται να μην λύσει το πρόβλημα όταν άλλα σχετικά εξαρτήματα είναι κατεστραμμένα.

Κάθε παραγγελία θα πρέπει να παρέχεται σύμφωνα με τον επιβεβαιωμένο αριθμό ανταλλακτικού, την κατάσταση, την ποσότητα, τα εξαρτήματα που περιλαμβάνονται και τη μέθοδο συσκευασίας.

Για τα ελεγμένα-χρησιμοποιημένα ή ανακαινισμένα προϊόντα, η προσφορά πρέπει να προσδιορίζει:

• Πραγματική καλλυντική κατάσταση.
• Ορατά σημάδια χρήσης.
• Κατάσταση επιθεώρησης ή δοκιμής.
• Συμπεριλαμβανόμενα αξεσουάρ.
• Όροι εγγύησης.
• Διαθέσιμες φωτογραφίες προϊόντων.
• Μέθοδος συσκευασίας.

Ελέγξτε κάθε γράμμα, αριθμό και επίθημα στο εγκατεστημένο στοιχείο. Το KLW-M711S-A2 δεν πρέπει να επιλέγεται μόνο επειδή μοιάζει με τις εκδόσεις A0, B0 ή B2.

Δώστε το πλήρες μοντέλο μηχανής και τον σειριακό αριθμό. Οι πληροφορίες μοντέλου μηχανής βοηθούν στον περιορισμό της εφαρμογής, αλλά ενδέχεται να μην είναι επαρκείς από μόνες τους.

Η ίδια σειρά μηχανημάτων μπορεί να χρησιμοποιεί διαφορετικές διαμορφώσεις κεφαλής. Δώστε την ετικέτα κεφαλής, τον κωδικό συναρμολόγησης ή καθαρές φωτογραφίες εγκατάστασης.

Βεβαιωθείτε ότι το απαραίτητο εξάρτημα είναιΆξονας 1. Ο άξονας 2 ή άλλες θέσεις μπορεί να χρησιμοποιούν διαφορετική δομή.

Προσδιορίστε εάν η επισκευή απαιτεί:

• Μόνο άξονας.
• Άξονας και ρουλεμάν.
• Άξονας και βάση.
• Άξονας με ελατήριο και γιακά.
• Πλήρης διάταξη κεφαλής-άξονα.
• Ολοκληρωμένο σετ επισκευής κεφαλής τοποθέτησης.

Δώστε καθαρές φωτογραφίες που δείχνουν:

• Ο πλήρης άξονας.
• Και τα δύο άκρα του άξονα.
• Αυλάκια και υποδοχές.
• Θέση γιακά.
• Περιοχή επαφής ρουλεμάν.
• Σήματα αναγνώρισης.
• Κατεύθυνση εγκατάστασης.
• Σχετικός κάτοχος.
• Κατεστραμμένη περιοχή.
• Τοποθεσία κεφαλής τοποθέτησης.

Επιθεωρήστε το ακροφύσιο, το ρουλεμάν, τη βάση, το ελατήριο, το κολάρο, το στεγανοποιητικό, το πέρασμα κενού και τη βαλβίδα. Η επαναχρησιμοποίηση κατεστραμμένων σχετικών εξαρτημάτων μπορεί να προκαλέσει πρόωρη βλάβη του νέου άξονα.

Προσδιορίστε με σαφήνεια την απαιτούμενη συνθήκη:

Για επείγουσες ερωτήσεις, παρέχετε:

• Χώρα προορισμού.
• Ταχυδρομικός κώδικας.
• Απαιτούμενη ποσότητα.
• Αναμενόμενη ημερομηνία παράδοσης.
• Προτιμώμενος τρόπος κούριερ ή αποστολής.
• Απαιτήσεις παραστατικών εισαγωγής.

Τα εργοστάσια που λειτουργούν πολλαπλές μηχανές YSM θα πρέπει να διατηρούν επιβεβαιωμένα κρίσιμα εξαρτήματα κεφαλής σε απόθεμα. Το επαληθευμένο απόθεμα έκτακτης ανάγκης συμβάλλει στη μείωση του χρόνου διακοπής λειτουργίας όταν απαιτείται διεθνής μεταφορά.

Συνιστάται η επαγγελματική εγκατάσταση από εκπαιδευμένο τεχνικό συντήρησης SMT.

1. Σταματήστε το μηχάνημα σύμφωνα με την εγκεκριμένη διαδικασία απενεργοποίησης.
2. Απομονώστε την ηλεκτρική και πνευματική ενέργεια όπου απαιτείται.
3. Μετακινήστε το κεφάλι σε ασφαλή θέση συντήρησης.
4. Καταγράψτε τον αρχικό προσανατολισμό του άξονα και τη σειρά συναρμολόγησης.
5. Χρησιμοποιήστε καθαρά εργαλεία κατάλληλα για εξαρτήματα κεφαλής ακριβείας.
6. Αφαιρέστε προσεκτικά το ακροφύσιο και τα σχετικά εξαρτήματα.
7. Επιθεωρήστε τον παλιό άξονα για φθορά, κάμψη και γρατσουνιές.
8. Ελέγξτε τα ρουλεμάν, τις βάσεις, τα κολάρα, τα ελατήρια και τις τσιμούχες.
9. Καθαρίστε την περιοχή εγκατάστασης χρησιμοποιώντας μια εγκεκριμένη μέθοδο.
10. Συγκρίνετε το νέο εξάρτημα με τον άξονα που αφαιρέθηκε.
11. Επιβεβαιώστε τον πλήρη αριθμό ανταλλακτικού και τη θέση του άξονα 1.
12. Τοποθετήστε το ανταλλακτικό χωρίς να χτυπήσετε τον άξονα.
13. Συναρμολογήστε ξανά όλα τα σχετικά εξαρτήματα με τη σωστή σειρά.
14. Ελέγξτε την ομαλή χειροκίνητη κίνηση πριν από τη λειτουργία.
15. Αποκαταστήστε την ισχύ του μηχανήματος και τον αέρα με ασφάλεια.
16. Πλήρης αρχικοποίηση ή βαθμονόμηση όταν απαιτείται.
17. Δοκιμή παραλαβής ακροφυσίου και απόδοσης κενού.
18. Εκτελέστε δοκιμαστική τοποθέτηση με ελεγχόμενη ταχύτητα.
19. Επιθεωρήστε τα αποτελέσματα παραλαβής, αναγνώρισης, ύψους και τοποθέτησης.
20. Επιστρέψτε το μηχάνημα στην παραγωγή μόνο μετά από σταθερή λειτουργία.

• Μην τοποθετείτε εμφανώς λυγισμένο άξονα.
• Μην χτυπάτε επιφάνειες ακριβείας με μεταλλικά εργαλεία.
• Μην αναμιγνύετε τα συστατικά του Άξονα 1 και του Άξονα 2.
• Μη χρησιμοποιείτε μη εγκεκριμένο λιπαντικό.
• Μην επαναχρησιμοποιείτε κατεστραμμένα ρουλεμάν ή βάσεις.
• Μην πιέζετε έναν αταίριαστο άξονα μέσα στο συγκρότημα.
• Μην παρακάμπτετε την προστασία ασφαλείας του μηχανήματος.
• Μην συνεχίζετε την παραγωγή όταν παραμένει μη φυσιολογική αντίσταση.
• Μην υποθέσετε ότι παρόμοια επιθήματα είναι εναλλάξιμα.
• Ακολουθήστε την τεκμηρίωση συντήρησης του εξοπλισμού.

Ο άξονας μπορεί να προστατευτεί χρησιμοποιώντας:

1. Ατομική καθαρή εσωτερική συσκευασία.
2. Προστασία ανθεκτική στην υγρασία όπου απαιτείται.
3. Μαλακή αντικραδασμική προστασία γύρω από επιφάνειες ακριβείας.
4. Ένα ξεχωριστό κουτί με σαφή σήμανση.
5. Ενισχυμένο εξωτερικό χαρτοκιβώτιο εξαγωγής.
6. Πρόσθετη υποστήριξη για συγκεντρωτικές αποστολές.

• Αποφύγετε την κάμψη κατά τη μεταφορά.
• Αποφύγετε τις επιφανειακές γρατσουνιές.
• Μειώστε τη ζημιά από σύγκρουση.
• Προστατέψτε από τη σκόνη και την υγρασία.
• Διατηρήστε τα διαφορετικά μοντέλα χωριστά.
• Διατηρήστε τις ετικέτες ανταλλακτικού αριθμού.
• Απλοποίηση της επιθεώρησης λήψης.
• Υποστήριξη διεθνούς ταχείας παράδοσης.

Αρ. KLW-M711S-A2 περιγράφεται συνήθως ως εφεδρικός άξονας 1. Τα ρουλεμάν, οι βάσεις, τα ελατήρια, τα κολάρα, οι τσιμούχες και άλλα εξαρτήματα της κεφαλής περιλαμβάνονται μόνο όταν αναφέρονται σαφώς στην προσφορά.

Δώστε το πλήρες μοντέλο μηχανής, τον σειριακό αριθμό, τον τύπο κεφαλής τοποθέτησης, τον αριθμό εγκατεστημένου εξαρτήματος, τη θέση άξονα 1 και καθαρές φωτογραφίες. Η σύγκριση του αφαιρεθέντος στοιχείου είναι η ασφαλέστερη μέθοδος επιβεβαίωσης.

Η άμεση αντικατάσταση δεν πρέπει να θεωρείται δεδομένο. Διαφορετικά επιθέματα μπορεί να υποδεικνύουν άλλη αναθεώρηση, θέση άξονα, δομή αυλάκωσης ή διαμόρφωση κεφαλής. Επιβεβαιώστε όλες τις δομικές λεπτομέρειες πριν από την αντικατάσταση.

Τα πιθανά συμπτώματα περιλαμβάνουν περιορισμένη κίνηση, αργή επιστροφή, μη φυσιολογικούς κραδασμούς, υπερβολικό διάκενο, ορατές γρατσουνιές, επαναλαμβανόμενα σφάλματα παραλαβής, ασυνεπή ύψος τοποθέτησης ή μηχανικά προβλήματα μετά από σύγκρουση ακροφυσίου.

Ελέγξτε τη χειροκίνητη κίνηση, το κλείδωμα των ακροφυσίων, την κατάσταση του ρουλεμάν, την εγκατάσταση ελατηρίου, την αναρρόφηση υπό κενό, τη βαθμονόμηση κεφαλής, την απόδοση αναγνώρισης, το ύψος τοποθέτησης και τα αποτελέσματα δοκιμαστικής παραγωγής πριν επιστρέψετε το μηχάνημα σε πλήρη λειτουργία.

SMT PARTS SUPPLY Ε.Π.Ε.

Στείλτε τις ακόλουθες πληροφορίες για γρήγορη και ακριβή προσφορά:

• Όνομα προϊόντος και πλήρης αριθμός ανταλλακτικού.
• Μοντέλο μηχανής και σειριακός αριθμός.
• Τύπος κεφαλής τοποθέτησης.
• Απαιτούμενη ποσότητα.
• Θέση άξονα.
• Απαιτούμενη κατάσταση προϊόντος.
• Καθαρίστε τις φωτογραφίες του εξαρτήματος που αφαιρέθηκε.
• Φωτογραφίες από τη θέση εγκατάστασης.
• Σχετικά κατεστραμμένα μέρη.
• Χώρα προορισμού και ταχυδρομικός κώδικας.
• Τυπική ή επείγουσα απαίτηση παράδοσης.

Η ομάδα πωλήσεών μας θα εξετάσει την εφαρμογή και θα παρέχει τη διαθέσιμη κατάσταση, καθοδήγηση συμβατότητας, προσφορά, χρόνο παράδοσης, λεπτομέρειες συσκευασίας, πληροφορίες εγγύησης και επιλογές αποστολής.

Για επείγουσες βλάβες του μηχανήματος, αναφέρετε με σαφήνεια την απαιτούμενη ημερομηνία παράδοσης και επισυνάψτε φωτογραφίες της ετικέτας του εξαρτήματος, της δομής του άξονα, της κεφαλής τοποθέτησης και της κατεστραμμένης περιοχής.
