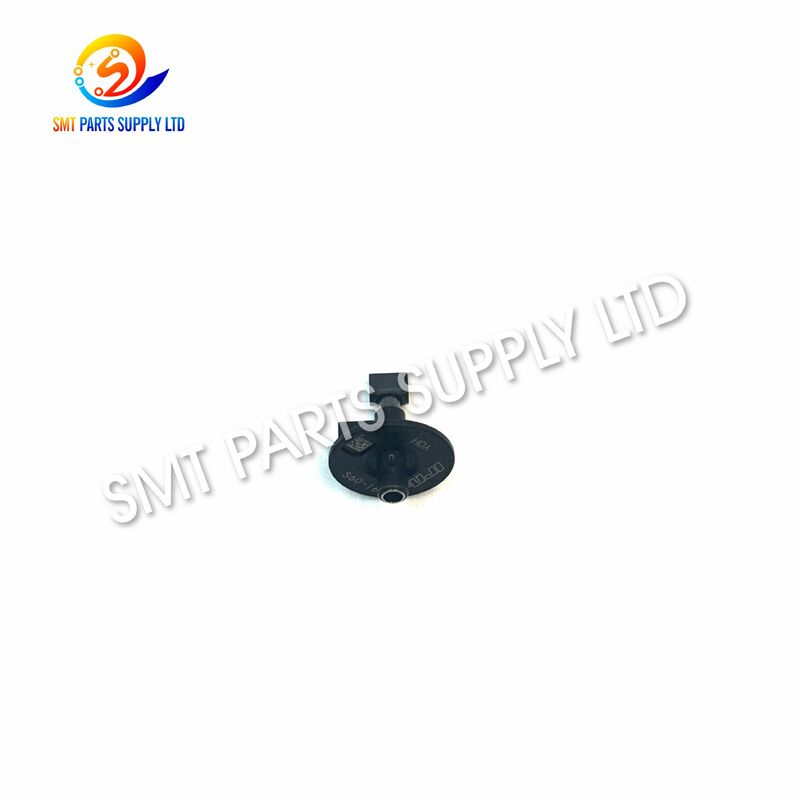

FUJI 2AGKNY010500 6.0x1.8 Ορθογώνιο ακροφύσιο για NXT H04S

FUJI 2AGKNY010500 6.0x1.8 Ορθογώνιο ακροφύσιο για NXT H04S

ΟFUJI 2AGKNY010500 Ορθογώνιο ακροφύσιο 6,0 x 1,8 mmείναι ένα ακροφύσιο συλλογής εξαρτημάτων ακριβείας σχεδιασμένο για συμβατόΚεφαλή τοποθέτησης NXT H04S SMTεφαρμογές. Το ορθογώνιο προφίλ επαφής του προορίζεται για εξαρτήματα με κατάλληλη επιμήκη ή ορθογώνια επιφάνεια στο επάνω μέρος, παρέχοντας σταθερή συγκράτηση υπό κενό κατά τη διάρκεια εργασιών pick-and-place υψηλής ταχύτητας.

Το ακροφύσιο εγκαθίσταται απευθείας στην κεφαλή τοποθέτησης και συνεργάζεται με το σύστημα κενού του μηχανήματος για να συλλέγει εξαρτήματα από τους τροφοδότες, να τα συγκρατεί με ασφάλεια κατά τη μεταφορά και να τα απελευθερώνει σε προγραμματισμένες θέσεις PCB.

Η σωστή επιλογή ακροφυσίων είναι σημαντική για τη διατήρηση αξιόπιστης απόδοσης παραλαβής, σταθερού προσανατολισμού εξαρτημάτων και σταθερών αποτελεσμάτων τοποθέτησης. Το 2AGKNY010500 είναι κατάλληλο για την αντικατάσταση φθαρμένων, μολυσμένων ή κατεστραμμένων ακροφυσίων και μπορεί επίσης να αποθηκευτεί ως ανταλλακτικό ρουτίνας συντήρησης.

Εφαρμόζεται ευρέως στην κατασκευή ηλεκτρονικών, την παραγωγή EMS, τη συναρμολόγηση PCB, τα βιομηχανικά ηλεκτρονικά, τα ηλεκτρονικά αυτοκινήτων και άλλα επαγγελματικά περιβάλλοντα παραγωγής SMT.

Βασικές πληροφορίες προϊόντος

Αιτία

Γιατί είναι σημαντικό το σωστό ακροφύσιο;

Το ακροφύσιο SMT έρχεται σε άμεση επαφή με το ηλεκτρονικό εξάρτημα κατά τη διάρκεια κάθε κύκλου τοποθέτησης.

Εάν το μέγεθος, το σχήμα ή η κατάσταση του ακροφυσίου δεν είναι κατάλληλα για το εξάρτημα, η παραγωγή μπορεί να παρουσιάσει ασταθή παραλαβή, κίνηση εξαρτημάτων ή συχνούς συναγερμούς του μηχανήματος.

Τα κοινά προβλήματα που σχετίζονται με τα ακροφύσια περιλαμβάνουν:

Ένα ορθογώνιο εξάρτημα μπορεί να μην παρέχει πάντα αρκετή επίπεδη επιφάνεια επαφής για ένα συμβατικό στρογγυλό ακροφύσιο. Σε αυτές τις περιπτώσεις, ένα ορθογώνιο ακροφύσιο μπορεί να παρέχει ένα προφίλ επαφής πιο στενά προσαρμοσμένο στο σχήμα του εξαρτήματος.

Φθορά και μόλυνση ακροφυσίων

Οι μηχανές τοποθέτησης SMT λειτουργούν συνεχώς με υψηλή ταχύτητα.

Κατά τη διάρκεια επαναλαμβανόμενων κύκλων λήψης, το ακροφύσιο μπορεί να αναπτυχθεί σταδιακά:

• Φθορά μύτης
• Επιφανειακή μόλυνση
• Απόφραξη κενού
• Μηχανική παραμόρφωση
• Μειωμένη απόδοση σφράγισης
• Αστάθεια παραλαβής

Σκόνη, σωματίδια κόλλας, υπολείμματα ροής και άλλα υπολείμματα παραγωγής μπορεί να συγκεντρωθούν γύρω από το άνοιγμα κενού.

Εάν ο κανονικός καθαρισμός δεν αποκαθιστά πλέον τη σταθερή απόδοση, η αντικατάσταση του ακροφυσίου είναι συχνά η πιο αποτελεσματική λύση συντήρησης.

Διάλυμα

Ο2AGKNY010500 ορθογώνιο ακροφύσιοπαρέχει μια λύση αντικατάστασης για συμβατές εφαρμογές NXT H04S που απαιτούν αΠροφίλ pickup 6,0 x 1,8 mm.

Ένα σωστά επιλεγμένο ακροφύσιο μπορεί να βοηθήσει στην αποκατάσταση της σταθερής επαφής υπό κενό και στη μείωση των επαναλαμβανόμενων προβλημάτων παραλαβής.

Συνιστώμενη διαδικασία αντικατάστασης

1. Ελέγξτε τον υπάρχοντα αριθμό εξαρτήματος ακροφυσίου.
2. Επιβεβαιώστε το μοντέλο κεφαλής τοποθέτησης.
3. Επαληθεύστε τις διαστάσεις παραλαβής του ακροφυσίου.
4. Συγκρίνετε το νέο ακροφύσιο με την υπάρχουσα μονάδα.
5. Επιθεωρήστε τη δίοδο υποπίεσης πριν την εγκατάσταση.
6. Τοποθετήστε σωστά το ακροφύσιο.
7. Δοκιμή απόδοσης παραλαβής κενού.
8. Εκτελέστε αρκετούς κύκλους τοποθέτησης δειγμάτων.
9. Ελέγξτε τη σταθερότητα του εξαρτήματος κατά τη μεταφορά.
10. Συνεχίστε την κανονική παραγωγή αφού επιβεβαιώσετε τη σταθερή λειτουργία.

Αυτή η διαδικασία βοηθά τις ομάδες συντήρησης να αποφεύγουν την περιττή αντικατάσταση άσχετων εξαρτημάτων του μηχανήματος.

Προδιαγραφές

Σχετική σύγκριση ορθογώνιων ακροφυσίων

Μπορούν να επιλεγούν διαφορετικές διαστάσεις ορθογώνιου ακροφυσίου ανάλογα με την επιφάνεια παραλαβής εξαρτημάτων.

Διαφορά Επιλογής

Το 2AGKNY010500 παρέχει μεγαλύτερη περιοχή παραλαβής από το μοντέλο 4,4 x 1,8 mm, ενώ διατηρεί το ίδιο πλάτος 1,8 mm.

Η έκδοση 8,4 x 1,8 mm παρέχει ακόμη μεγαλύτερη επιφάνεια επαφής.

Η έκδοση 5,9 x 1,3 mm είναι πιο στενή και μπορεί να είναι πιο κατάλληλη όταν η χρησιμοποιήσιμη επιφάνεια εξαρτημάτων είναι περιορισμένη.

Το σωστό ακροφύσιο πρέπει πάντα να επιλέγεται σύμφωνα με το πραγματικό πακέτο εξαρτημάτων αντί να επιλέγετε απλώς το μεγαλύτερο διαθέσιμο ακροφύσιο.

Εφαρμογή

Το ορθογώνιο ακροφύσιο FUJI 2AGKNY010500 είναι κατάλληλο για αυτοματοποιημένα περιβάλλοντα συναρμολόγησης PCB που χρησιμοποιούν συμβατές διαμορφώσεις τοποθέτησης.

Καταναλωτικά Ηλεκτρονικά

Ισχύει για γραμμές συναρμολόγησης SMT που παράγουν:

• Πίνακες ελέγχου καταναλωτή
• Έξυπνες συσκευές
• Συσκευές επικοινωνίας
• Ψηφιακά προϊόντα
• Ηλεκτρονικές μονάδες

Η σταθερή λήψη ακροφυσίων μπορεί να βοηθήσει στη βελτίωση της συνοχής της παραγωγής κατά τη διάρκεια επαναλαμβανόμενων κύκλων τοποθέτησης.

Ηλεκτρονικά Αυτοκινήτων

Η παραγωγή PCB αυτοκινήτων απαιτεί αξιόπιστο χειρισμό πολλών διαφορετικών πακέτων εξαρτημάτων.

Ένα σωστά προσαρμοσμένο ακροφύσιο μπορεί να βοηθήσει στη διατήρηση της σταθερότητας του εξαρτήματος κατά τη μεταφορά και τοποθέτηση υψηλής ταχύτητας.

Βιομηχανικά Ηλεκτρονικά

Το ακροφύσιο μπορεί επίσης να χρησιμοποιηθεί για την κατασκευή:

• Βιομηχανικοί ελεγκτές
• Εξοπλισμός αυτοματισμού
• Ηλεκτρονικά ισχύος
• Ενσωματωμένες πλακέτες ελέγχου
• Συστήματα ελέγχου μηχανών

Κατασκευή EMS

Τα εργοστάσια της EMS αλλάζουν συχνά μοντέλα PCB και συνδυασμούς εξαρτημάτων.

Η διατήρηση πολλών μεγεθών ακροφυσίων σε απόθεμα επιτρέπει στις ομάδες συντήρησης και παραγωγής να ανταποκρίνονται γρήγορα σε διαφορετικές απαιτήσεις προϊόντος.

Τυπικοί Χρήστες

Πώς λειτουργεί

1. Εγκατάσταση

Το ακροφύσιο τοποθετείται στη συμβατή κεφαλή τοποθέτησης και συνδέεται με το σύστημα κενού.

2. Μετακίνηση προς τον Τροφοδότη

Η κεφαλή τοποθέτησης κινείται προς την προγραμματισμένη θέση τροφοδότη.

3. Επαφή στοιχείου

Το ακροφύσιο χαμηλώνει στην επιλεγμένη επιφάνεια συλλογής του εξαρτήματος.

4. Παραλαβή κενού

Το κενό εφαρμόζεται μέσω της εσωτερικής διόδου του ακροφυσίου, δημιουργώντας αναρρόφηση μεταξύ του ακροφυσίου και του εξαρτήματος.

5. Μεταφορά εξαρτημάτων

Το εξάρτημα ανυψώνεται από τον τροφοδότη και μεταφέρεται προς το PCB.

6. Αναγνώριση και Διόρθωση

Το σύστημα τοποθέτησης μπορεί να επιθεωρήσει τον προσανατολισμό του εξαρτήματος και να κάνει διορθώσεις θέσης.

7. Τοποθέτηση PCB

Το ακροφύσιο μετακινεί το εξάρτημα στις προγραμματισμένες συντεταγμένες PCB.

8. Απελευθέρωση κενού

Το κενό απελευθερώνεται, επιτρέποντας στο εξάρτημα να παραμείνει στην επιθυμητή θέση τοποθέτησης.

Στη συνέχεια, η κεφαλή τοποθέτησης συνεχίζει με τον επόμενο κύκλο παραγωγής.

Γιατί η σταθερή παραλαβή κενού έχει σημασία

Κατά την τοποθέτηση σε υψηλή ταχύτητα, το εξάρτημα εκτίθεται σε ταχεία επιτάχυνση, κίνηση και αλλαγές θέσης.

Εάν η δύναμη συγκράτησης του κενού είναι ανεπαρκής, το εξάρτημα μπορεί:

• Μετατόπιση στο ακροφύσιο
• Περιστροφή απροσδόκητα
• Πτώση κατά την κίνηση
• Αναγνώριση αποτυχίας μηχανής
• Προκαλέστε σφάλματα παραλαβής
• Διακοπή παραγωγής

Επομένως, το ακροφύσιο πρέπει να παρέχει κατάλληλη επιφάνεια επαφής και απεριόριστη διαδρομή κενού.

Πώς να επιλέξετε

1. Επιβεβαιώστε τον αριθμό ανταλλακτικού

Η πρώτη αναφορά πρέπει να είναι:

2AGKNY010500

Εάν αντικαθιστάτε ένα υπάρχον ακροφύσιο, επιβεβαιώστε ότι ο παλιός αριθμός ανταλλακτικού ταιριάζει.

2. Επιβεβαιώστε το μοντέλο κεφαλής

Αυτό το μοντέλο σχετίζεται με:

Κεφαλή NXT H04S

Επαληθεύετε πάντα την πραγματική διαμόρφωση της κεφαλής τοποθέτησης.

3. Επιβεβαιώστε το Μέγεθος παραλαβής

Απαιτούμενη προδιαγραφή:

6,0 x 1,8 χλστ

Το εξάρτημα πρέπει να παρέχει αρκετή επίπεδη επιφάνεια για σταθερή επαφή.

4. Ελέγξτε το σχήμα του στοιχείου

Σημαντικοί παράγοντες περιλαμβάνουν:

5. Σύγκριση με το υπάρχον ακροφύσιο

Για παραγγελίες αντικατάστασης, συγκρίνετε:

• Αριθμός ανταλλακτικού
• Διαστάσεις μύτης
• Σχήμα μύτης
• Διεπαφή εγκατάστασης
• Τρέχουσα ρύθμιση μηχανήματος

Οι καθαρές φωτογραφίες του υπάρχοντος ακροφυσίου μπορούν επίσης να βοηθήσουν στην επιβεβαίωση της σωστής αντικατάστασης.

Συστάσεις συντήρησης

Τακτική Επιθεώρηση

Ελέγχετε περιοδικά το ακροφύσιο για:

• Φθορά
• Παραμόρφωση
• Μόλυνση
• Εμφραξη
• Ζημιά στην άκρη
• Διαρροή κενού

Καθάρισμα

Καθαρίστε το ακροφύσιο χρησιμοποιώντας κατάλληλες διαδικασίες συντήρησης SMT.

Αποφύγετε εργαλεία που μπορεί να γρατσουνίσουν ή να παραμορφώσουν τις επιφάνειες συλλογής ακριβείας.

Αποθήκευση

Αποθηκεύστε τα ανταλλακτικά ακροφύσια σε καθαρή προστατευτική συσκευασία.

Αποφύγετε την ανάμιξη διαφορετικών μοντέλων ακροφυσίων χωρίς αναγνώριση.

Ταυτοποίηση αποθέματος

Μια πρακτική ετικέτα αποθήκης μπορεί να χρησιμοποιήσει:

FUJI + 2AGKNY010500 + 6,0 x 1,8 mm + H04S

Αυτό βοηθά τις ομάδες συντήρησης να εντοπίσουν γρήγορα το σωστό ανταλλακτικό.

Συνήθη προβλήματα και αντιμετώπιση προβλημάτων

Γιατί να διατηρήσετε αυτό το ακροφύσιο ως ανταλλακτικό;

Ένα ακροφύσιο είναι μικρό σε σύγκριση με άλλα συγκροτήματα μηχανών SMT, αλλά η αστοχία του ακροφυσίου μπορεί να σταματήσει την τοποθέτηση εξαρτημάτων αμέσως.

Η διατήρηση των ανταλλακτικών μονάδων διαθέσιμη μπορεί να βοηθήσει:

• Μειώστε τον χρόνο έκτακτης ανάγκης
• Συντόμευση του χρόνου απόκρισης συντήρησης
• Υποστηρίξτε την προληπτική αντικατάσταση
• Προετοιμαστείτε για απροσδόκητη ζημιά στο ακροφύσιο
• Βελτιώστε τον προγραμματισμό ανταλλακτικών
• Υποστήριξη διαφορετικών προγραμμάτων παραγωγής PCB

Για εργοστάσια που λειτουργούν πολλές γραμμές SMT, τα μοντέλα ακροφυσίων που χρησιμοποιούνται συνήθως είναι ιδιαίτερα κατάλληλα για απόθεμα ανταλλακτικών.

FAQ

Ε1: Ποιες είναι οι προδιαγραφές του FUJI 2AGKNY010500;

Το 2AGKNY010500 είναι ένα ορθογώνιο ακροφύσιο τοποθέτησης SMT με αΠροφίλ pickup 6,0 x 1,8 mm, που προορίζεται για συμβατές εφαρμογές κεφαλής τοποθέτησης NXT H04S.

Ε2: Για ποιο τύπο εξαρτήματος είναι κατάλληλο αυτό το ακροφύσιο;

Είναι κατάλληλο για συμβατά ηλεκτρονικά εξαρτήματα με κατάλληλη επίπεδη ορθογώνια ή επιμήκη επιφάνεια συλλογής. Η τελική επιλογή θα πρέπει να βασίζεται στο πραγματικό πακέτο εξαρτημάτων και τις απαιτήσεις τοποθέτησης.

Ε3: Πώς μπορώ να επιβεβαιώσω το σωστό ακροφύσιο πριν από την παραγγελία;

Δώστε τον αριθμό εξαρτήματος, το μοντέλο της κεφαλής τοποθέτησης, τις πληροφορίες του μηχανήματος και καθαρές φωτογραφίες του τρέχοντος ακροφυσίου σας. Η σύγκριση αυτών των λεπτομερειών μπορεί να βοηθήσει στη μείωση των σφαλμάτων επιλογής μοντέλου.

Ε4: Πότε πρέπει να αντικατασταθεί το ακροφύσιο;

Ενδέχεται να απαιτείται αντικατάσταση όταν το ακροφύσιο παρουσιάζει ορατή φθορά, παραμόρφωση, απόφραξη υπό κενό, ασταθή λήψη, επαναλαμβανόμενες πτώσεις εξαρτημάτων ή επίμονα σφάλματα παραλαβής μετά τον καθαρισμό.

Ε5: Μπορείτε να παρέχετε άλλα ορθογώνια μεγέθη ακροφυσίων;

Ναί. Τα σχετικά μοντέλα περιλαμβάνουν2AGKNY010300, 2AGKNY010400 και 2AGKNY010600. Στείλτε τους απαιτούμενους αριθμούς ανταλλακτικών και τις ποσότητες για επιβεβαίωση μοντέλου και προσφορά.

Επικοινωνήστε μαζί μας

Χρειάζεται τοFUJI 2AGKNY010500 ορθογώνιο ακροφύσιο 6,0 x 1,8 mmή άλλα ακροφύσια τοποθέτησης SMT;

Παρακαλούμε στείλτε μας:

• Απαιτούμενος αριθμός ανταλλακτικού
• Μέγεθος ακροφυσίου
• Μοντέλο κεφαλής τοποθέτησης
• Μοντέλο μηχανής
• Απαιτούμενη ποσότητα
• Υπάρχουσες φωτογραφίες ακροφυσίων
• Λίστα πρόσθετων ανταλλακτικών

Μπορούμε να βοηθήσουμε μεεπιβεβαίωση μοντέλου, σχετική επιλογή ακροφυσίου, προσφορά ποσότητας και προετοιμασία παραγγελίας.

Για πελάτες που χρειάζονται πολλά μοντέλα ακροφυσίων FUJI SMT ή άλλα ανταλλακτικά μηχανών, στείλτε την πλήρη λίστα αγορών σας για συνδυασμένη προσφορά.

Επικοινωνήστε μαζί μας για τιμολόγηση, διαθεσιμότητα και επιβεβαίωση προϊόντος.
