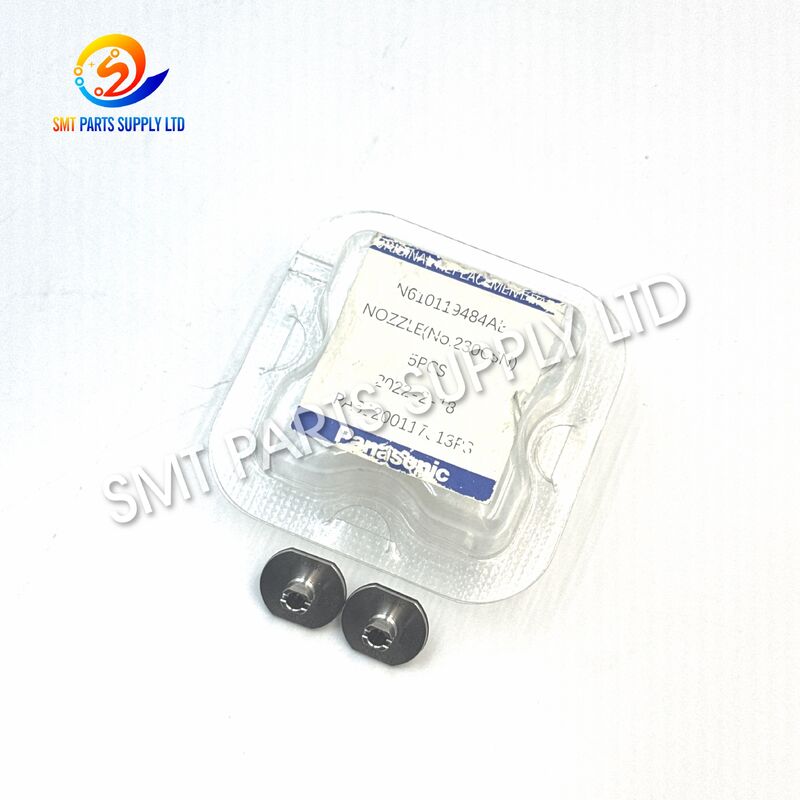

Ακροφύσιο Panasonic N610119484AB 230CSN για μηχανή SMT CM402 CM602 NPM

Ο αριθμός ακροφύσιο Panasonic N610119484AB 230CSN είναι ένα εξάρτημα ακριβείας αντικατάστασης που χρησιμοποιείται σε συμβατά συστήματα τοποθέτησης Panasonic CM402, CM602 και NPM SMT. Εγκατεστημένο στην κεφαλή τοποθέτησης, το ακροφύσιο συνεργάζεται με το σύστημα κενού του μηχανήματος για να παραλάβει ηλεκτρονικά εξαρτήματα από τροφοδότες, να τα μεταφέρει με ακρίβεια και να τα απελευθερώσει στην πλακέτα PCB στη προγραμματισμένη θέση τοποθέτησης.

Ένα ακροφύσιο επηρεάζει άμεσα τη σταθερότητα παραλαβής, την ακρίβεια τοποθέτησης, τον χειρισμό εξαρτημάτων και τη συνέχεια παραγωγής. Όταν η άκρη του ακροφυσίου φθαρεί, μολυνθεί, καταστραφεί ή φράξει, το μηχάνημα μπορεί να παρουσιάσει σφάλματα παραλαβής, πτώσεις εξαρτημάτων, ασταθές κενό ή ελαττώματα τοποθέτησης.

Το N610119484AB 230CSN είναι κατάλληλο για εργασίες τακτικής συντήρησης και αντικατάστασης όπου ο καθορισμένος τύπος ακροφυσίου ταιριάζει με τη διαμόρφωση του μηχανήματος και τις απαιτήσεις εξαρτημάτων.

Πλήρης Περιγραφή Προϊόντος

Ακροφύσιο Τοποθέτησης SMT 230CSN N610119484AB για Panasonic CM402 CM602 NPM

Επισκόπηση Προϊόντος

Ο αριθμός ακροφύσιο Panasonic N610119484AB 230CSN είναι ένα ανταλλακτικό μηχανής SMT που αναπτύχθηκε για συμβατό εξοπλισμό τοποθέτησης Panasonic CM402, CM602 και NPM. Ως σημαντικό εξάρτημα της κεφαλής τοποθέτησης, το ακροφύσιο παρέχει τη φυσική διεπαφή μεταξύ του συστήματος κενού του μηχανήματος και του ηλεκτρονικού εξαρτήματος που χειρίζεται.

Κατά τη διάρκεια ενός κύκλου τοποθέτησης SMT, το ακροφύσιο πλησιάζει τη θέση παραλαβής του τροφοδότη, χρησιμοποιεί πίεση κενού για να συγκρατήσει το εξάρτημα, το μεταφέρει μέσω της διαδικασίας αναγνώρισης και τοποθέτησης και το απελευθερώνει με ακρίβεια στην πλακέτα PCB. Η σταθερή κατάσταση του ακροφυσίου είναι επομένως απαραίτητη για τη σταθερή απόδοση του μηχανήματος.

Το ακροφύσιο 230CSN επιλέγεται συνήθως για αντικατάσταση όταν ένα υπάρχον ακροφύσιο παρουσιάζει φθορά, παραμόρφωση, μόλυνση, αστάθεια κενού ή ασυνέπεια παραλαβής. Μπορεί επίσης να αποθηκευτεί ως ανταλλακτικό προληπτικής συντήρησης για γραμμές παραγωγής που χρησιμοποιούν συμβατό εξοπλισμό CM και NPM.

Πριν από την παραγγελία, οι χρήστες πρέπει να επιβεβαιώσουν τον αριθμό εξαρτήματος N610119484AB, τον τύπο ακροφυσίου 230CSN, το μοντέλο του μηχανήματος, τη διαμόρφωση της κεφαλής τοποθέτησης και τις απαιτήσεις εφαρμογής.

Αιτία

Τα ακροφύσια τοποθέτησης SMT λειτουργούν συνεχώς υπό επαναλαμβανόμενη μηχανική κίνηση και κύκλους κενού. Μετά από εκτεταμένη παραγωγή, διάφορες συνθήκες μπορούν να μειώσουν την απόδοση του ακροφυσίου.

Επειδή το ακροφύσιο έρχεται σε άμεση επαφή ή συγκρατεί το ηλεκτρονικό εξάρτημα, ακόμη και μικρές επιφανειακές ζημιές ή μόλυνση μπορούν να επηρεάσουν τη σταθερότητα της παραγωγής.

Ένα φθαρμένο ακροφύσιο μπορεί να μην σταματήσει πάντα το μηχάνημα εντελώς. Σε πολλές περιπτώσεις, τα πρώτα συμπτώματα εμφανίζονται ως σταδιακά αυξανόμενα σφάλματα παραλαβής, επαναλαμβανόμενες προσπάθειες, πτώσεις εξαρτημάτων ή ασυνεπή αποτελέσματα τοποθέτησης.

Λύση

Η αντικατάσταση ενός φθαρμένου ή κατεστραμμένου ακροφυσίου με τη σωστή προδιαγραφή μπορεί να βοηθήσει στην αποκατάσταση της κανονικής απόδοσης χειρισμού εξαρτημάτων.

Ο αριθμός ακροφύσιο N610119484AB 230CSN προορίζεται για συμβατό εξοπλισμό τοποθέτησης Panasonic που απαιτεί αυτήν την προδιαγραφή ακροφυσίου. Όταν επιλέγεται και εγκαθίσταται σωστά, υποστηρίζει:

• Σταθερή παραλαβή κενού
• Συνεπής χειρισμός εξαρτημάτων
• Ακριβής κίνηση τοποθέτησης
• Ομαλή απελευθέρωση εξαρτημάτων
• Μειωμένες διακοπές παραγωγής που σχετίζονται με την παραλαβή
• Αξιόπιστη αντικατάσταση ακροφυσίου κατά τη διάρκεια προληπτικής συντήρησης

Για καλύτερα αποτελέσματα, η αντικατάσταση του ακροφυσίου πρέπει να συνδυάζεται με επιθεώρηση του συστήματος κενού, της βάσης του ακροφυσίου, του άξονα, των φίλτρων, των σχετικών εξαρτημάτων της κεφαλής και της θέσης παραλαβής του τροφοδότη.

Εάν τα επαναλαμβανόμενα σφάλματα παραλαβής συνεχίζονται μετά την αντικατάσταση του ακροφυσίου, οι τεχνικοί πρέπει επίσης να ελέγξουν την πίεση κενού, τη βαθμονόμηση της κεφαλής, την κατάσταση του τροφοδότη, τη συσκευασία των εξαρτημάτων και τις ρυθμίσεις αναγνώρισης όρασης.

Προδιαγραφές

Αναφορά Συμβατού Μηχανήματος

Η συμβατότητα πρέπει να καθορίζεται από τον αριθμό εξαρτήματος και τη διαμόρφωση του μηχανήματος, και όχι μόνο από το όνομα της σειράς μηχανήματος.

Διαφορετικές κεφαλές τοποθέτησης μπορεί να χρησιμοποιούν διαφορετικούς τύπους ακροφυσίων ακόμη και εντός της ίδιας οικογένειας μηχανημάτων.

Εφαρμογή

Το ακροφύσιο N610119484AB 230CSN μπορεί να χρησιμοποιηθεί σε διαφορετικά περιβάλλοντα κατασκευής SMT όπου είναι εγκατεστημένα συμβατά μηχανήματα τοποθέτησης Panasonic.

Παραγωγή Συναρμολόγησης PCB

Κατάλληλο για γραμμές παραγωγής που συναρμολογούν ηλεκτρονικά εξαρτήματα σε τυπωμένες πλακέτες κυκλωμάτων. Το ακροφύσιο υποστηρίζει τη διαδικασία παραλαβής και τοποθέτησης μεταξύ τροφοδότη και PCB.

Συντήρηση Μηχανημάτων SMT

Ένα φθαρμένο ακροφύσιο μπορεί να αντικατασταθεί κατά τη διάρκεια προγραμματισμένης συντήρησης του μηχανήματος για να μειωθεί ο κίνδυνος απροσδόκητων αποτυχιών παραλαβής.

Αντικατάσταση μετά από ζημιά ακροφυσίου

Εάν το ακροφύσιο καταστραφεί από σύγκρουση, ανώμαλη επαφή εξαρτήματος, λανθασμένη ρύθμιση ή μακροχρόνια χρήση, η αντικατάσταση μπορεί να βοηθήσει στην αποκατάσταση της σταθερής απόδοσης χειρισμού.

Απόθεμα Προληπτικών Ανταλλακτικών

Εργοστάσια που λειτουργούν πολλαπλά μηχανήματα CM402, CM602 ή NPM συχνά διατηρούν σε απόθεμα τους συχνά χρησιμοποιούμενους τύπους ακροφυσίων για να μειώσουν τον χρόνο αναμονής συντήρησης.

Ηλεκτρονική Κατασκευή

Τυπικές εφαρμογές μπορεί να περιλαμβάνουν γραμμές συναρμολόγησης SMT που εξυπηρετούν:

Πώς Λειτουργεί

Το ακροφύσιο SMT λειτουργεί ως μέρος του συστήματος κενού της κεφαλής τοποθέτησης του μηχανήματος.

1. Τοποθέτηση Ακροφυσίου

Το μηχάνημα κινεί την κεφαλή τοποθέτησης προς την προγραμματισμένη θέση παραλαβής του τροφοδότη.

2. Παραλαβή Εξαρτήματος

Το ακροφύσιο έρχεται σε επαφή ή πλησιάζει το εξάρτημα σύμφωνα με τις ρυθμίσεις του μηχανήματος. Η πίεση κενού εφαρμόζεται μέσω του ακροφυσίου.

Η δύναμη κενού συγκρατεί σταθερά το εξάρτημα στην άκρη του ακροφυσίου.

3. Μεταφορά Εξαρτήματος

Η κεφαλή τοποθέτησης απομακρύνει το εξάρτημα από τον τροφοδότη και προς την περιοχή επιθεώρησης ή τοποθέτησης.

4. Αναγνώριση και Διόρθωση

Ανάλογα με τη διαμόρφωση του μηχανήματος και τον τύπο του εξαρτήματος, το σύστημα όρασης του μηχανήματος αναγνωρίζει τη θέση και τον προσανατολισμό του εξαρτήματος. Οι απαιτούμενες διορθώσεις θέσης υπολογίζονται αυτόματα.

5. Τοποθέτηση στην PCB

Το ακροφύσιο κινείται στις προγραμματισμένες συντεταγμένες τοποθέτησης της PCB.

Το μηχάνημα ελέγχει την τοποθέτηση X, Y, Z και περιστροφής σύμφωνα με το πρόγραμμα τοποθέτησης.

6. Απελευθέρωση Εξαρτήματος

Το κενό απελευθερώνεται ή αλλάζει σύμφωνα με την ακολουθία λειτουργίας του μηχανήματος, επιτρέποντας στο εξάρτημα να τοποθετηθεί στην πάστα συγκόλλησης στην απαιτούμενη θέση.

Αυτή η διαδικασία μπορεί να επαναληφθεί χιλιάδες φορές κατά τη διάρκεια της παραγωγής, γεγονός που καθιστά την κατάσταση του ακροφυσίου ιδιαίτερα σημαντική για τη σταθερή λειτουργία SMT.

Γιατί Έχει Σημασία η Κατάσταση του Ακροφυσίου

Το ακροφύσιο είναι σχετικά μικρό σε σύγκριση με άλλα εξαρτήματα μηχανημάτων SMT, αλλά έχει άμεση επίδραση στην ποιότητα παραγωγής.

Η έγκαιρη αντικατάσταση ενός προβληματικού ακροφυσίου μπορεί να βοηθήσει στην αποφυγή περιττών διακοπών μηχανήματος και επαναλαμβανόμενων σφαλμάτων τοποθέτησης.

Πλεονεκτήματα Προϊόντος

Εφαρμογή SMT Ακριβείας

Σχεδιασμένο για ακριβή παραλαβή και τοποθέτηση εξαρτημάτων σε συμβατό εξοπλισμό παραγωγής SMT.

Αναγνώριση Αριθμού Εξαρτήματος

Ο αριθμός N610119484AB επιτρέπει στο προσωπικό συντήρησης να αναγνωρίζει και να αντιστοιχίζει το απαιτούμενο ανταλλακτικό με μεγαλύτερη ακρίβεια.

Προδιαγραφή 230CSN

Ο τύπος ακροφυσίου μπορεί να ελεγχθεί απευθείας σε σχέση με αρχεία συντήρησης, λίστες ακροφυσίων ή το υπάρχον ακροφύσιο του μηχανήματος.

Συμβατό με Πολλαπλές Σειρές Μηχανημάτων

Εφαρμόσιμο σε επιλεγμένες διαμορφώσεις μηχανημάτων CM402, CM602 και NPM όταν απαιτείται η σωστή προδιαγραφή ακροφυσίου.

Κατάλληλο για Απόθεμα Συντήρησης

Το ακροφύσιο είναι συμπαγές και πρακτικό για αποθήκευση ανταλλακτικών, βοηθώντας τις ομάδες συντήρησης να προετοιμαστούν για προγραμματισμένες ή απροσδόκητες απαιτήσεις αντικατάστασης.

Εύκολη Αντικατάσταση

Έμπειροι τεχνικοί SMT μπορούν να αντικαταστήσουν το ακροφύσιο κατά τη διάρκεια τακτικής συντήρησης σύμφωνα με τις τυπικές διαδικασίες σέρβις του μηχανήματος.

Πώς να Επιλέξετε

Η σωστή επιλογή ακροφυσίου είναι σημαντική επειδή διαφορετικά εξαρτήματα και κεφαλές τοποθέτησης μπορεί να απαιτούν διαφορετικές προδιαγραφές ακροφυσίου.

Πριν από την παραγγελία, ελέγξτε τις ακόλουθες πληροφορίες.

Προτεινόμενη Μέθοδος Επιλογής

Πρώτα ελέγξτε το ακροφύσιο που είναι επί του παρόντος εγκατεστημένο στο μηχάνημα.

Επιβεβαιώστε εάν η σήμανση ή το αρχείο συντήρησης δείχνει:

N610119484AB / 230CSN

Στη συνέχεια, επιβεβαιώστε ότι το μηχάνημα ανήκει στην ισχύουσα διαμόρφωση CM402, CM602 ή NPM.

Για τμήματα προμηθειών που δεν διαθέτουν πλήρεις τεχνικές πληροφορίες, η παροχή μιας σαφούς φωτογραφίας του αρχικού ακροφυσίου, του μοντέλου του μηχανήματος, των πληροφοριών της κεφαλής και του αριθμού εξαρτήματος μπορεί να βοηθήσει στη μείωση των σφαλμάτων παραγγελίας.

Συστάσεις Αντικατάστασης

Το ακροφύσιο πρέπει να επιθεωρείται τακτικά ως μέρος της συντήρησης του εξοπλισμού SMT.

Η αντικατάσταση μπορεί να εξεταστεί όταν:

• Οι αποτυχίες παραλαβής γίνονται πιο συχνές
• Εξαρτήματα πέφτουν κατά τη μεταφορά
• Οι τιμές κενού γίνονται ασταθείς
• Ο καθαρισμός του ακροφυσίου δεν αποκαθιστά την απόδοση
• Η άκρη είναι ορατά κατεστραμμένη
• Το ακροφύσιο έχει εμπλακεί σε σύγκρουση κεφαλής
• Η ακρίβεια τοποθέτησης γίνεται ασυνεπής
• Το μηχάνημα αναφέρει επαναλαμβανόμενα σφάλματα που σχετίζονται με το ακροφύσιο

Μην υποθέτετε αυτόματα ότι κάθε σφάλμα παραλαβής προκαλείται από το ακροφύσιο. Πρέπει επίσης να ελέγχονται η κατάσταση του τροφοδότη, η πίεση κενού, η συσκευασία των εξαρτημάτων, η βαθμονόμηση του μηχανήματος και τα εξαρτήματα της κεφαλής.

Οδηγίες Συντήρησης

Ο τακτικός καθαρισμός μπορεί να βοηθήσει στην παράταση της διάρκειας ζωής του ακροφυσίου.

Χρησιμοποιήστε κατάλληλες διαδικασίες συντήρησης ακροφυσίων και αποφύγετε την καταστροφή των επιφανειών επαφής ακριβείας.

Τα συνιστώμενα σημεία συντήρησης περιλαμβάνουν:

• Αφαιρέστε τη σκόνη και τη μόλυνση από ροή συγκόλλησης
• Διατηρήστε το πέρασμα κενού καθαρό
• Επιθεωρήστε την άκρη του ακροφυσίου για φθορά
• Ελέγξτε για παραμόρφωση μετά από ανώμαλα συμβάντα μηχανήματος
• Αποθηκεύστε τα εφεδρικά ακροφύσια σε καθαρή προστατευτική συσκευασία
• Αποφύγετε την ανάμειξη διαφορετικών προδιαγραφών ακροφυσίων
• Καταγράψτε την αντικατάσταση ακροφυσίου κατά τη διάρκεια προληπτικής συντήρησης

Μην χρησιμοποιείτε επιθετικές μεθόδους καθαρισμού που μπορεί να καταστρέψουν τις επιφάνειες ακριβείας ή να αλλοιώσουν τη γεωμετρία του ακροφυσίου.

Πληροφορίες Παραγγελίας

Για ταχύτερη προσφορά και έλεγχο συμβατότητας, παρέχετε τις ακόλουθες λεπτομέρειες:

Η παροχή πλήρων πληροφοριών βοηθά στη μείωση των σφαλμάτων επιλογής μοντέλου και επιταχύνει τη διαδικασία επεξεργασίας προσφορών.

Συχνές Ερωτήσεις

1. Για τι χρησιμοποιείται το Panasonic N610119484AB 230CSN;

Το N610119484AB 230CSN είναι ένα ακροφύσιο τοποθέτησης SMT που χρησιμοποιείται σε συμβατά μηχανήματα τοποθέτησης Panasonic. Συνεργάζεται με το σύστημα κενού για να παραλάβει ηλεκτρονικά εξαρτήματα από τροφοδότες, να τα μεταφέρει μέσω του κύκλου τοποθέτησης και να τα απελευθερώσει στην προγραμματισμένη θέση της PCB.

2. Είναι το N610119484AB συμβατό με τα μηχανήματα CM402, CM602 και NPM;

Χρησιμοποιείται με συμβατές διαμορφώσεις εξοπλισμού CM402, CM602 και NPM. Επειδή διαφορετικές κεφαλές και διαμορφώσεις μηχανημάτων μπορεί να απαιτούν διαφορετικούς τύπους ακροφυσίων, οι αγοραστές πρέπει να επιβεβαιώσουν τον αριθμό εξαρτήματος, την προδιαγραφή 230CSN και τη διαμόρφωση της κεφαλής πριν από την αγορά.

3. Πότε πρέπει να αντικατασταθεί ένα ακροφύσιο SMT;

Η αντικατάσταση πρέπει να εξεταστεί όταν το ακροφύσιο είναι φθαρμένο, κατεστραμμένο, φραγμένο, παραμορφωμένο ή αδυνατεί να διατηρήσει σταθερή παραλαβή εξαρτήματος. Συχνά σφάλματα παραλαβής, πτώσεις εξαρτημάτων και ασταθής απόδοση κενού μπορούν επίσης να υποδηλώνουν ότι απαιτείται επιθεώρηση του ακροφυσίου.

4. Πώς μπορώ να επιβεβαιώσω το σωστό ακροφύσιο πριν από την παραγγελία;

Ελέγξτε τη σήμανση του αρχικού ακροφυσίου, το μοντέλο του μηχανήματος, την κεφαλή τοποθέτησης, το εγχειρίδιο συντήρησης και το αρχείο ανταλλακτικών. Για πιο ακριβή επιβεβαίωση, παρέχετε τον αριθμό εξαρτήματος N610119484AB, τον τύπο ακροφυσίου 230CSN, το μοντέλο του μηχανήματος, την ποσότητα και σαφείς φωτογραφίες του υπάρχοντος εξαρτήματος.

5. Μπορεί αυτό το ακροφύσιο να αποθηκευτεί ως ανταλλακτικό συντήρησης;

Ναι. Τα συχνά χρησιμοποιούμενα ακροφύσια SMT αποθηκεύονται συνήθως ως ανταλλακτικά προληπτικής συντήρησης. Η διατήρηση συμβατών ακροφυσίων αντικατάστασης διαθέσιμων μπορεί να μειώσει τον χρόνο διακοπής λειτουργίας όταν ένα ακροφύσιο καταστραφεί ή φτάσει στο τέλος της διάρκειας ζωής του.

Επικοινωνήστε Μαζί Μας

Αναζητάτε ακροφύσια Panasonic N610119484AB 230CSN ή άλλα ανταλλακτικά μηχανημάτων SMT;

Στείλτε μας τον αριθμό εξαρτήματος, το μοντέλο του μηχανήματος, την προδιαγραφή του ακροφυσίου, την απαιτούμενη ποσότητα και τη φωτογραφία του προϊόντος. Η ομάδα μας μπορεί να βοηθήσει στον έλεγχο της ζητούμενης προδιαγραφής και στην προετοιμασία προσφοράς για τις ανάγκες σας σε ανταλλακτικά SMT.

Επικοινωνήστε μαζί μας σήμερα για τιμή, διαθεσιμότητα, προσφορά ποσότητας και υποστήριξη συμβατών εξαρτημάτων SMT.
