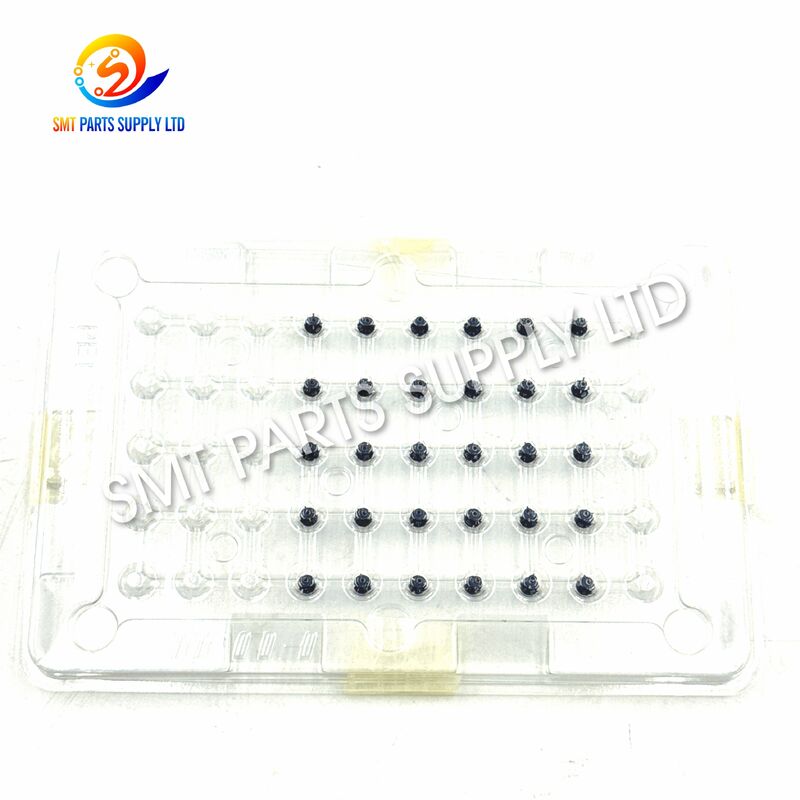

FUJI 2AGKNX007700 R047-018WRL-035 Ακροφύσιο H24-L για κεφαλή NXT H24

ΗFUJI 2AGKNX007700 R047-018WRL-035 H24-L Σφουγγάριείναι1.8mm μεγάλος SMT πύργος λήψης ευρείας εμβέλειαςπου αναπτύχθηκε για χρήση με τοNXT H24 κεφαλή τοποθέτησηςΩς το στοιχείο επαφής μεταξύ του συστήματος κενού κεφαλής τοποθέτησης και των ηλεκτρονικών εξαρτημάτων, ο ακροφύλακας εκτελεί τα βασικά καθήκοντα της ανάληψης, της διατήρησης, της μεταφοράς, της τοποθέτησης των εξαρτημάτων,και απελευθέρωση κατά τη διάρκεια του κύκλου τοποθέτησης SMT.

ΗΔιαμόρφωση ευρείας εμβέλειας H24-Lπροορίζεται για συμβατά εξαρτήματα που απαιτούν μεγαλύτερη διεπαφή συλλογής από τις εκδόσεις ευρείας εμβέλειας H24-S και H24-M.Η σωστή επιλογή του ακροβομβίου είναι σημαντική, επειδή ο ακροβομβός επηρεάζει άμεσα τη σταθερότητα της συλλογής, η απόδοση κενού, ο χειρισμός των εξαρτημάτων, η συνέπεια τοποθέτησης και η συνέχεια λειτουργίας της μηχανής.

Αριθμός τμήματος2AGKNX007700αντιστοιχεί στις προδιαγραφέςΔελτίο ΕΚΑΧ αριθ., με ονομαστική1.8mm ευρείας εμβέλειας LΟ πύργος αυτός είναι κατάλληλος για την αντικατάσταση φθαρμένων, μολυσμένων, κατεστραμμένων ή λανθασμένων πύργων H24 κατά τη συνήθη συντήρηση της μηχανής SMT.

Οι ακροφύσια SMT λειτουργούν μέσα από χιλιάδες ή εκατομμύρια επαναλαμβανόμενων κύκλων ανάληψης και τοποθέτησης.μόλυνση από πάστα συγκόλλησης, σωματίδια ταινίας μεταφοράς και μηχανική φόρτιση, η κατάστασή του μπορεί σταδιακά να επηρεάσει τις επιδόσεις της μηχανής.

Συχνές αιτίες προβλημάτων συλλογής που σχετίζονται με τους ακροφύσια περιλαμβάνουν:

Για το λόγο αυτό, πρέπει να λαμβάνεται υπόψη η κατάσταση του ακροφύλλου όταν επανειλημμένα εμφανίζονται συναγερμοί ελλείψεων συστατικών, ασταθής ακροφύλακας,μη φυσιολογική κίνηση του συστατικού, ή εμφανίζεται ασυνεπής τοποθέτηση.

Η επιθεώρηση των ακροβομβίδων είναι ιδιαίτερα σημαντική για τις κεφαλές τοποθέτησης υψηλής ταχύτητας, όπως η H24, επειδή μια μικρή ασυνέπεια λήψης που επαναλαμβάνεται σε πολλούς κύκλους μπορεί να μειώσει τη συνολική απόδοση της γραμμής.

Η χρήση της ορθής προδιαγραφής ακροβωτίου είναι ένας από τους απλούστερους τρόπους για την αποκατάσταση του αξιόπιστου χειρισμού των εξαρτημάτων.

Η2AGKNX007700 Σφουγγάρι H24-Lπαρέχει το σωστόΡ047-018WRL-035 / 1,8 mm ευρείας εμβέλειας L διαμόρφωσηγια εφαρμογές που απαιτούν τον συγκεκριμένο τύπο πίδακας H24.

Κατά την αντικατάσταση ενός ακροβωτίου, οι φορείς εκμετάλλευσης πρέπει να επιβεβαιώνουν:

• Ο τύπος κεφαλής τοποθέτησης είναιΥδρογόνο
• Ο απαιτούμενος αριθμός μέρους είναι:2AGKNX007700
• Η απαιτούμενη προδιαγραφή είναιΔελτίο ΕΚΑΧ αριθ.
• Τύπος ακροβωτίου είναιΕυρύ φάσμα L
• Το ονομαστικό μέγεθος του ακροφύλλου είναι1.8mm
• Οι διαστάσεις των εξαρτημάτων είναι κατάλληλες για τη διεπαφή λήψης τύπου L
• Το διάδρομο κενού είναι καθαρό πριν από την εγκατάσταση
• Η θέση τοποθέτησης του ακροβωτίου είναι απαλλαγμένη από μόλυνση

Η αντικατάσταση φθαρμένων ή κατεστραμμένων ακροβομβίδων με τις κατάλληλες προδιαγραφές μπορεί να βοηθήσει στην αποκατάσταση της αξιόπιστης δέσμευσης κενού, στη μείωση των πτώσεων συστατικών, στη βελτίωση της επαναληψιμότητας του χειρισμού,και μειωμένες περιττές διακοπές μηχανών.

Για τα τμήματα συντήρησης, η διατήρηση σε απόθεμα των διαφόρων μεγεθών των φουσκάλων H24 μειώνει επίσης τον χρόνο στάσης λειτουργίας όταν ένας φουσκάλας αναπόφευκτα απαιτεί αντικατάσταση.

Η οικογένεια H24 ευρείας εμβέλειας φουσκάλων περιλαμβάνει διαφορετικά μεγέθη μπικαπ. Η επιλογή του σωστού μοντέλου σύμφωνα με το πρόγραμμα μηχανής και τις διαστάσεις των εξαρτημάτων είναι σημαντική για την αξιόπιστη παραγωγή.

Η2AGKNX007700δεν πρέπει να αντικαθίστανται αυτόματα με άλλο φούσκα 1,8 mm μόνο και μόνο επειδή η ονομαστική διάμετρος είναι πανομοιότυπη.Η δομή του ακροφύλλου και η προβλεπόμενη εφαρμογή χειρισμού των εξαρτημάτων θα πρέπει επίσης να αντιστοιχούν στη ρύθμιση του μηχανήματος.

Η2AGKNX007700 Σφουγγάρι H24-Lχρησιμοποιείται κυρίως σε αυτοματοποιημένα περιβάλλοντα παραγωγής SMT που είναι εξοπλισμένα με συμβατή κεφαλή τοποθέτησης NXT H24.

Καταναλωτικά Ηλεκτρονικά

Κατάλληλο για γραμμές συναρμολόγησης PCB που κατασκευάζουν ελεγκτές, συσκευές επικοινωνίας, οικιακά ηλεκτρονικά, έξυπνα προϊόντα και άλλες ηλεκτρονικές συναρμολογήσεις μεγάλου όγκου.

Ηλεκτρονικά οχήματα

Μπορεί να χρησιμοποιηθεί σε περιβάλλοντα παραγωγής SMT που παράγουν πίνακες ελέγχου, μονάδες αισθητήρων, ηλεκτρονικά φωτισμού, συγκροτήματα ελέγχου ισχύος και συναφή προϊόντα PCB αυτοκινήτων.

Βιομηχανική ηλεκτρονική

Εφαρμόζεται σε γραμμές παραγωγής που παράγουν βιομηχανικές πλακέτες ελέγχου, μονάδες αυτοματισμού, ηλεκτρονικά ισχύος, όργανα και ενσωματωμένα ηλεκτρονικά σύνολα.

Εξοπλισμός επικοινωνίας

Κατάλληλο για συναρμολόγηση PCB υψηλής πυκνότητας όπου απαιτείται αξιόπιστη ανάληψη επαναλαμβανόμενων εξαρτημάτων για τη διατήρηση της αποτελεσματικότητας τοποθέτησης.

Στήριξη μηχανών SMT

Απαιτείται συχνά από τα τμήματα συντήρησης εξοπλισμού όταν ένας εγκατεστημένος στόλος H24-L φθείρεται, μολύνεται, καταστρέφεται ή δεν παρέχει πλέον σταθερή λήψη κενού.

Απογραφή ανταλλακτικών

Χρήσιμο ως ανταλλακτικό συντήρησης για εργοστάσια που χρησιμοποιούν πολλαπλά μηχανήματα NXT, συμβάλλοντας στη μείωση του χρόνου αναμονής παραγωγής όταν η αντικατάσταση των ακροβωτίων γίνεται απαραίτητη.

Ο πύργος H24-L λειτουργεί από κοινού με το σύστημα κενού κεφαλής τοποθέτησης κατά τη διάρκεια του κύκλου τοποθέτησης του κατασκευαστικού στοιχείου.

Η κεφαλή τοποθέτησης μετακινεί τον πύρο προς τη θέση λήψης του εξαρτήματος στον τροφοδότη ή στο σταθμό τροφοδοσίας του εξαρτήματος.

Το άκρο του ακροφύλλου έρχεται σε επαφή με την κατάλληλη επιφάνεια λήψης του ηλεκτρονικού εξαρτήματος και δημιουργεί επαρκή αναρρόφηση για να το κρατήσει.

Μετά την ανάληψη, το κεφάλι τοποθέτησης υψώνει και μεταφέρει το συστατικό προς την προγραμματισμένη τοποθεσία τοποθέτησης PCB.

Ένας σωστός στόλος βοηθά να διατηρηθεί σταθερό το κατασκευαστικό στοιχείο κατά τη διάρκεια αυτής της κίνησης υψηλής ταχύτητας.

Η κεφαλή μετακινείται στην προγραμματισμένη θέση της σανίδας και χαμηλώνει το συστατικό προς την επιφάνεια τοποθέτησης.

Ελευθερώνεται η δύναμη που συγκρατεί το κενό, έτσι ώστε το συστατικό να αποχωριστεί από τον στόμιο και να παραμείνει στην προβλεπόμενη θέση του PCB.

Το κεφάλι συνεχίζει στη συνέχεια στον επόμενο κύκλο τοποθέτησης.

Επειδή αυτές οι ενέργειες εκτελούνται επανειλημμένα σε υψηλή ταχύτητα, η καθαριότητα του ακροφύσκου, η κατάσταση των διαστάσεων και η σωστή επιλογή μοντέλου είναι κρίσιμες για τη συνεπή παραγωγή.

Ο πύργος συλλογής είναι ένα σχετικά μικρό κατασκευαστικό στοιχείο της μηχανής SMT, αλλά η επίδρασή του στην παραγωγή μπορεί να είναι σημαντική.

Μια λανθασμένη επιλογή ακροφύλλου μπορεί να προκαλέσει:

• Ανεπαρκής επαφή με την επιφάνεια συλλογής
• Διαρροή κενού
• Κίνηση στοιχείου κατά την επιτάχυνση
• Ελλείψεις της συσκευής λήψης
• Σταγόνες συστατικών
• Αύξηση των συναγερμών μηχανών
• Διακοπές τοποθέτησης
• Μεγαλύτερος φόρτος εργασίας συντήρησης

Ο σωστός πύργος πρέπει να παρέχει επαρκή επαφή ανάληψης χωρίς να παρεμβαίνει στο σώμα του κατασκευαστικού στοιχείου, τους αγωγούς, την περιβαλλοντική τσέπη ταινίας ή τις παρακείμενες μηχανικές δομές.

Για το λόγο αυτό,Το 2AGKNX007700 θα πρέπει να επιλέγεται όταν η διαμόρφωση της μηχανής απαιτεί ειδικά τη νυσέλα ευρείας εμβέλειας H24-L R047-018WRL-035..

Πριν παραγγείλετε εναλλακτική βύσμα H24, επιβεβαιώστε τις ακόλουθες πληροφορίες.

Ελέγξτε αν η υφιστάμενη τεκμηρίωση για τη βύσμα ή τα ανταλλακτικά προσδιορίζει:

2AGKNX007700

Αυτή είναι η πιο άμεση μέθοδος αναγνώρισης.

Ελέγξτε εάν ο πύργος προσδιορίζεται ως:

Δελτίο ΕΚΑΧ αριθ.

Αυτό βοηθά στην αποφυγή σύγχυσης με τα τυποποιημένα 1.8 mm και 1.8 mm H24 nozzles τύπου MELF.

Η βρύση που περιγράφεται στην παρούσα σελίδα προορίζεται για:

H24 Κεφαλή τοποθέτησης

Δεν πρέπει να επιλέγετε ένα ακροφύσιο μόνο με βάση την εξωτερική εμφάνιση, διότι άλλες κεφαλές τοποθέτησης μπορεί να χρησιμοποιούν διαφορετικές δομές τοποθέτησης.

Η απαιτούμενη διαμόρφωση είναι:

H24-L / Wide Range L

Μέσα στην ευρεία οικογένεια, οι εκδόσεις S, M και L είναι διαφορετικές επιλογές ακροβωτίων.

Αυτό το μοντέλο είναι:

1.8mm Wide-Range έκδοση L

Για άλλες σειρές εξαρτημάτων, μπορεί να απαιτούνται εκδόσεις H24-S 0,6 mm ή H24-M 1,1 mm.

Όταν είναι δυνατόν, να παρέχεται σαφής φωτογραφία του αρχικού ακροβωτίου μαζί με το μοντέλο μηχανής, τον τύπο κεφαλής, τον υπάρχοντα αριθμό μέρους και τις προδιαγραφές του ακροβωτίου.

Αυτές οι πρόσθετες πληροφορίες βοηθούν στην αποφυγή της παραγγελίας της λανθασμένης παραλλαγής, όταν διαφορετικές βρύσες H24 έχουν παρόμοια εμφάνιση.

Η ορθή συντήρηση μπορεί να παρατείνει τη διάρκεια ζωής του ακροβωτίου και να μειώσει τα απροσδόκητα προβλήματα με την ανάρτηση.

Μην χρησιμοποιείτε κοφτερά αντικείμενα που ενδέχεται να βλάψουν το εσωτερικό διάδρομο αναρρόφησης ή την επιφάνεια πρόσληψης ακριβείας κατά το καθαρισμό.

Οι ακροφύσια που αφαιρούνται από το μηχάνημα πρέπει να οργανώνονται κατά αριθμό μερών για να αποφεύγεται η τυχαία ανάμειξη μεταξύ των διαμορφώσεων ακροφύσων H24-S, H24-M, H24-L, πρότυπο, τύπου G και MELF.

Κατά την αντιμετώπιση προβλημάτων, πρέπει επίσης να ελέγχονται οι παραμέτροι της μηχανής, οι τροφοδοσίες, τα εξαρτήματα, τα συστήματα κενού και άλλα μέρη του κεφαλιού, επειδή δεν προκαλείται κάθε πρόβλημα με τη συσκευή λήψης από τον ίδιο τον ακροφύσιο.

Το 2AGKNX007700 είναι ένα1.8mm H24-L ευρείας εμβέλειας SMT μπουζίδημιουργεί την επαφή κενού που απαιτείται για την επιλογή των ηλεκτρονικών εξαρτημάτων από την θέση τροφοδοσίας, τη διατήρησή τους κατά την κίνηση του κεφαλιού,και να τους απελευθερώσει στην προγραμματισμένη θέση τοποθέτησης PCB.

Η2AGKNX007700είναι ηH24-L 1.8 mm ευρείας εμβέλειας ακροφύσιο, προσδιορίζεται ωςΔελτίο ΕΚΑΧ αριθ.. το2AGKNX007600είναι το μικρότεροH24-M 1.1 mm ευρείας εμβέλειας ακροφύσιο, προσδιορίζεται ωςΔελτίο ΕΚΤ αριθ.Η επιλογή θα πρέπει να ακολουθεί το στοιχείο και τη ρύθμιση της μηχανής.

Όχι.2AGKNX007700προσδιορίζεται ως1.8mm ευρείας εμβέλειας L ακροφύσιοΗ οικογένεια H24 περιλαμβάνει επίσης ένα πρότυπο 1.8mm ακροφύσιο και ένα 1.8mm MELF ακροφύσιο.

Η αντικατάσταση πρέπει να εξετάζεται όταν ο πύκνος είναι λυγισμένος, κατεστραμμένος, υπερβολικά φθαρμένος, μπλοκαρισμένος ή παράγει επανειλημμένα ασταθή συστατική συλλογή μετά από κατάλληλο καθαρισμό και επιθεώρηση.Χρησιμοποιώντας ένα γνωστό-καλό αντικαταστατικό ακροφύσιο μπορεί επίσης να βοηθήσει να προσδιοριστεί αν τα επαναλαμβανόμενα προβλήματα λήψης είναι σχετιζόμενα με το ακροφύσιο.

Παρακαλείστε να παρέχετε τηναριθμός τμήματος 2AGKNX007700, προδιαγραφήΔελτίο ΕΚΑΧ αριθ.Μια φωτογραφία του υφιστάμενου ακροβωτίου είναι επίσης χρήσιμη όταν απαιτείται πρόσθετη επιβεβαίωση συμβατότητας.

Ψάχνω γιαFUJI 2AGKNX007700 R047-018WRL-035 Σφουγγαρίσματα H24-Lή άλλες προδιαγραφές για το στόμιο H24;

Στείλε μας τοαριθμός εξαρτήματος, απαιτούμενη ποσότητα, μοντέλο μηχανής και φωτογραφία ακροφύλλουΜπορούμε να σας βοηθήσουμε με την επιλογή του H24, την αντιστοίχιση μοντέλων της ίδιας σειράς, τις απαιτήσεις αντικατάστασης, την επιβεβαίωση αποθέματος, πληροφορίες για την προθεσμία,και συνδυασμένες έρευνες SMT για ανταλλακτικά.

Για τους πελάτες που διατηρούν πολλαπλές γραμμές παραγωγής SMT, μπορεί να υποβληθεί πλήρης κατάλογος απαιτήσεων για φουσκάλες για ενοποιημένο έλεγχο και προσφορά.
