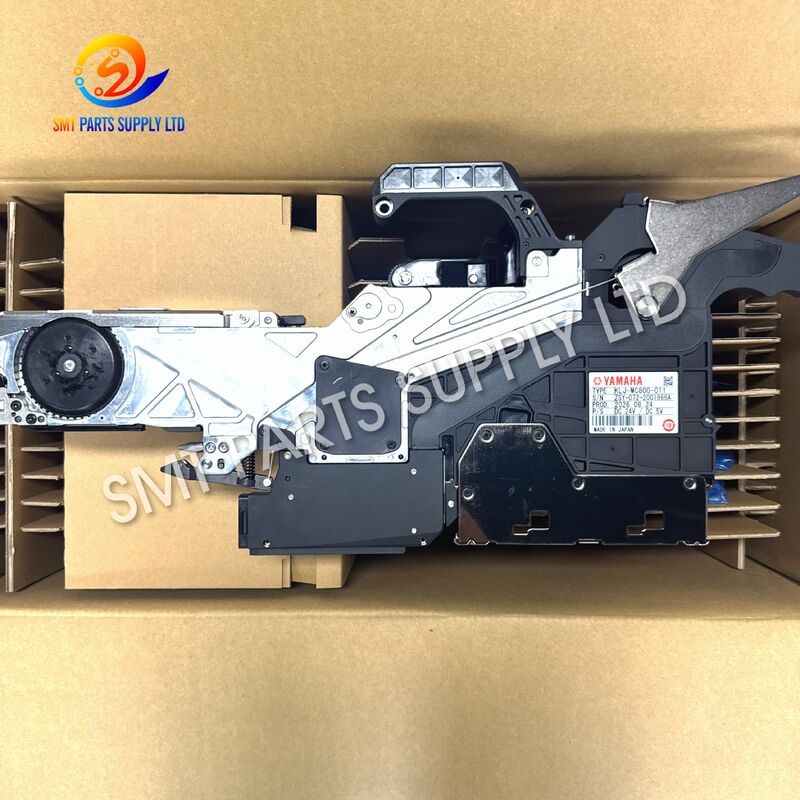

YAMAHA KLJ-MC800-011 ZS72mm Ηλεκτρικός τροφοδότης για SMT Mounter

YAMAHA KLJ-MC800-011 ZS72mm Ηλεκτρικός Τροφοδότης για Μηχανή SMT

Ο ηλεκτρικός τροφοδότης ταινίας KLJ-MC800-011 ZS 72mm είναι μια μονάδα τροφοδοσίας εξαρτημάτων για συμβατό εξοπλισμό τοποθέτησης SMT. Χειρίζεται εξαρτήματα που παρέχονται σε ταινία φορέα 72mm, προωθώντας την ταινία ώστε η κεφαλή τοποθέτησης να μπορεί να συλλέξει εξαρτήματα σε μια καθορισμένη θέση λήψης.

Για ομάδες παραγωγής που συναρμολογούν πλακέτες με εξαρτήματα συσκευασμένα σε φαρδύτερη ταινία, η σωστή επιλογή τροφοδότη είναι ένα ουσιαστικό μέρος της προετοιμασίας του μηχανήματος. Το πλάτος της ταινίας, η γεωμετρία της θήκης, ο βήμα τροφοδοσίας και η διεπαφή του μηχανήματος πρέπει να συνεργάζονται για να υποστηρίξουν τη συνεπή παρουσίαση των εξαρτημάτων.

Αυτός ο τροφοδότης μπορεί να εξεταστεί για την αντικατάσταση μιας αντίστοιχης μονάδας, την προετοιμασία μιας πρόσθετης ρύθμισης παραγωγής ή τη διατήρηση ενός ανταλλακτικού για προγραμματισμένη συντήρηση. Η επιλογή πρέπει να ξεκινήσει με τον πλήρη αριθμό εξαρτήματος και την υπάρχουσα διαμόρφωση του μηχανήματος. Αν και οι τροφοδότες μπορεί να φαίνονται παρόμοιοι, οι διαφορές στην αναθεώρηση, τη διεπαφή ή τις υποστηριζόμενες προδιαγραφές ταινίας μπορούν να επηρεάσουν την καταλληλότητα. Η επιβεβαίωση αυτών των λεπτομερειών πριν από την αγορά βοηθά τις ομάδες αγορών και μηχανικής να συμφωνήσουν στην απαιτούμενη συναρμολόγηση και να αποφύγουν περιττές καθυστερήσεις εγκατάστασης.

Οι διακοπές τροφοδοσίας δεν υποδεικνύουν πάντα ελαττωματικό τροφοδότη. Η κατάσταση της ταινίας φορέα, η λανθασμένη ρύθμιση και η φθορά μπορούν να παράγουν παρόμοια συμπτώματα. Ο εντοπισμός της πραγματικής αιτίας βοηθά στον προσδιορισμό εάν είναι κατάλληλη η ρύθμιση, η συντήρηση ή η αντικατάσταση.

Μια απόφαση αντικατάστασης θα πρέπει να ακολουθεί την επιθεώρηση ολόκληρης της διαδρομής τροφοδοσίας. Η αλλαγή μόνο του τροφοδότη μπορεί να μην επιλύσει σφάλματα που οφείλονται σε ακατάλληλη συσκευασία ή λανθασμένες ρυθμίσεις μηχανήματος.

Για μια εφαρμογή που απαιτεί τροφοδότη ZS 72mm, το KLJ-MC800-011 παρέχει μια συγκεκριμένη αναφορά αριθμού εξαρτήματος για αγορά και αξιολόγηση αντικατάστασης. Η αντιστοίχιση αυτής της αναφοράς με τον υπάρχοντα εξοπλισμό βοηθά στη μείωση της αβεβαιότητας κατά την προμήθεια ενός συγκροτήματος τροφοδότη.

Ο πρακτικός στόχος είναι η ελεγχόμενη παράδοση των θηκών εξαρτημάτων στην τοποθεσία λήψης του μηχανήματος. Η σωστή εγκατάσταση, η φόρτωση της ταινίας και η διαμόρφωση είναι απαραίτητες για την επίτευξη αυτού του αποτελέσματος.

Πριν από την κυκλοφορία στην παραγωγή, πραγματοποιήστε μια ελεγχόμενη δοκιμή τροφοδοσίας με αντιπροσωπευτικό υλικό. Επαληθεύστε τη θέση της θήκης, την κίνηση του καλύμματος της ταινίας και την απόδοση λήψης σύμφωνα με τη διαδικασία λειτουργίας του μηχανήματος.

Η ονομασία 72mm αναφέρεται στο ονομαστικό πλάτος της ταινίας φορέα. Δεν περιγράφει το μέγιστο πλάτος σώματος εξαρτήματος, τις διαστάσεις σώματος τροφοδότη ή τη χωρητικότητα εξαρτημάτων της μηχανής τοποθέτησης.

Οι ηλεκτρικές βαθμολογίες, οι διαστάσεις, το βάρος και οι υποστηριζόμενες τιμές βήματος πρέπει να λαμβάνονται από την τεκμηρίωση που ισχύει για την ακριβή μονάδα.

Αυτός ο τροφοδότης είναι σχετικός με εργασίες παραγωγής που χρησιμοποιούν εξαρτήματα συσκευασμένα σε κατάλληλη ταινία φορέα 72mm. Η προδιαγραφή συσκευασίας του κατασκευαστή εξαρτημάτων πρέπει να ελέγχεται πριν από την ανάθεση του τροφοδότη σε ένα πρόγραμμα πλακέτας.

Αυτά είναι πιθανά σενάρια παραγωγής, παρά εγγυήσεις ότι κάθε εξάρτημα σε αυτές τις βιομηχανίες απαιτεί αυτόν τον τροφοδότη.

Η Yamaha προσδιορίζει το YSM20 ως υποστηρικτικό των ηλεκτρικών τροφοδοτών της σειράς ZS. Η ακριβής καταλληλότητα του KLJ-MC800-011 εξακολουθεί να απαιτεί έλεγχο έναντι της διαμόρφωσης του μηχανήματος και της ισχύουσας τεκμηρίωσης τροφοδότη. Yamaha Motor Co., Ltd.

Ένας ηλεκτρικός τροφοδότης ταινίας προωθεί την ταινία φορέα σε ελεγχόμενα διαστήματα ώστε οι θήκες εξαρτημάτων να φτάνουν στην τοποθεσία λήψης. Η ακόλουθη ακολουθία περιγράφει τη γενική διαδικασία τροφοδοσίας. Οι χειριστές πρέπει να ακολουθούν τις οδηγίες για τον συγκεκριμένο εξοπλισμό τους.

Ο τροφοδότης παρέχει εξαρτήματα. Η μηχανή τοποθέτησης ελέγχει τη λήψη και την τοποθέτησή τους στην πλακέτα PCB.

Η σωστή ευθυγράμμιση θήκης και η ομαλή κίνηση της ταινίας είναι σημαντικές καθ' όλη τη διάρκεια της λειτουργίας. Η υπερβολική αντίσταση καρούλας, η κατεστραμμένη ταινία ή η λανθασμένη διαδρομή καλύμματος ταινίας μπορούν να παρεμποδίσουν την τροφοδοσία ακόμη και όταν ο μηχανισμός τροφοδότη λειτουργεί κανονικά.

Επιβεβαιώστε τον Πλήρη Αριθμό Εξαρτήματος

Χρησιμοποιήστε το KLJ-MC800-011 ως αναφορά αναγνώρισης. Συγκρίνετε την πλήρη ετικέτα στον υπάρχοντα τροφοδότη, συμπεριλαμβανομένου του επιθήματος. Παρόμοιοι αριθμοί δεν πρέπει να θεωρούνται απόδειξη ότι δύο αναθεωρήσεις είναι εναλλάξιμες.

Ελέγξτε τη Διαμόρφωση του Μηχανήματος

Παρέχετε το μοντέλο του μηχανήματος και τις λεπτομέρειες της εγκατεστημένης διάταξης τροφοδότη. Όπου είναι διαθέσιμο, συμπεριλάβετε την ισχύουσα αναφορά λίστας εξαρτημάτων ή μια φωτογραφία της περιοχής σύνδεσης του τροφοδότη.

Επανεξετάστε τη Συσκευασία Εξαρτήματος

Επιβεβαιώστε το πλάτος της ταινίας φορέα 72mm, το βήμα θήκης, το βάθος θήκης και τις διαστάσεις εξαρτήματος. Το πλάτος της ταινίας από μόνο του δεν επαρκεί για να διαπιστωθεί εάν η πλήρης διαδικασία τροφοδοσίας και λήψης θα λειτουργήσει.

Καθορίστε το Πεδίο Αγοράς

Καθορίστε την ποσότητα, την απαιτούμενη κατάσταση και τα αναμενόμενα αξεσουάρ. Διευκρινίστε εάν η προσφορά καλύπτει ένα πλήρες συγκρότημα τροφοδότη και προσδιορίστε τυχόν στοιχεία που πρέπει να το συνοδεύουν.

Συμφωνήστε στην Απόδειξη Επιθεώρησης

Για μια μονάδα αντικατάστασης, ζητήστε σαφείς φωτογραφίες αναγνώρισης και σχετικές πληροφορίες κατάστασης. Εάν περιλαμβάνεται λειτουργικός έλεγχος, συμφωνήστε τι καλύπτει ο έλεγχος και εάν θα χρησιμοποιηθεί αντιπροσωπευτική ταινία.

Σχεδιάστε Ελέγχους Εγκατάστασης

Επιτρέψτε χρόνο για αναγνώριση μηχανήματος, φόρτωση ταινίας, διαμόρφωση βήματος και δοκιμαστική λήψη. Ένας αντίστοιχος αριθμός εξαρτήματος υποστηρίζει την αναγνώριση, αλλά δεν εξαλείφει τους κανονικούς ελέγχους θέσης σε λειτουργία.

Διατηρήστε τη διαδρομή της ταινίας και την περιοχή λήψης απαλλαγμένες από χαλαρά θραύσματα συσκευασίας. Επιθεωρήστε τους προσβάσιμους οδηγούς ταινίας και τα σημεία διαδρομής καλύμματος ταινίας για μόλυνση ή ζημιά, ακολουθώντας τις οδηγίες συντήρησης του εξοπλισμού.

Χειριστείτε τον τροφοδότη χρησιμοποιώντας τα καθορισμένα σημεία στήριξής του και προστατέψτε τις εκτεθειμένες συνδέσεις κατά την αποθήκευση ή τη μεταφορά. Αποφύγετε την εξαναγκαστική διέλευση ταινίας μέσω ενός περιορισμένου μηχανισμού.

Κατά τη διερεύνηση ενός προβλήματος τροφοδοσίας, καταγράψτε τον συναγερμό του μηχανήματος, την προδιαγραφή της ταινίας και την κατάσταση λειτουργίας. Αυτές οι πληροφορίες καθιστούν ευκολότερη τη διάκριση ενός σφάλματος τροφοδότη από ένα πρόβλημα υλικού ή ρύθμισης.

Ε1: Ποια είναι η κύρια λειτουργία του KLJ-MC800-011;

Προωθεί εξαρτήματα συσκευασμένα σε κατάλληλη ταινία φορέα 72mm στη θέση λήψης μιας συμβατής μηχανής SMT. Στη συνέχεια, η κεφαλή τοποθέτησης λαμβάνει κάθε εξάρτημα για τοποθέτηση στην πλακέτα PCB.

Ε2: Το 72mm σημαίνει ότι ο τροφοδότης μπορεί να χειριστεί ένα εξάρτημα πλάτους 72mm;

Όχι. Αναφέρεται στο πλάτος της ταινίας φορέα. Οι διαστάσεις εξαρτήματος, η γεωμετρία θήκης, η επιλογή ακροφυσίου και τα όρια χειρισμού μηχανήματος πρέπει να ελέγχονται ξεχωριστά πριν από την επιβεβαίωση ότι ένα συγκεκριμένο εξάρτημα μπορεί να επεξεργαστεί.

Ε3: Μπορεί αυτός ο τροφοδότης να αντικαταστήσει κάθε άλλο τροφοδότη 72mm;

Όχι. Το πλάτος της ταινίας δεν καθορίζει την εναλλαξιμότητα. Συγκρίνετε τη σειρά τροφοδότη, τον πλήρη αριθμό εξαρτήματος, την αναθεώρηση, τη μηχανική διεπαφή και τις απαιτήσεις του μηχανήματος πριν επιλέξετε αντικατάσταση για μια υπάρχουσα εγκατάσταση.

Ε4: Απαιτείται ρύθμιση πριν από την παραγωγή;

Η εγκατάσταση πρέπει να περιλαμβάνει τους ελέγχους που καθορίζονται για το μηχάνημα και τον τροφοδότη. Αυτοί μπορεί να περιλαμβάνουν αναγνώριση τροφοδότη, φόρτωση ταινίας, ρυθμίσεις βήματος, θέση λήψης και ελεγχόμενη δοκιμή χρησιμοποιώντας το προοριζόμενο υλικό παραγωγής.

Ε5: Ποιες πληροφορίες πρέπει να συνοδεύουν ένα ερώτημα;

Στείλτε τον πλήρη αριθμό εξαρτήματος, το μοντέλο του μηχανήματος, την απαιτούμενη ποσότητα, την προτιμώμενη κατάσταση και φωτογραφίες της υπάρχουσας μονάδας. Συμπεριλάβετε προδιαγραφές ταινίας φορέα κατά την αίτηση βοήθειας για μια νέα εφαρμογή τροφοδοσίας εξαρτημάτων.

Ζητήστε Προσφορά για KLJ-MC800-011

Χρειάζεστε έναν ηλεκτρικό τροφοδότη ZS 72mm για μια υπάρχουσα ρύθμιση ή μια επερχόμενη εργασία παραγωγής; Στείλτε τις απαιτήσεις σας για μια προσφορά και έλεγχο συμβατότητας.

Συμπεριλάβετε μια σαφή φωτογραφία της τρέχουσας ετικέτας του τροφοδότη σας για να βοηθήσετε στην επιβεβαίωση της ζητούμενης συναρμολόγησης. Ζητήστε τιμές, διαθεσιμότητα, λεπτομέρειες επιθεώρησης και επιλογές παράδοσης για την απαιτούμενη ποσότητα.
