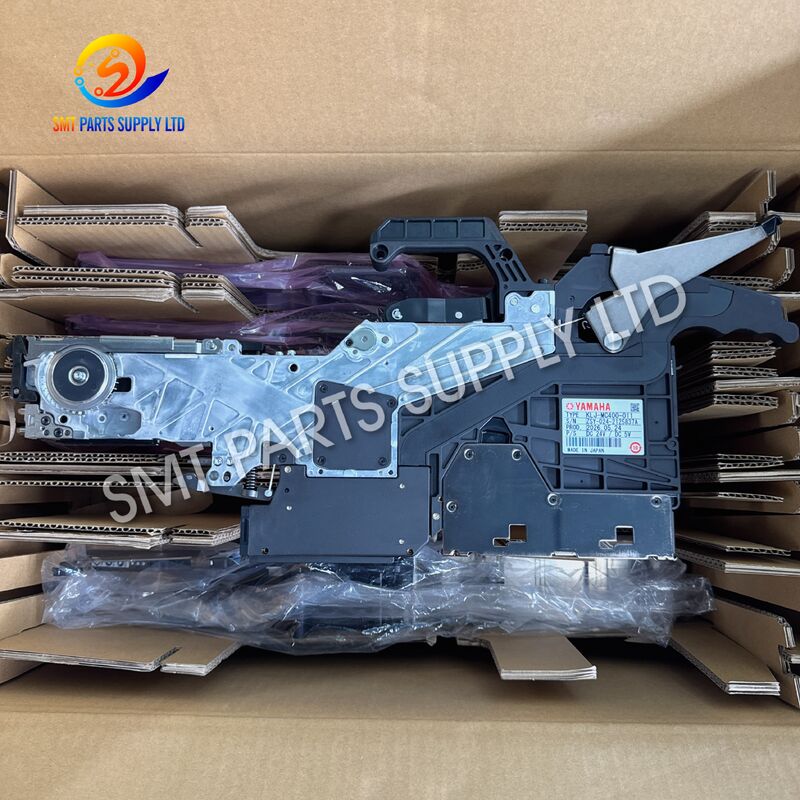

YAMAHA ZS KLJ-MC400-011 Ηλεκτρονικός τροφοδότης 24 mm για YSM20R

YAMAHA ZS KLJ-MC400-011 Ηλεκτρονικός Τροφοδότης 24mm για YSM20R

Ο YAMAHA ZS KLJ-MC400-011 Ηλεκτρονικός Τροφοδότης 24mm έχει σχεδιαστεί για να τροφοδοτεί εξαρτήματα συσκευασμένα σε ανάγλυφη ταινία φορέα 24mm σε συμβατό εξοπλισμό τοποθέτησης SMT. Παρέχει ελεγχόμενη προώθηση της ταινίας, ώστε κάθε θήκη εξαρτήματος να τοποθετείται με ακρίβεια στο σημείο παραλαβής για την κεφαλή τοποθέτησης.

Η οικογένεια KLJ-MC400 αναγνωρίζεται στην τεχνική τεκμηρίωση της YAMAHA ως η σειρά ZS FEEDER ASSY. 24MM. Οι διαστάσεις του τροφοδότη που αναφέρονται είναι περίπου 507mm × 228mm × 31.5mm, με βάρος περίπου 1.47kg. Υποστηρίζει ανάγλυφη ταινία φορέα 24mm με μέγιστο πάχος ταινίας 0.6mm και ρυθμίσεις βήματος τροφοδοσίας από 2mm έως 32mm.

Για τους κατασκευαστές ηλεκτρονικών που λειτουργούν γραμμές SMT με μικτά εξαρτήματα, ένας σωστά επιλεγμένος τροφοδότης βοηθά στη διατήρηση σταθερής θέσης της ταινίας, σταθερής παραλαβής εξαρτημάτων και αποτελεσματικών αλλαγών παραγωγής.

Αιτία

Τα προβλήματα παραγωγής που σχετίζονται με τους τροφοδότες συχνά προκαλούνται από μηχανική φθορά, λανθασμένες προδιαγραφές ταινίας, μόλυνση, κατεστραμμένους οδηγούς ταινίας ή ακατάλληλη επιλογή τροφοδότη.

Ένας τροφοδότης που δεν προωθεί την ταινία φορέα με συνέπεια μπορεί να προκαλέσει την άφιξη της θήκης εξαρτήματος εκτός της προβλεπόμενης θέσης παραλαβής. Αυτό μπορεί να συμβάλει σε σφάλματα παραλαβής, απώλεια εξαρτημάτων, διακοπές μηχανής ή επαναλαμβανόμενη παρέμβαση χειριστή.

Το λανθασμένο πλάτος τροφοδότη είναι ένα άλλο κοινό πρόβλημα. Ένας τροφοδότης σχεδιασμένος για ταινία φορέα 24mm θα πρέπει να ταιριάζει με το σωστό πλάτος ταινίας και τη διαμόρφωση καρούλιου αντί να αντικαθίσταται με ασύμβατο τροφοδότη.

Η φθορά στον μηχανισμό μεταφοράς ταινίας μπορεί επίσης να επηρεάσει την επαναληψιμότητα μετά από εκτεταμένη χρήση παραγωγής. Η τακτική επιθεώρηση του σώματος του τροφοδότη, της διαδρομής της ταινίας και των κινούμενων τμημάτων είναι επομένως σημαντική για τη διατήρηση σταθερής λειτουργίας.

Λύση

Ο τροφοδότης KLJ-MC400-011 ZS 24mm παρέχει μια εξειδικευμένη λύση τροφοδοσίας για εξαρτήματα που παρέχονται σε ανάγλυφη ταινία φορέα 24mm.

Ο ηλεκτρονικός μηχανισμός τροφοδοσίας του προωθεί την ταινία σύμφωνα με το βήμα που έχει ρυθμιστεί για τη συσκευασία του εξαρτήματος. Ο τροφοδότης παρουσιάζει διαδοχικές θήκες εξαρτημάτων στη θέση παραλαβής του μηχανήματος, επιτρέποντας στην κεφαλή τοποθέτησης να αφαιρεί εξαρτήματα κατά τη διάρκεια της αυτοματοποιημένης παραγωγής.

Ο τροφοδότης υποστηρίζει ένα ευρύ φάσμα βημάτων ταινίας, καθιστώντας τον κατάλληλο για διαφορετικά μήκη συσκευασιών εξαρτημάτων, διατηρώντας παράλληλα το ίδιο πλάτος ταινίας φορέα 24mm.

Η χρήση της σωστής σειράς τροφοδοτών μπορεί να βοηθήσει τους χρήστες να επιτύχουν πιο σταθερή διαχείριση υλικών, να μειώσουν τις περιττές ρυθμίσεις θέσης ταινίας και να βελτιώσουν την αποδοτικότητα προετοιμασίας τροφοδότη κατά τη ρύθμιση της γραμμής.

Προδιαγραφές

Οι παραπάνω προδιαγραφές διαστάσεων, ταινίας και βήματος τροφοδοσίας αναφέρονται για την οικογένεια τροφοδοτών KLJ-MC400-00X 24mm ZS στην τεκμηρίωση αναφοράς YSM20R.

Σύγκριση Σειράς Τροφοδοτών ZS

Οι πληροφορίες αναφοράς της YAMAHA αναγνωρίζουν την KLJ-MC400 ως την οικογένεια τροφοδοτών ZS 24mm και παραθέτουν διαδοχικά ευρύτερες οικογένειες τροφοδοτών KLJ για ταινίες φορέα 32mm, 44mm, 56mm και 72mm.

Εφαρμογή

Ο τροφοδότης YAMAHA ZS KLJ-MC400-011 προορίζεται για αυτοματοποιημένη παραγωγή SMT όπου τα ηλεκτρονικά εξαρτήματα τροφοδοτούνται σε ανάγλυφη ταινία φορέα 24mm.

Μπορεί να χρησιμοποιηθεί για εξαρτήματα των οποίων οι διαστάσεις συσκευασίας απαιτούν ευρύτερη μορφή φορέα από τις τυπικές ταινίες 8mm, 12mm ή 16mm. Τυπικές εφαρμογές μπορεί να περιλαμβάνουν μεγαλύτερα ολοκληρωμένα κυκλώματα, συνδετήρες, μονάδες και άλλα εξαρτήματα συσκευασμένα σε συμβατή ανάγλυφη ταινία 24mm.

Ο τροφοδότης είναι ιδιαίτερα χρήσιμος σε περιβάλλοντα παραγωγής που απαιτούν συχνές αλλαγές μοντέλων, επειδή οι διαθέσιμες ρυθμίσεις βήματος φιλοξενούν διαφορετικές αποστάσεις θηκών χωρίς την ανάγκη αλλαγής σε άλλο πλάτος τροφοδότη.

Είναι κατάλληλος για χρήση σε τομείς ηλεκτρονικής κατασκευής, όπως βιομηχανικά ηλεκτρονικά, ηλεκτρονικά αυτοκινήτων, εξοπλισμός επικοινωνιών, ηλεκτρονικά ευρείας κατανάλωσης, προϊόντα ελέγχου ισχύος και άλλες εργασίες συναρμολόγησης PCB.

Πώς Λειτουργεί

Ο τροφοδότης συγκρατεί το καρούλι εξαρτημάτων και καθοδηγεί την ταινία φορέα 24mm μέσω της διαδρομής μεταφοράς ταινίας.

Κατά τη διάρκεια της παραγωγής, ο ηλεκτρονικός μηχανισμός κίνησης προωθεί την ταινία κατά το προγραμματισμένο βήμα. Κάθε κίνηση φέρνει την επόμενη θήκη εξαρτήματος στη θέση παραλαβής.

Στη συνέχεια, το μηχάνημα τοποθέτησης αφαιρεί το εκτεθειμένο εξάρτημα από τη θήκη του φορέα χρησιμοποιώντας το κατάλληλο ακροφύσιο. Μετά την παραλαβή, ο τροφοδότης προωθεί ξανά την ταινία σύμφωνα με το προγραμματισμένο βήμα εξαρτήματος.

Για την οικογένεια τροφοδοτών KLJ-MC400-00X 24mm, η τεκμηρίωση της YAMAHA παραθέτει επιλογές βήματος τροφοδοσίας 2mm, 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 28mm και 32mm.

Αυτό το εύρος επιτρέπει σε ένα πλάτος τροφοδότη να χειρίζεται διάφορες μορφές εξαρτημάτων σε ταινία φορέα 24mm.

Πώς να Επιλέξετε

Πρώτα, επιβεβαιώστε τον αριθμό εξαρτήματος του τροφοδότη στην υπάρχουσα ετικέτα του τροφοδότη. Για αυτό το προϊόν, ο αριθμός στόχος είναι KLJ-MC400-011.

Στη συνέχεια, επιβεβαιώστε ότι η ταινία φορέα είναι πλάτους 24mm. Το πλάτος του τροφοδότη θα πρέπει πάντα να αντιστοιχεί στη μορφή ταινίας που χρησιμοποιείται για το εξάρτημα.

Ελέγξτε το υλικό της ταινίας και το σχέδιο της θήκης. Η τεκμηριωμένη προδιαγραφή KLJ-MC400-00X προορίζεται για ανάγλυφη ταινία φορέα με μέγιστο πάχος 0.6mm.

Θα πρέπει επίσης να επιβεβαιωθεί το βήμα τροφοδοσίας του εξαρτήματος. Αυτή η οικογένεια τροφοδοτών υποστηρίζει πολλαπλές ρυθμίσεις βήματος από 2mm έως 32mm, αλλά η πραγματική απαιτούμενη ρύθμιση εξαρτάται από τη συσκευασία του εξαρτήματος.

Τέλος, επιβεβαιώστε το μοντέλο του μηχανήματος και τη διεπαφή τροφοδότη πριν από την παραγγελία. Μια φωτογραφία της υπάρχουσας ετικέτας του τροφοδότη, του μοντέλου του μηχανήματος και των πληροφοριών του καρούλιου εξαρτήματος μπορεί να μειώσει σημαντικά τον κίνδυνο επιλογής λανθασμένης αναθεώρησης τροφοδότη.

Γιατί να Επιλέξετε το KLJ-MC400-011

Το κύριο πλεονέκτημα αυτού του τροφοδότη είναι η εξειδικευμένη μορφή ταινίας 24mm σε συνδυασμό με πολλαπλές επιλογές βήματος τροφοδοσίας.

Αντί να προσαρμόζουν έναν στενότερο τροφοδότη σε ακατάλληλη ταινία, οι χειριστές μπορούν να χρησιμοποιήσουν το σωστό πλάτος τροφοδότη για σταθερή καθοδήγηση ταινίας. Αυτό είναι ιδιαίτερα σημαντικό όταν τα εξαρτήματα είναι συσκευασμένα σε μεγαλύτερες ανάγλυφες θήκες όπου η ευθυγράμμιση της ταινίας επηρεάζει άμεσα τη θέση παραλαβής.

Το KLJ-MC400-011 αναγνωρίζεται επίσης από έναν συγκεκριμένο αριθμό εξαρτήματος YAMAHA, ο οποίος απλοποιεί την αντικατάσταση εφεδρικών τροφοδοτών και τη διαχείριση αποθεμάτων.

Για εργοστάσια που διατηρούν διάφορα πλάτη τροφοδοτών, ο σαφής διαχωρισμός των μονάδων KLJ-MC400 24mm από άλλες οικογένειες τροφοδοτών ZS μπορεί να βοηθήσει στη μείωση των λαθών ρύθμισης κατά τις αλλαγές παραγωγής.

Συστάσεις Συντήρησης

Διατηρήστε τη διαδρομή της ταινίας φορέα καθαρή και απαλλαγμένη από χαλαρά υπολείμματα εξαρτημάτων, υπολείμματα κόλλας και σκόνη.

Επιθεωρήστε τον οδηγό ταινίας και τον μηχανισμό μεταφοράς όταν εμφανίζονται ανώμαλες τροφοδοτήσεις, ακανόνιστη αρίθμηση ή επαναλαμβανόμενα σφάλματα παραλαβής.

Μην πιέζετε την ταινία φορέα μέσω του τροφοδότη εάν ανιχνευθεί υπερβολική αντίσταση. Πρώτα, επιβεβαιώστε την εγκατάσταση του καρούλιου, τον προσανατολισμό της ταινίας και τις διαστάσεις της ταινίας.

Κατά την αποθήκευση, προστατέψτε τον τροφοδότη από κρούσεις, υπερβολική υγρασία και μόλυνση. Ο χειρισμός του τροφοδότη πρέπει να γίνεται προσεκτικά, επειδή τα τμήματα καθοδήγησης και τοποθέτησης ταινίας απαιτούν σταθερή μηχανική ευθυγράμμιση.

Για αγορές αντικατάστασης, κρατήστε την παλιά ετικέτα του τροφοδότη ή καθαρές φωτογραφίες διαθέσιμες, ώστε ο αριθμός εξαρτήματος και η διαμόρφωση να μπορούν να συγκριθούν πριν από την αποστολή.

Συχνές Ερωτήσεις

Ε1: Τι πλάτος ταινίας υποστηρίζει το KLJ-MC400-011;
Η οικογένεια τροφοδοτών KLJ-MC400 έχει σχεδιαστεί για ταινία φορέα 24mm. Η τεκμηρίωση της YAMAHA καθορίζει ανάγλυφη ταινία 24mm με μέγιστο πάχος 0.6mm για τη σειρά KLJ-MC400-00X.

Ε2: Είναι το KLJ-MC400-011 ηλεκτρονικός τροφοδότης;
Ναι. Το KLJ-MC400-011 αναγνωρίζεται σε καταχωρίσεις του κλάδου ως τροφοδότης YAMAHA ZS Series 24mm και συνήθως παρέχεται ως ηλεκτρονικός τροφοδότης SMT για εφαρμογές αυτοματοποιημένης τροφοδοσίας εξαρτημάτων.

Ε3: Ποια βήματα τροφοδοσίας υποστηρίζονται;
Η προδιαγραφή τροφοδότη ZS 24mm KLJ-MC400-00X παραθέτει ρυθμίσεις βήματος τροφοδοσίας 2mm, 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 28mm και 32mm.

Ε4: Μπορεί αυτός ο τροφοδότης να χρησιμοποιηθεί στο YAMAHA YSM20R;
Η τεκμηρίωση αναφοράς YAMAHA YSM20R περιλαμβάνει την οικογένεια τροφοδοτών ZS 24mm KLJ-MC400-00X στις προδιαγραφές τροφοδοτών της. Για μια συγκεκριμένη διαμόρφωση μηχανήματος, επιβεβαιώστε την ετικέτα του τροφοδότη και τη διεπαφή του μηχανήματος πριν από την παραγγελία.

Ε5: Ποιες πληροφορίες πρέπει να παρέχονται πριν από την αίτηση προσφοράς;
Παρακαλούμε να παρέχετε τον απαιτούμενο αριθμό εξαρτήματος, το πλάτος τροφοδότη, το μοντέλο του μηχανήματος, την ζητούμενη ποσότητα και, όταν είναι διαθέσιμη, μια καθαρή φωτογραφία της υπάρχουσας ετικέτας του τροφοδότη. Αυτό επιτρέπει ταχύτερο έλεγχο συμβατότητας και προετοιμασία προσφοράς.
