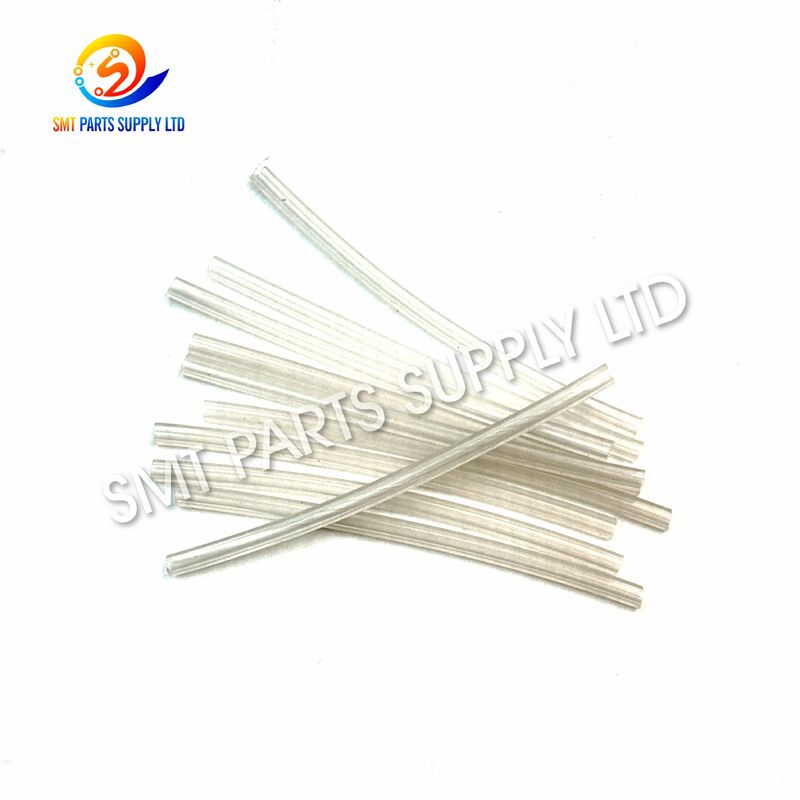

Panasonic N610161010AA Head Tube Vacuum για CM402 CM602 NPM 16-Head

ΟΣωλήνας κενού κεφαλής Panasonic N610161010AAείναι ένα πνευματικό εξάρτημα αντικατάστασης που χρησιμοποιείται σε συμβατόΣυστήματα τοποθέτησης SMT 16 κεφαλών Panasonic CM402, CM602 και NPM. Εγκατεστημένος μέσα στο κύκλωμα κενού κεφαλής τοποθέτησης, ο σωλήνας παρέχει μια διαδρομή ροής αέρα για την αρνητική πίεση που δημιουργείται από το πνευματικό σύστημα του μηχανήματος.

Κατά την τοποθέτηση εξαρτημάτων, η σταθερή απόδοση κενού είναι απαραίτητη για την αξιόπιστη παραλαβή, μεταφορά και τοποθέτηση ηλεκτρονικών εξαρτημάτων. Εάν ένας σωλήνας κενού σκληρύνει, ραγίσει, καταστραφεί, περιοριστεί ή χαλαρώσει στο σημείο σύνδεσής του, η απόδοση αναρρόφησης μπορεί να γίνει ασταθής και να συμβάλει σε σφάλματα παραλαβής.

Αντικατάσταση του φθαρμένου σωλήνα με το σωστόN610161010AAΟι προδιαγραφές βοηθούν στην αποκατάσταση της κατάστασης της οδού κενού της κεφαλής. Αυτό το ανταλλακτικό είναι κατάλληλο για εργοστάσια SMT, κατασκευαστές EMS, τμήματα συντήρησης μηχανημάτων, κέντρα επισκευής κεφαλών τοποθέτησης και προμηθευτές ανταλλακτικών που υποστηρίζουν εξοπλισμό τοποθέτησης Panasonic.

Βασικές πληροφορίες προϊόντος

Αιτία – Γιατί χρειάζεται αντικατάσταση ο σωλήνας κενού κεφαλής

Το σύστημα τοποθέτησης 16 κεφαλών εκτελεί συνεχείς κύκλους παραλαβής και τοποθέτησης υψηλής ταχύτητας. Επομένως, η σωλήνωση κενού στο εσωτερικό της κεφαλής εκτίθεται σε επαναλαμβανόμενες κινήσεις, αλλαγές πίεσης, κραδασμούς και πολλές ώρες λειτουργίας.

Με την πάροδο του χρόνου, αυτές οι συνθήκες λειτουργίας μπορεί να επηρεάσουν την απόδοση του σωλήνα.

Οι κοινές αιτίες περιλαμβάνουν:

Ένας σωλήνας κενού μπορεί να μοιάζει με ένα μικρό εξάρτημα, αλλά ακόμη και μια μικρή διαρροή μπορεί να επηρεάσει την αποτελεσματική αναρρόφηση στο ακροφύσιο.

Για το λόγο αυτό, η σωλήνωση κενού θα πρέπει να περιλαμβάνεται στην επιθεώρηση ρουτίνας τοποθέτησης-κεφαλής.

Κοινά συμπτώματα που απαιτούν επιθεώρηση

ΟN610161010AA Σωλήνας κενού κεφαλήςκαι τα σχετικά εξαρτήματα κενού θα πρέπει να ελέγχονται όταν η παραγωγή δείχνει:

• Ασταθής παραλαβή εξαρτημάτων
• Συχνά σφάλματα παραλαβής
• Πτώση εξαρτημάτων κατά την κίνηση του κεφαλιού
• Μειωμένο επίπεδο κενού
• Διακοπτόμενη αναρρόφηση
• Ορατό ράγισμα σωλήνα
• Σκλήρυνση σωλήνα
• Επιπεδωμένος ή τσιμπημένος σωλήνας
• Χαλαρές πνευματικές συνδέσεις
• Επαναλαμβανόμενοι συναγερμοί κενού που σχετίζονται με το κεφάλι

Αυτά τα συμπτώματα μπορεί επίσης να προκληθούν από ακροφύσια, φίλτρα, βαλβίδες, εξαρτήματα, αισθητήρες, γεννήτριες κενού ή άλλα πνευματικά εξαρτήματα.

Επομένως, οι τεχνικοί συντήρησης θα πρέπει να επιθεωρήσουν το πλήρες κύκλωμα υποπίεσης πριν επιβεβαιώσουν ότι το εξάρτημα έχει αποτύχει.

Λύση – Αντικαταστήστε το φθαρμένο σωλήνα υποπίεσης N610161010AA

Όταν η επιθεώρηση επιβεβαιώσει ότι ο αρχικός σωλήνας κενού είναι κατεστραμμένος, γερασμένος, περιορισμένος ή έχει διαρροή, αντικαταστήστε τον με το σωστόΣωλήνας κενού κεφαλής Panasonic N610161010AAβοηθά στην αποκατάσταση της πνευματικής οδού μέσα στο σύστημα 16 κεφαλών.

Ένας σωστά τοποθετημένος σωλήνας υποστηρίζει σταθερή μετάδοση αρνητικής πίεσης μεταξύ της πηγής κενού και των εξαρτημάτων από την πλευρά του ακροφυσίου.

Οφέλη Συντήρησης

Για εργοστάσια που λειτουργούν πολλαπλά μηχανήματα Panasonic, η διατήρηση κρίσιμων πνευματικών ανταλλακτικών κεφαλής μπορεί να βελτιώσει την απόδοση επισκευής.

Προδιαγραφές

Συνιστώμενη Ταυτοποίηση

Για ακριβή αγορά, επιβεβαιώστε τον πλήρη συνδυασμό:

Panasonic + N610161010AA + CM402/CM602/NPM + 16-Head

Οι διαμορφώσεις του μηχανήματος μπορεί να διαφέρουν ανάλογα με το μοντέλο και την έκδοση κεφαλής. Επαληθεύετε πάντα τον αρχικό αριθμό ανταλλακτικού και τη διαμόρφωση της εγκατεστημένης κεφαλής πριν την παραγγελία.

Εφαρμογή

ΟN610161010AA Σωλήνας κενού κεφαλήςχρησιμοποιείται σε συμβατά πνευματικά κυκλώματα κεφαλής τοποθέτησης για εξοπλισμό Panasonic SMT.

Οι τυπικές εφαρμογές συντήρησης περιλαμβάνουν:

• Συντήρηση κεφαλής CM402
• CM602 Συντήρηση 16 κεφαλών
• Επισκευή κεφαλής NPM
• Συντήρηση κυκλώματος κενού
• Αντικατάσταση χαλασμένου σωλήνα
• Προληπτική συντήρηση κεφαλής
• Ανακαίνιση κεφαλής τοποθέτησης
• Ανταλλακτικό απόθεμα γραμμής παραγωγής

Τυπικά Περιβάλλοντα Παραγωγής

Αυτό το τμήμα μπορεί να υποστηρίξει γραμμές SMT που παράγουν:

• Καταναλωτικά ηλεκτρονικά είδη
• Ηλεκτρονικά αυτοκινήτων
• Εξοπλισμός επικοινωνίας
• Βιομηχανικοί πίνακες ελέγχου
• Ηλεκτρονικά ισχύος
• Συγκροτήματα LED
• Υλικό υπολογιστή
• Προϊόντα έξυπνου σπιτιού
• Ιατρικά ηλεκτρονικά συγκροτήματα
• Γενικά προϊόντα PCB

Ανεξάρτητα από το τελικό προϊόν, η λειτουργία του σωλήνα κενού παραμένει η ίδια: μεταφορά αρνητικής πίεσης εντός του πνευματικού συστήματος κεφαλής τοποθέτησης.

Ο ρόλος του κενού στην τοποθέτηση SMT

Ένα μηχάνημα pick-and-place βασίζεται στην αναρρόφηση κενού για να συγκρατεί τα εξαρτήματα στο άκρο του ακροφυσίου.

Το γενικό σύστημα κενού περιλαμβάνει διάφορα σχετικά μέρη:

ΟN610161010AAείναι μέρος αυτής της πνευματικής διαδρομής.

Δεν παράγει η ίδια αναρρόφηση. Αντίθετα, επιτρέπει στο παραγόμενο κενό να ταξιδέψει μέσω του συγκροτήματος κεφαλής στα σχετικά εξαρτήματα pickup.

Πώς λειτουργεί

Η λειτουργία του N610161010AA μπορεί να γίνει κατανοητή ως μέρος του πλήρους κύκλου παραλαβής SMT.

1. Εντολή παραλαβής

Το μηχάνημα μετακινεί το επιλεγμένο ακροφύσιο πάνω από το εξάρτημα που παρέχεται από τον τροφοδότη.

2. Δημιουργία κενού

Το πνευματικό σύστημα δημιουργεί αρνητική πίεση σύμφωνα με τη σειρά ελέγχου του μηχανήματος.

3. Μετάδοση κενού

Το κενό ταξιδεύει μέσω του πνευματικού κυκλώματος κεφαλής.

ΟN610161010AA Σωλήνας κενού κεφαλήςπαρέχει μέρος αυτής της οδού ροής αέρα.

4. Παραλαβή εξαρτημάτων

Η αρνητική πίεση φτάνει στο ακροφύσιο, δημιουργώντας αναρρόφηση στο άκρο του ακροφυσίου.

Το ηλεκτρονικό εξάρτημα σηκώνεται από τον τροφοδότη.

5. Μεταφορά εξαρτημάτων

Η κεφαλή τοποθέτησης κινείται ενώ η ηλεκτρική σκούπα συνεχίζει να κρατά το εξάρτημα με ασφάλεια.

6. Τοποθέτηση PCB

Το εξάρτημα φτάνει στην προγραμματισμένη θέση τοποθέτησης και τοποθετείται στο PCB.

7. Απελευθέρωση κενού

Το κενό διακόπτεται ή απελευθερώνεται έτσι ώστε το εξάρτημα να διαχωρίζεται από το ακροφύσιο.

Αυτός ο κύκλος επαναλαμβάνεται συνεχώς κατά την παραγωγή SMT.

Η σταθερή κατάσταση της σωλήνωσης είναι επομένως σημαντική για τη διατήρηση σταθερής πνευματικής απόκρισης.

Γιατί έχει σημασία η κατάσταση του σωλήνα κενού

Η σωλήνωση κενού μπορεί να φθαρεί σταδιακά χωρίς εμφανή βλάβη του μηχανήματος.

Ένας σωλήνας μπορεί να αναπτυχθεί:

• Μικρές ρωγμές
• Εσωτερικοί περιορισμοί
• Χαλαρές συνδέσεις
• Επιφανειακή σκλήρυνση
• Επιπεδωμένα τμήματα
• Λανθασμένες στροφές
• Φορέστε γύρω από τους χώρους εφαρμογής

Αυτά τα προβλήματα μπορεί να επηρεάσουν την αναρρόφηση ακόμα κι αν το μηχάνημα συνεχίσει να λειτουργεί.

Η έγκαιρη επιθεώρηση και η αντικατάσταση μπορεί να βοηθήσει στην αποφυγή μετατροπής ενός δευτερεύοντος πνευματικού προβλήματος σε επαναλαμβανόμενες διακοπές παραγωγής.

Πώς να επιλέξετε

Η επιλογή του σωστού σωλήνα κενού απαιτεί επιβεβαίωση πολλών σημαντικών παραμέτρων.

1. Επιβεβαιώστε τον αριθμό ανταλλακτικού

Απαιτούμενος αριθμός ανταλλακτικού:

N610161010AA

Ο ακριβής αριθμός ανταλλακτικού πρέπει να είναι η πρώτη αναφορά κατά την αγορά.

2. Επιβεβαιώστε τη Διαμόρφωση κεφαλής

Αυτό το προϊόν προορίζεται για:

16-Εφαρμογή κεφαλής

Μην επιλέγετε ένα σωλήνα μόνο σύμφωνα με την εμφάνιση γιατί διαφορετικές κεφαλές τοποθέτησης μπορεί να χρησιμοποιούν διαφορετικές γραμμές κενού.

3. Επιβεβαιώστε το μοντέλο μηχανήματος

Τα εφαρμοστέα μοντέλα περιλαμβάνουν:

CM402 / CM602 / NPM

Επιβεβαιώστε την πραγματική διαμόρφωση του εξοπλισμού σας πριν κάνετε μια παραγγελία.

4. Συγκρίνετε το υπάρχον στοιχείο

Ελεγχος:

• Αριθμός πρωτότυπου ανταλλακτικού
• Συνολική δρομολόγηση σωλήνων
• Σημεία σύνδεσης σωλήνα
• Μοντέλο μηχανής
• Τύπος κεφαλιού
• Φυσική διαμόρφωση

Η παροχή μιας φωτογραφίας του αρχικού εγκατεστημένου σωλήνα μπορεί να βοηθήσει στην επαλήθευση του προϊόντος.

5. Στείλτε πλήρεις πληροφορίες ερωτήματος

Για ταχύτερο έλεγχο, παρέχετε:

Αυτές οι πληροφορίες συμβάλλουν στη μείωση των εσφαλμένων παραγγελιών και βελτιώνουν την αποτελεσματικότητα των προσφορών.

Συστάσεις συντήρησης

Τακτική Επιθεώρηση

Ελέγξτε το σωλήνα κενού για:

• Ράγισμα
• Βαφή μέταλλου
• Ισοπέδωση
• Μη φυσιολογική κάμψη
• Επιφανειακή φθορά
• Χαλαρές συνδέσεις
• Μόλυνση

Επιθεωρήστε τις περιοχές σύνδεσης

Τα άκρα του σωλήνα και τα πνευματικά εξαρτήματα αξίζουν ιδιαίτερης προσοχής, επειδή αυτές οι περιοχές μπορεί να υποστούν φθορά κατά την επανειλημμένη συντήρηση.

Αποφύγετε την υπερβολική κάμψη

Η λανθασμένη δρομολόγηση μπορεί να περιορίσει τη ροή του αέρα ή να δημιουργήσει πίεση στο σωλήνα.

Διατηρείτε το σύστημα ηλεκτρικής σκούπας καθαρό

Η σκόνη, το λάδι και τα υπολείμματα πρέπει να αποτρέπονται από την είσοδο στο πνευματικό κύκλωμα.

Αντικαταστήστε αμέσως τους κατεστραμμένους σωλήνες

Οι προσωρινές επισκευές ενδέχεται να μην παρέχουν αξιόπιστη απόδοση κενού. Εάν επιβεβαιωθεί η φυσική φθορά, συνιστάται αντικατάσταση.

Αναφορά αντιμετώπισης προβλημάτων

Η ακριβής διάγνωση θα πρέπει πάντα να περιλαμβάνει το πλήρες σύστημα κενού κεφαλής αντί να αντικαθιστά εξαρτήματα με υπόθεση.

Σύγκριση με άλλους σωλήνες κενού κεφαλής Panasonic

Αυτά τα προϊόντα εξυπηρετούν παρόμοιες πνευματικές λειτουργίες, αλλά προορίζονται για διαφορετικές διαμορφώσεις κεφαλής.

Να παραγγέλνετε πάντα σύμφωνα με τον ακριβή αριθμό εξαρτήματος και τις προδιαγραφές κεφαλής.

Σχεδιασμός Απογραφής Ανταλλακτικών

Για τα εργοστάσια SMT, τα πνευματικά εξαρτήματα κεφαλής είναι χρήσιμα στοιχεία απογραφής συντήρησης.

Η διατήρηση του σωστού σωλήνα κενού κεφαλής διαθέσιμο μπορεί να μειώσει τον χρόνο επισκευής όταν εντοπιστεί πνευματικό πρόβλημα.

Επιθεώρηση προϊόντος πριν από την αποστολή

Τα τυπικά σημεία επιθεώρησης περιλαμβάνουν:

• Επιβεβαίωση αριθμού ανταλλακτικού
• Εμφάνιση προϊόντος
• Κατάσταση σωλήνα
• Κατάσταση περιοχής σύνδεσης
• Επαλήθευση ποσότητας
• Έλεγχος συσκευασίας

Για παραγγελίες που περιέχουν πολλά ανταλλακτικά Panasonic SMT, η επισήμανση μεμονωμένου αριθμού ανταλλακτικού μπορεί να βοηθήσει στην απλούστευση της παραλαβής και της συντήρησης στην αποθήκη.

FAQ

Ε1: Σε τι χρησιμοποιείται το Panasonic N610161010AA;

Το N610161010AA είναι ασωλήνας κενού κεφαλής για συμβατές εφαρμογές τοποθέτησης Panasonic CM402, CM602 και NPM 16 κεφαλών. Μεταφέρει την πίεση κενού μέσα στο πνευματικό κύκλωμα κεφαλής για να υποστηρίξει την παραλαβή εξαρτημάτων.

Ε2: Είναι το N610161010AA ακροφύσιο ή θήκη ακροφυσίου;

N610161010AA είναι ασωλήνας κενού. Ανήκει στο πνευματικό σύστημα και μεταφέρει αρνητική πίεση σε σχετικά εξαρτήματα στην κεφαλή τοποθέτησης.

Ε3: Μπορεί το N610161010AA να αντικατασταθεί από το σωλήνα κενού 12 κεφαλών;

Δεν θα πρέπει να αντιμετωπίζονται ως εναλλάξιμα χωρίς τεχνική επιβεβαίωση. ΟΤο N610161010AA προσδιορίζεται για εφαρμογές 16 κεφαλών, ενώ διαφορετικές διαμορφώσεις κεφαλής χρησιμοποιούν διαφορετικούς αριθμούς εξαρτημάτων και διατάξεις σωλήνων.

Ε4: Τι προβλήματα μπορεί να προκαλέσει ένας κατεστραμμένος σωλήνας κενού κεφαλής;

Ρωγμές, διαρροές, περιορισμοί ή χαλαρές συνδέσεις μπορεί να μειώσουν την απόδοση του κενού και να συμβάλουν σε αδύναμη παραλαβή, διακοπτόμενη συγκράτηση εξαρτημάτων ή σφάλματα παραγωγής που σχετίζονται με την υποπίεση.

Ε5: Πώς μπορώ να επιβεβαιώσω τη συμβατότητα πριν την παραγγελία;

Παρέχετε τοN610161010AA αριθμός ανταλλακτικού, μοντέλο μηχανής, διαμόρφωση 16 κεφαλών, απαιτούμενη ποσότητα και φωτογραφία του υπάρχοντος εξαρτήματος. Αυτές οι λεπτομέρειες κάνουν την επαλήθευση προϊόντος πιο ακριβή.

Επικοινωνήστε μαζί μας

ΑνάγκηΣωλήνας κενού κεφαλής Panasonic N610161010AAγια συντήρηση CM402, CM602 ή NPM 16 κεφαλών;

Στείλτε μας το δικό σαςαριθμός ανταλλακτικού, μοντέλο μηχανής, διαμόρφωση κεφαλής, απαιτούμενη ποσότητα και φωτογραφία αναφοράςγια ακριβή έλεγχο.

Υποστηρίζουμε μεμονωμένες απαιτήσεις αντικατάστασης, προγραμματισμένη συντήρηση, έργα επισκευής κεφαλής τοποθέτησης και μαζικές αγορές ανταλλακτικών SMT.

Επικοινωνήστε μαζί μας για τρέχουσα τιμή, διαθεσιμότητα αποθέματος, χρόνο παράδοσης και προσφορά για το N610161010AA και τα σχετικά ανταλλακτικά μηχανών Panasonic SMT.
