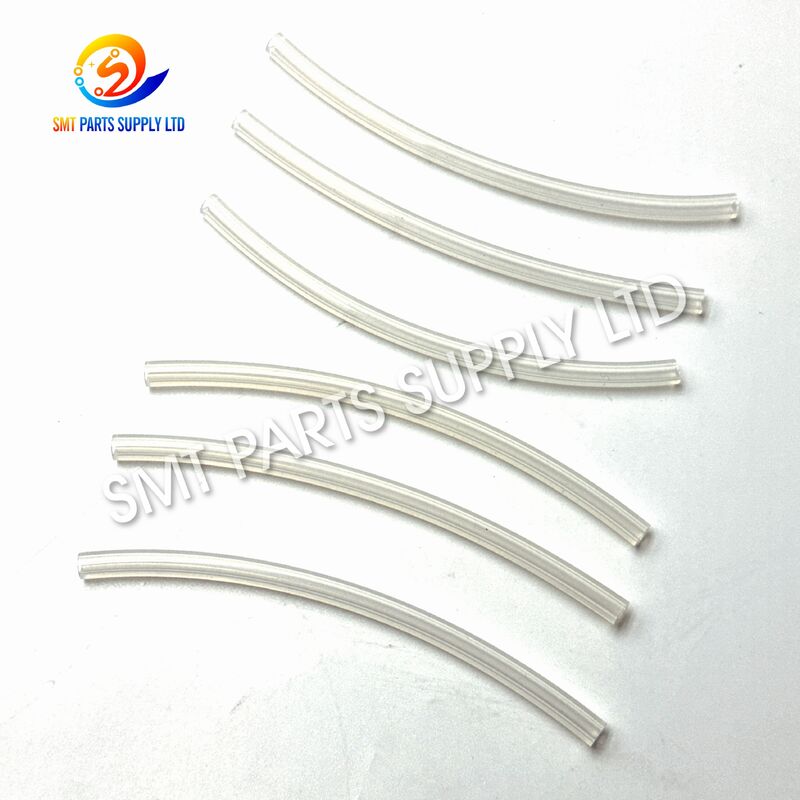

Panasonic KXF0DS4AA00 120mm Head Tube Vacuum for CM402 NPM 3-Head

ΟPanasonic KXF0DS4AA00 Σωλήνας κενού κεφαλής 120mmείναι ένα πνευματικό εξάρτημα αντικατάστασης σχεδιασμένο γιαΕφαρμογές τοποθέτησης SMT Panasonic CM402 και NPM 3 κεφαλών. Εγκατεστημένο στο κύκλωμα κενού κεφαλής τοποθέτησης, ο σωλήνας μεταφέρει την πίεση κενού μεταξύ των σχετικών πνευματικών εξαρτημάτων και του συστήματος παραλαβής από την πλευρά του ακροφυσίου, βοηθώντας την κεφαλή να δημιουργήσει την αναρρόφηση που απαιτείται για τη συγκράτηση των ηλεκτρονικών εξαρτημάτων κατά τη λήψη, την κίνηση και την τοποθέτηση.

Η απόδοση κενού είναι κρίσιμη για την παραγωγή SMT υψηλής ταχύτητας. Η γήρανση, το ράγισμα, η παραμόρφωση, η μόλυνση ή η διαρροή σε σωλήνα κενού κεφαλής μπορεί να μειώσει την αποτελεσματική αναρρόφηση και να συμβάλει σε ασταθή απόδοση παραλαβής. Αντικατάσταση ενός χαλασμένου σωλήνα με το σωστόKXF0DS4AA00Η προδιαγραφή βοηθά στην αποκατάσταση της κατάστασης του κυκλώματος κενού.

Αυτός ο σωλήνας κενού 120 mm είναι κατάλληλος για επισκευή κεφαλής τοποθέτησης, προγραμματισμένη συντήρηση, ανακαίνιση μηχανήματος και αποθήκευση ανταλλακτικών σε περιβάλλοντα παραγωγής ηλεκτρονικών.

Βασικές πληροφορίες προϊόντος

Αιτία – Γιατί ο σωλήνας κενού κεφαλής χρειάζεται αντικατάσταση

Η κεφαλή τοποθέτησης εκτελεί χιλιάδες επαναλαμβανόμενους κύκλους παραλαβής και τοποθέτησης κατά τη διάρκεια της κανονικής παραγωγής SMT.

Ο σωλήνας κενού λειτουργεί συνεχώς ως μέρος του πνευματικού κυκλώματος. Η επαναλαμβανόμενη κίνηση του μηχανήματος, η κάμψη, οι αλλαγές πίεσης, η μόλυνση του περιβάλλοντος και οι μεγάλες ώρες παραγωγής μπορούν σταδιακά να επηρεάσουν την κατάσταση του σωλήνα.

Οι συνήθεις αιτίες επιδείνωσης περιλαμβάνουν:

Μια μικρή διαρροή σε μια γραμμή κενού μπορεί να έχει μεγαλύτερη επίδραση από ό,τι υποδηλώνει το φυσικό της μέγεθος, επειδή η κεφαλή τοποθέτησης εξαρτάται από σταθερή αρνητική πίεση για το χειρισμό των εξαρτημάτων.

Τυπικά συμπτώματα προβλημάτων σωλήνα κενού

Το προσωπικό συντήρησης μπορεί να επιθεωρήσει το KXF0DS4AA00 και το σχετικό κύκλωμα υποπίεσης εάν το μηχάνημα παρουσιάζει συμπτώματα όπως:

• Αδύναμη παραλαβή εξαρτημάτων
• Διακοπτόμενη αποτυχία παραλαβής
• Πτώση εξαρτημάτων κατά την κίνηση του κεφαλιού
• Ασταθές επίπεδο κενού
• Ορατές ρωγμές σωλήνα
• Σκλήρυνση ή παραμόρφωση σωλήνα
• Χαλαρή σύνδεση σωλήνα
• Περιορισμένη ροή αέρα υπό κενό
• Επαναλαμβανόμενοι συναγερμοί παραλαβής
• Η απόδοση του κενού αλλάζει μεταξύ των κύκλων

Αυτά τα συμπτώματα μπορεί επίσης να προέρχονται από ακροφύσια, φίλτρα, βαλβίδες, εξαρτήματα, αισθητήρες, γεννήτριες κενού ή άλλα πνευματικά μέρη.

Επομένως, το πλήρες κύκλωμα υποπίεσης θα πρέπει να ελεγχθεί πριν αποφασιστεί ποιο εξάρτημα χρειάζεται αντικατάσταση.

Λύση – Αντικαταστήστε το φθαρμένο σωλήνα κενού KXF0DS4AA00

Όταν η επιθεώρηση επιβεβαιώσει φθορά ή διαρροή στον αρχικό σωλήνα, αντικαθιστώντας τον με το σωστόKXF0DS4AA00 Σωλήνας κενού κεφαλής 120mmβοηθά στην αποκατάσταση της πνευματικής σύνδεσης μέσα στην κεφαλή τοποθέτησης.

Ένας σωστά εγκατεστημένος σωλήνας υποστηρίζει σταθερή μεταφορά κενού και επιτρέπει στο σύστημα ακροφυσίων να εκτελεί τη λειτουργία συλλογής του υπό τις προβλεπόμενες συνθήκες λειτουργίας του μηχανήματος.

Οφέλη Συντήρησης

Προδιαγραφές

Συνιστώμενη Ταυτοποίηση

Για ακριβείς αγορές, χρησιμοποιήστε την πλήρη ταυτότητα:

Panasonic + KXF0DS4AA00 + 120mm + CM402/NPM + 3-Head

Οι διαμορφώσεις του μηχανήματος και της κεφαλής ενδέχεται να διαφέρουν. Οι αγοραστές θα πρέπει να επιβεβαιώσουν τον αρχικό αριθμό ανταλλακτικού και την εγκατεστημένη διαμόρφωση πριν από την παραγγελία.

Εφαρμογή

ΟKXF0DS4AA00 Σωλήνας κενού κεφαλήςπροορίζεται για το σύστημα κενού σε συμβατές εφαρμογές τοποθέτησης κεφαλής Panasonic.

Μπορεί να χρησιμοποιηθεί για:

• Συντήρηση κεφαλής τοποθέτησης
• Επισκευή γραμμής κενού
• Αντικατάσταση χαλασμένου σωλήνα
• Προληπτική συντήρηση
• Ανακαίνιση κεντρικής μονάδας
• Ανταλλακτικό απόθεμα γραμμής παραγωγής
• Σέρβις μεταχειρισμένων μηχανημάτων
• Επισκευή εξοπλισμού SMT

Τυπικές Βιομηχανίες Παραγωγής

Αυτός ο σωλήνας κενού μπορεί να χρησιμοποιηθεί σε εξοπλισμό τοποθέτησης που λειτουργεί σε περιβάλλοντα παραγωγής όπως:

• Καταναλωτικά ηλεκτρονικά είδη
• Ηλεκτρονικά αυτοκινήτων
• Εξοπλισμός επικοινωνίας
• Βιομηχανικά ηλεκτρονικά
• Προϊόντα LED
• Συγκροτήματα τροφοδοσίας
• Υλικό υπολογιστή
• Έξυπνες συσκευές
• Πίνακες ελέγχου
• Γενική συναρμολόγηση PCB

Ο σκοπός του παραμένει ο ίδιος σε αυτές τις εφαρμογές: διατήρηση της διαδρομής κενού-αέρα που απαιτείται για αξιόπιστο χειρισμό εξαρτημάτων.

Ο ρόλος του συστήματος κενού στην τοποθέτηση SMT

Κατά την τοποθέτηση, ένα ακροφύσιο πρέπει να πάρει ένα εξάρτημα από τον τροφοδότη και να το κρατήσει με ασφάλεια ενώ η κεφαλή κινείται προς το PCB.

Η διαδικασία εξαρτάται συνήθως από πολλά σχετικά στοιχεία:

ΟKXF0DS4AA00 σωλήνας κενούαποτελεί μέρος αυτής της πνευματικής διαδρομής.

Δεν δημιουργεί κενό από μόνο του. Ο ρόλος του είναι να παρέχει μια κατάλληλη δίοδο αέρα μεταξύ των σχετικών εξαρτημάτων εντός του συστήματος κεφαλής τοποθέτησης.

Πώς λειτουργεί

Το KXF0DS4AA00 λειτουργεί μαζί με τα συστήματα παραγωγής κενού και ακροφυσίων του μηχανήματος.

1. Δημιουργία κενού

Το πνευματικό σύστημα του μηχανήματος δημιουργεί αρνητική πίεση όταν ξεκινά ένας κύκλος παραλαβής εξαρτημάτων.

2. Μετάδοση κενού

Η πίεση κενού ταξιδεύει μέσω του συνδεδεμένου πνευματικού κυκλώματος.

ΟΣωλήνας κενού κεφαλής KXF0DS4AA00παρέχει μέρος αυτής της οδού ροής αέρα.

3. Αναρρόφηση ακροφυσίου

Η αρνητική πίεση φτάνει στο συγκρότημα του ακροφυσίου, δημιουργώντας αναρρόφηση στο άκρο του ακροφυσίου.

4. Παραλαβή εξαρτημάτων

Το ακροφύσιο έρχεται σε επαφή με το ηλεκτρονικό εξάρτημα και το συγκρατεί μέσω της δύναμης κενού.

5. Κίνηση κεφαλιού

Η κεφαλή τοποθέτησης μετακινεί το εξάρτημα προς την προγραμματισμένη θέση PCB.

6. Τοποθέτηση εξαρτημάτων

Η υποπίεση απελευθερώνεται ή αλλάζει ανάλογα με τον κύκλο του μηχανήματος, επιτρέποντας την τοποθέτηση του εξαρτήματος στο PCB.

7. Επαναλαμβανόμενη Παραγωγή

Η διαδικασία επαναλαμβάνεται συνεχώς κατά τη λειτουργία τοποθέτησης υψηλής ταχύτητας.

Επειδή ο κύκλος πραγματοποιείται γρήγορα και επανειλημμένα, η γραμμή κενού πρέπει να παραμένει απαλλαγμένη από ρωγμές, διαρροές, περιορισμούς και ακατάλληλες συνδέσεις.

Γιατί έχει σημασία η κατάσταση του σωλήνα κενού

Ένας σωλήνας μπορεί να φαίνεται οπτικά αποδεκτός ενώ εξακολουθεί να έχει μικρές περιοχές γήρανσης ή παραμόρφωσης.

Προβλήματα μπορεί να προκύψουν όταν:

• Το τοίχωμα του σωλήνα γίνεται σκληρό
• Μικρές ρωγμές αναπτύσσονται κοντά στα άκρα
• Τα σημεία σύνδεσης χαλαρώνουν
• Ο σωλήνας πιέζεται
• Η εσωτερική μόλυνση περιορίζει τη ροή του αέρα
• Ο σωλήνας λυγίζει λανθασμένα μετά τη συντήρηση

Αυτές οι συνθήκες μπορούν να μειώσουν την απόδοση μεταφοράς κενού.

Για το λόγο αυτό, ο σωλήνας θα πρέπει να επιθεωρείται κάθε φορά που η κεφαλή τοποθέτησης παρουσιάζει ανεξήγητη αστάθεια λήψης.

Πώς να επιλέξετε

Η επιλογή του σωστού πνευματικού εξαρτήματος SMT απαιτεί περισσότερα από τον έλεγχο της γενικής εμφάνισης.

1. Επιβεβαιώστε τον αριθμό ανταλλακτικού

Ο απαιτούμενος αριθμός ανταλλακτικού είναι:

KXF0DS4AA00

Παρόμοιοι σωλήνες κενού μπορεί να έχουν διαφορετικές διαστάσεις ή εφαρμογές.

2. Επιβεβαιώστε το μήκος του σωλήνα

Αυτή η προδιαγραφή είναι:

120 χλστ

Το μήκος είναι σημαντικό επειδή η λανθασμένη σωλήνωση μπορεί να προκαλέσει ακατάλληλη δρομολόγηση, υπερβολική κάμψη ή τάση εγκατάστασης.

3. Επιβεβαιώστε το μοντέλο μηχανήματος

Ο εφαρμοστέος εξοπλισμός περιλαμβάνει:

CM402 / NPM

Ελέγχετε πάντα την πραγματική εγκατεστημένη διαμόρφωση του μηχανήματος και της κεφαλής.

4. Επιβεβαιώστε την εφαρμογή Head

Η ζητούμενη διαμόρφωση είναι:

3-Κεφάλι

Αυτή η λεπτομέρεια πρέπει να συμπεριλαμβάνεται κατά την αποστολή μιας ερώτησης, επειδή διαφορετικές διαμορφώσεις κεφαλής μπορούν να χρησιμοποιούν διαφορετικά πνευματικά μέρη.

5. Συγκρίνετε με το πρωτότυπο μέρος

Πριν αγοράσετε, συγκρίνετε:

• Αριθμός ανταλλακτικού
• Μήκος σωλήνα
• Θέση σύνδεσης
• Δρομολόγηση σωλήνων
• Διάμετρος
• Υπάρχον μοντέλο μηχανής
• Διαμόρφωση κεφαλής τοποθέτησης

Μια καθαρή φωτογραφία του αρχικού εξαρτήματος είναι χρήσιμη όταν απαιτείται επιβεβαίωση συμβατότητας.

Πληροφορίες που προτείνονται για έρευνα

Η παροχή πλήρους πληροφοριών μπορεί να μειώσει σημαντικά τα σφάλματα μερικής αναγνώρισης.

Συστάσεις συντήρησης

Τακτική οπτική επιθεώρηση

Ελέγξτε το σωλήνα κενού για:

• Ρωγμές
• Βαφή μέταλλου
• Ισοπέδωση
• Επιφανειακή φθορά
• Χαλαρές συνδέσεις
• Μη φυσιολογική κάμψη
• Μόλυνση

Ελέγξτε τα σημεία σύνδεσης

Τα άκρα και τα εξαρτήματα σωλήνων είναι κοινές περιοχές επιθεώρησης επειδή η επαναλαμβανόμενη συντήρηση μπορεί να δημιουργήσει φθορά γύρω από τις θέσεις σύνδεσης.

Αποφύγετε τις απότομες κάμψεις

Η ακατάλληλη δρομολόγηση του σωλήνα μπορεί να περιορίσει τη ροή του αέρα ή να δημιουργήσει πρόωρη μηχανική κόπωση.

Διατηρείτε το κύκλωμα ηλεκτρικής σκούπας καθαρό

Η σκόνη, το λάδι ή η μόλυνση που εισέρχονται στην πνευματική οδό μπορεί να επηρεάσουν την απόδοση του κενού.

Αντικαταστήστε αμέσως τους κατεστραμμένους σωλήνες

Εάν επιβεβαιωθεί διαρροή ή φυσική φθορά, η αντικατάσταση είναι γενικά προτιμότερη από την προσωρινή επισκευή.

Αναφορά αντιμετώπισης προβλημάτων

Μην υποθέτετε ότι κάθε πρόβλημα παραλαβής προκαλείται από το σωλήνα κενού. Η ακριβής αντιμετώπιση προβλημάτων θα πρέπει να καλύπτει ολόκληρο το πνευματικό σύστημα κεφαλής.

Σχεδιασμός Απογραφής Ανταλλακτικών

Για εργοστάσια που λειτουργούν εξοπλισμό Panasonic SMT, η διατήρηση των κοινώς χρησιμοποιούμενων πνευματικών εξαρτημάτων κεφαλής διαθέσιμα μπορεί να βοηθήσει στη μείωση των καθυστερήσεων συντήρησης.

Τα μικρά πνευματικά εξαρτήματα μπορεί να είναι χρήσιμα στοιχεία για διατήρηση στο απόθεμα συντήρησης, επειδή διαφορετικά η αντικατάσταση μπορεί να καθυστερήσει κατά την αναμονή ενός συγκεκριμένου εξαρτήματος.

Επιθεώρηση προϊόντος πριν από την αποστολή

Τα τυπικά σημεία επιθεώρησης για το KXF0DS4AA00 μπορεί να περιλαμβάνουν:

• Επιβεβαίωση αριθμού ανταλλακτικού
• Επιβεβαίωση μήκους
• Έλεγχος εμφάνισης
• Κατάσταση επιφάνειας σωλήνα
• Κατάσταση τερματισμού σύνδεσης
• Επαλήθευση ποσότητας
• Έλεγχος συσκευασίας

Όταν παραγγέλνετε πολλά εξαρτήματα κεφαλής Panasonic μαζί, η σαφής σήμανση με τον αριθμό εξαρτήματος μπορεί να βοηθήσει στην απλοποίηση της διαχείρισης παραλαβής και συντήρησης αποθήκης.

FAQ

Ε1: Σε τι χρησιμοποιείται το Panasonic KXF0DS4AA00;

Το KXF0DS4AA00 είναι αΣωλήνας κενού κεφαλής 120 mmχρησιμοποιείται σε συμβατές εφαρμογές τοποθέτησης Panasonic CM402 και NPM με 3 κεφαλές. Μεταφέρει την πίεση κενού μέσα στο πνευματικό κύκλωμα κεφαλής τοποθέτησης για να υποστηρίξει την παραλαβή εξαρτημάτων.

Ε2: Είναι το KXF0DS4AA00 ακροφύσιο τοποθέτησης;

Αρ. KXF0DS4AA00 είναι ασωλήνας κενού κεφαλής, όχι ακροφύσιο. Ανήκει στο σύστημα κενού/πνευματικού στο εσωτερικό του συγκροτήματος κεφαλής τοποθέτησης.

Ε3: Γιατί πρέπει να αντικατασταθεί ένας κατεστραμμένος σωλήνας κενού;

Ρωγμές, σκλήρυνση, παραμόρφωση ή χαλαρές συνδέσεις μπορεί να προκαλέσουν διαρροή κενού ή περιορισμένη ροή αέρα. Αυτό μπορεί να συμβάλει σε αδύναμη ή ασταθή παραλαβή εξαρτημάτων κατά την παραγωγή.

Ε4: Πώς μπορώ να επιβεβαιώσω εάν το KXF0DS4AA00 ταιριάζει στο μηχάνημά μου;

Επιβεβαιώστε τοΑριθμός ανταλλακτικού KXF0DS4AA00, προδιαγραφή 120 mm, μοντέλο μηχανής και διαμόρφωση 3 κεφαλών. Η παροχή μιας καθαρής φωτογραφίας του αρχικού σωλήνα και της περιοχής εγκατάστασης μπορεί να βοηθήσει στην επαλήθευση.

Ε5: Μπορεί να παραγγελθεί αυτός ο σωλήνας κενού με άλλα εξαρτήματα κεφαλής Panasonic;

Ναί. Το KXF0DS4AA00 μπορεί να παραδοθεί μαζί με άλλα πνευματικά και μηχανικά ανταλλακτικά κεφαλής τοποθέτησης. Στείλτε την πλήρη λίστα με τον αριθμό ανταλλακτικών, τα μοντέλα μηχανών, τις ποσότητες και τις φωτογραφίες αναφοράς για έλεγχο και προσφορά.

Επικοινωνήστε μαζί μας

ΑνάγκηPanasonic KXF0DS4AA00 Σωλήνας κενού κεφαλής 120mmγια συντήρηση CM402 ή NPM 3 κεφαλών;

Στείλτε μας το δικό σαςαριθμός ανταλλακτικού, μοντέλο μηχανής, διαμόρφωση κεφαλής, απαιτούμενη ποσότητα και φωτογραφία αναφοράςγια ακριβή έλεγχο του προϊόντος.

Υποστηρίζουμε τις απαιτήσεις αντικατάστασης, την προγραμματισμένη συντήρηση, τα έργα επισκευής κεφαλής SMT και τις μαζικές αγορές ανταλλακτικών.

Επικοινωνήστε μαζί μας για τιμή, διαθεσιμότητα αποθέματος, χρόνο παράδοσης και προσφορά για KXF0DS4AA00 και σχετικά ανταλλακτικά μηχανών Panasonic SMT.
