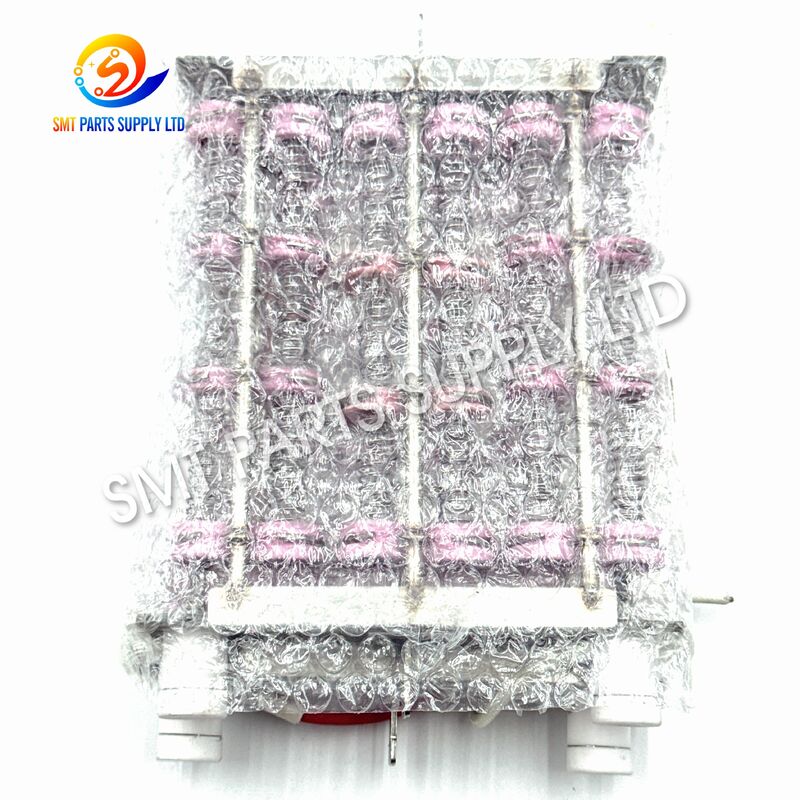

Σύρμα θερμαντικού στοιχείου φούρνου HELLER 590059 MK3 Reflow

HELLER 590059 MK3 Σύρμα θερμαντικού στοιχείου φούρνου με επανερχόμενη ροή

ΗHELLER 590059 4800W MK3 Θερμαντικό στοιχείο φούρνου ανάπλευσηςείναι εναλλακτικό θερματικό στοιχείο σχεδιασμένο για συμβατούς κλιβάνους συγκόλλησης HELLER.το στοιχείο αυτό μετατρέπει την ηλεκτρική ενέργεια σε θερμική ενέργεια και λειτουργεί μαζί με τον ανεμιστήρα, αισθητήρα θερμοκρασίας, ρελέ και σύστημα ελέγχου για τη διατήρηση της προγραμματισμένης θερμοκρασίας επαναρρόφησης.

Η σταθερή απόδοση του θερμαντήρα είναι σημαντική για την συναρμολόγηση PCB επειδή η ανεπαρκής θέρμανση μπορεί να προκαλέσει αργή θέρμανση, κακή ανάκτηση θερμοκρασίας ή ασταθείς θερμοκρασίες ζώνης.Το θερμαντικό στοιχείο 590059 είναι κατάλληλο για συντήρηση εξοπλισμού, επισκευή θέρμανσης και προληπτική απογραφή ανταλλακτικών.

Για την ακριβή αγορά, οι πελάτες πρέπει να παρέχουν το πλήρες μοντέλο φούρνου, τον σειριακό αριθμό της μηχανής, την αρχική ετικέτα του θερμαντήρα, τη θέση εγκατάστασης και φωτογραφίες.594533μπορεί επίσης να χρησιμοποιείται αναφορά κατά την επιβεβαίωση της αντίστοιχης διαμόρφωσης αντικατάστασης.

Οι φούρνοι ανάκλισης λειτουργούν συνήθως σε υψηλές θερμοκρασίες για μεγάλες περιόδους παραγωγής.

Συχνές αιτίες αντικατάστασης περιλαμβάνουν:

Ένας συναγερμός χαμηλής θερμοκρασίας δεν σημαίνει πάντα ότι το ίδιο το θερμοσίφωνα είναι ελαττωματικό.και σύστημα ελέγχου θα πρέπει επίσης να επιθεωρηθεί πριν από την αντικατάσταση.

Όταν μια ζώνη θέρμανσης δεν μπορεί να φτάσει ή να διατηρήσει την απαιτούμενη θερμοκρασία, συνιστάται συστηματική αντιμετώπιση προβλημάτων πριν από την αγορά ανταλλακτικών.

1Ελέγξτε την πληγείσα ζώνη θέρμανσης.

Προσδιορίστε ποια ζώνη παρουσιάζει αργή θέρμανση, ανεπαρκή θερμοκρασία ή ανώμαλη διακύμανση θερμοκρασίας.

2Ελέγξτε το θερμαντήρα ηλεκτρικά.

Μετά την ασφαλή αποσύνδεση του εξοπλισμού από το ρεύμα, ειδικευμένοι τεχνικοί μπορούν να ελέγξουν τη συνέχεια και την αντίσταση σύμφωνα με τις συνήθεις διαδικασίες συντήρησης.

3Ελέγξτε τα ηλεκτρικά τερματικά.

Τα χαλαρά, καμένα, οξειδωμένα ή κατεστραμμένα τερματικά μπορεί να εμποδίσουν τη λειτουργία του θερμαντήρα κανονικά.

4Ελέγξτε τον αισθητήρα θερμοκρασίας.

Ένα ανακριβές θερμοσύνδεσμο μπορεί να προκαλέσει εσφαλμένες ενδείξεις θερμοκρασίας και μπορεί να εμφανιστεί παρόμοια με βλάβη θερμαντήρα.

5Ελέγξτε το κύκλωμα ελέγχου του θερμαντήρα.

Οι αναμεταδιδαστές στερεής κατάστασης και τα στοιχεία ελέγχου πρέπει να δοκιμάζονται για να επιβεβαιωθεί εάν η τροφοδοσία του θερμαντικού στοιχείου είναι ορθή.

6- Ελέγξτε τις επιδόσεις του αναπνευστή.

Η κακή ροή του αέρα μπορεί να προκαλέσει μη φυσιολογική θερμοκρασία ζώνης, ακόμη και όταν ο θερμαντής παραμένει λειτουργικός.

7Επιβεβαιώστε το ανταλλακτικό.

Συγκρίνετε τον αρχικό αριθμό εξαρτήματος, την ικανότητα, τη φυσική διαμόρφωση, τη σύνδεση και τις πληροφορίες μηχανής πριν παραγγείλετε.

Η ορθή διάγνωση συμβάλλει στη μείωση της περιττής αντικατάστασης εξαρτημάτων και συντομεύει τον χρόνο στάσης λειτουργίας του εξοπλισμού.

Το θερμαντικό στοιχείο HELLER 590059 χρησιμοποιείται κυρίως σε συμβατά θερμικά συστήματα φούρνου επαναπροσείλισης για την κατασκευή SMT και PCBA.

Σημείωση:

Χρησιμοποιείται σε φούρνους επανεξέτασης που τοποθετούνται μετά την εκτύπωση με πάστα συγκόλλησης και την τοποθέτηση των εξαρτημάτων.

Κατασκευαστικές εγκαταστάσεις EMS

Κατάλληλο για κατασκευαστές συμβολαίου που ασκούν συνεχή παραγωγή PCB.

Εργοστάσια συναρμολόγησης PCB

Χρησιμοποιείται για τη συντήρηση του εξοπλισμού ανατροφοδότησης επεξεργασίας γεμάτων κυκλωμάτων.

Ηλεκτρονικά οχήματα

Υποστηρίζει περιβάλλοντα παραγωγής που απαιτούν σταθερά και επαναληπτά θερμικά προφίλ.

Βιομηχανική ηλεκτρονική

Κατάλληλο για συγκροτήματα PCB που χρησιμοποιούνται σε ελεγκτές, ηλεκτρονικά ισχύος, αισθητήρες, εξοπλισμό αυτοματισμού και προϊόντα επικοινωνίας.

Καταναλωτικά Ηλεκτρονικά

Μπορεί να χρησιμοποιηθεί στην παραγωγή ηλεκτρονικών προϊόντων μεγάλου όγκου, όπου ο χρόνος λειτουργίας του φούρνου reflow είναι σημαντικός.

Συντήρηση φούρνου επανεξέτασης

Κατάλληλο για αναπληρωματικό απόθεμα που συντηρείται από τις ομάδες μηχανικής παραγωγής και συντήρησης.

Μια τυπική γραμμή παραγωγής SMT περιλαμβάνει:

Τύπο με πάστα → SPI → Διαλέξτε και τοποθετήστε → Επαναχρονημένη συγκόλληση → AOI

Το HELLER 590059 λειτουργεί στοστάδιο συγκόλλησης ανά ροή.

Η λειτουργία του δεν είναι να ελέγχει απευθείας το PCB. Αντίθετα, παρέχει τη θερμική ενέργεια που απαιτείται από το σύστημα θέρμανσης του φούρνου, έτσι ώστε η πάστα συγκόλλησης να μπορεί να περάσει από το προγραμματισμένο προφίλ θερμοκρασίας.

Ο ελεγκτής του φούρνου επανεξέτασης καθορίζει πότε απαιτείται πρόσθετη θέρμανση σε μια συγκεκριμένη ζώνη.

Στη συνέχεια, η ηλεκτρική ενέργεια τροφοδοτείται στον θερμαντήρα μέσω του αντίστοιχου κυκλώματος ελέγχου.

Το θερμαντικό στοιχείο μετατρέπει την ηλεκτρική ενέργεια σε θερμική ενέργεια μέσω θέρμανσης με αντίσταση.

Ο ανεμιστήρας φούρνου μετακινεί αέρα μέσα από την θερμαινόμενη περιοχή και διανέμει θερμική ενέργεια σε ολόκληρο τον θάλαμο επεξεργασίας.

Ένα θερμοσύνδεσμο ή αισθητήρας θερμοκρασίας μετρά συνεχώς την πραγματική θερμοκρασία ζώνης.

Ο ελεγκτής συγκρίνει τη μετρούμενη θερμοκρασία με το προγραμματισμένο σημείο αναφοράς και ρυθμίζει αναλόγως τη λειτουργία του θερμαντήρα.

Καθώς οι σανίδες ταξιδεύουν μέσα από διαφορετικές ζώνες θέρμανσης, το συνδυασμένο σύστημα θέρμανσης και ροής αέρα δημιουργεί το απαιτούμενο προφίλ θερμοκρασίας επαναρρόφησης.

Επομένως, η σταθερή λειτουργία του θερμαντήρα συμβάλλει σε σταθερές συνθήκες συγκόλλησης και επαναληπτή παραγωγή.

Η αντικατάσταση του θερμαντήρα πρέπει κανονικά να βασίζεται σε κατάλληλη ηλεκτρική δοκιμή και όχι μόνο στα συμπτώματα της θερμοκρασίας.

Η σωστή επιλογή του θερμαντήρα είναι σημαντική επειδή οι φούρνοι επαναρρόφησης μπορεί να έχουν διαφορετικές διαμορφώσεις ανάλογα με το έτος παραγωγής, την αναθεώρηση της μηχανής και τον σχεδιασμό ζώνης.

Ελέγξτε αν ο υφιστάμενος θερμαντήρας είναι590059.

Στείλτε το πλήρες μοντέλο φούρνου HELLER.

Να αποφεύγεται η αναφορά μόνο της επωνυμίας, διότι διαφορετικά μοντέλα φούρνου μπορεί να χρησιμοποιούν διαφορετικά στοιχεία θέρμανσης.

Ο σειριακός αριθμός της μηχανής μπορεί να βοηθήσει στην αναγνώριση των αναθεωρήσεων παραγωγής και να βελτιώσει τον έλεγχο της συμβατότητας.

Μια σαφής φωτογραφία στην ετικέτα βοηθά στην επαλήθευση του αρχικού αριθμού εξαρτήματος και των ηλεκτρικών πληροφοριών.

Φωτογραφίες του πλήρους θερμαντήρα, των τερματικών, του χώρου τοποθέτησης και των γύρω εξαρτημάτων μπορούν να βοηθήσουν στην αναγνώριση των διαφορών στη διαμόρφωση.

Εφόσον είναι διαθέσιμα, επιβεβαιώστε:

• Δυνατότητα ονομαστική.
• Η τάση.
• Τερματικός τύπος.
• Σχεδιασμός συνδέσμου.
• Μετρήσεις.
• Θέση εγκατάστασης.

Για εφαρμογές που χρησιμοποιούν το 590059, το594533η αναφορά πρέπει επίσης να λαμβάνεται υπόψη κατά την επαλήθευση της συμβατότητας.

Παρέχετε την ακριβή ποσότητα που απαιτείται πριν από την προσφορά.

Αυτό είναι ιδιαίτερα σημαντικό όταν η συντήρηση περιλαμβάνει πολλαπλές ζώνες θέρμανσης ή πανομοιότυπα σύνολα θερμαντήρων.

Για ταχύτερη προσφορά και επιβεβαίωση συμβατότητας, παρακαλείστε να αναφέρετε:

Η παροχή πλήρων πληροφοριών συμβάλλει στη μείωση των λαθών αγοράς και επιταχύνει τη διαδικασία προσφοράς.

Τα χαλαρά ή οξειδωμένα τερματικά μπορούν να παράγουν υπερβολική τοπική θερμότητα και να συντομεύσουν τη διάρκεια ζωής των εξαρτημάτων.

Αν μια ζώνη χρειάζεται αισθητά περισσότερο χρόνο για να φτάσει στην ρυθμισμένη θερμοκρασία, ελέγξτε το θερμαντήρα, το σύστημα ροής αέρα και τον ελεγκτή.

Η απόδοση θέρμανσης εξαρτάται τόσο από την παραγωγή θερμότητας όσο και από την κυκλοφορία του θερμού αέρα.

Η σύγκριση ανάλογων ζωνών θέρμανσης μπορεί να βοηθήσει στον εντοπισμό της μη φυσιολογικής απόκρισης θερμοκρασίας.

Τα εργοστάσια που λειτουργούν συνεχώς μπορούν να μειώσουν τον χρόνο στάσης λειτουργίας διατηρώντας στα αποθέματα συντήρησης τα απαραίτητα εξαρτήματα θέρμανσης φούρνου επανεξέτασης.

Να τηρούνται αρχεία:

• Αριθμός τμήματος.
• Ημερομηνία εγκατάστασης
• Ζώνη θέρμανσης.
• Ο λόγος της αποτυχίας.
• Αριθμός σειράς μηχανής.

Οι πληροφορίες αυτές συμβάλλουν στη βελτίωση του προληπτικού σχεδιασμού συντήρησης.

Το HELLER 590059 είναι ένα θερμαντικό στοιχείο 4800W που χρησιμοποιείται σε συμβατά συστήματα θέρμανσης φούρνου ανατροφοδότησης MK3.Παράγει θερμική ενέργεια που απαιτείται για την ελεγχόμενη συγκόλληση SMT και συνήθως αγοράζεται για συντήρηση ή αντικατάσταση ζώνης θέρμανσης.

Όχι. Η συμβατότητα εξαρτάται από το μοντέλο του φούρνου, την αναθεώρηση της μηχανής, τη διαμόρφωση της ζώνης θέρμανσης, τις ηλεκτρικές προδιαγραφές και το σχεδιασμό εγκατάστασης.Αριθμός σειράς, και φωτογραφίες πριν παραγγείλετε.

Το 594533 χρησιμοποιείται ως αντικαταστατική αναφορά που συνδέεται με το 590059.Η διαμόρφωση του μηχανήματος πρέπει να επαληθεύεται πριν από την αγορά, επειδή οι παλαιότεροι φούρνοι επανεξέτασης μπορεί να έχουν διαφορετικές αναθεωρήσεις ή να έχουν αντικατασταθεί προηγουμένως θέρμανση.

Τα τυπικά συμπτώματα περιλαμβάνουν ανοιχτό κύκλωμα, μη φυσιολογική αντίσταση, αργή θέρμανση, αδυναμία επίτευξης της ρυθμιζόμενης θερμοκρασίας ή ανεπαρκής ανάκτηση θερμοκρασίας.και ο ελεγκτής πρέπει επίσης να ελεγχθεί.

Παρακαλούμε στείλτε τον αριθμό τμήματος 590059, την απαιτούμενη ποσότητα, το πλήρες μοντέλο φούρνου, τον σειριακό αριθμό της μηχανής, τη φωτογραφία της ετικέτας του θερμαντήρα, τη φωτογραφία εγκατάστασης και τη χώρα προορισμού.Πιο πλήρεις πληροφορίες επιτρέπουν ταχύτερη και ακριβέστερη επιβεβαίωση συμβατότητας.

Χρειάζομαι αντικαταστάτη.HELLER 590059 4800W MK3 Θερμαντικό στοιχείο φούρνου ανάπλευσης?

Στείλε μας το:

• Αριθμός τμήματος.
• HELLER μοντέλο φούρνου.
• Αριθμός σειράς μηχανής.
• Απαιτούμενη ποσότητα.
• Φωτογραφία στην ετικέτα του θερμαντήρα.
• Εικόνα εγκατάστασης.
• Χώρα προορισμού.

Στείλτε το αίτημά σας σήμερα για επιβεβαίωση συμβατότητας, διαθεσιμότητα, τιμή, χρόνο προετοιμασίας και προσφορά αποστολής.

Για επείγουσες επισκευές φούρνου επαναπροσβολής, παρακαλούμε να συμπεριλάβετε σαφείς φωτογραφίες θερμαντήρα και πληροφορίες μηχανής, ώστε να μπορούμε να ελέγξουμε το αίτημά σας πιο αποτελεσματικά.
