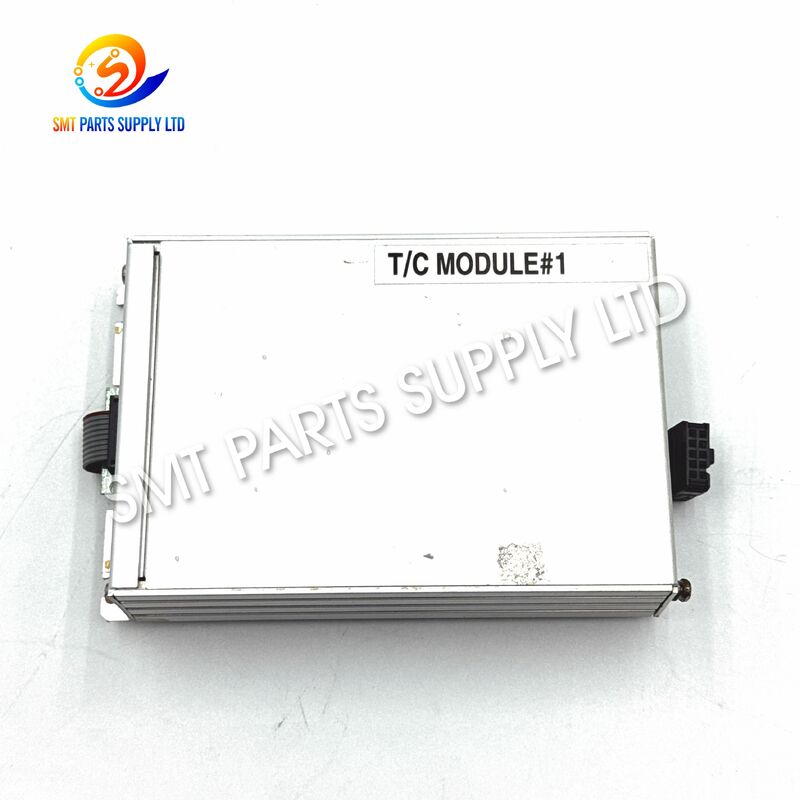

Ενότητα Ελέγχου Θερμοκρασίας HELLER K1404262 TC για Φούρνο Αναρροής

Η Ενότητα Ελέγχου Θερμοκρασίας HELLER K1404262 TC είναι ένα ηλεκτρονικό εξάρτημα ελέγχου που χρησιμοποιείται σε συμβατά συστήματα ελέγχου θερμοκρασίας φούρνων αναρροής SMT. Ο κύριος ρόλος της είναι να υποστηρίζει την ακριβή παρακολούθηση της θερμοκρασίας και τη σταθερή θερμική ρύθμιση, επεξεργαζόμενη την ανάδραση από το σύστημα ανίχνευσης του φούρνου που βασίζεται σε θερμοστοιχεία.

Κατά τη συγκόλληση αναρροής SMT, κάθε ζώνη θέρμανσης πρέπει να λειτουργεί εντός του προγραμματισμένου προφίλ θερμοκρασίας. Ο ακριβής θερμικός έλεγχος επηρεάζει άμεσα την προθέρμανση, τη διατήρηση, την αναρροή, τη μέγιστη θερμοκρασία και την απόδοση ψύξης. Όταν το σύστημα ελέγχου θερμοκρασίας είναι ασταθές, ο φούρνος μπορεί να εμφανίσει μη φυσιολογικές ενδείξεις ζώνης, απόκλιση θερμοκρασίας, επαναλαμβανόμενους συναγερμούς ή ασυνεπή αποτελέσματα συγκόλλησης.

Το K1404262 χρησιμοποιείται κυρίως ως ανταλλακτικό συντήρησης, επισκευής ή αντικατάστασης όταν ο εγκατεστημένος φούρνος χρησιμοποιεί την ίδια αναγνώριση μονάδας και διαμόρφωση ελέγχου. Πριν από την παραγγελία, οι αγοραστές θα πρέπει να συγκρίνουν τον υπάρχοντα αριθμό εξαρτήματος, την αναθεώρηση της πλακέτας PCB, τους συνδέσμους και τις πληροφορίες του μηχανήματος για να διασφαλίσουν τη σωστή αντιστοίχιση.

Βασικές Πληροφορίες Προϊόντος

Αιτία

Γιατί Εμφανίζονται Προβλήματα Ελέγχου Θερμοκρασίας Φούρνου Αναρροής

Ένας φούρνος αναρροής λειτουργεί συνεχώς σε αυξημένες θερμοκρασίες, καθιστώντας το σύστημα ελέγχου θερμοκρασίας του σημαντικό μέρος της αξιοπιστίας του μηχανήματος. Μετά από μακροχρόνια λειτουργία, τα ηλεκτρονικά εξαρτήματα, τα θερμοστοιχεία, η καλωδίωση, οι σύνδεσμοι, οι θερμαντήρες και οι μονάδες ελέγχου μπορεί σταδιακά να παρουσιάσουν βλάβες.

Οι ανωμαλίες στον έλεγχο θερμοκρασίας μπορεί να οφείλονται σε διάφορες αιτίες και όχι μόνο στη μονάδα ελέγχου.

Ένας τεχνικός θα πρέπει να επιθεωρήσει ολόκληρο τον βρόχο ελέγχου θερμοκρασίας πριν αποφασίσει ότι το K1404262 απαιτεί αντικατάσταση.

Τυπικά Συμπτώματα

Το σύστημα ελέγχου θερμοκρασίας θα πρέπει να επιθεωρείται όταν εμφανίζονται οι ακόλουθες συνθήκες:

• Η θερμοκρασία της ζώνης θέρμανσης παρουσιάζει ασυνήθιστες διακυμάνσεις.
• Η πραγματική θερμοκρασία δεν ακολουθεί την τιμή ρύθμισης.
• Μία ζώνη θέρμανσης δεν μπορεί να φτάσει την απαιτούμενη θερμοκρασία.
• Οι ενδείξεις θερμοκρασίας εξαφανίζονται ή γίνονται διακοπτόμενες.
• Επαναλαμβανόμενοι συναγερμοί θερμοκρασίας.
• Τα θερμικά προφίλ γίνονται ασυνεπή μεταξύ των κύκλων παραγωγής.
• Ο φούρνος απαιτεί υπερβολικό χρόνο για να σταθεροποιηθεί.
• Ένα κανάλι θερμοκρασίας αναφέρει μη φυσιολογική τιμή.
• Η ποιότητα παραγωγής αλλάζει μαζί με την αστάθεια της θερμοκρασίας του φούρνου.
• Η αντιμετώπιση προβλημάτων υποδεικνύει ελαττωματική μονάδα ελέγχου θερμοκρασίας.

Αυτά τα συμπτώματα μπορεί να προκαλούνται από διαφορετικά εξαρτήματα, επομένως συνιστάται συστηματική διάγνωση.

Λύση

Προτεινόμενη Διαδικασία Αντιμετώπισης Προβλημάτων

Όταν ένας φούρνος αναρροής παρουσιάζει πρόβλημα ελέγχου θερμοκρασίας, οι τεχνικοί μπορούν να ακολουθήσουν μια δομημένη διαδικασία επιθεώρησης.

1. Ελέγξτε τον Συναγερμό του Μηχανήματος

Ελέγξτε το μήνυμα συναγερμού του μηχανήματος και προσδιορίστε ποια ζώνη ή κανάλι θερμοκρασίας επηρεάζεται.

2. Συγκρίνετε Σημείο Ρύθμισης και Πραγματική Θερμοκρασία

Παρατηρήστε εάν η πραγματική θερμοκρασία της ζώνης ακολουθεί την προγραμματισμένη τιμή. Μεγάλη ή συνεχής απόκλιση μπορεί να υποδηλώνει πρόβλημα εντός του βρόχου ελέγχου.

3. Επιθεωρήστε το Θερμοστοιχείο

Ελέγξτε το σχετικό θερμοστοιχείο για σπασμένα καλώδια, λανθασμένη σύνδεση, χαλαρά ακροδέκτες, μόλυνση ή φυσική ζημιά.

4. Επιθεωρήστε Καλωδίωση και Συνδέσμους

Χαλαροί σύνδεσμοι ή κατεστραμμένα καλώδια σήματος μπορεί να προκαλέσουν διακοπτόμενες ενδείξεις θερμοκρασίας που μπορεί να εκληφθούν ως βλάβη μονάδας.

5. Επιθεωρήστε το Κύκλωμα Θέρμανσης

Επιβεβαιώστε ότι ο θερμαντήρας, οι συσκευές διακοπής, τα εξαρτήματα τροφοδοσίας και τα σχετικά ηλεκτρικά κυκλώματα λειτουργούν σωστά.

6. Επιθεωρήστε τη Μονάδα K1404262

Ελέγξτε τη μονάδα για ορατή ζημιά όπως:

• Εγκαύματα.
• Κατεστραμμένοι σύνδεσμοι.
• Διάβρωση.
• Χαλαροί ακροδέκτες.
• Ραγισμένα εξαρτήματα.
• Σημάδια υπερθέρμανσης.
• Μόλυνση.

7. Αντικαταστήστε Όταν Επιβεβαιωθεί η Ανάγκη

Εάν το υπάρχον K1404262 επιβεβαιωθεί ως ελαττωματικό, αντικαταστήστε το με μια αντίστοιχη μονάδα και πραγματοποιήστε δοκιμή λειτουργικής θερμοκρασίας πριν επιστρέψετε το μηχάνημα στην παραγωγή.

Προδιαγραφές

Σύγκριση Έκδοσης Αντικατάστασης

Διαφορετικές γενιές φούρνων αναρροής μπορεί να χρησιμοποιούν διαφορετικό υλικό ελέγχου θερμοκρασίας. Η παρόμοια εμφάνιση δεν σημαίνει πάντα άμεση εναλλαξιμότητα.

Σημαντική Σημείωση Επιλογής

Πριν αντικαταστήσετε μια μονάδα ελέγχου, συγκρίνετε:

• Αριθμός εξαρτήματος.
• Αναθεώρηση PCB.
• Ποσότητα συνδέσμων.
• Θέση συνδέσμου.
• Ηλεκτρική διεπαφή.
• Διεπαφή επικοινωνίας.
• Μοντέλο φούρνου.
• Φωτογραφίες υπάρχουσας πλακέτας.

Η παραγγελία μόνο με βάση την εμφάνιση δεν συνιστάται.

Εφαρμογή

Η μονάδα ελέγχου θερμοκρασίας K1404262 είναι κατάλληλη για εφαρμογές συντήρησης που αφορούν συμβατούς φούρνους αναρροής SMT που χρησιμοποιούνται στην ηλεκτρονική κατασκευή.

Τυπικές εφαρμογές περιλαμβάνουν:

Η μονάδα μπορεί επίσης να διατηρηθεί ως κρίσιμο ανταλλακτικό από εργοστάσια που λειτουργούν γραμμές παραγωγής SMT συνεχούς λειτουργίας.

Πώς Λειτουργεί

Η διαδικασία ελέγχου θερμοκρασίας λειτουργεί ως σύστημα κλειστού βρόχου.

Βήμα 1: Ανίχνευση Θερμοκρασίας

Θερμοστοιχεία εγκατεστημένα στον φούρνο αναρροής ανιχνεύουν τη θερμοκρασία των σχετικών ζωνών θέρμανσης.

Βήμα 2: Μετάδοση Σήματος

Το θερμοστοιχείο παράγει ένα ηλεκτρικό σήμα σχετικό με τη θερμοκρασία, το οποίο μεταδίδεται στο σύστημα ελέγχου του φούρνου.

Βήμα 3: Επεξεργασία Σήματος

Το σύστημα ελέγχου θερμοκρασίας επεξεργάζεται το σήμα ανάδρασης και προσδιορίζει την πραγματική θερμοκρασία της ζώνης.

Βήμα 4: Σύγκριση Σημείου Ρύθμισης

Η πραγματική θερμοκρασία συγκρίνεται με την προγραμματισμένη θερμοκρασία στόχο.

Βήμα 5: Ρύθμιση Θέρμανσης

Το σύστημα ελέγχου προσαρμόζει την σχετική έξοδο θέρμανσης ανάλογα με τη διαφορά θερμοκρασίας.

Βήμα 6: Συνεχής Ρύθμιση

Αυτή η διαδικασία επαναλαμβάνεται συνεχώς για τη διατήρηση σταθερών θερμικών συνθηκών κατά την παραγωγή.

Ένα σωστά λειτουργικό σύστημα ελέγχου βοηθά στην παροχή επαναλήψιμης θερμικής απόδοσης σε πολλαπλούς κύκλους παραγωγής PCB.

Πώς να Επιλέξετε

Η σωστή επιλογή μονάδας είναι απαραίτητη επειδή τα συστήματα ελέγχου φούρνων αναρροής μπορεί να διαφέρουν ανάλογα με το έτος παραγωγής, την έκδοση του εξοπλισμού και τη διαμόρφωση του ηλεκτρικού συστήματος.

1. Επιβεβαιώστε το K1404262

Ελέγξτε ότι η εγκατεστημένη μονάδα εμφανίζει σαφώς την αναγνώριση K1404262.

2. Ελέγξτε την Αναθεώρηση PCB

Εάν υπάρχουν επιπλέον πληροφορίες αναθεώρησης τυπωμένες στην πλακέτα, παρέχετέ τις κατά την υποβολή προσφοράς.

3. Συγκρίνετε τη Διάταξη Συνδέσμων

Ελέγξτε την ποσότητα, τον τύπο και τη θέση των συνδέσμων. Παρόμοιες πλακέτες PCB μπορεί να έχουν διαφορετικές ηλεκτρικές διαμορφώσεις.

4. Παρέχετε το Μοντέλο του Φούρνου

Το μοντέλο του φούρνου αναρροής μπορεί να παρέχει πρόσθετες πληροφορίες για τον έλεγχο συμβατότητας.

5. Στείλτε Καθαρές Φωτογραφίες

Για πιο ακριβή επιβεβαίωση, παρέχετε καθαρές φωτογραφίες των:

• Πλήρης μονάδα.
• Ετικέτα προϊόντος.
• Μπροστινή όψη.
• Πίσω όψη.
• Περιοχή συνδέσμου.

Προτεινόμενες Πληροφορίες Παραγγελίας

Η παροχή πλήρων πληροφοριών βοηθά στη μείωση του κινδύνου παραγγελίας λανθασμένης μονάδας.

Συστάσεις Συντήρησης

Για τη βελτίωση της αξιοπιστίας του συστήματος ελέγχου θερμοκρασίας:

• Διατηρήστε το ηλεκτρικό ντουλάπι καθαρό.
• Διατηρήστε επαρκή εξαερισμό του ντουλαπιού.
• Επιθεωρείτε τακτικά τους ηλεκτρικούς συνδέσμους.
• Ελέγξτε τα καλώδια θερμοστοιχείου για ζημιές.
• Διερευνήστε άμεσα επαναλαμβανόμενους συναγερμούς θερμοκρασίας.
• Αποφύγετε την εγκατάσταση ηλεκτρονικών μονάδων ενώ η τροφοδοσία είναι συνδεδεμένη.
• Χρησιμοποιήστε κατάλληλη προστασία από στατικό ηλεκτρισμό.
• Καταγράψτε το ιστορικό αντικατάστασης και επισκευής μονάδων.
• Διατηρήστε σημαντικές εφεδρικές μονάδες για κρίσιμο εξοπλισμό.

Η προληπτική συντήρηση μπορεί να μειώσει τις απροσδόκητες διακοπές παραγωγής και να βοηθήσει στη διατήρηση σταθερής θερμικής απόδοσης.

Συχνές Ερωτήσεις

Ε1: Τι κάνει η Ενότητα Ελέγχου Θερμοκρασίας TC K1404262;

Το K1404262 χρησιμοποιείται σε συμβατά συστήματα ελέγχου θερμοκρασίας φούρνων αναρροής. Υποστηρίζει την επεξεργασία της ανάδρασης θερμοστοιχείου και βοηθά το σύστημα ελέγχου να διατηρεί σταθερές θερμοκρασίες ζωνών θέρμανσης κατά τη συγκόλληση αναρροής PCB.

Ε2: Μπορεί το K1404262 να χρησιμοποιηθεί σε κάθε φούρνο αναρροής HELLER;

Όχι απαραίτητα. Διαφορετικές γενιές και διαμορφώσεις φούρνων μπορεί να χρησιμοποιούν διαφορετικές μονάδες ελέγχου θερμοκρασίας. Πάντα να επιβεβαιώνετε τον υπάρχοντα αριθμό εξαρτήματος, την αναθεώρηση PCB, τη διάταξη των συνδέσμων και τις πληροφορίες του εξοπλισμού πριν από την παραγγελία.

Ε3: Πρέπει να αντικαταστήσω το K1404262 εάν μία ζώνη θέρμανσης δεν λειτουργεί;

Όχι αμέσως. Μια κατάσταση μη θέρμανσης μπορεί επίσης να προκληθεί από το θερμοστοιχείο, τον θερμαντήρα, το ρελέ, την καλωδίωση, το κύκλωμα τροφοδοσίας, τον σύνδεσμο ή άλλα εξαρτήματα ελέγχου. Θα πρέπει πρώτα να ολοκληρωθεί η σωστή αντιμετώπιση προβλημάτων.

Ε4: Ποιες πληροφορίες απαιτούνται για την επιβεβαίωση συμβατότητας;

Παρακαλούμε παρέχετε τον αριθμό εξαρτήματος K1404262, καθαρές φωτογραφίες της υπάρχουσας μονάδας, το μοντέλο του φούρνου, την αναθεώρηση PCB εάν είναι διαθέσιμη, πληροφορίες συνδέσμων και την απαιτούμενη ποσότητα.

Ε5: Συνιστάται επαγγελματική εγκατάσταση;

Ναι. Η μονάδα είναι μέρος του συστήματος ελέγχου θερμοκρασίας του φούρνου. Η εγκατάσταση και η αντιμετώπιση προβλημάτων θα πρέπει να γίνονται από εκπαιδευμένο προσωπικό που είναι εξοικειωμένο με τα συστήματα ηλεκτρικού ελέγχου και θερμικού ελέγχου βιομηχανικών φούρνων αναρροής.

Επικοινωνήστε Μαζί Μας

Χρειάζεστε μια Ενότητα Ελέγχου Θερμοκρασίας HELLER K1404262 TC για συντήρηση, αντικατάσταση ή απόθεμα ανταλλακτικών φούρνου αναρροής;

Στείλτε μας τις ακόλουθες πληροφορίες για ταχύτερη προσφορά:

• Αριθμός Εξαρτήματος: K1404262.
• Φωτογραφίες Υπάρχουσας Μονάδας.
• Μοντέλο Φούρνου Αναρροής.
• Αναθεώρηση PCB, εάν είναι διαθέσιμη.
• Απαιτούμενη Ποσότητα.
• Περιγραφή Βλάβης, εάν απαιτείται τεχνική επιβεβαίωση.

Μπορούμε να βοηθήσουμε με τον εντοπισμό εξαρτήματος, τον έλεγχο συμβατότητας, τη διαθεσιμότητα, τον χρόνο παράδοσης και την προσφορά.

Στείλτε το ερώτημά σας σήμερα για τιμολόγηση και επιβεβαίωση προϊόντος.
