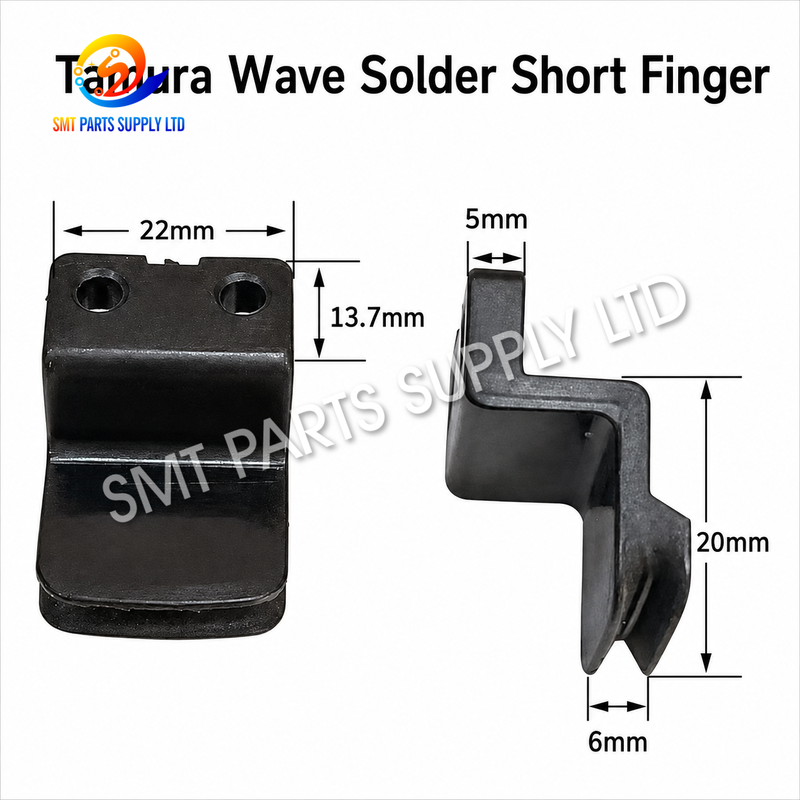

ΗTAMURA Σύντομη ρητίνη κύμα συγκόλληση PCB μεταγωγικό δάχτυλοείναι ένα μηχανικό ανταλλακτικό στοιχείο που χρησιμοποιείται σε συμβατά συστήματα μεταφορέα μηχανής συγκόλλησης κυμάτων Tamura.Αυτό το κοντό είδος ρητίνης δάχτυλο έρχεται σε επαφή με την άκρη της κυκλωτικής πλακέτας και βοηθά στη διατήρηση σταθερής τοποθέτησης της πλακέτας καθ 'όλη τη διάρκεια της διαδικασίας συγκόλλησης κύματος.

Η σταθερότητα του μεταφορέα PCB είναι σημαντική κατά την εφαρμογή ροής, την προθερμοποίηση, την επαφή κύματος συγκόλλησης, την ψύξη και την εκφόρτωση.Πολλαπλά δάχτυλα μεταφοράς συνεργάζονται για να κρατήσουν και να καθοδηγήσουν το PCB επιτρέποντας παράλληλα στο κάτω μέρος του πίνακα να παραμείνει προσβάσιμο στη διαδικασία συγκόλλησης.

ΗΣύντομο δάχτυλο ρητίνηςείναι ιδιαιτέρως κατάλληλο για την αντικατάσταση κατεστραμμένων, φθαρμένων, ραγισμένων, παραμορφωμένων, μολυσμένων ή ελλείπτων δακτύλων μεταφοράς.Η διατήρηση όλων των δακτύλων του μεταφορέα σε σταθερές θέσεις βοηθά να μειωθεί η δόνηση της σανίδας, άνιση υποστήριξη, αντίσταση μεταφοράς και τυχαία κίνηση PCB.

Για εργοστάσια ηλεκτρονικών ειδών που χρησιμοποιούν εξοπλισμό συγκόλλησης κυμάτων Tamura, το στοιχείο αυτό αποτελεί πρακτικό ανταλλακτικό συντήρησης για την επισκευή μεταφορέων και την προληπτική συντήρηση.

Βασικές πληροφορίες για το προϊόν

Αιτία: Γιατί χρειάζονται αντικατάσταση τα μικρά δάχτυλα από ρητίνη

Ένας μεταφορέας κυματικής συγκόλλησης λειτουργεί επανειλημμένα κατά τη διάρκεια της καθημερινής παραγωγής PCB.

Κάθε δάχτυλο μεταφοράς έρχεται σε άμεση επαφή με τις άκρες των πλακών κυκλωμάτων που περνάνε από το μηχάνημα.επαναλαμβανόμενη μηχανική φόρτιση, και ρύπανση της παραγωγής.

Αυτές οι συνθήκες επηρεάζουν σταδιακά την επιφάνεια του δακτύλου και τη μηχανική κατάσταση.

Συχνές Αιτίες Φόρεσης

Ένα μόνο φθαρμένο δάχτυλο δεν μπορεί να σταματήσει αμέσως την παραγωγή.

Ωστόσο, εάν πολλά δάχτυλα έχουν διαφορετικό ύψος ή θέση επαφής, το PCB μπορεί να γίνει ασταθές κατά τη διέλευση από τη μηχανή συγκόλλησης.

Συνεπώς, συνιστάται τακτική επιθεώρηση πριν τα προβλήματα του μεταφορέα μετατραπούν σε διακοπές της παραγωγής.

Λύση: Επαναφορά της σταθερής υποστήριξης του μεταφορέα PCB

Αντικατάσταση κατεστραμμένων εξαρτημάτων με τα σωστάΤΑΜΟΥΡΑ Σύντομη ρητίνη μεταγωγικό δάχτυλοβοηθά στην αποκατάσταση της μηχανικής κατάστασης του συστήματος μεταφοράς PCB.

Το δάχτυλο παρέχει ένα ελεγχόμενο σημείο επαφής στην άκρη του PCB και εργάζεται μαζί με τα γειτονικά δάχτυλα για τη διατήρηση της σταθερότητας του πίνακα.

Αντικαταστατικά οφέλη

• Βοηθά στη διατήρηση σταθερής μεταφοράς PCB.
• Υποστηρίζει συνεπή τοποθέτηση άκρων PCB.
• Μειώνει την κίνηση που προκαλείται από φθαρμένα δάχτυλα μεταφοράς.
• Βοηθά στην πρόληψη της άνισης υποστήριξης του πίνακα.
• Υποστηρίζει την ομαλή κίνηση μέσω της ζώνης συγκόλλησης.
• Κατάλληλο για ρουτίνα συντήρηση συγκόλλησης κυμάτων.
• Επιτρέπει την αντικατάσταση μεμονωμένων κατεστραμμένων δακτύλων.
• Βοηθά στη μείωση του χρόνου διακοπής παραγωγής που σχετίζεται με τον μεταφορέα.

Για τα εργοστάσια που λειτουργούν αδιάλειπτες γραμμές συγκόλλησης κυμάτων, η διατήρηση των εναλλακτικών δακτύλων σε εφεδρικό αποθεματικό μπορεί να κάνει την συντήρηση ταχύτερη και πιο προβλέψιμη.

Προδιαγραφές

Εφαρμογή

ΗΤΑΜΟΥΡΑ Κοντά δάχτυλα από ρητίνηπροορίζεται για μεταφορά PCB σε συμβατές συστοιχίες μεταγωγών συγκόλλησης κυμάτων Tamura.

Η συγκόλληση κυμάτων χρησιμοποιείται ευρέως για την συναρμολόγηση εξαρτημάτων με τρύπα και PCB μικτής τεχνολογίας, όπου τα πλαίσια πρέπει να κινούνται συνεχώς μέσα από διάφορα τμήματα ελεγχόμενης διαδικασίας.

Τυπικές εφαρμογές

Τυπικές βιομηχανίες

• Ηλεκτρονικά αυτοκινήτων.
• Βιομηχανικά ηλεκτρονικά ελέγχου.
• Ηλεκτρονικά καταναλωτικά.
• Κατασκευή τροφοδοσίας ενέργειας.
• Εφοδιασμός επικοινωνίας.
• Ηλεκτρονικά οικιακών συσκευών.
• Προϊόντα LED και φωτισμού.
• Κατασκευή συμβολαίου EMS.
• Συγκρότηση ηλεκτρονικού εξοπλισμού.

Το δάχτυλο θα πρέπει να επιλέγεται σύμφωνα με την πραγματική διαμόρφωση του μεταφορέα και όχι μόνο με την εξωτερική εμφάνιση της μηχανής συγκόλλησης κυμάτων.

Πώς Λειτουργεί

Το σύστημα μεταφοράς μεταφέρει τα PCB μέσω της μηχανής συγκόλλησης κυμάτων με ελεγχόμενη ταχύτητα και θέση.

ΗΣύντομο δάχτυλο μεταφοράς ρητίνηςλειτουργεί ως ένα από τα σημεία φυσικής υποστήριξης κατά μήκος της άκρης του PCB.

1. Φορτίο PCB

Η πλακέτα κυκλώματος εισέρχεται στον μεταφορέα συγκόλλησης κυμάτων από τον εξοπλισμό άνω ή το τμήμα φόρτωσης μηχανής.

Τα δάχτυλα ρητίνης είναι εγκατεστημένα στην επαφή του μεταφορέα και υποστηρίζουν τις άκρες του PCB.

2. Θέση PCB

Πολλαπλά δάχτυλα μεταφοράς συνεργάζονται για να διατηρήσουν μια σταθερή θέση της σανίδας.

Η σωστή ευθυγράμμιση των δακτύλων βοηθά να μειωθεί η περιττή κίνηση των PCB.

3. Εφαρμογή ροής

Το PCB ταξιδεύει μέσα από το τμήμα ροής.

Τα δάχτυλα υποστηρίζουν τις άκρες ενώ διατηρούν την κάτω πλευρά του PCB διαθέσιμη για τη διαδικασία.

4. Προθερμισμός

Ο μεταφορέας μεταφέρει το PCB μέσω της ζώνης προθέρμανσης.

Η σταθερή υποστήριξη της σανίδας βοηθά στη διατήρηση ομαλής κίνησης μέσα από αυτό το θερμικό τμήμα.

5Συναρμολόγηση κυμάτων

Το PCB περνάει πάνω από το κύμα συγκόλλησης.

Η σταθερή τοποθέτηση του μεταφορέα είναι σημαντική επειδή η σανίδα πρέπει να κινείται μέσω της ζώνης συγκόλλησης χωρίς υπερβολική αναταραχή ή απροσδόκητη μετατόπιση.

6Ψύξη και εκφόρτωση

Μετά την συγκόλληση, η σανίδα συνεχίζει να ψύχεται και να κατευθύνεται προς το τμήμα εκφόρτωσης.

Τα δάχτυλα μεταφοράς συνεχίζουν να υποστηρίζουν το PCB μέχρι να βγει από τη μηχανή.

Γιατί έχει σημασία ο σχεδιασμός του μικρού δακτύλου

Οι μηχανές συγκόλλησης κυμάτων μπορούν να χρησιμοποιούν διαφορετικές γεωμετρίες δακτύλων μεταφορέα ανάλογα με τις διαμορφώσεις σιδηροδρόμων και αλυσίδων τους.

ΑΣύντομο δάχτυλο ρητίνηςΣυνεπώς, πρέπει να αντιμετωπίζονται ως ειδικός κατασκευαστικός τύπος και όχι να θεωρούνται ως εναλλακτικοί με μεγαλύτερα δαχτυλάκια μεταφοράς.

Τα διαφορετικά σχέδια των δακτύλων μπορεί να διαφέρουν ως προς:

• Συνολικό μήκος.
• Θέση επαφής PCB.
• Δομή στερέωσης.
• Προφίλ δακτύλου.
• Προσανατολισμός εγκατάστασης.
• Σύνδεση αλυσίδας μεταφοράς.
• Γεωμετρία της λαβής στην άκρη του πίνακα.

Για το λόγο αυτό, το υπάρχον μεταγωγικό δάχτυλο πρέπει πάντα να συγκρίνεται με το αντικαταστατικό πριν από την παραγγελία.

Η χρήση του σωστού τύπου δομής συμβάλλει στη διατήρηση της κατάλληλης χωρητικότητας του μεταφορέα και της υποστήριξης των PCB.

Προβλήματα που Προκαλούνται από Ξεφθαρμένα Δάχτυλα Μεταφοράς

Παρόλο που ένα δάχτυλο ρητίνης είναι ένα μικρό μηχανικό στοιχείο, η κατάστασή του μπορεί να επηρεάσει άμεσα τη μεταφορά PCB.

Τυπικά Προειδοποιητικά Σημάδια

• Το PCB κουνιέται ενώ κινείται μέσα από τον μεταφορέα.
• Οι άκρες του πίνακα δεν υποστηρίζονται ομοιόμορφα.
• Αλλαγές θέσης των PCB κατά τη μεταφορά.
• Το ένα δάχτυλο κάθεται διαφορετικά από τα γειτονικά δάχτυλα.
• Εμφανίζονται ορατές ρωγμές στο σώμα από ρητίνη.
• Η επιφάνεια των δακτύλων μολύνεται βαριά.
• Ο μεταφορέας παράγει ασυνήθιστο μηχανικό θόρυβο.
• Συλλήψεις PCB κατά τη φόρτωση ή την εκφόρτωση.
• Η τοποθέτηση των δακτύλων χαλαρώνει.
• Το ύψος της σανίδας γίνεται ασυνεπές.

Όταν εμφανίζονται αυτά τα συμπτώματα, οι τεχνικοί πρέπει να εξετάζουν όχι μόνο το δάχτυλο αλλά και την αλυσίδα μεταφοράς, την ευθυγράμμιση των σιδηροδρόμων και τα γειτονικά εξαρτήματα.

Οφέλη από τη συντήρηση των δακτύλων από ρητίνη

Τα δάχτυλα ρητίνης παρέχουν ένα αντικαταστάσιμο στοιχείο επαφής PCB μέσα στον μεταφορέα συγκόλλησης κυμάτων.

Αυτό επιτρέπει στους τεχνικούς να αντικαταστήσουν μεμονωμένα φθαρμένα εξαρτήματα αντί να αλλάξουν ολόκληρο τον μηχανισμό μεταφοράς.

Χαρακτηριστικά συντήρησης

Η πραγματική διάρκεια ζωής εξαρτάται από τις ώρες λειτουργίας του μηχανήματος, την θερμοκρασία, τις συνθήκες ροής, τα χαρακτηριστικά των PCB, τη συχνότητα καθαρισμού και την ευθυγράμμιση του μεταφορέα.

Πώς να επιλέξετε το σωστό δάχτυλο TAMURA από κοντή ρητίνη

Βήμα 1 Επαλήθευση της αίτησης TAMURA

Βεβαιωθείτε ότι το δαχτυλίδι μεταφοράς προορίζεται γιαΜηχανή συγκόλλησης κυμάτων Tamura.

Βήμα 2 Επαναβεβαιώστε το σύντομο τύπο

Βεβαιωθείτε ότι το υπάρχον μέρος χρησιμοποιεί το ίδιοσύντομη διαμόρφωση δακτύλου.

Μην αντικαθιστάτε αυτόματα ένα μακρύ ή διαφορετικά σχηματισμένο δάχτυλο με τη σύντομη έκδοση.

Βήμα 3 Επαλήθετε το υλικό ρητίνης

Ελέγξτε ότι η απαιτούμενη αντικατάσταση είναι:

Δάχτυλο μεταφοράς ρητίνης

Ο εξοπλισμός συγκόλλησης κυμάτων μπορεί να χρησιμοποιεί διαφορετικά υλικά δακτύλων ανάλογα με τον σχεδιασμό του μεταφορέα.

Βήμα 4 Συγκρίνετε τη φυσική δομή

Ελέγξτε το υπάρχον δάχτυλο για:

• Γενική μορφή.
• Μέχρι το δάχτυλο.
• Προφίλ τοποθέτησης.
• Θέση επαφής PCB.
• Προσανατολισμός εγκατάστασης.
• Σύνδεση με την αλυσίδα μεταφοράς.

Βήμα 5 ∙ Παρέχετε φωτογραφίες για επιβεβαίωση

Εάν δεν υπάρχει διαθέσιμος αριθμός εξαρτήματος, παρέχετε φωτογραφίες που δείχνουν:

• Ολοκληρώστε το υπάρχον δάχτυλο.
• Προσωπική θέα.
• Από την πλευρά.
• Το τμήμα τοποθέτησης.
• Το δάχτυλο τοποθετημένο στον μεταφορέα.
• Συγκριτικά εξαρτήματα μεταφορέα.

Ένα φυσικό δείγμα ή ένα διαμετρικό σχέδιο μπορεί επίσης να είναι χρήσιμο όταν απαιτείται ακριβής ταυτοποίηση.

Σύσταση εγκατάστασης

Πριν αντικαταστήσετε το δάχτυλο του μεταφορέα, σταματήστε τη μηχανή σύμφωνα με τη διαδικασία συντήρησης του εξοπλισμού.

Βεβαιωθείτε ότι το μεταφορέα και τα θερμαινόμενα τμήματα της διαδικασίας βρίσκονται σε ασφαλή κατάσταση πριν από τη συντήρηση.

Κατάλογος ελέγχου

Μετά την αντικατάσταση, συγκρίνετε το νέο μικρό δάχτυλο από ρητίνη με τα παρακείμενα δάχτυλα.

Το νέο στοιχείο πρέπει να λειτουργεί ελεύθερα χωρίς να έρχεται σε επαφή με μη συνδεδεμένα μηχανικά μέρη.

Δοκιμάστε τη μεταφορά PCB πριν επιστρέψετε το μηχάνημα στην κανονική παραγωγή.

Συνιστώσες προληπτικής συντήρησης

Η τακτική συντήρηση βοηθά στην αναγνώριση της φθοράς των δακτύλων μεταφοράς πριν επηρεάσει τη μεταφορά.

Οι συνιστώμενες πρακτικές περιλαμβάνουν:

• Ελέγξτε τα δάχτυλα για ρωγμές και υπερβολική φθορά.
• Καθαρίστε τα υπολείμματα συσσωρευμένης ροής.
• Συγκρίνετε τις γειτονικές θέσεις των δακτύλων.
• Ελέγξτε την κίνηση της αλυσίδας μεταφοράς.
• Ελέγξτε την σωστή ευθυγράμμιση των σιδηροδρόμων.
• Ελέγξτε τα σημεία στερέωσης για χαλαρότητα.
• Παρακολουθήστε την κίνηση των PCB κατά τη διάρκεια της παραγωγής.
• Αντικαταστήστε αμέσως τα κατεστραμμένα δάχτυλα.

Αν ένα δάχτυλο έχει αποτύχει λόγω παρατεταμένης χρήσης, ελέγξτε ταυτόχρονα τα γειτονικά δάχτυλα, επειδή μπορεί να έχουν βιώσει παρόμοιες συνθήκες λειτουργίας.

Σύντομο δάχτυλο ρητίνης σε σύγκριση με άλλα δάχτυλα μεταφορέα

Δεν είναι όλα τα δάχτυλα μεταφοράς κυματικής συγκόλλησης εναλλάξιμα.

Το υλικό από μόνο του δεν αρκεί για τον προσδιορισμό της συμβατότητας.

ΗΠροφίλ δακτύλου, δομή τοποθέτησης, γεωμετρία επαφής PCB και διαμόρφωση μεταφορέαπρέπει να ελέγχονται όλα πριν από την αγορά.

Γιατί να Κρατάτε Κοντά Δάχτυλα από ρητίνη σε Εναλλακτική Απογραφή

Οι μεταφορείς συγκόλλησης κυμάτων περιέχουν πολλά δάχτυλα και τα μεμονωμένα κομμάτια ενδέχεται να υποστούν ζημιές κατά την παραγωγή ή τη συντήρηση.

Η διατήρηση κατάλληλων εφεδρικών δακτύλων παρέχει αρκετά πλεονεκτήματα:

• Ταχύτερη αντικατάσταση σε περίπτωση ζημίας.
• Λιγότερες προμήθειες έκτακτης ανάγκης.
• Εύκολη προληπτική συντήρηση.
• Μειωμένος κίνδυνος παρατεταμένης διακοπής λειτουργίας της μηχανής.
• Εύκολη συντήρηση κατά τις προγραμματισμένες διακοπές.
• Καλύτερη προετοιμασία για την παραγωγή μεγάλου όγκου PCB.

Για τα εργοστάσια που λειτουργούν με περισσότερες από μία γραμμές συγκόλλησης κυμάτων, η χωριστή επισήμανση των διαφόρων τύπων δακτύλων μπορεί να βοηθήσει στην πρόληψη της λανθασμένης εγκατάστασης.

Γενικές ερωτήσεις

1Για τι χρησιμοποιείται το TAMURA Short Resin Finger;

Χρησιμοποιείται σε συμβατά συστήματα μεταφορέα μηχανής συγκόλλησης κυμάτων Tamura για την υποστήριξη και καθοδήγηση των άκρων PCB ενώ οι σανίδες κινούνται μέσω διαδικασιών ρευστότητας, προθέρμανσης, συγκόλλησης κυμάτων, ψύξης και εκφόρτωσης.

2Αυτό το δάχτυλο είναι φτιαγμένο από ρητίνη;

Το προϊόν αυτό προσδιορίζεται ως:Σύντομο δάχτυλο μεταφοράς ρητίνηςΤα συστήματα συγκόλλησης κυμάτων μπορούν επίσης να χρησιμοποιούν τιτάνιο ή άλλα υλικά δακτύλων, επομένως το υλικό και ο τύπος δομής πρέπει να επιβεβαιώνονται πριν από την παραγγελία.

3Μπορεί ένα μικρό δάχτυλο ρητίνης να αντικαταστήσει οποιοδήποτε δάχτυλο μεταφοράς του Ταμούρα;

Όχι. Διαφορετικές διαμορφώσεις μεταγωγών Tamura μπορεί να χρησιμοποιούν διαφορετικά σχήματα δακτύλων και δομές τοποθέτησης.δείγμα, ή διαστασιακές πληροφορίες.

4Πότε πρέπει να αντικαθίσταται το δάχτυλο μεταφοράς;

Αντικαταστήστε το δάχτυλο όταν είναι ραγισμένο, παραμορφωμένο, φθαρμένο, χαλαρό, βαριά μολυσμένο ή ανίκανο να στηρίξει σταθερά την άκρη του PCB.Ελέγξτε τα γειτονικά δάχτυλα και τα εξαρτήματα του μεταφορέα ταυτόχρονα.

5- Ποιες πληροφορίες απαιτούνται για μια προσφορά;

Παρακαλείστε να παρέχετε τηνΠληροφορίες σχετικά με το μηχάνημα Tamura, την απαίτηση για μικρά δάχτυλα από ρητίνη, την ποσότητα, τις υπάρχουσες φωτογραφίες των δακτύλων και τις διαστάσεις ή πληροφορίες για δείγματα, εφόσον είναι διαθέσιμεςΑυτό βοηθά στην επιβεβαίωση της σωστής αντικατάστασης πριν από την προσφορά.

Επικοινωνήστε μαζί μας

ΧρειαζόμαστεΣύντομες δαχτυλίδες μεταφοράς ρητίνης για τις μηχανές συγκόλλησης κυμάτων TAMURA?

Στείλε μας τοπληροφορίες για το μηχάνημα, απαιτούμενη ποσότητα, φωτογραφίες των δακτύλων και διαστάσεις, εφόσον υπάρχουνγια την επιβεβαίωση του προϊόντος και την προσφορά.

Προμηθεύουμε ανταλλακτικά μεταγωγών κυματικής συγκόλλησης για εργοστάσια ηλεκτρονικών, κατασκευαστές EMS, ομάδες συντήρησης και έργα ανακαίνισης εξοπλισμού.

Διαφορετικοί τύποι ρητίνης και μεταγωγικών δακτύλων μπορούν να συνδυαστούν σε μία έρευνα αγοράς.

Στείλτε την ερώτησή σας σήμερα για την τιμή, τη διαθεσιμότητα, τις επιλογές ποσότητας και τις πληροφορίες αποστολής.
