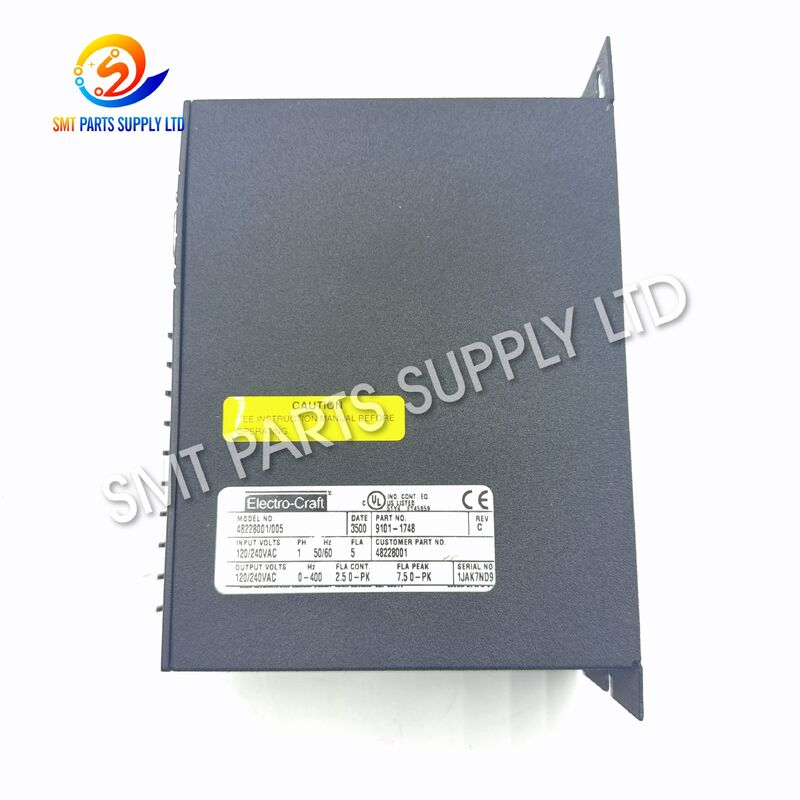

48228001 Οδηγός κινητήρα άξονα Υ για καθολικές μηχανές ΤΝ

ΗΕνεργοποιητής ηλεκτρικής ενέργειας για την παραγωγή ηλεκτρικής ενέργειας, επίσης αναφέρεται με9101-1748, είναι ένα βιομηχανικό στοιχείο ελέγχου κίνησης που χρησιμοποιείται σε εξοπλισμό της Universal AI. Οι διαθέσιμες αναφορές υπηρεσιών και εξαρτημάτων προσδιορίζουν το 48228001 ως ενισχυτή Electro-Craft για εξοπλισμό της Universal Instruments,Ενώ οι αναφορές σε εξαρτήματα μηχανών AI το περιγράφουν ως ένα ενισχυτή σερβο που χρησιμοποιείται για έλεγχο του άξονα X-YΟ ενισχυτής λαμβάνει εντολές ελέγχου από το σύστημα ελέγχου κίνησης του μηχανήματος και ρυθμίζει την ηλεκτρική ενέργεια που τροφοδοτείται στον σχετικό κινητήρα servo, επιτρέποντας ελεγχόμενη επιτάχυνση άξονα,τοποθέτησηΤαξιδεύω και σταματάω.

Για τα παλαιότερα οχήματα καθολικής τοποθέτησης, η κατάσταση του ενισχυτή εφοδιασμού επηρεάζει άμεσα τη σταθερότητα του άξονα και τη διαθεσιμότητα της μηχανής.διακοπή ταξιδιού, μη φυσιολογική κινητική απόκριση ή αδυναμία εκκίνησης του ελεγχόμενου άξονα.Η αντικατάσταση του ενισχυτή με τον σωστό αριθμό μερών και την ενότητα συμβατή με την αναθεώρηση μπορεί να αποκαταστήσει την αξιόπιστη κίνηση χωρίς να χρειάζεται να αντικατασταθούν άλλες μηχανικές συναρμολογήσεις.

Μετά από μακρές περιόδους παραγωγής, τα ηλεκτρονικά εξαρτήματα, οι συνδετήρες, τα εξαρτήματα ψύξης,και τα κυκλώματα ενέργειας μπορούν σταδιακά να επιδεινωθούν.

Τα τυπικά προβλήματα της μηχανής που σχετίζονται με το σύστημα κίνησης άξονα μπορεί να περιλαμβάνουν:

Ένας συναγερμός σερβοΔεν σημαίνει αυτόματα ότι ο ενισχυτής είναι ελαττωματικός.Ο κινητήρας, ο κωδικοποιητής, η καλωδίωση, οι συνδετήρες, η τροφοδοσία ρεύματος, η πλακέτα ελέγχου κίνησης και ο μηχανικός άξονας πρέπει επίσης να ελέγχονται πριν από την αντικατάσταση.

Η48228001 ενισχυτής παροχήςπαρέχει μια πρακτική επιλογή αντικατάστασης όταν ο αρχικός κινητήρας που έχει εγκατασταθεί σε συμβατό μηχανισμό Universal AI παρουσιάσει βλάβη.

Το εξαρτήμα έχει σχεδιαστεί για να λειτουργεί ως μέρος του συστήματος κλειστού κυκλώματος ελέγχου του servo του μηχανήματος.Μετατρέπει την εντολή του ελεγκτή κίνησης σε ελεγχόμενη κινητική ισχύ και ανταποκρίνεται στην ανατροφοδότηση από το σύστημα άξονα.

Η σωστή αντικατάσταση μπορεί να βοηθήσει στην αποκατάσταση:

• Σταθερή κίνηση στον άξονα Y ή ισχύουσα κίνηση στον άξονα X-Y.
• Ελεγχόμενη επιτάχυνση και επιβράδυνση.
• Ακριβής τοποθέτηση άξονα μηχανής.
• Επαναλαμβανόμενη τοποθέτηση εισαγωγής στοιχείων.
• Αξιόπιστη εκκίνηση μηχανής.
• Σταθερή λειτουργία του κύκλου παραγωγής.
• Μειωμένος χρόνος απρόβλεπτης διακοπής λειτουργίας που σχετίζεται με τον άξονα.
• Συνέχιση της χρήσης υφιστάμενου εξοπλισμού παραγωγής Universal AI.

Πριν από την εγκατάσταση, η αρχική μονάδα πρέπει να συγκριθεί προσεκτικά με την αντικαταστατική μονάδα για την οποία χρησιμοποιείται η συσκευή.αριθμός εξαρτήματος, μοντέλο αναφοράς, διάταξη συνδέσμων, ηλεκτρική προδιαγραφή και αναθεώρηση.

Διαθέσιμες αναφορές βιομηχανικών τμημάτων48228001ως ένα σερβο ενισχυτή Electro-Craft που συνδέεται με τον εξοπλισμό της Universal Instruments.ΑΜΠ, SERVO, DC, 7.5A, 2.5Aγια ένα6380B Εφαρμογή στον άξονα X-Y, ενώ οι αναφορές σε επισκευές συνδέουν τον αριθμό τμήματος 48228001 μεΗλεκτροτεχνική αναφορά 9101-1748.

*Οι ηλεκτρικές τιμές και η διαμόρφωση του μηχανήματος πρέπει πάντα να επαληθεύονται σε σχέση με την αρχική πινακίδα του ενισχυτή και την τεκμηρίωση του εξοπλισμού πριν από την παραγγελία.Οι αναφορές στους άξονες X-Y 5A και 6380B τεκμηριώνονται στις διαθέσιμες λίστες βιομηχανικών εξαρτημάτων..

Το 48228001 προορίζεται για τη λειτουργία ελέγχου κίνησης βιομηχανικών μηχανών και όχι για τη λειτουργία κινητήρων γενικής χρήσης.Είναι ιδιαίτερα σχετικό με τη συντήρηση παλαιότερων εξοπλισμού παραγωγής αυτόματης εισαγωγής Universal AI.

Οι τυπικοί χρήστες περιλαμβάνουν:

• Εργοστάσια συναρμολόγησης ηλεκτρονικών.
• Γραμμές παραγωγής εξαρτημάτων με τρύπα.
• Κατασκευαστικές εγκαταστάσεις EMS.
• Οικουμενικά τμήματα συντήρησης εξοπλισμού AI.
• Εταιρείες επισκευής βιομηχανικών ηλεκτρονικών.
• Εταιρείες ανακαίνισης μεταχειρισμένου εξοπλισμού.
• Διανομείς ανταλλακτικών.
• Ομάδες μηχανικών εργοστασίου που συντηρούν παλαιό εξοπλισμό εισαγωγής.

Ο Universal AI machine controller καθορίζει πού πρέπει να κινηθεί ο άξονας της μηχανής σύμφωνα με την προγραμματισμένη ακολουθία παραγωγής.

Ο ελεγκτής στέλνει την απαιτούμενη εντολή κίνησης στο σύστημα παροχής κίνησης.

Ο ενισχυτής 48228001 ρυθμίζει την ηλεκτρική ισχύ που απαιτείται από τον συνδεδεμένο κινητήρα.

Αντί να ενεργοποιεί και να απενεργοποιεί απλώς τον κινητήρα, ο κινητήρας ελέγχει την απόκριση του κινητήρα σύμφωνα με την εντολή της μηχανής.

Ο κινητήρας εφοδιασμού μετατρέπει την ελεγχόμενη ηλεκτρική ισχύ σε μηχανική περιστροφή, μετακινώντας τον σχετικό άξονα της μηχανής μέσω του μηχανικού συστήματος μεταφοράς.

Οι συσκευές ανατροφοδότησης στο σύστημα servo αναφέρουν στην μονάδα ελέγχου την πραγματική κίνηση του κινητήρα ή του άξονα.

Η μηχανή συγκρίνει την πραγματική κίνηση με την εντοπισμένη κίνηση.

Εάν υπάρχει διαφορά μεταξύ της εντοπισμένης και της πραγματικής κίνησης, το σύστημα servo ρυθμίζει τη λειτουργία του κινητήρα μέχρι να επιτευχθεί η απαιτούμενη θέση.

Αυτή η λειτουργία κλειστού κυκλώματος παρέχει την ελεγχόμενη κίνηση που απαιτείται από τον αυτοματοποιημένο εξοπλισμό εισαγωγής.

Επειδή ο ενισχυτής είναι μόνο ένα στοιχείο αυτού του βρόχου ελέγχου, η αντιμετώπιση προβλημάτων θα πρέπει να αξιολογεί ολόκληρο το σύστημα αντί να αντικαθιστά την κίνηση αποκλειστικά με βάση συναγερμό άξονα.

Ένας ελαττωματικός ή παλαιότερος ενισχυτής μπορεί να προκαλέσει διαφορετικά συμπτώματα ανάλογα με την κατάσταση του μηχανήματος.

• Ο άξονας Y δεν κινείται κατά την εκκίνηση.
• Η κίνηση του άξονα σταματά ξαφνικά κατά τη διάρκεια της παραγωγής.
• Επαναλαμβανόμενοι συναγερμοί.
• Η κινητική αντίδραση γίνεται διαλείπουσα.
• Η επιτάχυνση του άξονα γίνεται ακανόνιστη.
• Η μηχανή δεν μπορεί να ολοκληρώσει την ακολουθία εντοπισμού.
• Η θέση γίνεται ασταθής.
• Ο κινητήρας δεν λαμβάνει αποτελεσματική ισχύ.
• Το μηχάνημα τρέχει μετά την επανεκκίνηση αλλά αποτυγχάνει ξανά αργότερα.
• Ο ενισχυτής λειτουργεί ασυνήθιστα όταν είναι ζεστός.

Επομένως, οι τεχνικοί πρέπει να ελέγξουν την τάση τροφοδοσίας, την κατάσταση του κινητήρα, την ανατροφοδότηση του κωδικοποιητή, τις συνδέσεις, την καλωδίωση,ελεγκτής άξονα και μηχανική αντίσταση πριν από την επιβεβαίωση του ενισχυτή ως αποτυχημένου εξαρτήματος.

Για τα εργοστάσια που εξακολουθούν να λειτουργούν μηχανές Universal AI, η αντικατάσταση ενός μεμονωμένου ενισχυτή servo είναι συχνά πιο πρακτική από την αντικατάσταση ολόκληρης της μηχανής μόνο λόγω βλάβης ελέγχου άξονα.

Η διατήρηση ενός συμβατού ανταλλακτικού 48228001 μπορεί να επιτρέψει στις ομάδες συντήρησης να ανταποκριθούν ταχύτερα όταν μια μονάδα αποτύχει απροσδόκητα.

Πολλές ώριμες γραμμές εισαγωγής παραμένουν παραγωγικές, αλλά η διαθεσιμότητα παλαιότερων ηλεκτρικών εξαρτημάτων μπορεί να γίνει όλο και πιο σημαντική για τον σχεδιασμό συντήρησης.

Μια δοκιμασμένη μονάδα αντικατάστασης μπορεί επίσης να είναι χρήσιμη όταν οι τεχνικοί πρέπει να καθορίσουν εάν ένα υπάρχον πρόβλημα άξονα προέρχεται από τον ενισχυτή ή από άλλο μέρος του συστήματος servo.

Η επιλογή θα πρέπει να βασίζεται στηναρχική εγκατεστημένη μονάδα, όχι μόνο στην μάρκα της μηχανής.

Ελέγξτε ότι η αρχική μονάδα δείχνει:

48228001

Η αντιστοίχιση αριθμών εξαρτημάτων είναι το πρώτο βήμα για τον εντοπισμό της σωστής αντικατάστασης.

Αν υπάρχει, συγκρίνετε την αναφορά Electro-Craft:

9101-1748

Παρέχετε το ακριβές μοντέλο της μηχανής της Παγκόσμιας Τεχνητής Νοημοσύνης.

Οι διαθέσιμες αναφορές εξαρτημάτων συνδέουν το 48228001 με τον εξοπλισμό Universal AI και προσδιορίζουν μια εφαρμογή στο σύστημα άξονα X-Y 6380B.

Να προσδιοριστεί αν ο ενισχυτής είναι εγκατεστημένος σε:

• άξονας Y,
• Άξονας Χ,
• Σύστημα κίνησης X-Y,
• ή σε άλλη θέση μηχανής.

Μην υποθέσετε ότι κάθε συσκευή χρησιμοποιεί τον ίδιο ενισχυτή στην ίδια ακριβώς τοποθεσία.

Ελέγξτε:

• Προδιαγραφή εισόδου.
• Διορισμός ισχύος / ισχύος.
• Διαμόρφωση συνδέσμου.
• Μοντέλο ετικέτας.
• Πληροφορίες αναθεώρησης.
• Αναφορά του κατασκευαστή.
• Αριθμός αρχικού μέρους μηχανής.

Για τα παλαιότερα ηλεκτρονικά συστήματα σερβοελέγχου, είναι χρήσιμες φωτογραφίες των ακόλουθων:

Ανάλογα με τη διαθεσιμότητα, οι αγοραστές ενδέχεται να απαιτήσουν μια μη χρησιμοποιημένη, συντηρημένη, δοκιμασμένη ή αντικαταστατική μονάδα.

Πριν ζητήσετε προσφορά, παρέχετε όσο το δυνατόν περισσότερες πληροφορίες:

Η παροχή πλήρων πληροφοριών μειώνει τον κίνδυνο επιλογής μιας ασυμβίβαστης αναθεώρησης και επιτρέπει ταχύτερη τεχνική επιβεβαίωση.

Ο 48228001 είναι ένας ενισχυτής σερβο που χρησιμοποιείται στο σύστημα ελέγχου κίνησης συμβατού εξοπλισμού Universal AI.Ρυθμίζει την ηλεκτρική ενέργεια που τροφοδοτείται στον κινητήρα servo έτσι ώστε ο ελεγχόμενος άξονας της μηχανής να μπορεί να επιταχύνει, κίνηση, θέση και στάση σύμφωνα με τις εντολές του χειριστή μηχανής.

Συνήθως αναφέρεται στις αναφορές ανταλλακτικών AI ως ενισχυτής σερβο-άξονα Y,ενώ μια άλλη λεπτομερή αναφορά Universal AI εξαρτημάτων προσδιορίζει το 48228001 ως DC servo ενισχυτή που χρησιμοποιείται για τον άξονα X-Y μιας διαμόρφωσης 6380BΩς εκ τούτου, η πραγματική θέση εγκατάστασης πρέπει να επιβεβαιωθεί από την αρχική μηχανή και τον ενισχυτή πριν από την παραγγελία.

Ναι, οι αναφορές βιομηχανικών επισκευών και ανταλλακτικών προσδιορίζουν τον αριθμό εξαρτήματος της Universal Instruments48228001ωςΕνεργοποιητές ηλεκτρονικών συστημάτωνΗ αρχική ετικέτα μονάδας πρέπει να ελέγχεται για να επιβεβαιωθεί η συμβατότητα της αναθεώρησης.

Οι σέρβο συναγερμοί μπορούν επίσης να οφείλονται σε προβλήματα με τον κινητήρα, τον κωδικοποιητή, το καλώδιο, τον συνδετήρα, τον ελεγκτή, την παροχή ενέργειας ή τον μηχανικό άξονα.Η επιβεβαίωση της πηγής του ελαττώματος πριν από την αντικατάσταση βοηθά στην αποφυγή περιττής αντικατάστασης εξαρτημάτων.

Παρακαλείστε να παρέχετε τον αριθμό εξαρτήματος, το μοντέλο μηχανής Universal AI, τη θέση του άξονα, την ποσότητα και σαφείς φωτογραφίες της αρχικής πινακίδας του ενισχυτή και των συνδέσμων.Αυτό επιτρέπει τη διαμόρφωση και τη συμβατότητα να ελέγχονται πριν από την προσφορά και την αποστολή.

Ψάχνω για έναΈλεκτρο-Κράφτ 48228001 / 9101-1748 σερβο ενισχυτής για την Universal AI μηχανή?

Στείλε μας τομοντέλο μηχανής, απαιτούμενη ποσότητα, πρωτότυπες φωτογραφίες ενισχυτή και πληροφορίες για την πινακίδαΜπορούμε να σας βοηθήσουμε να επιβεβαιώσετε τη διαμόρφωση του εξαρτήματος πριν από την προσφορά και να σας παρέχουμε πληροφορίες για τη διαθεσιμότητα, την κατάσταση, τον χρόνο προετοιμασίας και την αποστολή.

Για επείγουσες απαιτήσεις συντήρησης μηχανής, περιλαμβάνεται η τρέχουσα περιγραφή ελαττώματος μηχανής και θέση εγκατάστασης, ώστε να μπορεί να ελέγχεται πιο αποτελεσματικά ο ζητούμενος ενισχυτής σερβο.
