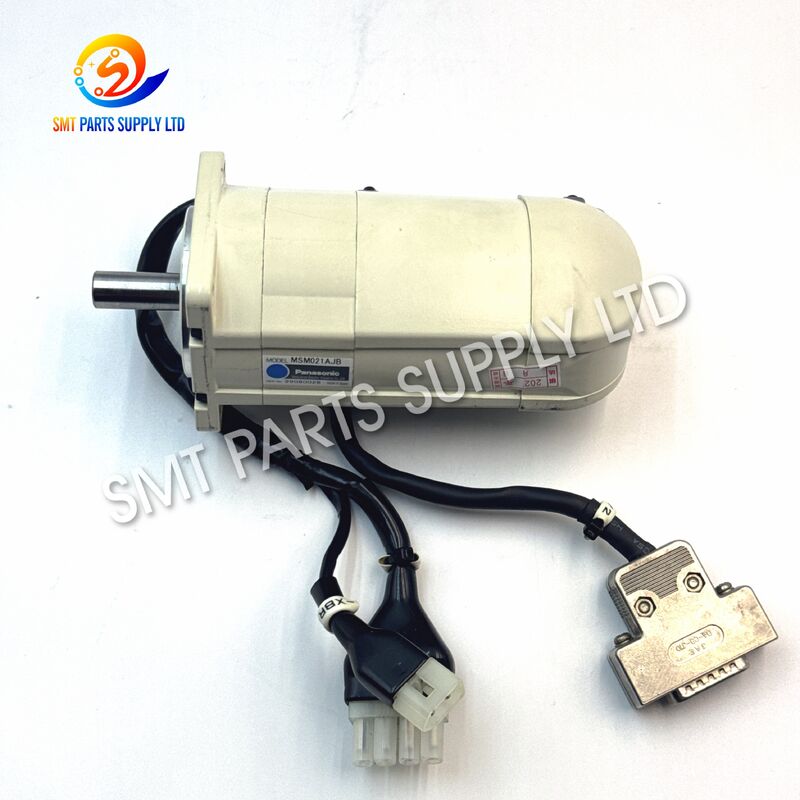

Panasonic MSM021AJB 200W AC Servo Motor για σύστημα διανομής HDF

Panasonic MSM021AJB 200W AC Servo Motor για σύστημα διανομής HDF

ΟΣερβοκινητήρας AC Panasonic MSM021AJBείναι ένα εξάρτημα ελέγχου κίνησης ακριβείας που χρησιμοποιείται σε συμβατάΣυστήματα διανομής HDFκαι άλλος εξοπλισμός βιομηχανικού αυτοματισμού. Μετατρέπει τις ηλεκτρικές εντολές από ένα συμβατό πρόγραμμα οδήγησης σερβο σε ελεγχόμενη περιστροφική κίνηση, επιτρέποντας στον άξονα του μηχανήματος να εκτελεί ακριβή τοποθέτηση, επιτάχυνση, επιβράδυνση και επαναλαμβανόμενες κινήσεις παραγωγής.

Το MSM021AJB ανήκει στην οικογένεια κινητήρων MSM021A της Panasonic. Τα δημοσιευμένα δεδομένα για τις παραλλαγές MSM021A προσδιορίζουν αυτήν την οικογένεια ως αΠλατφόρμα σερβοκινητήρα εναλλασσόμενου ρεύματος 200W, κατηγορίας 100 V, που χρησιμοποιεί έναν αυξητικό κωδικοποιητή 2500 p/r. Η Panasonic απαριθμεί επίσης τα προϊόντα της σειράς MSM021 μεταξύ των παλαιών προϊόντων σερβοκινητήρων της που έχουν καταργηθεί, καθιστώντας τη σωστή επαλήθευση μοντέλου ιδιαίτερα σημαντική κατά την προμήθεια αντικαταστάσεων συντήρησης.

Για ένα υπάρχον σύστημα διανομής HDF, η επιλογή του σωστού σερβοκινητήρα βοηθά στη διατήρηση της αρχικής μηχανικής διεπαφής, της διάταξης ανάδρασης και της απόδοσης ελέγχου κίνησης. Οι αγοραστές πρέπει πάντα να συγκρίνουν το πλήρεςMSM021AJBμοντέλο, άξονας, διαμόρφωση συνδετήρα, διαστάσεις τοποθέτησης και εγκατεστημένο πρόγραμμα οδήγησης σερβομηχανισμού πριν από την αντικατάσταση.

Αιτία

Οι σερβοκινητήρες που χρησιμοποιούνται στα συστήματα διανομής λειτουργούν μέσω επαναλαμβανόμενων κύκλων επιτάχυνσης, τοποθέτησης, διακοπής και επιστροφής. Η μακροχρόνια λειτουργία, η μηχανική καταπόνηση, η μόλυνση ή η σχετική φθορά των εξαρτημάτων μπορεί τελικά να προκαλέσουν ασταθή απόδοση του άξονα.

Οι τυπικοί λόγοι για τον έλεγχο ή την αντικατάσταση ενός κινητήρα MSM021AJB περιλαμβάνουν:

Ένα πρόβλημα που σχετίζεται με τον κινητήρα δεν θα πρέπει να διαγνωστεί αυτόματα από ένα σφάλμα τοποθέτησης μόνο. Παρόμοια συμπτώματα μπορεί επίσης να προέρχονται από τις παραμέτρους του οδηγού σερβομηχανισμού, του καλωδίου κωδικοποιητή, του καλωδίου κινητήρα, του συνδέσμου, της σφαιρικής βίδας, της ράγας οδήγησης ή του ελέγχου μηχανής.

Διάλυμα

Όταν ένα μηχάνημα διανομής αναπτύσσει μη φυσιολογική κίνηση του άξονα, οι τεχνικοί θα πρέπει να επιθεωρήσουν το πλήρες σύστημα σερβομηχανισμού πριν αντικαταστήσουν μεμονωμένα εξαρτήματα.

Μια πρακτική διαδικασία συντήρησης περιλαμβάνει:

1. Καταγράψτε τον συναγερμό σερβομηχανισμού.
Ελέγξτε την οθόνη του μηχανήματος ή τον σερβοενισχυτή και καταγράψτε τον ακριβή κωδικό συναγερμού πριν αποσυνδέσετε τον κινητήρα.

2. Επιθεωρήστε τη μηχανική κίνηση.
Βεβαιωθείτε ότι ο συνδεδεμένος άξονας, η σφαιρική βίδα, ο σύνδεσμος, το ρουλεμάν ή ο μηχανισμός μετάδοσης κινούνται χωρίς ανώμαλη αντίσταση.

3. Ελέγξτε τα καλώδια και τους συνδέσμους.
Οι χαλαροί, μολυσμένοι, σπασμένοι ή κατεστραμμένοι σύνδεσμοι μπορούν να διακόψουν την τροφοδοσία ή την ανάδραση του κωδικοποιητή.

4. Επιθεωρήστε τον υπάρχοντα κινητήρα.
Ελέγξτε τον άξονα, το περίβλημα, τη φίσα, τον θόρυβο του ρουλεμάν, την αντίσταση περιστροφής και την ορατή ζημιά.

5. Επιβεβαιώστε τον πλήρη αριθμό μοντέλου.
ΧρήσηMSM021AJB, όχι απλώς "μοτέρ 200W Panasonic", όταν ζητάτε αντικατάσταση.

6. Συγκρίνετε τη μηχανική διεπαφή.
Επαληθεύστε τις διαστάσεις του άξονα, τη στερέωση της φλάντζας, τον προσανατολισμό του συνδετήρα και τη διάταξη του καλωδίου.

7. Επιβεβαιώστε τη συμβατότητα του προγράμματος οδήγησης σερβομηχανισμού.
Η τεκμηρίωση της Panasonic τονίζει ότι οι κινητήρες και τα προγράμματα οδήγησης σερβομηχανισμού πρέπει να χρησιμοποιούνται σε συμβατούς συνδυασμούς.

Η σωστή αντιστοίχιση μοντέλου ελαχιστοποιεί τις αλλαγές εγκατάστασης και βοηθά στην αποτελεσματική αποκατάσταση του αρχικού συστήματος κίνησης.

Προδιαγραφές

Κύρια Προδιαγραφές Προϊόντος

Οι δημοσιευμένες λίστες για πολλές παραλλαγές MSM021A προσδιορίζουν με συνέπεια την οικογένεια ως προδιαγραφές αυξητικού κωδικοποιητή 200W, 100V και 2500 p/r. Η ακριβής κατασκευή που εξαρτάται από το επίθημα του MSM021AJB θα πρέπει να ελεγχθεί με τον αρχικό κινητήρα πριν από την εγκατάσταση.

Απαιτήσεις αναγνώρισης μοντέλου

Σχετική Σύγκριση Σειρών MSM

Διαφορετικές οικογένειες κινητήρων MSM μπορεί να μοιάζουν, αλλά δεν πρέπει να αντιμετωπίζονται ως άμεσα εναλλάξιμες.

Επομένως, η ισχύς του κινητήρα από μόνη της δεν επαρκεί για την επιλογή αντικατάστασης. Η τεκμηρίωση της Panasonic διακρίνει τις οικογένειες κινητήρων με βάση την τάση, την έξοδο, τις προδιαγραφές κωδικοποιητή και τα συμβατά προγράμματα οδήγησης.

Εφαρμογή

Το Panasonic MSM021AJB είναι κατάλληλο για συμβατό εξοπλισμό διανομής HDF όπου απαιτείται ελεγχόμενη περιστροφική κίνηση.

Dispensing Axis Drive

Ο κινητήρας μπορεί να παρέχει ελεγχόμενη κίνηση για έναν άξονα μηχανής που τοποθετεί μηχανισμούς που σχετίζονται με τη διανομή κατά τη διάρκεια προγραμματισμένων ακολουθιών παραγωγής.

Τοποθέτηση Ακρίβειας

Η ανάδραση κωδικοποιητή επιτρέπει στο σύστημα ελέγχου σερβομηχανισμού να παρακολουθεί συνεχώς την κίνηση του κινητήρα και να διορθώνει τον άξονα σύμφωνα με τη θέση εντολής.

Επαναλαμβανόμενος Αυτοματισμός

Ο εξοπλισμός διανομής εκτελεί συχνά χιλιάδες επαναλαμβανόμενες κινήσεις. Το Servo Control είναι κατάλληλο για εφαρμογές που απαιτούν σταθερή εκκίνηση, επιτάχυνση, διακοπή και επαναφορά θέσης.

Επισκευή μηχανήματος

Το MSM021AJB μπορεί να χρησιμοποιηθεί κατά την αντικατάσταση υπάρχοντος κινητήρα της ίδιας προδιαγραφής σε συμβατό εξοπλισμό.

Προληπτική συντήρηση

Οι μονάδες παραγωγής που λειτουργούν παλαιότερα συστήματα αυτοματισμού ενδέχεται να διατηρούν σερβοκινητήρες για συγκεκριμένο μοντέλο ως απόθεμα συντήρησης για να μειώσουν το χρόνο διακοπής λειτουργίας που προκαλείται από αστοχία εξαρτημάτων.

Υποστήριξη εξοπλισμού παλαιού τύπου

Η Panasonic προσδιορίζει τα σερβομηχανήματα της σειράς MSM021 ως παλαιού τύπου προϊόντα που έχουν διακοπεί. Τα σωστά προσδιορισμένα εξαρτήματα αντικατάστασης μπορούν επομένως να είναι πολύτιμα για τη συντήρηση των υπαρχόντων μηχανημάτων παραγωγής.

Πώς λειτουργεί

Το MSM021AJB λειτουργεί ως μέρος ενός σερβο συστήματος κλειστού βρόχου.

Ελεγκτής μηχανήματος → Πρόγραμμα οδήγησης σερβομηχανισμού → Μοτέρ MSM021AJB → Μηχανικός άξονας → Σχόλια κωδικοποιητή

Βήμα 1: Εντολή κίνησης

Ο ελεγκτής του μηχανήματος στέλνει μια εντολή θέσης ή κίνησης σύμφωνα με το πρόγραμμα διανομής.

Βήμα 2: Έλεγχος προγράμματος οδήγησης σερβομηχανισμού

Ο σερβοενισχυτής επεξεργάζεται την εντολή και ρυθμίζει την ηλεκτρική ισχύ που παρέχεται στον κινητήρα.

Βήμα 3: Περιστροφή κινητήρα

Το MSM021AJB μετατρέπει το ηλεκτρικό σήμα ελέγχου σε ελεγχόμενη περιστροφική κίνηση.

Βήμα 4: Μηχανική μετάδοση

Ο άξονας μεταφέρει την κίνηση μέσω ενός συνδέσμου, τροχαλίας, σφαιρικής βίδας ή άλλου μηχανικού στοιχείου μετάδοσης.

Βήμα 5: Σχόλια κωδικοποιητή

Ο κωδικοποιητής μετρά την κίνηση του κινητήρα και επιστρέφει ανατροφοδότηση στο σύστημα ελέγχου σερβομηχανισμού.

Βήμα 6: Αυτόματη διόρθωση

Το σερβοσύστημα συγκρίνει συνεχώς την εντολή με την πραγματική ανάδραση και διορθώνει την απόκριση του κινητήρα όταν απαιτείται.

Αυτή η αρχή κλειστού βρόχου παρέχει πιο ελεγχόμενη τοποθέτηση από έναν τυπικό κινητήρα που λειτουργεί χωρίς ανάδραση.

Γιατί έχει σημασία η σωστή σερβοκίνηση

Η σταθερή κίνηση σερβομηχανισμού είναι ιδιαίτερα σημαντική στις διαδικασίες αυτοματοποιημένης διανομής, επειδή η ασυνεπής κίνηση του άξονα μπορεί να επηρεάσει την επαναληψιμότητα του μηχανήματος.

Επομένως, ένας κινητήρας αντικατάστασης πρέπει να ταιριάζει τόσο με το ηλεκτρικό σύστημα ελέγχου όσο και με τη μηχανική δομή του μηχανήματος.

Πώς να επιλέξετε

1. Επιβεβαιώστε το MSM021AJB

Ο πλήρης κωδικός προϊόντος πρέπει να είναι η πρώτη αναφορά επιλογής.

Αποφύγετε την παραγγελία μόνο από:

• 200W
• Σερβοκινητήρας Panasonic
• Μοτέρ MSM
• Μοτέρ HDF

Ο πλήρης κωδικόςMSM021AJBπαρέχει μια πολύ πιο ακριβή αναφορά προμήθειας.

2. Ελέγξτε την αρχική πινακίδα

Δώστε μια σαφή φωτογραφία της αρχικής ετικέτας του κινητήρα. Αυτό βοηθά στην επαλήθευση του ακριβούς μοντέλου και μειώνει τα λάθη παραγγελιών.

3. Επιβεβαιώστε το πρόγραμμα οδήγησης Servo

Η συμβατότητα κινητήρα και οδηγού είναι απαραίτητη. Τα εγχειρίδια σερβομηχανισμού της Panasonic καθοδηγούν συγκεκριμένα τους χρήστες να επαληθεύουν τη σειρά κινητήρα, την ονομαστική έξοδο, την προδιαγραφή τάσης, την προδιαγραφή κωδικοποιητή και τον καθορισμένο συνδυασμό προγραμμάτων οδήγησης.

4. Συγκρίνετε τον άξονα

Ελεγχος:

• Διάμετρος άξονα
• Μήκος άξονα
• Keyway
• Διεπαφή σύζευξης
• Μηχανική κατάσταση

5. Συγκρίνετε Διαστάσεις τοποθέτησης

Επαληθεύω:

• Μέγεθος φλάντζας
• Θέσεις οπών τοποθέτησης
• Διάμετρος εντοπισμού
• Διαστάσεις σώματος
• Άδεια εγκατάστασης

6. Συγκρίνετε Συνδέσεις

Ελέγξτε και τις δύο φίσες τροφοδοσίας και ανάδρασης έναντι του υπάρχοντος κινητήρα.

7. Επιβεβαιώστε το μηχάνημα HDF

Εάν είναι δυνατόν, δώστε το μοντέλο του μηχανήματος διανομής HDF και τη θέση εγκατάστασης.

Προτεινόμενες πληροφορίες για προσφορά

Για ταχύτερο έλεγχο μοντέλου και προσφορά, παρέχετε:

Η παροχή αυτών των λεπτομερειών μπορεί να μειώσει σημαντικά τα σφάλματα συμβατότητας.

Συντήρηση και Εγκατάσταση

Πριν την εγκατάσταση, αποσυνδέστε το μηχάνημα από το ρεύμα σύμφωνα με τις διαδικασίες ασφαλείας του κατασκευαστή του εξοπλισμού.

Επιθεωρήστε τον ανταλλακτικό κινητήρα για ζημιές κατά τη μεταφορά και επιβεβαιώστε τον αριθμό μοντέλου πριν από την τοποθέτηση.

Μην χτυπάτε τον άξονα του κινητήρα και μην πιέζετε τον σύνδεσμο στη θέση του. Η υπερβολική μηχανική πρόσκρουση μπορεί να καταστρέψει τα ρουλεμάν ακριβείας ή τα εξαρτήματα ανάδρασης.

Ελέγξτε τον κινούμενο μηχανισμό για μη φυσιολογική αντίσταση πριν συνδέσετε τον κινητήρα αντικατάστασης. Η εγκατάσταση ενός νέου κινητήρα σε δεσμευμένο μηχανικό άξονα μπορεί να υπερφορτώσει το σερβο σύστημα.

Επιθεωρήστε προσεκτικά τα καλώδια του κινητήρα και του κωδικοποιητή. Ένα πρόβλημα καλωδίου μπορεί να προκαλέσει συμπτώματα παρόμοια με αστοχία κινητήρα.

Μετά την εγκατάσταση, ελέγξτε την προετοιμασία του μηχανήματος, τους συναγερμούς σερβομηχανισμού, την κατεύθυνση του άξονα, τη σταθερότητα κίνησης και την απόδοση τοποθέτησης πριν επιστρέψετε τον εξοπλισμό στην κανονική παραγωγή.

FAQ

Q1. Σε τι χρησιμοποιείται το Panasonic MSM021AJB;

Ο MSM021AJB είναι ένας σερβοκινητήρας AC που χρησιμοποιείται για έλεγχο ακριβείας της κίνησης σε συμβατό εξοπλισμό βιομηχανικού αυτοματισμού, συμπεριλαμβανομένων συστημάτων διανομής HDF. Οδηγεί έναν μηχανικό άξονα, ενώ η ανάδραση του κωδικοποιητή υποστηρίζει ελεγχόμενη τοποθέτηση και επαναλαμβανόμενη κίνηση.

Ε2. Είναι το MSM021AJB σερβοκινητήρας 200W;

Το MSM021AJB ανήκει στην οικογένεια κινητήρων MSM021A της Panasonic. Οι δημοσιευμένες προδιαγραφές για τις παραλλαγές MSM021A προσδιορίζουν την οικογένεια ως 200W και 100V με έναν αυξητικό κωδικοποιητή 2500 p/r. Θα πρέπει ακόμα να επαληθευτούν οι ακριβείς λεπτομέρειες του επιθήματος.

Ε3. Μπορεί ένας άλλος κινητήρας Panasonic 200W να αντικαταστήσει το MSM021AJB;

Όχι αυτόματα. Οι κινητήρες με την ίδια ονομαστική ισχύ μπορεί να χρησιμοποιούν διαφορετικές κατηγορίες τάσης, κωδικοποιητές, άξονες, συνδέσμους ή συμβατούς οδηγούς σερβομηχανισμού. Επιβεβαιώστε το πλήρες μοντέλο και τη μηχανική διαμόρφωση πριν από την αντικατάσταση.

Ε4. Τι πρέπει να προσφέρω πριν παραγγείλω;

Παρέχετε το πλήρες μοντέλο MSM021AJB, την απαιτούμενη ποσότητα, τη φωτογραφία της πινακίδας κινητήρα, τις φωτογραφίες άξονα και συνδέσμου, μοντέλο μηχανής HDF και μοντέλο οδηγού σερβομηχανισμού, όποτε είναι διαθέσιμο.

Q5. Γιατί πρέπει να ελεγχθεί και το πρόγραμμα οδήγησης σερβομηχανισμού;

Το πρόγραμμα οδήγησης παρέχει και ελέγχει τον κινητήρα ενώ επεξεργάζεται την ανάδραση του κωδικοποιητή. Η τεκμηρίωση της Panasonic απαιτεί συμβατούς συνδυασμούς κινητήρα και οδηγού, επομένως η εσφαλμένη σύζευξη μπορεί να οδηγήσει σε συναγερμούς, κακή λειτουργία ή ασυμβατότητα.

Επικοινωνήστε μαζί μας

Ψάχνετε για έναPanasonic MSM021AJB 200W AC Servo Motor για σύστημα διανομής HDF?

Στείλτε μας το δικό σαςμοντέλο κινητήρα, απαιτούμενη ποσότητα, μοντέλο μηχανής, μοντέλο οδηγού σερβομηχανισμού και καθαρές φωτογραφίες της αρχικής ετικέτας κινητήρα και των βυσμάτων. Μπορούμε να βοηθήσουμε στην επιβεβαίωση της απαιτούμενης διαμόρφωσης πριν από την προσφορά.

Προμηθεύουμε σερβοκινητήρες και ανταλλακτικά βιομηχανικού αυτοματισμού για συντήρηση εξοπλισμού, αντικατάσταση και υποστήριξη γραμμής παραγωγής.

Επικοινωνήστε μαζί μας για τρέχουσα διαθεσιμότητα, προσφορά, χρόνο παράδοσης, τεχνική επιβεβαίωση και επιλογές διεθνούς αποστολής.
