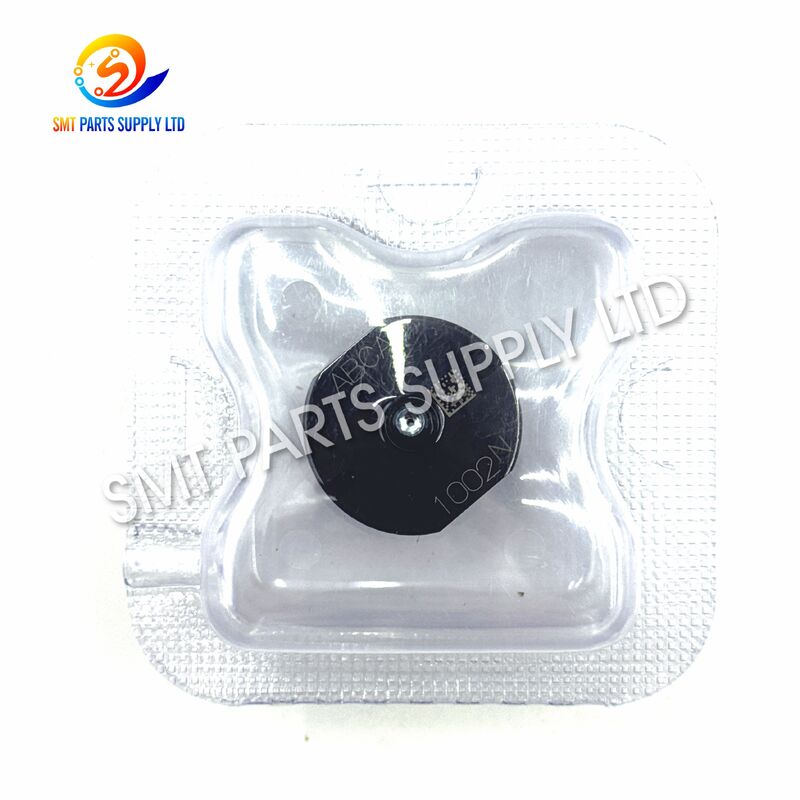

Ακροφύσιο Panasonic 1002N Precision SMT για NPM N610098970AA

Ακροφύσιο Panasonic 1002N Precision SMT για NPM N610098970AA

Το ακροφύσιο Panasonic 1002N SMT, που συνήθως προσδιορίζεται με τον αριθμό εξαρτήματος N610098970AA, είναι ένα εξάρτημα συλλογής κενού ακριβείας που αναπτύχθηκε για συμβατό εξοπλισμό τοποθέτησης ηλεκτρονικών εξαρτημάτων. Η προδιαγραφή pickup 3,0 × 2,2 mm παρέχει μια πρακτική περιοχή επαφής για το χειρισμό ηλεκτρονικών εξαρτημάτων μεσαίου μεγέθους με κατάλληλες επίπεδες επιφάνειες παραλαβής.

Τοποθετημένο σε μια συμβατή κεφαλή τοποθέτησης, το ακροφύσιο χρησιμοποιεί ελεγχόμενη αρνητική πίεση για την επιλογή εξαρτημάτων από τροφοδότες ταινίας, δίσκους ή άλλα συστήματα τροφοδοσίας εξαρτημάτων. Στη συνέχεια, μεταφέρει κάθε εξάρτημα μέσω λειτουργιών αναγνώρισης, διόρθωσης, μεταφοράς και τοποθέτησης πριν το απελευθερώσει στην πλακέτα τυπωμένου κυκλώματος.

Το ακροφύσιο 1002N είναι κατάλληλο για κατασκευαστές ηλεκτρονικών ειδών, τμήματα συντήρησης SMT, εταιρείες σέρβις εξοπλισμού και διανομείς ανταλλακτικών που απαιτούν ένα σαφώς προσδιορισμένο ακροφύσιο αντικατάστασης. Η σωστή επιλογή ακροφυσίων συμβάλλει στη βελτίωση της συνοχής του pickup, στη μείωση των πτώσεων εξαρτημάτων, στην ελαχιστοποίηση των σφαλμάτων αναγνώρισης και στη διατήρηση σταθερής παραγωγής κατά τη συναρμολόγηση PCB υψηλής ταχύτητας ή υψηλής ανάμειξης.

Το μοντέλο 1002N, ο αριθμός ανταλλακτικού N610098970AA και οι προδιαγραφές 3,0 × 2,2 mm αναφέρονται συνήθως μαζί στις εμπορικές αναφορές ακροφυσίων SMT. Η συμβατότητα του εξοπλισμού θα πρέπει να ελέγχεται με την εγκατεστημένη διαμόρφωση κεφαλής πριν από την αγορά.

Ένα ακροφύσιο επιλογής και τοποθέτησης είναι ένα από τα κύρια σημεία επαφής μεταξύ μιας μηχανής SMT και ενός ηλεκτρονικού εξαρτήματος. Ακόμη και η μικρή φθορά, η μόλυνση, η κάμψη ή οι διαστάσεις μπορεί να επηρεάσουν την απόδοση της παραλαβής και τοποθέτησης των εξαρτημάτων.

Κατά τη λειτουργία, το ακροφύσιο κινείται επανειλημμένα προς τα κάτω, έρχεται σε επαφή με εξαρτήματα, δημιουργεί κενό, ανυψώνει εξαρτήματα, περιστρέφεται, διέρχεται από τη διαδικασία αναγνώρισης και απελευθερώνει εξαρτήματα στην πλακέτα τυπωμένου κυκλώματος. Χιλιάδες επαναλαμβανόμενοι κύκλοι μπορούν σταδιακά να επηρεάσουν την επιφάνεια του ακροφυσίου και το εσωτερικό κανάλι κενού.

Οι χειριστές μπορεί να παρατηρήσουν ένα ή περισσότερα από τα ακόλουθα συμπτώματα:

• Επαναλαμβανόμενοι συναγερμοί παραλαβής στην ίδια θέση κεφαλής.
• Πέφτουν εξαρτήματα μεταξύ του τροφοδότη και του PCB.
• Τα εξαρτήματα παραμένουν συνδεδεμένα μετά την τοποθέτηση.
• Αυξανόμενες αποτυχίες αναγνώρισης.
• Τα εξαρτήματα εμφανίζονται με κλίση κατά την επιθεώρηση της κάμερας.
• Μετατόπιση θέσης τοποθέτησης χωρίς εμφανή αλλαγή προγραμματισμού.
• Αποκλίσεις γωνίας περιστροφής.
• Διαφορετικά αποτελέσματα παραλαβής μεταξύ πανομοιότυπων κεφαλών μηχανής.
• Αύξηση των ποσοστών απόρριψης κατά την παραγωγή υψηλής ταχύτητας.
• Συχνές στάσεις γραμμής που προκαλούνται από σφάλματα ανίχνευσης κενού.
• Ασταθής απόδοση μετά την αλλαγή προμηθευτών εξαρτημάτων.
• Μειωμένη απόδοση όταν το μηχάνημα επιταχύνει.

Αυτά τα προβλήματα δεν σημαίνουν πάντα ότι το ακροφύσιο είναι το μόνο ελαττωματικό μέρος. Θα πρέπει επίσης να επιθεωρούνται τα φίλτρα, οι εύκαμπτοι σωλήνες αναρρόφησης, οι ηλεκτρομαγνητικές βαλβίδες, οι υποδοχές ακροφυσίων, οι άξονες κεφαλής, οι τροφοδότες, η συσκευασία εξαρτημάτων και οι ρυθμίσεις του μηχανήματος.

Ωστόσο, όταν το ακροφύσιο είναι φραγμένο, φθαρμένο, λυγισμένο ή εσφαλμένα επιλεγμένο, η αντικατάστασή του με το σωστό μοντέλο είναι ένα αποτελεσματικό πρώτο βήμα για την αποκατάσταση της σταθερής παραγωγής.

Το ακροφύσιο 1002N παρέχει μια καθορισμένη διεπαφή παραλαβής για εξαρτήματα που απαιτούν προδιαγραφή ακροφυσίου 3,0 × 2,2 mm. Όταν ταιριάζει σωστά με την κεφαλή και το εξάρτημα του μηχανήματος, δημιουργεί μια σταθερή περιοχή επαφής κενού χωρίς να καλύπτονται άσκοπα τα άκρα των εξαρτημάτων, οι ακροδέκτες, οι σημάνσεις ή οι γύρω περιοχές της τσέπης της ταινίας.

Η αντικατάσταση ενός φθαρμένου ακροφυσίου με μια σωστά αναγνωρισμένη μονάδα 1002N μπορεί να βοηθήσει στη βελτίωση των ακόλουθων συνθηκών παραγωγής:

Για αξιόπιστα αποτελέσματα, η αντικατάσταση του ακροφυσίου θα πρέπει να συνδυαστεί με μια πλήρη διαδικασία επιθεώρησης:

1. Επιβεβαιώστε το μοντέλο του μηχανήματος.
2. Επιβεβαιώστε τον εγκατεστημένο τύπο κεφαλής τοποθέτησης.
3. Συγκρίνετε το υπάρχον μοντέλο ακροφυσίου και τον αριθμό εξαρτήματος.
4. Επιθεωρήστε τη βάση και τον άξονα του ακροφυσίου.
5. Ελέγξτε το φίλτρο κενού και το πνευματικό κύκλωμα.
6. Επαληθεύστε τις συντεταγμένες λήψης τροφοδότη.
7. Επιβεβαιώστε το μήκος, το πλάτος, το ύψος και το βάρος του στοιχείου.
8. Ελέγξτε την επιφάνεια παραλαβής εξαρτημάτων.
9. Ελέγξτε τις ρυθμίσεις παραλαβής και ύψους τοποθέτησης.
10. Πραγματοποιήστε μια δοκιμή τοποθέτησης χαμηλής ταχύτητας.
11. Ελέγξτε τα δεδομένα κενού και αναγνώρισης.
12. Παρακολουθήστε τον ρυθμό λήψης κατά τη λειτουργία κανονικής ταχύτητας.

Ένα νέο ακροφύσιο δεν μπορεί να διορθώσει έναν εσφαλμένα τοποθετημένο τροφοδότη, μια κατεστραμμένη βάση, την ανεπαρκή υποπίεση του μηχανήματος, την ασταθή συσκευασία εξαρτημάτων ή το ανακριβές πρόγραμμα τοποθέτησης. Επομένως, το πλήρες σύστημα παραλαβής θα πρέπει να αξιολογείται κάθε φορά που εμφανίζονται επαναλαμβανόμενα σφάλματα.

Η προδιαγραφή 3,0 × 2,2 mm καθορίζει την κύρια γεωμετρία συλλογής του ακροφυσίου. Αυτή η γεωμετρία επηρεάζει την αποτελεσματική περιοχή επαφής μεταξύ του ακροφυσίου και της επιφάνειας του εξαρτήματος.

Μια κατάλληλη όψη παραλαβής πρέπει να παρέχει αρκετή στήριξη για να συγκρατεί το εξάρτημα κατά την κίνηση. Ταυτόχρονα, δεν πρέπει να είναι τόσο μεγάλο ώστε να έρχεται σε επαφή με καλώδια εξαρτημάτων, ανυψωμένες επιφάνειες, άκρες συσκευασίας, αεραγωγούς ή γειτονικές δομές θήκης ταινίας.

Η εσωτερική διαδρομή αέρα μεταφέρει την αρνητική πίεση από την κεφαλή τοποθέτησης στην επιφάνεια λήψης. Μια καθαρή διαδρομή κενού με σωστό μέγεθος βοηθά το μηχάνημα να αποκαθιστά γρήγορα την αναρρόφηση και να διατηρεί σταθερή δύναμη συγκράτησης κατά την επιτάχυνση και την περιστροφή.

Μια μερικώς αποκλεισμένη διαδρομή κενού μπορεί να επιλέγει με επιτυχία ορισμένα εξαρτήματα, αλλά μπορεί να δημιουργήσει διακοπτόμενα σφάλματα σε υψηλότερες ταχύτητες του μηχανήματος. Αυτός είναι ο λόγος για τον οποίο ο τακτικός καθαρισμός των ακροφυσίων και η παρακολούθηση κενού είναι σημαντικά.

Το ακροφύσιο πρέπει να εφαρμόζει σωστά στη συμβατή βάση. Λανθασμένες διαστάσεις σώματος, φθορά, ξένο υλικό ή ζημιά στη βάση μπορεί να εμποδίσουν τη σωστή τοποθέτηση.

Το κακό κάθισμα μπορεί να οδηγήσει σε:

• Σφάλμα περιστροφής ακροφυσίου.
• Αστάθεια κάθετης κίνησης.
• Αστοχία του εναλλάκτη ακροφυσίων.
• Διαρροή κενού.
• Απόκλιση θέσης παραλαβής.
• Ασυνέπεια αναγνώρισης.
• Πρόωρη φθορά της βάσης ή του άξονα.

Η όψη pickup πρέπει να παραμένει λεία και σωστά διαμορφωμένη. Οι γρατσουνιές, τα τσιπ, η παραμόρφωση ή η μόλυνση μπορεί να μειώσουν την ποιότητα στεγανοποίησης και να προκαλέσουν κλίση των εξαρτημάτων.

Οι προδιαγραφές σύγκρισης και οι σχετικοί εμπορικοί αριθμοί ανταλλακτικών αναφέρονται συνήθως στις αναφορές τροφοδοσίας ακροφυσίων SMT. Θα πρέπει να αντιμετωπίζονται ως οδηγός επιλογής, όχι ως αυτόματη έγκριση εναλλαξιμότητας.

Το 1001N έχει μικρότερη γεωμετρία pickup και γενικά θεωρείται για εξαρτήματα με περιορισμένες επίπεδες επιφάνειες pickup. Το 1002N παρέχει μεγαλύτερη επιφάνεια επαφής και μπορεί να προσφέρει μεγαλύτερη σταθερότητα συγκράτησης για μεσαίου μεγέθους εξαρτήματα.

Η χρήση ενός 1001N όπου απαιτείται 1002N μπορεί να οδηγήσει σε ανεπαρκή υποστήριξη. Η χρήση ενός 1002N όπου απαιτείται μικρότερο ακροφύσιο μπορεί να δημιουργήσει παρεμβολές σε ακροδέκτες, ακμές ή γειτονικές επιφάνειες.

Τα 1002N και 1002CN μοιράζονται τις ίδιες ονομαστικές προδιαγραφές pickup 3,0 × 2,2 mm, αλλά η κατασκευή τους διαφέρει. Η απαιτούμενη έκδοση θα πρέπει να επιλεγεί σύμφωνα με την εγκεκριμένη διαμόρφωση του μηχανήματος, την εφαρμογή εξαρτημάτων, την υπάρχουσα λίστα ακροφυσίων και τις απαιτήσεις παραγωγής.

Το 1003N παρέχει μεγαλύτερη προδιαγραφή pickup 4,0 × 3,0 mm. Μπορεί να ληφθεί υπόψη για εξαρτήματα με ευρύτερη περιοχή παραλαβής ή μεγαλύτερες απαιτήσεις σταθερότητας.

Το 1003N δεν πρέπει να αντικαθιστά αυτόματα το 1002N. Ένα μεγάλο ακροφύσιο μπορεί να έρθει σε επαφή με άκρες εξαρτημάτων, ακροδέκτες, ετικέτες, αεραγωγούς ή χαρακτηριστικά συσκευασίας.

Τα 1004N και 1005N χρησιμοποιούν μεγαλύτερες επιφάνειες συλλογής από καουτσούκ. Αυτά τα μοντέλα συνδέονται γενικά με μεγαλύτερα επίπεδα εξαρτήματα. Το μέγεθος και τα χαρακτηριστικά επαφής τους διαφέρουν σημαντικά από το 1002N.

Η επιλογή των ακροφυσίων θα πρέπει πάντα να βασίζεται στο σχέδιο εξαρτημάτων, στην εγκεκριμένη βιβλιοθήκη μηχανών, στην επιφάνεια συλλογής, στη μάζα του εξαρτήματος, στην τσέπη του τροφοδότη και στη διαμόρφωση της κεφαλής τοποθέτησης.

Το μοντέλο 1002N και ο αριθμός ανταλλακτικού N610098970AA βοηθούν τις ομάδες αγοράς, συντήρησης και αποθήκης να προσδιορίσουν με ακρίβεια το απαιτούμενο ακροφύσιο.

Η καθορισμένη γεωμετρία pickup 3,0 × 2,2 mm υποστηρίζει σταθερή επαφή κενού όταν ταιριάζει σωστά με την επιφάνεια του εξαρτήματος.

Το ακροφύσιο υποστηρίζει επαναλαμβανόμενους κύκλους παραλαβής, αναγνώρισης, κίνησης και τοποθέτησης σε επαγγελματικά περιβάλλοντα συναρμολόγησης ηλεκτρονικών.

Ένα σαφώς αναγνωρισμένο ακροφύσιο μπορεί να συντομεύσει τον χρόνο αντιμετώπισης προβλημάτων και να απλοποιήσει τον προγραμματισμό προληπτικής συντήρησης.

Η επιβεβαίωση τόσο του μοντέλου ακροφυσίου όσο και του αριθμού εξαρτήματος βοηθά στην αποφυγή σύγχυσης μεταξύ παρόμοιων μεγεθών ακροφυσίων και τύπων κατασκευής.

Το ακροφύσιο μπορεί να συζητηθεί για μεμονωμένη αντικατάσταση, απόθεμα συντήρησης, παραγγελίες διανομέα και προγραμματισμένη παρτίδα αγοράς.

Η προστατευτική συσκευασία και οι επιλογές διεθνούς παράδοσης υποστηρίζουν πελάτες στην Ευρώπη, τη Βόρεια Αμερική και τη Νοτιοανατολική Ασία.

Το ακροφύσιο μπορεί να συμπεριληφθεί με σχετικά εξαρτήματα μηχανών SMT, όπως βάσεις, άξονες, φίλτρα, τροφοδότες, ιμάντες, αισθητήρες, βαλβίδες, κινητήρες και εξαρτήματα συντήρησης.

Το ακροφύσιο 1002N SMT προορίζεται για αυτοματοποιημένες διαδικασίες τοποθέτησης ηλεκτρονικών εξαρτημάτων που απαιτούν ελεγχόμενη παραλαβή υπό κενό και ακριβή χειρισμό εξαρτημάτων.

Παραγωγή υψηλής μίξης

Τα εργοστάσια υψηλής μίξης αλλάζουν συχνά τύπους εξαρτημάτων και προγράμματα PCB. Τα σαφώς αναγνωρισμένα ακροφύσια βοηθούν τους χειριστές να ολοκληρώσουν ταχύτερες αλλαγές και να μειώσουν τα σφάλματα επιλογής ακροφυσίων.

Συνεχής Παραγωγή

Στην κατασκευή μεγάλου όγκου, η επαναλαμβανόμενη κίνηση του ακροφυσίου μπορεί να προκαλέσει σταδιακή φθορά ή μόλυνση. Η συντήρηση των ανταλλακτικών ακροφυσίων βοηθά στη μείωση των απροσδόκητων διακοπών παραγωγής.

Προληπτική συντήρηση

Οι ομάδες συντήρησης μπορούν να αντικαταστήσουν τα ακροφύσια που χρησιμοποιούνται πολύ σύμφωνα με τους κύκλους λειτουργίας, τις τάσεις του ρυθμού παραλαβής, τα δεδομένα κενού ή τα αποτελέσματα οπτικής επιθεώρησης.

Έκτακτη επισκευή

Ένα εφεδρικό ακροφύσιο 1002N μπορεί να εγκατασταθεί όταν η υπάρχουσα μονάδα λυγίσει, μπλοκάρει, καταστραφεί ή δεν μπορεί να διατηρήσει σταθερή τη λήψη.

Επέκταση Γραμμής Παραγωγής

Τα εργοστάσια που προσθέτουν μηχανές ή κεφαλές τοποθέτησης ενδέχεται να απαιτούν πρόσθετα σετ ακροφυσίων για νέα προγράμματα και εφεδρικό υλικό.

Περιφερειακή Διανομή

Οι διανομείς ανταλλακτικών SMT μπορούν να διατηρούν σαφώς αναγνωρισμένα μοντέλα ακροφυσίων διαθέσιμα για πελάτες που χρειάζονται επαναλαμβανόμενες παραγγελίες και επείγουσα αντικατάσταση.

Το πρόγραμμα τοποθέτησης εκχωρεί ένα κατάλληλο ακροφύσιο σύμφωνα με τις προδιαγραφές του εξαρτήματος. Το μηχάνημα ή ο χειριστής επιβεβαιώνει ότι το απαιτούμενο ακροφύσιο είναι διαθέσιμο.

Το ακροφύσιο 1002N τοποθετείται σε μια συμβατή υποδοχή ακροφυσίων ή συλλέγεται από τον αυτόματο εναλλάκτη ακροφυσίων.

Η κεφαλή τοποθέτησης μετακινείται πάνω από την προγραμματισμένη θέση του τροφοδότη ή του δίσκου. Η ακριβής τοποθέτηση του τροφοδότη είναι απαραίτητη για την παραλαβή στο κέντρο.

Το ακροφύσιο κινείται προς τα κάτω προς το εξάρτημα. Το ύψος παραλαβής πρέπει να επιτρέπει επαρκή επιφανειακή επαφή χωρίς να ασκείται καταστροφική δύναμη.

Η αρνητική πίεση διέρχεται από την κεφαλή τοποθέτησης και το εσωτερικό κανάλι του ακροφυσίου. Το εξάρτημα συγκρατείται στην πρόσοψη του pickup.

Το μηχάνημα μπορεί να αξιολογήσει δεδομένα κενού για να προσδιορίσει εάν το εξάρτημα έχει συλλεχθεί με επιτυχία.

Η κεφαλή τοποθέτησης παρουσιάζει το εξάρτημα στο σύστημα μηχανικής όρασης. Το σύστημα μετρά τη θέση του εξαρτήματος, τη γωνία, το σχήμα ή τα χαρακτηριστικά προγραμματισμένης αναγνώρισης.

Το μηχάνημα υπολογίζει τον άξονα Χ, τον άξονα Υ και τις διορθώσεις περιστροφής σύμφωνα με το αποτέλεσμα αναγνώρισης.

Το ακροφύσιο μεταφέρει το εξάρτημα προς την προγραμματισμένη συντεταγμένη PCB. Πρέπει να διατηρείται σταθερό κενό κατά την επιτάχυνση και την περιστροφή.

Το ακροφύσιο χαμηλώνει το εξάρτημα πάνω στην πάστα συγκόλλησης ή στην καθορισμένη επιφάνεια PCB.

Το μηχάνημα ακυρώνει το κενό και μπορεί να εφαρμόσει ελεγχόμενη θετική πίεση αέρα. Το εξάρτημα διαχωρίζεται από το ακροφύσιο και παραμένει στο PCB.

Το ακροφύσιο ανασύρεται και επαναλαμβάνει τη διαδικασία για το επόμενο εξάρτημα.

Η επιλογή ενός ακροφυσίου SMT μόνο από την εμφάνιση του μοντέλου μπορεί να οδηγήσει σε λάθη παραγγελίας. Οι πλήρεις πληροφορίες του μηχανήματος και των εξαρτημάτων θα πρέπει να αναθεωρηθούν πριν από την αγορά.

1. Επιβεβαιώστε τον κωδικό ακροφυσίου.
Ελέγξτε εάν το υπάρχον ακροφύσιο φέρει την ένδειξη 1002N.

2. Επιβεβαιώστε τον αριθμό ανταλλακτικού.
Συγκρίνετε το εγκατεστημένο εξάρτημα με το N610098970AA.

3. Επιβεβαιώστε τη διαμόρφωση του μηχανήματος.
Παρέχετε τα πλήρη μοντέλα μηχανών και κεφαλών τοποθέτησης και όχι μόνο τη σειρά μηχανημάτων.

4. Αξιολογήστε την επιφάνεια του εξαρτήματος.
Το ακροφύσιο πρέπει να έρχεται σε επαφή με μια σταθερή περιοχή χωρίς να καλύπτει ακροδέκτες, άκρες, αεραγωγούς, υπερυψωμένα σημάδια ή ακανόνιστα χαρακτηριστικά.

5. Ελέγξτε το βάρος του εξαρτήματος.
Το επιλεγμένο ακροφύσιο και το σύστημα κενού μηχανής πρέπει να παρέχουν επαρκή δύναμη συγκράτησης.

6. Ελέγξτε την εγκεκριμένη βιβλιοθήκη ακροφυσίων.
Χρησιμοποιήστε το πρόγραμμα μηχανής, τη βάση δεδομένων στοιχείων, τη λίστα εσωτερικής μηχανικής ή το υπάρχον αρχείο παραγωγής.

7. Διεξαγωγή δοκιμής παραγωγής.
Ξεκινήστε με ελεγχόμενη ταχύτητα και επιθεωρήστε την απόδοση παραλαβής, αναγνώρισης, μεταφοράς, τοποθέτησης και απελευθέρωσης.

Ένα μικρότερο ακροφύσιο μπορεί να απαιτείται όταν:

• Η διαθέσιμη επιφάνεια παραλαβής είναι περιορισμένη.
• Οι αγωγοί ή οι ακροδέκτες βρίσκονται κοντά στο κέντρο εξαρτημάτων.
• Το εξάρτημα είναι τοποθετημένο σε μια στενή τσέπη ταινίας.
• Ένα μεγαλύτερο πρόσωπο pickup εμποδίζει την αναγνώριση της κάμερας.

Μπορεί να απαιτείται μεγαλύτερο ακροφύσιο όταν:

• Το εξάρτημα έχει μια ευρύτερη επίπεδη περιοχή παραλαβής.
• Το εξάρτημα είναι πιο βαρύ.
• Το τρέχον ακροφύσιο παρέχει ανεπαρκή υποστήριξη.
• Τα εξαρτήματα κινούνται κατά την απότομη επιτάχυνση.

Μπορεί να απαιτείται κεραμική έκδοση όταν:

• Η λίστα εγκεκριμένων εσωτερικών εξαρτημάτων καθορίζει την κεραμική κατασκευή.
• Η εφαρμογή απαιτεί διαφορετικά χαρακτηριστικά φθοράς, στατικής ή επιφάνειας.
• Το εγκατεστημένο ακροφύσιο προσδιορίζεται ως 1002CN αντί 1002N.

1. Σταματήστε το μηχάνημα σύμφωνα με την εγκεκριμένη διαδικασία ασφαλείας.
2. Αφαιρέστε προσεκτικά το υπάρχον ακροφύσιο.
3. Επιβεβαιώστε το μοντέλο αντικατάστασης και τον αριθμό ανταλλακτικού.
4. Συγκρίνετε το νέο ακροφύσιο με τη μονάδα που αφαιρέσατε.
5. Επιθεωρήστε τη βάση για φθορά, βρωμιά και ζημιές.
6. Καθαρίστε τη βάση χρησιμοποιώντας μια εγκεκριμένη διαδικασία χωρίς χνούδι.
7. Τοποθετήστε το ακροφύσιο χωρίς να ασκήσετε υπερβολική πλευρική πίεση.
8. Επιβεβαιώστε το σωστό κάθισμα και την ελεύθερη κίνηση.
9. Ελέγξτε τη λειτουργία αυτόματης αλλαγής ακροφυσίων.
10. Ελέγξτε την απόκριση κενού.
11. Εκτελέστε μια δοκιμή pickup χαμηλής ταχύτητας.
12. Επιθεωρήστε τα αποτελέσματα αναγνώρισης και τοποθέτησης.
13. Αυξήστε την ταχύτητα του μηχανήματος σταδιακά.
14. Παρακολουθήστε τα σφάλματα παραλαβής κατά την πρώτη παρτίδα παραγωγής.

Ποτέ μην πιέζετε το ακροφύσιο σε μη συμβατό στήριγμα. Η αναγκαστική εγκατάσταση μπορεί να βλάψει το ακροφύσιο, τη βάση, τον άξονα κεφαλής ή τον εναλλάκτη ακροφυσίων.

• Μη χρησιμοποιείτε μεταλλική βελόνα μεγάλου μεγέθους.
• Μην μεγεθύνετε χειροκίνητα το άνοιγμα αναρρόφησης.
• Μην ξύνετε την όψη pickup με σκληρά εργαλεία.
• Μη χρησιμοποιείτε διαβρωτικά καθαριστικά χημικά.
• Μην εφαρμόζετε μη ελεγχόμενο πεπιεσμένο αέρα.
• Μην τοποθετείτε το ακροφύσιο όσο παραμένει υγρασία μέσα.
• Μην αναμιγνύετε επιθεωρημένα και μη επιθεωρημένα ακροφύσια.
• Μην συνεχίσετε να χρησιμοποιείτε λυγισμένο ακροφύσιο.
• Μην γυαλίζετε το ακροφύσιο χωρίς εγκεκριμένη διαδικασία.
• Μην αποθηκεύετε το ακροφύσιο χωρίς προστασία από το άκρο.

Τα τυπικά σημεία επιθεώρησης περιλαμβάνουν:

Κάθε ακροφύσιο πρέπει να προστατεύεται από κρούσεις, σκόνη, υγρασία και ανεξέλεγκτη κίνηση κατά τη μεταφορά.

Ο χρόνος παράδοσης εξαρτάται από την ποσότητα, την κατάσταση του αποθέματος, τις απαιτήσεις επιθεώρησης, τον προορισμό και τη μέθοδο μεταφοράς.

Το N610098970AA είναι ο συνήθως αναφερόμενος αριθμός ανταλλακτικού για το ακροφύσιο 1002N με προδιαγραφή 3,0 × 2,2 mm. Οι αγοραστές θα πρέπει ακόμα να επαληθεύσουν την εγκατεστημένη κεφαλή του μηχανήματος, την υπάρχουσα ετικέτα ακροφυσίου και το τρέχον εξάρτημα πριν την παραγγελία.

Το ακροφύσιο συνδέεται συνήθως με NPM και επιλεγμένες συμβατές διαμορφώσεις μηχανήματος τοποθέτησης CM ή DT. Η συμβατότητα εξαρτάται από την εγκατεστημένη κεφαλή τοποθέτησης, τη βάση ακροφυσίων, το σύστημα αλλαγής, τη δημιουργία μηχανών και τη λίστα εγκεκριμένων ακροφυσίων.

Και οι δύο εκδόσεις αναφέρονται συνήθως με προδιαγραφές 3,0 × 2,2 mm, αλλά η κατασκευή και ο αριθμός εξαρτημάτων τους διαφέρουν. Χρησιμοποιήστε την έκδοση που έχει εγκριθεί για την εφαρμογή του μηχανήματος και των εξαρτημάτων αντί να αντικαθιστάτε αυτόματα τη μία με την άλλη.

Καταχωρίστε το μοντέλο μηχανής, το μοντέλο κεφαλής τοποθέτησης, τον κωδικό ακροφυσίου, τον αριθμό εξαρτήματος, τις τρέχουσες φωτογραφίες ακροφυσίων, τις διαστάσεις του εξαρτήματος, την επιφάνεια παραλαβής, την απαιτούμενη ποσότητα, την απαίτηση κατάστασης και τον προορισμό παράδοσης.

Αντικαταστήστε το ακροφύσιο όταν ο καθαρισμός δεν μπορεί να αποκαταστήσει τη σταθερή παραλαβή, η όψη λήψης έχει φθαρεί, το σώμα είναι λυγισμένο, η διαδρομή αέρα παραμένει φραγμένη ή η παραγωγή συνεχίζει να εμφανίζει επαναλαμβανόμενα σφάλματα κενού, αναγνώρισης ή τοποθέτησης.

Για τρέχουσα τιμή, κατάσταση αποθέματος, χρόνο παράδοσης, φωτογραφίες προϊόντων, λεπτομέρειες συσκευασίας ή επιβεβαίωση μοντέλου, παρέχετε:

• Μοντέλο προϊόντος: 1002N.
• Αριθμός ανταλλακτικού: N610098970AA.
• Μοντέλο μηχανής.
• Μοντέλο κεφαλής τοποθέτησης.
• Υπάρχουσες φωτογραφίες ακροφυσίων.
• Απαιτούμενη ποσότητα.
• Ζητούμενη κατάσταση προϊόντος.
• Διαστάσεις εξαρτήματος και επιφάνεια παραλαβής.
• Χώρα και πόλη προορισμού.
• Απαιτούμενο χρονοδιάγραμμα παράδοσης.

Στείλτε το λεπτομερές ερώτημά σας για άμεση αναθεώρηση συμβατότητας, υποστήριξη προσφοράς και διεθνείς συμφωνίες αποστολής.
