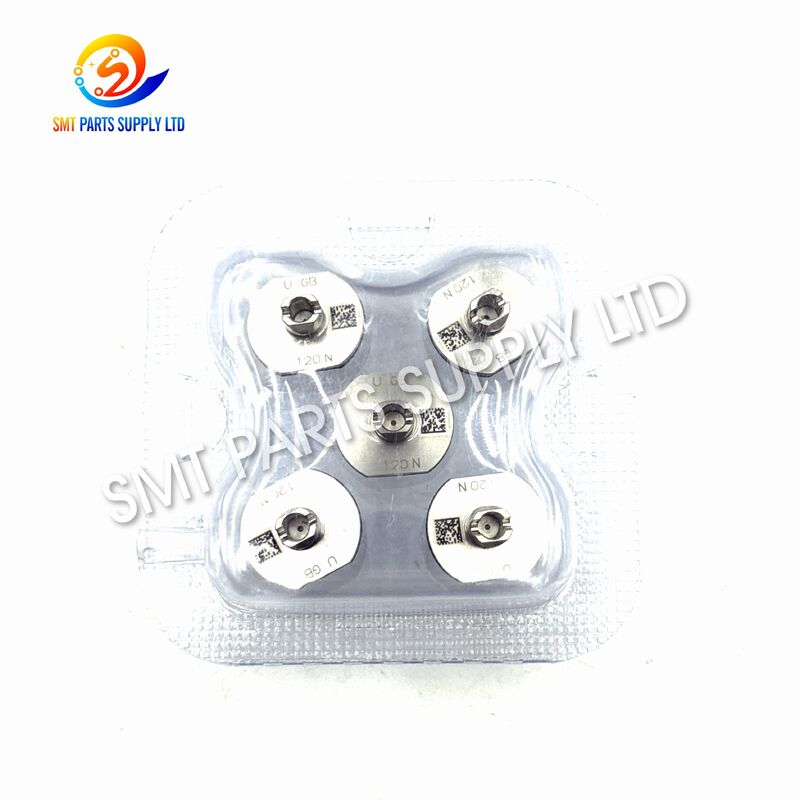

Ακροφύσιο Panasonic 120N N610099374AA SMT για μηχανές CM NPM

Πανασόνικ 120N N610099374AA SMT Σφουγγαρίστρα για μηχανές CM NPM

Ο πύργος SMT 120N N610099374AA της Panasonic είναι ένα εξαρτήμα συλλογής ακριβείας που αναπτύχθηκε για αυτοματοποιημένο εξοπλισμό συναρμολόγησης επιφανείας.η βρύση δημιουργεί μια ελεγχόμενη διεπαφή κενού μεταξύ της μηχανής και του ηλεκτρονικού εξαρτήματοςΥποστηρίζει την ταχεία ανάληψη εξαρτημάτων, την ασφαλή μεταφορά, την επιθεώρηση οπτικής επαφής, την τοποθέτηση και την ακριβή τοποθέτηση στην επιφάνεια εκτυπωμένου κυκλώματος.

Ο ακροφύλλος 120N συνδέεται συνήθως με συμβατές διαμορφώσεις μηχανών επιλογής και θέσης CM και NPM.Η συμπαγή δομή του παραλαβής το καθιστά κατάλληλο για περιβάλλοντα παραγωγής όπου το σταθερό χειρισμό των εξαρτημάτων, η ακριβής συγκέντρωση του ακροφύλλου και η επαναλαμβανόμενη απόδοση κενού είναι απαραίτητες.

Κατά τη διάρκεια της παραγωγής SMT υψηλής ταχύτητας, ακόμη και μια μικρή ποσότητα φθοράς, μόλυνσης, παραμόρφωσης ή διαρροής κενού μπορεί να αυξήσει τα λάθη λήψης και τα ελαττώματα τοποθέτησης.Η αντικατάσταση ενός φθαρμένου ακροβομβούχου με έναν σωστά προσαρμοσμένο ακροβομβούχο 120N βοηθά στην αποκατάσταση της σταθερής λειτουργίας της μηχανής, μειώνοντας παράλληλα τις περιττές διακοπές της γραμμής.

Ο στόλος αυτός είναι κατάλληλος για εργοστάσια συναρμολόγησης ηλεκτρονικών, εταιρείες συντήρησης SMT, τμήματα μηχανικής παραγωγής, διανομείς ανταλλακτικών και παρόχους υπηρεσιών μηχανών.Οι πελάτες ενθαρρύνονται να παρέχουν το μοντέλο μηχανής, πληροφορίες για την τοποθέτηση της κεφαλής, τον τρέχοντα κώδικα του ακροφύσκου, τις διαστάσεις των εξαρτημάτων και φωτογραφίες του ακροφύσκου πριν από την παραγγελία.

Ταυτοποίηση προϊόντος

Αιτία: Γιατί συμβαίνουν προβλήματα με τα ακροφύσια SMT

Ο πύργος συλλογής είναι ένα από τα πιο συχνά λειτουργούμενα μηχανικά μέρη μέσα σε μια μηχανή συλλογής και τοποθέτησης.δημιουργεί αναρρόφηση κενού, σηκώνει τα εξαρτήματα, περνάει μέσα από το σύστημα μηχανικής όρασης, και τα τοποθετεί στο PCB.

Επειδή αυτός ο κύκλος μπορεί να επαναληφθεί χιλιάδες φορές κατά τη διάρκεια μιας βάρδιας παραγωγής, ο πύργος βιώνει σταδιακά μόλυνση και μηχανική φθορά.

1- ρύπανση από ρεύματα, σκόνη και κόλλες

Τα υλικά παραγωγής μπορεί να απελευθερώσουν λεπτά σωματίδια, υπολείμματα ροής, σκόνη ταινίας, συντρίμμια συσκευασίας και μόλυνση από κόλλα.

Ένα μερικώς μπλοκαρισμένο κανάλι αέρα μπορεί ακόμα να δημιουργήσει αναρρόφηση, αλλά το επίπεδο κενού μπορεί να γίνει ασταθές.

2Μηχανική φθορά στην επιφάνεια της συσκευής

Η άκρη του ακροφύλλου μπορεί να φθαρεί σταδιακά μετά από μακροχρόνια επαφή με τα εξαρτήματα ή τις επιφάνειες τροφοδοσίας.

Αυτό μπορεί να προκαλέσει περιστροφή των εξαρτημάτων, ασταθές κέντρο ή απώλεια κατά την κίνηση υψηλής ταχύτητας.

3Λάθος επιλογή ακροβωτίου.

Ένας πύργος που είναι πολύ μεγάλος μπορεί να έρθει σε επαφή με γειτονικά εξαρτήματα, τσέπες ταινίας ή γύρω επιφάνειες.

Ακόμη και όταν το μηχάνημα μπορεί να πάρει το συστατικό, ένας λανθασμένος πύργος μπορεί να μειώσει τη σταθερότητα τοποθέτησης και να αυξήσει τα ποσοστά απόρριψης.

4Διαρροή κενού

Η διαρροή μπορεί να προκύψει στην άκρη του ακροφύλλου, στο σώμα του ακροφύλλου, στο εσωτερικό διάδρομο αέρα, στη σύνδεση τοποθέτησης ή στη διεπαφή κεφαλιού τοποθέτησης.

Μια διαρροή ακροφύλλου απαιτεί από το μηχάνημα να αντισταθμίσει με υψηλότερη ζήτηση κενού και ενδέχεται να αποτύχει κατά την ταχεία επιτάχυνση.

5. Διαμόρφωση ακροβωτίου ή ζημιά από πρόσκρουση

Η ακατάλληλη εγκατάσταση, η σύγκρουση με ένα τροφοδοτικό, το λάθος ύψος του μηχανήματος, η τυχαία πτώση ή η επαφή με ένα ανυψωμένο στοιχείο μπορεί να παραμορφώσει τον ακροφύσιο.

Η μικρή παραμόρφωση μπορεί να μην είναι ορατή κατά τη διάρκεια μιας γρήγορης επιθεώρησης, αλλά μπορεί να επηρεάσει την ακρίβεια κέντρωσης και τοποθέτησης του ακροφύλλου.

6Κακές διαδικασίες συντήρησης

Χρησιμοποιώντας ακατάλληλα εργαλεία καθαρισμού, κοφτερές μεταλλικές βελόνες, υπερβολική δύναμη ή επιθετικά χημικά μπορεί να καταστρέψει το εσωτερικό διάδρομο ή την επιφάνεια της συσκευής.

Ο καθαρισμός θα πρέπει να αφαιρεί τη μόλυνση χωρίς να μεγαλώνει, να γρατζουνίζει ή να παραμορφώνει τα χαρακτηριστικά του ακρίβειας του ακροφύλλου.

Κοινά συμπτώματα παραγωγής

Λύση: Πώς η βρύση 120N υποστηρίζει σταθερή παραγωγή

Ο πύργος SMT 120N N610099374AA παρέχει μια ελεγχόμενη διεπαφή λήψης για συμβατά συστήματα τοποθέτησης CM και NPM.Βοηθά στη σταθεροποίηση ολόκληρης της διαδικασίας χειρισμού των εξαρτημάτων.

Αξιόπιστη συσκευή λήψης κενού

Η εσωτερική διαδρομή κενού μεταφέρει την αναρρόφηση από την κεφαλή τοποθέτησης στην άκρη του ακροφύλλου.Μια καθαρή και σωστά τοποθετημένη πύλη βοηθά στη δημιουργία της διαφοράς πίεσης που απαιτείται για να σηκωθεί το στοιχείο από την τσέπη τροφοδοσίας του.

Η σταθερή αναρρόφηση μειώνει τις τυχαίες αποτυχίες συλλογής και την απώλεια εξαρτημάτων κατά την κίνηση του μηχανήματος.

Ελεγχόμενη τοποθέτηση στοιχείων

Η άκρη του ακροφύλλου λειτουργεί ως το φυσικό σημείο επαφής μεταξύ της κεφαλής τοποθέτησης και του εξαρτήματος.

Αυτό υποστηρίζει μια πιο συνεπή επιθεώρηση της όρασης και τη διόρθωση της τοποθέτησης.

Επαναλαμβανόμενη μεταφορά υψηλής ταχύτητας

Κατά τη διάρκεια της παραγωγής, ο πύργος πρέπει να διατηρεί το στοιχείο ενώ η κεφαλή τοποθέτησης επιταχύνει, περιστρέφεται, κινείται μέσω της επιθεώρησης και πλησιάζει τον τόπο τοποθέτησης.

Ένας σωστή λειτουργία 120N πύραυλος βοηθά στη διατήρηση της σταθερότητας του συστατικού καθ' όλη τη διάρκεια αυτών των κινήσεων.

Μειωμένος ο μη προγραμματισμένος χρόνος παύσης

Η έγκαιρη αντικατάσταση μειώνει το χρόνο αντιμετώπισης προβλημάτων και βελτιώνει τη διαθεσιμότητα της γραμμής.

Η διατήρηση κατάλληλα προσδιορισμένων εφεδρικών ακροβομβίδων κοντά στην γραμμή παραγωγής επιτρέπει επίσης στο προσωπικό συντήρησης να ανταποκριθεί γρήγορα.

Απλοποιημένη διαχείριση συντήρησης

Η χρήση ενός σαφούς μοντέλου ακροβωτίου και ενός συστήματος αναγνώρισης με αριθμό εξαρτήματος βοηθά τις ομάδες συντήρησης να οργανώνουν ανταλλακτικά, να καθορίζουν κύκλους αντικατάστασης και να αποφεύγουν την ανάμειξη ασυμβίβαστων τύπων ακροβωτίων.

Το μοντέλο 120N και ο αριθμός τμήματος N610099374AA πρέπει να καταχωρίζονται στον εσωτερικό κατάλογο ανταλλακτικών του πελάτη.

Κύρια πλεονεκτήματα του προϊόντος

Προδιαγραφές

Σημαντική ανακοίνωση προδιαγραφών

Το ακριβές εύρος των εξαρτημάτων, η γεωμετρία της άκρης του ακροφύλλου, η εφαρμοστέα κεφαλή τοποθέτησης και η διαμόρφωση της μηχανής μπορεί να διαφέρουν ανάλογα με την παραγωγή εξοπλισμού και τη ρύθμιση παραγωγής.

Ο αγοραστής δεν θα πρέπει να επιλέγει το φουσκάλωμα μόνο με βάση την εμφάνιση.

Εφαρμογή

Ο πύργος 120N χρησιμοποιείται σε αυτοματοποιημένες γραμμές παραγωγής επιφανειακής τοποθέτησης που απαιτούν ελεγχόμενη ανάληψη και τοποθέτηση ηλεκτρονικών εξαρτημάτων.

Καταναλωτικά Ηλεκτρονικά

Μπορεί να υποστηρίξει γραμμές παραγωγής που κατασκευάζουν πίνακες ελέγχου, οικιακά ηλεκτρονικά, οθόνες, έξυπνες συσκευές, φορτιστές, προσαρμογείς και άλλες ηλεκτρονικές συναρμογές.

Ηλεκτρονικά οχήματα

Οι μονάδες ελέγχου αυτοκινήτων, τα συστήματα φωτισμού, οι πίνακες αισθητήρων, τα συστήματα επικοινωνίας και οι συγκροτήματα διαχείρισης ενέργειας απαιτούν σταθερές και ανιχνεύσιμες διαδικασίες SMT.

Μια σωστά επιλεγμένη ακροφύσια συμβάλλει στην αξιόπιστη μεταφορά εξαρτημάτων κατά τη διάρκεια παραγωγής μεγάλου όγκου.

Εργασιακό εξοπλισμό ελέγχου

Οι βιομηχανικοί ελεγκτές, οι ενότητες αυτοματισμού, οι πηγές ενέργειας, οι κινητήρες, τα όργανα και οι συσκευές παρακολούθησης χρησιμοποιούν συχνά πυκνοκατοικημένα PCB.

Η σταθερή απόδοση του ακροβωτίου βοηθά στη διατήρηση της συνέπειας τοποθέτησης σε συνεχείς προγραμματισμούς παραγωγής.

Εξοπλισμός επικοινωνίας

Οι συσκευές δικτύου, οι ασύρματες ενότητες, οι πίνακες επικοινωνίας, τα ηλεκτρονικά των σταθμών βάσης και ο εξοπλισμός επεξεργασίας δεδομένων μπορούν να χρησιμοποιούν μικρά και στενά απομακρυσμένα στοιχεία.

Η ακριβής επιλογή των ακροβομβίδων είναι σημαντική για τη διατήρηση της ποιότητας τοποθέτησης.

Ιατρική ηλεκτρονική

Οι ιατρικές συσκευές παρακολούθησης, ο εξοπλισμός διάγνωσης, τα φορητά ηλεκτρονικά όργανα και οι πίνακες ελέγχου απαιτούν προσεκτική διαχείριση των διαδικασιών παραγωγής.

Η καθαριότητα των ακροβωτίων και η προληπτική αντικατάσταση είναι ιδιαίτερα σημαντικές σε ελεγχόμενα εργοστασιακά περιβάλλοντα.

Προϊόντα LED και φωτισμού

Ο πύργος μπορεί να χρησιμοποιείται σε συμβατές γραμμές SMT που παράγουν οδηγούς LED, πίνακες ελέγχου φωτισμού, μονάδες οθόνης και συναφείς ηλεκτρονικούς συναρμολογισμούς.

Κατασκευή ηλεκτρονικών προϊόντων

Τα εργοστάσια EMS συχνά επεξεργάζονται πολλά προϊόντα στην ίδια γραμμή παραγωγής.

Πίνακας εφαρμογής

Πώς Λειτουργεί

Ο πύκνος 120N λειτουργεί ως μέρος του πλήρους συστήματος τοποθέτησης του μηχανήματος.πακέτο συστατικών, και το πρόγραμμα παραγωγής.

Βήμα 1: Αυτόματη επιλογή ακροβωτίου

Το πρόγραμμα μηχανής ορίζει έναν κατάλληλο προβολέα σε ένα τύπο κατασκευαστικού στοιχείου.

Ο ακροφύλακας πρέπει να ταιριάζει σταθερά και να ευθυγραμμίζεται σωστά με την οθόνη του κεφαλιού.

Βήμα 2: Μετακίνηση προς το τροφοδοτικό

Το μηχάνημα μετακινεί την κεφαλή τοποθέτησης πάνω από την προγραμματισμένη θέση του τροφοδοτητή.

Η ακριβής τοποθέτηση του τροφοδοτητή είναι απαραίτητη για την επιτυχή ανάληψη.

Βήμα 3: Κατεβάζοντας το ακροφύσιο

Ο πύργος κατεβαίνει προς το εξαρτήμα σύμφωνα με το προγραμματισμένο ύψος λήψης.

Το λάθος ύψος της συλλογής μπορεί να προκαλέσει ανεπαρκή επαφή, βλάβη του εξαρτήματος, σύγκρουση του ακροφύλλου ή επαφή με την τσέπη τροφοδοσίας.

Βήμα 4: Ενεργοποίηση υπό κενό

Η κεφαλή τοποθέτησης εφαρμόζει κενό μέσα από το εσωτερικό κανάλι του ακροφύλλου. Η διαφορά πίεσης κρατά το στοιχείο κατά την άκρη του ακροφύλλου.

Η ποιότητα αυτής της σφραγίδας κενού εξαρτάται από την καθαρότητα του ακροβωτίου, την κατάσταση της επιφάνειας της συσκευής, την επιφάνεια του εξαρτήματος και το μέγεθος του ακροβωτίου.

Βήμα 5: Ανύψωση στοιχείων

Το μηχάνημα μπορεί να ελέγξει την κατάσταση κενού για να επιβεβαιώσει ότι το στοιχείο έχει επιτυχώς επιλεγεί.

Εάν η τιμή κενού είναι εκτός του αποδεκτού εύρους, το μηχάνημα μπορεί να δοκιμάσει εκ νέου τη συλλογή ή να ενεργοποιήσει συναγερμό.

Βήμα 6: Επιθεώρηση όρασης

Το στοιχείο περνά από το σύστημα αναγνώρισης του μηχανήματος. Η κάμερα ελέγχει τη θέση, τη γωνία, το περίγραμμα ή τα χαρακτηριστικά αναφοράς.

Το σύστημα ελέγχου υπολογίζει κάθε απαιτούμενο άξονα Χ, άξονα Υ ή διόρθωση περιστροφής.

Βήμα 7: Μεταφορά υψηλής ταχύτητας

Η κεφαλή τοποθέτησης μετακινείται από τη θέση συλλογής στην θέση τοποθέτησης PCB. Κατά τη διάρκεια αυτής της κίνησης, ο πύργος πρέπει να κρατήσει το στοιχείο σταθερά παρά την επιτάχυνση και την περιστροφή.

Ένας ασταθής πύργος μπορεί να επιτρέψει στο συστατικό να κινείται, να περιστρέφεται ή να πέφτει.

Βήμα 8: Ακριβής τοποθέτηση

Ο πύργος κατεβαίνει στο προγραμματισμένο ύψος τοποθέτησης και τοποθετεί το συστατικό στην πάστα συγκόλλησης.

Η δύναμη τοποθέτησης και το ύψος πρέπει να είναι κατάλληλα για τη διαδικασία του κατασκευαστικού στοιχείου και του PCB.

Βήμα 9: Απελευθέρωση του κενού

Το μηχάνημα απελευθερώνει το κενό ή εφαρμόζει ελεγχόμενη θετική πίεση, ανάλογα με τον σχεδιασμό του εξοπλισμού.

Βήμα 10: Επαναλαμβανόμενος κύκλος παραγωγής

Ο κύκλος αυτός συνεχίζεται με υψηλή ταχύτητα καθ' όλη τη διάρκεια του προγράμματος παραγωγής.

Πώς επηρεάζει τον κύκλο τοποθέτησης η κατάσταση του ακροβωτίου

Πώς να επιλέξετε το σωστό ακροφύσιο 120N

Η επιλογή των ακροβωτίων θα πρέπει να βασίζεται σε επιβεβαιωμένες τεχνικές πληροφορίες και όχι μόνο στην εμφάνιση του προϊόντος.

1Επιβεβαιώστε το μοντέλο μηχανής.

Οι παρόμοιες οικογένειες μηχανών μπορούν να χρησιμοποιούν διαφορετικά πρότυπα θέσης κεφαλιών ή πύελων.

Οι τυπικές αναφορές μπορεί να περιλαμβάνουν CM202, CM212, CM402, CM602 και επιλεγμένο εξοπλισμό NPM, αλλά πρέπει να ελέγχεται η συγκεκριμένη διαμόρφωση της κεφαλής.

2Επιβεβαιώστε τον επικεφαλής τοποθέτησης.

Η συσκευή μπορεί να υποστηρίζει διαφορετικές κεφαλές και κάθε κεφαλή μπορεί να απαιτεί διαφορετική διεπαφή πύλης.

Το ίδιο μοντέλο μηχανής δεν εγγυάται πάντοτε την ίδια απαίτηση για φουσκάλες.

3. Ελέγξτε την υπάρχουσα σήμανση ακροβωτίου

Ελέγξτε τον τόνο ρεύματος για το μοντέλο με σήμα 120N και κάθε ορατό αριθμό μέρους.

Μια σαφής φωτογραφία του υπάρχοντος ακροφύλλου είναι ένας από τους πιο αποτελεσματικούς τρόπους για να μειωθούν τα λάθη παραγγελίας.

4. Ελέγξτε τον αριθμό μέρους

Το N610099374AA χρησιμοποιείται συνήθως ως η κύρια ταυτοποίηση για τον ακροφύσιο 120N.

Οι αγοραστές θα πρέπει να επιβεβαιώσουν τη σχέση με την εγκατεστημένη συσκευή πριν από την παραγγελία.

5Συγκρίνετε το πακέτο συστατικών

Η επιφάνεια ανάληψης του ακροβωτίου πρέπει να ταιριάζει στο σώμα του κατασκευαστικού στοιχείου.

• Μέρος μήκους και πλάτους
• Υψόμετρος στοιχείου
• Επίπεδο
• Υλικό συσκευασίας
• Θέση του κέντρου βαρύτητας
• Διαθέσιμη περιοχή παραλαβής
• Βάρος
• Η ευθραυστότητα
• Ελάχιστη απόσταση από το κοντινό μέρος του εξαρτήματος

6Επανεξετάστε την ταχύτητα παραγωγής

Η υψηλής ταχύτητας παραγωγή δημιουργεί μεγαλύτερες δυνάμεις επιτάχυνσης.

7Αξιολογήστε την επιφάνεια του συστατικού

Οι ομαλές, πορώδεις, άνιμοι, καμπυλωτές, εσωτεριωμένες ή υφαντικές επιφάνειες των κατασκευαστικών στοιχείων μπορεί να απαιτούν διαφορετικές δομές ακροβωτίων.

Επιβεβαιώστε ότι το μοντέλο 120N είναι κατάλληλο για την πραγματική περιοχή επαφής.

8. Επιλέξτε την απαιτούμενη κατάσταση παροχής

Ανάλογα με τη διαθεσιμότητα, οι πελάτες μπορούν να ζητήσουν διαφορετικές επιλογές εφοδιασμού.

Ποτέ μην περιγράφετε ένα συμβατό ακροφύσιο ως πρωτότυπο προϊόν, εκτός εάν έχουν επαληθευτεί η πηγή παροχής και η συσκευασία.

9Παραγγείλετε μια δοκιμαστική ποσότητα.

Για μια άγνωστη εφαρμογή, ξεκινήστε με μια μικρή δοκιμαστική παραγγελία.

10. Καθορίστε την εφεδρική απογραφή

Μετά την επιβεβαίωση της συμβατότητας, πρέπει να διατηρείται εύλογη ποσότητα εφεδρικών ακροβομβίδων ανάλογα με τον αριθμό των μηχανών, τις ώρες λειτουργίας, τον όγκο παραγωγής και το ιστορικό συντήρησης.

Λίστα ελέγχου επιλογής ακροβωτίων

Σύσταση εγκατάστασης

Πριν από την εγκατάσταση

• Σταματήστε το μηχάνημα σύμφωνα με τη διαδικασία ασφάλειας του εξοπλισμού.
• Επιβεβαιώστε το μοντέλο και τον αριθμό του εξαρτήματος.
• Ελέγξτε τον στόμιο για παραμόρφωση, μόλυνση ή ζημιά κατά τη μεταφορά.
• Ελέγξτε ότι η περιοχή τοποθέτησης είναι καθαρή.
• Συγκρίνετε τον νέο στόχο με τον αφαιρεμένο στόχο.
• Μην εγκαταστήσετε τον ακροφύσιο όταν το σχήμα της διεπαφής είναι διαφορετικό.

Κατά την εγκατάσταση

• Χρησιμοποιήστε καθαρά εργαλεία.
• Αποφύγετε να αγγίξετε την επιφάνεια λήψης.
• Τοποθετήστε τον ακροφύσιο στη σωστή θέση.
• Μην χρησιμοποιείτε υπερβολική βία.
• Επιβεβαιώστε ότι ο ακροφύλακας είναι στερεωμένος.
• Ελέγχεται η ομαλή λειτουργία ανταλλαγής των ακροβωτίων, εφόσον ισχύει.

Μετά την εγκατάσταση

• Εκτελέστε τη διαδικασία ελέγχου ή βαθμονόμησης του ακροφύλλου του μηχανήματος.
• Δοκιμαστική απόδοση υπό κενό.
• Εκτελέστε αρκετούς κύκλους ανάληψης χαμηλής ταχύτητας.
• Ελέγξτε το κέντρο των εξαρτημάτων.
• Επιβεβαιώστε την αναγνώριση όρασης.
• Ελέγξτε τα αποτελέσματα της τοποθέτησης πριν επιστρέψετε στην πλήρη ταχύτητα παραγωγής.

Συντήρηση και Καθαρισμός

Η κατάλληλη συντήρηση παρατείνει τη διάρκεια ζωής του ακροβωτίου και βοηθά στη διατήρηση της σταθερής παραγωγής.

Ημερήσια επιθεώρηση

Ελέγξτε την επιφάνεια της συσκευής για μόλυνση, γρατζουνιές, παραμόρφωση και κομματάκια.

Ελέγξτε εάν ο πύκνος δημιουργεί ασυνήθιστα σφάλματα λήψης κατά τη διάρκεια της παραγωγής.

Τακτικός Καθαρισμός

Χρησιμοποιήστε εγκεκριμένο εξοπλισμό καθαρισμού ακροβωτίων, φιλτραρισμένο αέρα, κατάλληλες βούρτσες ή υλικά καθαρισμού που συνιστά η διαδικασία συντήρησης.

Αποφύγετε να χρησιμοποιείτε κοφτερά μεταλλικά αντικείμενα που μπορεί να γρατζουνίσουν ή να διευρύνουν το άδειο άνοιγμα.

Επιθεώρηση διέλευσης υπό κενό

Εάν η απόδοση του κενού παραμένει αδύναμη μετά τον καθαρισμό της επιφάνειας, ελέγξτε το εσωτερικό κανάλι.

Επιθεώρηση διαστάσεων

Αντικαταστήστε μονάδες που παρουσιάζουν εμφανή φθορά, παραμόρφωση ή ασυνεπή απόδοση συλλογής.

Αποθήκευση

Αποθηκεύστε τα καθαρά ακροφύσια σε ετικετογραφημένα προστατευτικά κουτιά.

Αποφύγετε να εκθέτετε τα ακροφύσια στην σκόνη, την υγρασία, την πρόσκρουση ή τη χαλαρή αποθήκευση με μεταλλικά εργαλεία.

Συνιστώμενο πρόγραμμα συντήρησης

Έλεγχος ποιότητας

Ο κατάλληλος πύργος SMT πρέπει να επιθεωρείται πριν από την αποστολή και ξανά πριν από τη χρήση στην παραγωγή.

Συνιστώμενα σημεία επιθεώρησης

Ελέγχος από αγοραστή

1. Συγκρίνετε την ποσότητα του πακέτου με την παραγγελία αγοράς.
2. Επιβεβαιώστε τη σήμανση του μοντέλου 120N.
3. Ελέγξτε την αναφορά αριθμού τμήματος N610099374AA.
4. Ελέγξτε τον πύργο υπό κατάλληλο φωτισμό.
5. Συγκρίνετε το με το υπάρχον εγκεκριμένο δείγμα.
6. Εκτελέστε ελεγχόμενη δοκιμή μηχανής.
7. Καταγράφεται το αποτέλεσμα εγκατάστασης και απόδοσης.

Οδηγός επίλυσης προβλημάτων

Πληροφορίες συσκευασίας και παραγγελίας

Ο ακροφύλακας πρέπει να είναι συσκευασμένος για να προστατεύει την άκρη του και την διεπαφή τοποθέτησης κατά τη μεταφορά.

Συνιστώμενη συσκευασία

• Ατομική προστατευτική σακούλα ή δοχείο
• Εσωτερική προστασία κατά της πρόσκρουσης
• Καθαρή ταυτοποίηση του προϊόντος
• Έτικέτα τύπου και ποσότητας
• Εξωτερικό χαρτόνι κατάλληλο για διεθνή μεταφορά
• Διαχωρισμός παρτίδας όταν παραγγέλνονται πολλαπλά μοντέλα ακροβωτίων

Πληροφορίες που απαιτούνται για μια προσφορά

Γιατί να προμηθευτείτε το σωστό στόμιο SMT

Η επιλογή του σωστού ακροφύλλου δεν είναι μόνο μια απόφαση αγοράς ανταλλακτικών· επηρεάζει άμεσα τη σταθερότητα της συσκευής, την αποδοτικότητα της μηχανής, τον φόρτο εργασίας του χειριστή, τη συνέχιση της παραγωγής και την ποιότητα της τοποθέτησης.

Ένας φθηνός, αλλά λανθασμένος ακροφύλακας μπορεί να προκαλέσει επαναλαμβανόμενες αποτυχίες, συναγερμούς μηχανών, ζημιές στα εξαρτήματα ή καθυστερήσεις στην παραγωγή.Το κόστος αυτών των διακοπών μπορεί να είναι πολύ υψηλότερο από την αξία του ίδιου του ακροβωτίου.

Για το λόγο αυτό, η επαγγελματική επιβεβαίωση συμβατότητας θα πρέπει να περιλαμβάνει το μοντέλο του ακροβωτίου, τον αριθμό μέρους, το μοντέλο μηχανής, την κεφαλή τοποθέτησης, το μέγεθος του εξαρτήματος και τις υπάρχουσες φωτογραφίες του ακροβωτίου.

Γενικές ερωτήσεις

1Ποια είναι η κύρια λειτουργία του νουζέλου Panasonic 120N N610099374AA;

Ο πύργος 120N δημιουργεί μια ελεγχόμενη σύνδεση κενού μεταξύ της κεφαλής τοποθέτησης και ενός ηλεκτρονικού εξαρτήματος.και το απελευθερώνει με ακρίβεια στην προγραμματισμένη θέση τοποθέτησης PCB.

2Ποιες μηχανές μπορούν να χρησιμοποιήσουν το ακροφύσιο 120N;

Ο πύργος 120N αναφέρεται συνήθως για συμβατές οικογένειες μηχανών CM και NPM, συμπεριλαμβανομένων των CM202, CM212, CM402, CM602 και επιλεγμένων διαμορφώσεων NPM.η ακριβής τοποθέτηση της κεφαλής και της διεπαφής του ακροφύλλου πρέπει να επιβεβαιώνεται πριν από την παραγγελία.

3. Είναι ο N610099374AA και ο KXFX03DJA01 ο ίδιος αριθμός μέρους;

Το N610099374AA χρησιμοποιείται συνήθως ως η κύρια ταυτοποίηση για το ακροφύσιο 120N. Το KXFX03DJA01 εμφανίζεται επίσης σε ορισμένα αρχεία εφοδιασμού ως σχετική αναφορά.Επειδή οι γενιές εξοπλισμού και οι διαμορφώσεις κεφαλιού μπορεί να διαφέρουν, οι πελάτες θα πρέπει να παρέχουν φωτογραφίες και λεπτομέρειες μηχανής για επιβεβαίωση.

4Πώς μπορώ να επιβεβαιώσω αν αυτή η βρύση ταιριάζει στο μηχάνημά μου;

Παρακαλείσθε να αναφέρετε το πλήρες μοντέλο μηχανής, τον τύπο της κεφαλής τοποθέτησης, το σημάδι του υφιστάμενου ακροβωτίου, τον τρέχοντα αριθμό μέρους, το πακέτο του εξαρτήματος, την απαιτούμενη ποσότητα,και σαφείς φωτογραφίες του ακροφύλλου από διάφορες γωνίεςΟι λεπτομέρειες αυτές επιτρέπουν στον προμηθευτή να συγκρίνει τη διεπαφή και την εφαρμογή.

5. Πότε πρέπει να αντικαθίσταται ένας πύργος SMT;

Αντικαταστήστε τον ακροφύσιο όταν ο καθαρισμός δεν μπορεί να αποκαταστήσει την σταθερότητα της αντλίας, όταν η επιφάνεια της αντλίας είναι φθαρμένη, όταν το σώμα είναι παραμορφωμένο, όταν ανιχνεύεται διαρροή κενού ή όταν επαναλαμβάνεται η περιστροφή του κατασκευαστικού στοιχείου,αποτύπωση, σφάλματα αναγνώρισης, και λείπουν συλλέκτες ανιχνεύονται στο ακροφύσιο.

Επικοινωνήστε μαζί μας

Ψάχνετε για ένα αξιόπιστο 120N N610099374AA SMT ακροφύσιο για τον εξοπλισμό παραγωγής CM ή NPM σας;

Στείλτε μας το μοντέλο της μηχανής σας, πληροφορίες για την τοποθέτηση της κεφαλής, τον τρέχοντα κώδικα πύλης, τις διαστάσεις των εξαρτημάτων, την απαιτούμενη ποσότητα και φωτογραφίες του προϊόντος.Επιβεβαιώστε το πιο κατάλληλο στοιχείο, και να προετοιμάσει μια ανταγωνιστική προσφορά.

Υποστηρίζουμε τις δοκιμαστικές παραγγελίες, τις απαιτήσεις παραγωγής ανταλλακτικών, τα έργα συντήρησης και τακτικά σχέδια αγορών για τους παγκόσμιους κατασκευαστές ηλεκτρονικών προϊόντων και τις εταιρείες υπηρεσιών SMT.

Επικοινωνήστε μαζί μας σήμερα για έλεγχο συμβατότητας, διαθεσιμότητα, πληροφορίες για την προθεσμία, λεπτομέρειες συσκευασίας και προσφορά.

Ανακοίνωση συμβατότητας και σήματος

Το όνομα του κατασκευαστή του εξοπλισμού και οι αναφορές του μοντέλου μηχανής χρησιμοποιούνται μόνο για να περιγράψουν την ταυτοποίηση του προϊόντος και την προβλεπόμενη συμβατότητα.Η συμβατότητα πρέπει να επιβεβαιώνεται με τη χρήση της διαμόρφωσης της μηχανής του πελάτη, εγκατεστημένη κεφαλή τοποθέτησης, υπάρχον δείγμα πύλης και απαιτήσεις παραγωγής.
