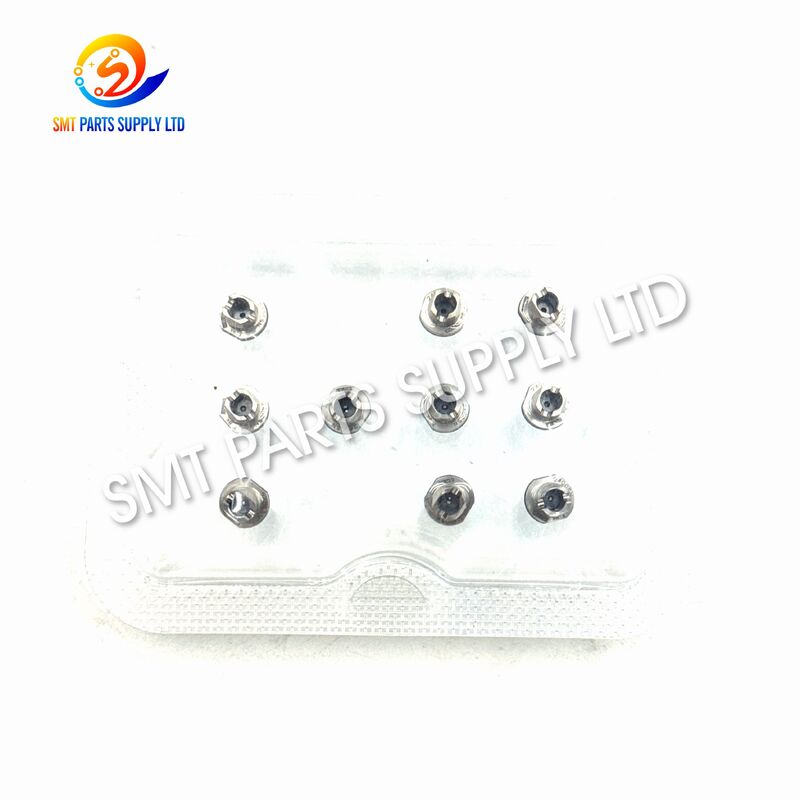

Panasonic 240CSN Ceramic SMT ακροφύσιο CM DT NPM N610119486AB

Panasonic 240CSN Ceramic SMT ακροφύσιο CM DT NPM N610119486AB

Το κεραμικό ακροφύσιο SMT Panasonic 240CSN, που προσδιορίζεται με τον αριθμό εξαρτήματος N610119486AB, είναι σχεδιασμένο για παραλαβή υπό κενό, μεταφορά, ευθυγράμμιση και τοποθέτηση συμβατών εξαρτημάτων επιφανειακής στήριξης. Χρησιμοποιείται συνήθως με επιλεγμένες διαμορφώσεις μηχανών επιλογής και τοποθέτησης CM, DT και NPM εξοπλισμένες με κατάλληλη κεφαλή ακροφυσίου.

Το ακροφύσιο διαθέτει κεραμικό άκρο pickup με ονομαστική εξωτερική διάμετρο Ø2,4 mm και άνοιγμα κενού Ø1,8 mm. Αυτή η δομή παρέχει μια κατάλληλη περιοχή επαφής για επιλεγμένα μεσαίου μεγέθους εξαρτήματα τσιπ, συμπεριλαμβανομένων τυπικών πακέτων αντιστάσεων ή πυκνωτών 3216 και 4532 και συμβατών εξαρτημάτων τανταλίου.

Σχεδιασμένο για αντικατάσταση παραγωγής, προληπτική συντήρηση, ανακαίνιση γραμμής και απόθεμα ανταλλακτικών, το ακροφύσιο 240CSN βοηθά τους κατασκευαστές να διατηρήσουν σταθερή απόδοση παραλαβής και να μειώσουν τις διακοπές που προκαλούνται από φθαρμένα, φραγμένα, ραγισμένα ή εσφαλμένα επιλεγμένα ακροφύσια.

Η τελική συμβατότητα θα πρέπει πάντα να επιβεβαιώνεται σύμφωνα με το μοντέλο του μηχανήματος, τον τύπο της κεφαλής τοποθέτησης, τον υπάρχοντα αριθμό ακροφυσίων, τις διαστάσεις του εξαρτήματος, το σχήμα της άνω επιφάνειας και τις παραμέτρους παραγωγής.

Αναγνώριση προϊόντος

Βασικά πλεονεκτήματα προϊόντος

Αιτία: Συνήθη προβλήματα SMT που σχετίζονται με την κατάσταση των ακροφυσίων

Ένα ακροφύσιο pick-and-place είναι ένα μικρό εξάρτημα, αλλά επηρεάζει άμεσα την αξιοπιστία της παραλαβής, τη σταθερότητα του εξαρτήματος, την αναγνώριση της όρασης, την ακρίβεια τοποθέτησης και τη συνέχεια παραγωγής.

Όταν το ακροφύσιο φθαρεί, φράξει, καταστραφεί ή είναι ακατάλληλο για το εξάρτημα, το μηχάνημα μπορεί να προκαλέσει επαναλαμβανόμενα σφάλματα ακόμα και όταν άλλα συστήματα λειτουργούν σωστά.

1. Φθαρμένη επιφάνεια παραλαβής

Η συνεχής επαφή με εξαρτήματα μπορεί να αλλάξει σταδιακά το προφίλ του άκρου του ακροφυσίου. Η φθορά μπορεί να μειώσει τη διαθέσιμη επιφάνεια στεγανοποίησης και να προκαλέσει ασταθή συλλογή υπό κενό.

Τα τυπικά αποτελέσματα περιλαμβάνουν:

• Αυξημένες αστοχίες παραλαβής εξαρτημάτων.
• Τα εξαρτήματα κινούνται μετά την παραλαβή.
• Περιστροφή εξαρτήματος κατά την κίνηση της κεφαλής.
• Ακανόνιστες θέσεις τοποθέτησης.
• Υψηλότερη συχνότητα επανάληψης.
• Μειωμένη παραγωγική απόδοση.

2. Μπλοκαρισμένη δίοδος κενού

Η σκόνη, τα υπολείμματα κόλλας, η πάστα συγκόλλησης, τα υπολείμματα συσκευασίας και τα μικρά σωματίδια συστατικών μπορούν να εισέλθουν στο εσωτερικό κανάλι κενού.

Ένα μερικώς φραγμένο ακροφύσιο μπορεί ακόμα να μαζεύει ορισμένα εξαρτήματα, αλλά η δύναμη αναρρόφησης μπορεί να γίνει ασυνεπής. Αυτό καθιστά δύσκολο τον εντοπισμό του σφάλματος κατά την παραγωγή.

3. Ραγισμένη κεραμική άκρη

Οι κεραμικές μύτες παρέχουν εξαιρετική σταθερότητα διαστάσεων, αλλά μπορεί να καταστραφούν από κρούση, λανθασμένο χειρισμό, σύγκρουση μηχανής ή υπερβολική δύναμη εγκατάστασης.

Ακόμη και μια μικρή ρωγμή μπορεί να επηρεάσει:

• Σφράγιση υπό κενό.
• Υπόλοιπο επικοινωνίας.
• Ευθυγράμμιση εξαρτημάτων.
• Επαναληπτικότητα pickup.
• Αντοχή στην άκρη.
• Αναγνώριση μηχανής.

4. Λανθασμένο μέγεθος ακροφυσίου

Ένα ακροφύσιο που είναι πολύ μικρό μπορεί να μην παρέχει επαρκή επιφάνεια επαφής ή δύναμη συγκράτησης κενού.

Ένα ακροφύσιο που είναι πολύ μεγάλο μπορεί να έρθει σε επαφή με:

• Τερματικά εξαρτημάτων.
• Ανυψωμένες δομές πακέτων.
• Κοντινά εξαρτήματα.
• Τσέπες με ταινία.
• Επιφάνειες τροφοδοσίας.
• Ευαίσθητες οπτικές περιοχές.

Η σωστή επιλογή ακροφυσίου πρέπει να λαμβάνει υπόψη περισσότερα από το μήκος και το πλάτος του εξαρτήματος.

5. Λανθασμένη θέση παραλαβής

Ένα κατάλληλο ακροφύσιο μπορεί να εξακολουθεί να έχει κακή απόδοση όταν η προγραμματισμένη θέση λήψης δεν είναι κεντραρισμένη σε μια σταθερή επιφάνεια εξαρτήματος.

Η παραλαβή εκτός κέντρου μπορεί να προκαλέσει:

• Κλίση εξαρτήματος.
• Περιστροφή κατά την κίνηση.
• Σφάλματα διόρθωσης όρασης.
• Μετατόπιση τοποθέτησης.
• Πτώση εξαρτημάτων.
• Ζημιά συσκευασίας.

6. Ακατάλληλες ρυθμίσεις κενού

Η ανεπαρκής υποπίεση μπορεί να επιτρέψει στα εξαρτήματα να πέσουν κατά τη μετακίνηση.

Η υπερβολική αναρρόφηση μπορεί να επιβραδύνει την απελευθέρωση του εξαρτήματος ή να αυξήσει τον κίνδυνο συλλογής πολλών λεπτών εξαρτημάτων από ακατάλληλες συσκευασίες.

7. Λανθασμένο ύψος τοποθέτησης

Εάν το ύψος λήψης είναι πολύ χαμηλό, το ακροφύσιο μπορεί να πιέσει υπερβολικά το εξάρτημα ή την τσέπη του τροφοδότη.

Εάν το ύψος λαβής είναι πολύ υψηλό, το ακροφύσιο ενδέχεται να μην δημιουργήσει πλήρη σφράγιση με την επιφάνεια του εξαρτήματος.

8. Κακή κατάσταση τροφοδότη

Τα προβλήματα παραλαβής δεν προκαλούνται πάντα από το ακροφύσιο. Μια φθαρμένη τροφοδοσία, η λανθασμένη θέση της ταινίας, η ασταθής τσέπη του εξαρτήματος ή το πρόβλημα με την ταινία καλύμματος μπορεί να δημιουργήσουν παρόμοια συμπτώματα.

Επομένως, το ακροφύσιο, ο τροφοδότης, το σύστημα κενού, η βαθμονόμηση κεφαλής, οι ρυθμίσεις όρασης και το πρόγραμμα θα πρέπει να επιθεωρούνται μαζί.

Κοινά συμπτώματα παραγωγής και πιθανές αιτίες

Λύση: Χρησιμοποιήστε το σωστό ακροφύσιο 240CSN

Η εγκατάσταση του σωστού ακροφυσίου 240CSN μπορεί να βοηθήσει στην αποκατάσταση της προβλεπόμενης διεπαφής ανάκτησης μεταξύ της κεφαλής τοποθέτησης και των συμβατών εξαρτημάτων.

Το κεραμικό άκρο παρέχει μια ελεγχόμενη επιφάνεια επαφής, ενώ το άνοιγμα κενού Ø1,8 mm επιτρέπει στην αρνητική πίεση να συγκρατεί το εξάρτημα κατά τη μεταφορά.

Όταν επιλεγεί και εγκατασταθεί σωστά, το ακροφύσιο μπορεί να βοηθήσει στη βελτίωση:

Σταθερότητα παραλαβής

Μια κατάλληλη επιφάνεια παραλαβής δημιουργεί πιο σταθερή επαφή μεταξύ του ακροφυσίου και του εξαρτήματος.

Component Holding

Η σταθερή ροή κενού βοηθά να διατηρείται το εξάρτημα στερεωμένο με ασφάλεια κατά την επιτάχυνση, την περιστροφή, την επιθεώρηση όρασης και την κίνηση προς το PCB.

Επαναληψιμότητα τοποθέτησης

Η σταθερή θέση παραλαβής και ο προσανατολισμός των εξαρτημάτων βοηθούν το μηχάνημα να εφαρμόζει ακριβείς διορθώσεις τοποθέτησης.

Συνέχεια παραγωγής

Η αντικατάσταση ενός φθαρμένου ή ραγισμένου ακροφυσίου μπορεί να μειώσει τους επαναλαμβανόμενους συναγερμούς λήψης, τη χειροκίνητη παρέμβαση και τις διακοπές παραγωγής.

Αποτελεσματικότητα Συντήρησης

Το σαφώς προσδιορισμένο μοντέλο 240CSN και ο αριθμός ανταλλακτικού N610119486AB απλοποιούν την αγορά και τη διαχείριση ανταλλακτικών.

Προστασία εξαρτημάτων

Το σωστό μέγεθος ακροφυσίου μπορεί να μειώσει την περιττή επαφή με τους ακροδέκτες των εξαρτημάτων ή τις ευαίσθητες δομές συσκευασίας.

Αναμενόμενες Λειτουργικές Βελτιώσεις

Το τελικό αποτέλεσμα εξαρτάται από την πλήρη διαδικασία παραγωγής. Ένα νέο ακροφύσιο δεν μπορεί να διορθώσει ανεξάρτητα τη ζημιά του τροφοδότη, τα σφάλματα βαθμονόμησης της κεφαλής, τα σφάλματα του συστήματος υποπίεσης, τον εσφαλμένο προγραμματισμό ή την ακατάλληλη συσκευασία εξαρτημάτων.

Προδιαγραφές

Επεξήγηση κωδικού ακροφυσίου

Η ονομασία μοντέλου βοηθά τους αγοραστές να κατανοήσουν τη βασική διαμόρφωση των ακροφυσίων.

Ο κωδικός ακροφυσίου δεν πρέπει να χρησιμοποιείται ως το μόνο πρότυπο συμβατότητας. Οι πελάτες θα πρέπει επίσης να ελέγξουν το υπάρχον ακροφύσιο, το μοντέλο μηχανής, τον τύπο κεφαλής, το πακέτο εξαρτημάτων και τις φυσικές διαστάσεις.

Σύγκριση ακροφυσίων ίδιας σειράς

Αυτή η σύγκριση προορίζεται για προκαταρκτική αναφορά. Το σωστό μοντέλο εξαρτάται από την επάνω επιφάνεια του εξαρτήματος, το βάρος, το ύψος, τη γεωμετρία του πακέτου, το κέντρο παραλαβής, το πρόγραμμα μηχανής και τη διαμόρφωση της κεφαλής.

240CSN και παρόμοια μοντέλα της σειράς 240

Αυτά τα μοντέλα μπορεί να φαίνονται παρόμοια, αλλά δεν πρέπει να θεωρείται ότι είναι εναλλάξιμα.

Επαληθεύστε πάντα:

• Πλήρης σήμανση ακροφυσίου.
• Αριθμός πρωτότυπου ανταλλακτικού.
• Συνολικό μήκος ακροφυσίου.
• Δομή τοποθέτησης.
• Σχέδιο φλάντζας.
• Σήμα αναγνώρισης.
• Γεωμετρία μύτης.
• Προδιαγραφές κεφαλής μηχανής.

Εφαρμογή

Το ακροφύσιο Panasonic 240CSN χρησιμοποιείται σε διαδικασίες αυτόματης συναρμολόγησης SMT που απαιτούν σταθερή λήψη υπό κενό και ακριβή τοποθέτηση συμβατών ηλεκτρονικών εξαρτημάτων.

Καταναλωτικά Ηλεκτρονικά

Τα κατάλληλα περιβάλλοντα παραγωγής μπορεί να περιλαμβάνουν:

• Πίνακες ελέγχου έξυπνου σπιτιού.
• Προϊόντα ήχου και βίντεο.
• Ελεγκτές οικιακών συσκευών.
• Ενότητες εμφάνισης.
• Φορητές ηλεκτρονικές συσκευές.
• Μετασχηματιστές ρεύματος και φορτιστές.

Ηλεκτρονικά Αυτοκινήτων

Οι πιθανές εφαρμογές περιλαμβάνουν:

• Μονάδες ελέγχου οχήματος.
• Πίνακες ελέγχου φωτισμού.
• Συγκροτήματα αισθητήρων.
• Ενότητες διαχείρισης ενέργειας.
• Μονάδες επικοινωνίας.
• Ηλεκτρονικά ταμπλό.

Βιομηχανικά Ηλεκτρονικά

Το ακροφύσιο μπορεί να εφαρμοστεί στην παραγωγή που περιλαμβάνει:

• Προγραμματιζόμενοι ελεγκτές.
• Βιομηχανικά τροφοδοτικά.
• Πίνακες ελέγχου κινητήρα.
• Εξοπλισμός αυτοματισμού.
• Συστήματα παρακολούθησης.
• Διεπαφές επικοινωνίας.

Προϊόντα Επικοινωνίας

Μπορεί να απαιτείται η συμβατή τοποθέτηση εξαρτημάτων για:

• Εξοπλισμός δικτύου.
• Ασύρματες μονάδες.
• Πίνακες επεξεργασίας σήματος.
• Τερματικά επικοινωνίας.
• Εξοπλισμός μετάδοσης δεδομένων.
• Συστήματα ελέγχου κεραίας.

Ηλεκτρονικά Φωτισμού

Το ακροφύσιο μπορεί να υποστηρίξει την τοποθέτηση συμβατών εξαρτημάτων για:

• Πίνακες οδηγών LED.
• Ελεγκτές φωτισμού.
• Κυκλώματα μετατροπής ισχύος.
• Μονάδες έξυπνου φωτισμού.
• Βιομηχανικά συγκροτήματα φωτισμού.

Ιατρική και Εργαστηριακή Ηλεκτρονική

Όπου οι απαιτήσεις εξαρτημάτων και διεργασιών είναι κατάλληλες, οι εφαρμογές μπορεί να περιλαμβάνουν:

• Εξοπλισμός παρακολούθησης.
• Εργαστηριακά όργανα.
• Διαγνωστικά ηλεκτρονικά.
• Μονάδες ελέγχου.
• Φορητές ηλεκτρονικές συσκευές.

Τυπικά σενάρια χρήσης

Πώς λειτουργεί

Βήμα 1: Εγκατάσταση ακροφυσίου

Το ακροφύσιο 240CSN είναι εγκατεστημένο σε συμβατό σταθμό ακροφυσίων ή διεπαφή κεφαλής τοποθέτησης.

Ο χώρος τοποθέτησης πρέπει να είναι καθαρός, άθικτος και απαλλαγμένος από σαθρά σωματίδια.

Βήμα 2: Αναγνώριση μηχανήματος

Το μηχάνημα επιβεβαιώνει τον τύπο του ακροφυσίου μέσω της ισχύουσας μεθόδου αναγνώρισης και του προγράμματος παραγωγής.

Η λανθασμένη αναγνώριση ακροφυσίου μπορεί να οδηγήσει σε συναγερμό ή ακατάλληλο χειρισμό εξαρτημάτων.

Βήμα 3: Τοποθέτηση παραλαβής

Η κεφαλή τοποθέτησης κινείται πάνω από την τσέπη του τροφοδότη που περιέχει το προγραμματισμένο εξάρτημα.

Το μηχάνημα ευθυγραμμίζει το ακροφύσιο με τις καθορισμένες συντεταγμένες λήψης.

Βήμα 4: Επαφή ακροφυσίου

Το κεραμικό άκρο πλησιάζει την επιφάνεια του εξαρτήματος.

Το σωστό ύψος λήψης επιτρέπει στο ακροφύσιο να δημιουργεί την κατάλληλη επαφή χωρίς να ασκεί υπερβολική πίεση.

Βήμα 5: Ενεργοποίηση υπό κενό

Η αρνητική πίεση εφαρμόζεται μέσω του ανοίγματος κενού Ø1,8 mm.

Το εξάρτημα συγκρατείται στο άκρο του ακροφυσίου.

Βήμα 6: Ανύψωση εξαρτημάτων

Η κεφαλή τοποθέτησης ανασηκώνει το εξάρτημα από την τσέπη της ταινίας, το δίσκο, τον τροφοδότη ραβδιών ή άλλο σύστημα τροφοδοσίας.

Βήμα 7: Επιθεώρηση όρασης

Το σύστημα μηχανικής όρασης ελέγχει τη θέση, την περιστροφή και τον προσανατολισμό του εξαρτήματος.

Το πρόγραμμα τοποθέτησης υπολογίζει την απαιτούμενη διόρθωση.

Βήμα 8: Μεταφορά εξαρτημάτων

Η κεφαλή μεταφέρει το εξάρτημα προς την προγραμματισμένη θέση PCB.

Το ακροφύσιο πρέπει να διατηρεί σταθερή αναρρόφηση κατά την κίνηση και την περιστροφή.

Βήμα 9: Τοποθέτηση PCB

Η κεφαλή τοποθέτησης χαμηλώνει το εξάρτημα στην πάστα συγκόλλησης ή στην καθορισμένη θέση της πλακέτας.

Η ελεγχόμενη δύναμη τοποθέτησης βοηθά στην αποφυγή ζημιάς εξαρτημάτων ή PCB.

Βήμα 10: Απελευθέρωση υπό κενό

Το μηχάνημα σταματά την υποπίεση και απελευθερώνει το εξάρτημα.

Στη συνέχεια, το ακροφύσιο επιστρέφει για τον επόμενο κύκλο τοποθέτησης.

Πίνακας Διαδικασιών Εργασίας

Πώς να επιλέξετε το σωστό ακροφύσιο

1. Επιβεβαιώστε το μοντέλο μηχανήματος

Δώστε την πλήρη ονομασία του μηχανήματος.

Παραδείγματα μπορεί να περιλαμβάνουν:

• CM402.
• CM602.
• Σειρά NPM.
• Σειρά DT.
• Άλλες συμβατές διαμορφώσεις.

Η οικογένεια μηχανών από μόνη της μπορεί να μην είναι επαρκής επειδή μπορούν να εγκατασταθούν διαφορετικές κεφαλές στην ίδια πλατφόρμα.

2. Επιβεβαιώστε τον τύπο κεφαλής τοποθέτησης

Η κεφαλή τοποθέτησης καθορίζει:

• Διεπαφή τοποθέτησης ακροφυσίων.
• Μήκος ακροφυσίου.
• Μέθοδος αναγνώρισης.
• Υποστηριζόμενο μέγεθος στοιχείου.
• Μέγιστο βάρος εξαρτήματος.
• Χωρητικότητα κενού.
• Ταχύτητα τοποθέτησης.

Ένα ακροφύσιο 240CSN θα πρέπει να παραγγελθεί μόνο αφού επιβεβαιωθεί η συμβατότητα της κεφαλής.

3. Ελέγξτε την υπάρχουσα σήμανση ακροφυσίου

Δώστε καθαρές φωτογραφίες που δείχνουν:

• Πλήρες σώμα ακροφυσίου.
• Κεραμική άκρη pickup.
• Φλάντζα.
• Σήμα αναγνώρισης.
• Έντυπο μοντέλο.
• Ετικέτα με αριθμό ανταλλακτικού.
• Διεπαφή εγκατάστασης.

4. Δώστε Διαστάσεις Στοιχείων

Θα πρέπει να συμπεριληφθούν τα ακόλουθα δεδομένα:

5. Εξετάστε την επιφάνεια του στοιχείου

Το άκρο του ακροφυσίου πρέπει να έρχεται σε επαφή με μια σταθερή περιοχή.

Αποφύγετε την επιλογή ακροφυσίου που αγγίζει:

• Εκτεθειμένα τερματικά.
• Ανυψωμένες ετικέτες.
• Οπτικοί φακοί.
• Ανοίξτε τρύπες.
• Εύθραυστα καλύμματα.
• Ανώμαλες χυτευμένες επιφάνειες.
• Ευαίσθητες ηλεκτρικές κατασκευές.

6. Επιβεβαιώστε την Απαιτούμενη περιοχή παραλαβής

Το προφίλ επαφής Ø2,4 mm πρέπει να ταιριάζει στη σταθερή επάνω επιφάνεια του εξαρτήματος.

Το ακροφύσιο δεν πρέπει να εκτείνεται πέρα ​​από το σώμα του εξαρτήματος ή να έρχεται σε επαφή με παρακείμενες δομές συσκευασίας.

7. Αξιολογήστε το βάρος των εξαρτημάτων

Τα βαρύτερα εξαρτήματα απαιτούν επαρκή δύναμη συγκράτησης κενού και σταθερή περιοχή επαφής.

Θα πρέπει επίσης να ληφθούν υπόψη η επιτάχυνση των εξαρτημάτων και η ταχύτητα του μηχανήματος.

8. Επανεξέταση Ταχύτητα Παραγωγής

Η τοποθέτηση σε υψηλή ταχύτητα δημιουργεί μεγαλύτερες δυνάμεις επιτάχυνσης.

Ένα ακροφύσιο που λειτουργεί κατά τη διάρκεια της χειροκίνητης δοκιμής μπορεί να εξακολουθεί να είναι ασταθές σε πλήρη ταχύτητα παραγωγής.

9. Επιβεβαιώστε τις απαιτήσεις αναγνώρισης

Ο χαρακτηρισμός "N" σχετίζεται με μια διαμόρφωση αναγνώρισης που χρησιμοποιείται από συμβατά συστήματα NPM.

Ελέγξτε εάν το μηχάνημα απαιτεί την αντίστοιχη λειτουργία αναγνώρισης ακροφυσίων.

10. Διεξαγωγή δοκιμαστικής δοκιμής

Για μια νέα εφαρμογή, ξεκινήστε με:

• Παραλαβή χαμηλής ταχύτητας.
• Χειροκίνητος έλεγχος εξαρτημάτων.
• Επιβεβαίωση αναγνώρισης όρασης.
• Επιθεώρηση τοποθέτησης-θέσης.
• Παρακολούθηση σταθερότητας κενού.
• Σταδιακή αύξηση της ταχύτητας.

Πληροφορίες που απαιτούνται πριν από την προσφορά

Οι πλήρεις πληροφορίες επιτρέπουν ταχύτερο έλεγχο συμβατότητας και μειώνουν τον κίνδυνο λήψης ακατάλληλου ακροφυσίου.

Ποιοτικός έλεγχος

Επαλήθευση μοντέλου

Το μοντέλο του ακροφυσίου και ο αριθμός εξαρτήματος πρέπει να ελέγχονται σε σχέση με την παραγγελία αγοράς.

Επιθεώρηση εμφάνισης

Το ακροφύσιο πρέπει να επιθεωρηθεί για:

• Ρωγμές.
• Παραμόρφωση.
• Μόλυνση.
• Βαριές γρατσουνιές.
• Ζημιά από κρούση.
• Λείπει η ταυτότητα.
• Μη φυσιολογική φθορά.

Επιθεώρηση κεραμικής μύτης

Η κεραμική άκρη θα πρέπει να έχει:

• Πλήρης επιφάνεια επαφής.
• Χωρίς ορατά τσιπ.
• Καμία μεγάλη ζημιά στην άκρη.
• Καμία μόλυνση με κόλλα.
• Χωρίς μπλοκαρισμένο άνοιγμα.

Επιθεώρηση διέλευσης κενού

Το εσωτερικό κανάλι πρέπει να επιτρέπει τη ροή καθαρού αέρα.

Μια φραγμένη δίοδος μπορεί να μειώσει σημαντικά την απόδοση παραλαβής.

Επιθεώρηση δομής τοποθέτησης

Η περιοχή εγκατάστασης πρέπει να ταιριάζει με την επιβεβαιωμένη διαμόρφωση κεφαλής.

Επιθεώρηση ποσότητας

Η συσκευασμένη ποσότητα πρέπει να ταιριάζει με την παραγγελία αγοράς και τη λίστα συσκευασίας.

Επιθεώρηση συσκευασίας

Κάθε ακροφύσιο πρέπει να προστατεύεται από:

• Σύγκρουση.
• Σκόνη.
• Υγρασία.
• Επαφή από άκρη σε άκρη.
• Δόνηση μεταφοράς.

Πίνακας επιθεώρησης πριν από την αποστολή

Συστάσεις εγκατάστασης

1. Σταματήστε το μηχάνημα σύμφωνα με την εγκεκριμένη διαδικασία συντήρησης.
2. Μετακινήστε την κεφαλή τοποθέτησης σε ασφαλή θέση συντήρησης.
3. Αφαιρέστε το υπάρχον ακροφύσιο χρησιμοποιώντας τη σωστή μέθοδο χειρισμού.
4. Επιθεωρήστε το σταθμό του ακροφυσίου για σκόνη ή σπασμένο υλικό.
5. Καθαρίστε την περιοχή τοποθέτησης με ένα εγκεκριμένο εργαλείο συντήρησης.
6. Αποφύγετε να αγγίζετε το κεραμικό άκρο με γυμνά δάχτυλα.
7. Τοποθετήστε το ακροφύσιο 240CSN χωρίς υπερβολική δύναμη.
8. Επιβεβαιώστε ότι το ακροφύσιο έχει τοποθετηθεί σωστά.
9. Ελέγξτε την αναγνώριση του μηχανήματος.
10. Εκτελέστε μια δοκιμή παραλαβής χαμηλής ταχύτητας.
11. Επαληθεύστε την ευθυγράμμιση της όρασης και την απελευθέρωση εξαρτημάτων.
12. Επαναλάβετε την παραγωγή πλήρους ταχύτητας μόνο μετά από σταθερή δοκιμή.

Συστάσεις συντήρησης

Καθημερινή Οπτική Επιθεώρηση

Ελέγξτε το άκρο του ακροφυσίου για ορατή μόλυνση, ρωγμές και μη φυσιολογική φθορά.

Τακτικός καθαρισμός

Χρησιμοποιήστε μια εγκεκριμένη μέθοδο καθαρισμού ακροφυσίων SMT.

Μην εισάγετε σκληρά μεταλλικά αντικείμενα στο κεραμικό άνοιγμα.

Έλεγχος απόδοσης κενού

Παρακολουθήστε τις τάσεις σφαλμάτων παραλαβής και την απόδοση του κενού.

Μια σταδιακή αύξηση των σφαλμάτων μπορεί να υποδηλώνει μερικώς φραγμένο ακροφύσιο.

Επιθεώρηση σύγκρουσης

Αφαιρέστε και επιθεωρήστε το ακροφύσιο αμέσως μετά από σύγκρουση κεφαλής ή μη φυσιολογικό σταμάτημα του μηχανήματος.

Σωστή αποθήκευση

Τοποθετήστε τα ακροφύσια σε μεμονωμένα διαμερίσματα.

Αποφύγετε την επαφή των κεραμικών άκρων μεταξύ τους.

Αρχεία Συντήρησης

Ρεκόρ:

• Μοντέλο ακροφυσίου.
• Αριθμός ανταλλακτικού.
• Ημερομηνία εγκατάστασης.
• Γραμμή μηχανής.
• Θέση κεφαλιού.
• Ημερομηνία καθαρισμού.
• Ιστορικό σφαλμάτων.
• Λόγος αντικατάστασης.

Συνιστώμενο χρονοδιάγραμμα συντήρησης

Τα πραγματικά διαστήματα συντήρησης εξαρτώνται από τον όγκο παραγωγής, την καθαριότητα του συνεργείου, το υλικό εξαρτημάτων, την κατάσταση του τροφοδότη και την ταχύτητα του μηχανήματος.

Συσκευασία

Ειδικές ετικέτες, αρχεία επιθεώρησης ή προσαρμοσμένη συσκευασία μπορούν να συζητηθούν πριν από την επιβεβαίωση της παραγγελίας.

Πλεονεκτήματα αγοράς

Διαγραφή δεδομένων προϊόντος

Το μοντέλο 240CSN και ο αριθμός ανταλλακτικού N610119486AB αναφέρονται σαφώς για ευκολότερη προμήθεια.

Βοήθεια συμβατότητας

Οι πληροφορίες του μηχανήματος, της κεφαλής, του εξαρτήματος και των υπαρχόντων ακροφυσίων μπορούν να αναθεωρηθούν πριν από την επιβεβαίωση της παραγγελίας.

Ευέλικτη Ποσότητα

Μπορούν να συζητηθούν οι δοκιμαστικές παραγγελίες, οι ποσότητες συντήρησης και οι αγορές σε όγκο παραγωγής.

Προστατευτική συσκευασία εξαγωγής

Η ατομική προστασία βοηθά στη μείωση της ζημιάς στο κεραμικό άκρο κατά τη διεθνή μεταφορά.

Έλεγχος πριν από την αποστολή

Το μοντέλο του προϊόντος, η εμφάνιση, η κατάσταση του άκρου, η διέλευση κενού και η ποσότητα μπορούν να ελεγχθούν πριν από την αποστολή.

Κατάλληλο για πολλούς τύπους αγοραστών

Αυτό το προϊόν είναι κατάλληλο για:

• εργοστάσια SMT.
• Κατασκευαστές ηλεκτρονικών.
• εταιρείες EMS.
• Ομάδες συντήρησης μηχανημάτων.
• Επισκευαστές εξοπλισμού.
• Διανομείς ανταλλακτικών.
• Εμπορικές εταιρείες στο εξωτερικό.
• Παρόχους τεχνικών υπηρεσιών.

FAQ

Ε1: Ποιος είναι ο κύριος αριθμός ανταλλακτικού για το ακροφύσιο Panasonic 240CSN;

Ο κύριος αριθμός ανταλλακτικού είναι N610119486AB. Οι αγοραστές θα πρέπει να επιβεβαιώσουν την υπάρχουσα σήμανση ακροφυσίων, το μοντέλο μηχανής, τον τύπο κεφαλής και τη φυσική δομή πριν υποβάλουν μια παραγγελία, επειδή παρόμοια μοντέλα ακροφυσίων της σειράς 240 δεν είναι αυτόματα εναλλάξιμα.

Ε2: Ποιες μηχανές μπορούν να χρησιμοποιήσουν το ακροφύσιο 240CSN;

Το ακροφύσιο συνδέεται συνήθως με επιλεγμένες διαμορφώσεις μηχανών επιλογής και τοποθέτησης CM, DT και NPM. Η συμβατότητα εξαρτάται από την εγκατεστημένη κεφαλή τοποθέτησης, τη διεπαφή ακροφυσίου, το σύστημα αναγνώρισης και το πρόγραμμα μηχανής και όχι μόνο από το όνομα της οικογένειας μηχανής.

Ε3: Ποια εξαρτήματα μπορεί να πάρει το ακροφύσιο 240CSN;

Οι τυπικές αναφορές εφαρμογών περιλαμβάνουν πακέτα αντιστάσεων ή πυκνωτών 3216 και 4532 και συμβατά εξαρτήματα τανταλίου. Η πραγματική καταλληλότητα εξαρτάται από τις διαστάσεις των εξαρτημάτων, το βάρος, το ύψος, το σχήμα της επάνω επιφάνειας, το κέντρο παραλαβής, τις ρυθμίσεις κενού και την ταχύτητα παραγωγής.

Ε4: Γιατί ένα νέο ακροφύσιο εξακολουθεί να προκαλεί σφάλματα παραλαβής;

Το πρόβλημα μπορεί να σχετίζεται με τη θέση του τροφοδότη, τη συσκευασία εξαρτημάτων, την παροχή κενού, τη βαθμονόμηση της κεφαλής, το ύψος λήψης, τις ρυθμίσεις όρασης, τον προγραμματισμό του μηχανήματος ή μια εσφαλμένη επιλογή ακροφυσίου. Η πλήρης διαδικασία παραλαβής θα πρέπει να επιθεωρηθεί πριν από την αντικατάσταση πρόσθετων εξαρτημάτων.

Ε5: Ποιες πληροφορίες απαιτούνται για μια ακριβή προσφορά;

Δώστε το μοντέλο ακροφυσίου, τον αριθμό ανταλλακτικού, το πλήρες μοντέλο μηχανής, τον τύπο κεφαλής τοποθέτησης, τις υπάρχουσες φωτογραφίες ακροφυσίων, τις διαστάσεις του εξαρτήματος, τη συσκευασία εξαρτημάτων, την απαιτούμενη ποσότητα, τον προορισμό παράδοσης, την απαιτούμενη κατάσταση και τυχόν ειδικές απαιτήσεις επιθεώρησης ή συσκευασίας.

Επικοινωνήστε μαζί μας

Επικοινωνήστε μαζί μας για διαθεσιμότητα προϊόντων, προσφορά, χρόνο παράδοσης, έλεγχο συμβατότητας, απαιτήσεις επιθεώρησης και διεθνείς ρυθμίσεις παράδοσης.

Για να λάβετε μια ταχύτερη και πιο ακριβή προσφορά, συμπεριλάβετε:

• Μοντέλο προϊόντος: 240CSN.
• Αριθμός ανταλλακτικού: N610119486AB.
• Ολοκληρωμένο μοντέλο μηχανής.
• Τύπος κεφαλής τοποθέτησης.
• Υπάρχουσες φωτογραφίες ακροφυσίων.
• Όνομα εξαρτήματος και πακέτο.
• Διαστάσεις εξαρτημάτων.
• Απαιτούμενη ποσότητα.
• Χώρα παράδοσης.
• Ζητήθηκε ημερομηνία παράδοσης.
• Απαιτούμενη κατάσταση προϊόντος.
• Ειδικές απαιτήσεις συσκευασίας ή επιθεώρησης.

Υποστηρίζουμε τις δοκιμαστικές παραγγελίες, τις απαιτήσεις τακτικής συντήρησης, τις αγορές ανταλλακτικών στη γραμμή παραγωγής και τις έρευνες για την ποσότητα του διανομέα.
