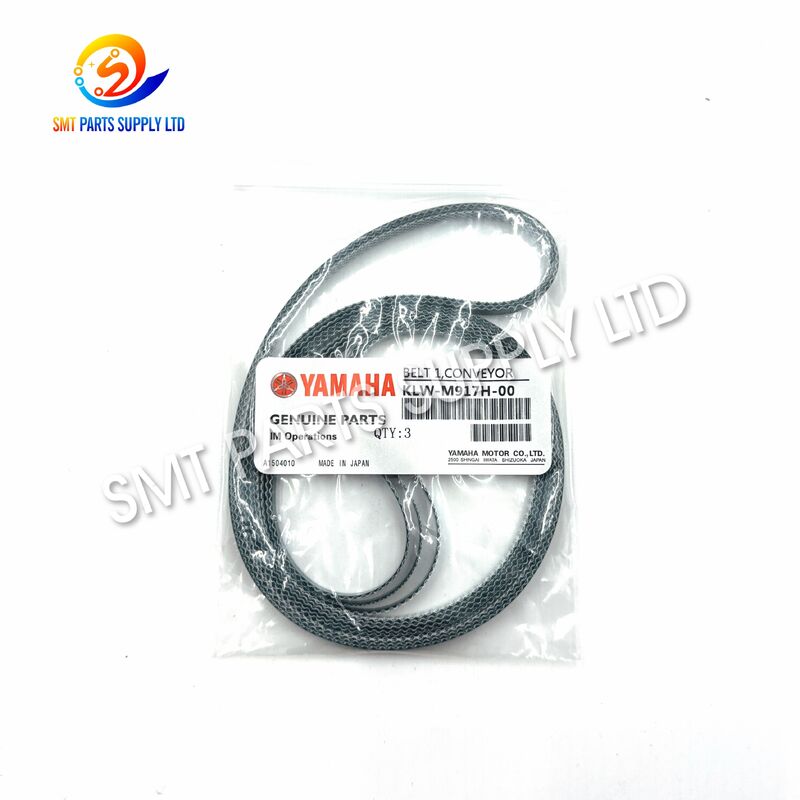

YAMAHA KLW-M917H-00 Ζώνη Μεταφοράς Ακριβείας για Μηχανή SMT YSM20 με Εφαρμογή Ειδική για Μηχανή, Σταθερή Μεταφορά PCB και Πρακτική Αντικατάσταση

Μεταφορικός ιμάντας ακριβείας YAMAHA KLW-M917H-00 1 για βάση στήριξης YSM20 SMT

Ο KLW-M917H-00 BELT 1, CONVEYOR είναι ένα ειδικό εξάρτημα μεταφοράς που αναπτύχθηκε για το σύστημα μεταφοράς PCB του εξοπλισμού τοποθέτησης YSM20 SMT. Εγκατεστημένη στο συγκρότημα σιδηροτροχιάς μεταφοράς, ο ιμάντας υποστηρίζει πλακέτες τυπωμένων κυκλωμάτων και τις μεταφέρει ομαλά μέσω των σταδίων φόρτωσης, τοποθέτησης, τοποθέτησης και εκφόρτωσης.

Κατά τη συνεχή παραγωγή ηλεκτρονικών ειδών, οι μεταφορικοί ιμάντες εκτίθενται σε επαναλαμβανόμενες κινήσεις, επιφανειακή τριβή, μηχανική τάση, μόλυνση και θερμικές αλλαγές. Ένας φθαρμένος ή εσφαλμένα τεντωμένος ιμάντας μπορεί να προκαλέσει ολίσθηση PCB, ασταθή μεταφορά, παραμόρφωση της πλακέτας, επαναλαμβανόμενους συναγερμούς του μεταφορέα ή απροσδόκητες διακοπές παραγωγής.

Η αντικατάσταση του κατεστραμμένου εξαρτήματος με τον σωστά επιλεγμένο μεταφορικό ιμάντα KLW-M917H-00 βοηθά στην αποκατάσταση του σταθερού χειρισμού των PCB χωρίς αντικατάσταση του πλήρους συγκροτήματος του μεταφορέα. Το προϊόν είναι κατάλληλο για κατασκευαστές ηλεκτρονικών ειδών, εργοστάσια EMS, τμήματα συντήρησης SMT, εταιρείες επισκευής εξοπλισμού και διεθνείς διανομείς ανταλλακτικών.

Για ακριβή επιλογή, οι πελάτες θα πρέπει να επιβεβαιώσουν το μοντέλο του μηχανήματος, τον αριθμό σειράς του εξοπλισμού, τη θέση του μεταφορέα, την αρχική σήμανση του ιμάντα και τις φυσικές διαστάσεις πριν υποβάλουν μια παραγγελία.

Ο μεταφορικός ιμάντας είναι ένα αναλώσιμο μηχανικό εξάρτημα. Η κατάστασή του αλλάζει σταδιακά κατά τη συνεχή λειτουργία του μηχανήματος. Διάφοροι παράγοντες μπορεί να μειώσουν τη διάρκεια ζωής του ή να μειώσουν την απόδοση του μεταφορέα.

Ο ιμάντας κυκλοφορεί επανειλημμένα γύρω από τις τροχαλίες του μεταφορέα κατά τη φόρτωση και εκφόρτωση PCB. Η συνεχής κάμψη και τριβή μπορεί να μειώσει σταδιακά την ευκαμψία, την πρόσφυση στην επιφάνεια και τη σταθερότητα των διαστάσεων.

Η υπερβολική τάση αυξάνει το φορτίο στον ιμάντα, στις τροχαλίες, στα ρουλεμάν και στον κινητήρα του μεταφορέα. Η ανεπαρκής τάση μπορεί να προκαλέσει ολίσθηση, καθυστερημένη κίνηση PCB, σφάλματα παρακολούθησης ή ασταθή μεταφορά.

Σκόνη, γράσο, υπολείμματα κόλλας, σωματίδια ροής, πάστα συγκόλλησης, θραύσματα εξαρτημάτων ή ακατάλληλα χημικά καθαρισμού μπορεί να επηρεάσουν την επιφάνεια του ιμάντα και να μειώσουν τη σταθερότητα κατά τη μεταφορά.

Μια κακώς ευθυγραμμισμένη τροχαλία ή ράγα μπορεί να πιέσει τον ιμάντα προς τη μία πλευρά. Αυτό μπορεί να δημιουργήσει ανομοιόμορφη φθορά των άκρων, ανώμαλη τριβή, παραμόρφωση ιμάντα και ασταθή κίνηση PCB.

Μικρές βίδες, καλώδια εξαρτημάτων, θραύσματα PCB, ταινία, υπολείμματα συσκευασίας και άλλα ξένα αντικείμενα μπορεί να παγιδευτούν μεταξύ του ιμάντα και της τροχαλίας.

Η μακροχρόνια έκθεση σε θερμότητα, άμεσο ηλιακό φως, όζον, υγρασία, λάδι ή ακατάλληλα χημικά μπορεί να επηρεάσει το υλικό του ιμάντα κατά τη λειτουργία ή την αποθήκευση.

Δύο μεταφορικοί ιμάντες μπορεί να μοιάζουν, αλλά έχουν διαφορετική περιφέρεια, πλάτος, πάχος, δομή επιφάνειας ή θέσεις εγκατάστασης. Η εγκατάσταση ενός λανθασμένου μοντέλου μπορεί να προκαλέσει κακή εφαρμογή ή αστοχία του μεταφορέα.

Το KLW-M917H-00 παρέχει μια στοχευμένη λύση αντικατάστασης για το αντίστοιχο σύστημα μεταφοράς YSM20. Όταν επιλεγεί και εγκατασταθεί σωστά, ο ιμάντας βοηθά στην ανάκτηση σταθερής κίνησης PCB και υποστηρίζει τη συνεχή παραγωγή SMT.

Η αντικατάσταση του ιμάντα μπορεί να είναι πιο οικονομική και αποτελεσματική από την αντικατάσταση της πλήρους ράγας μεταφοράς ή του συγκροτήματος μεταφοράς. Ωστόσο, η αιτία της μη φυσιολογικής φθοράς του ιμάντα θα πρέπει να εντοπιστεί πριν από την εγκατάσταση του νέου εξαρτήματος.

Παρακαλούμε δώστε τα ακόλουθα στοιχεία πριν παραγγείλετε:

• Αριθμός ανταλλακτικού: KLW-M917H-00.
• Σήμανση προϊόντος: ΖΩΝΗ 1, ΜΕΤΑΦΟΡΙΚΗ.
• Ολοκληρωμένο μοντέλο μηχανής.
• Αριθμός σειράς μηχανήματος.
• Θέση τοποθέτησης μεταφορέα.
• Απαιτούμενη ποσότητα.
• Παλιές φωτογραφίες ζωνών.
• Περιφέρεια ζώνης.
• Πλάτος ζώνης.
• Πάχος ιμάντα.
• Προφίλ επιφάνειας.
• Απαιτούμενο επίπεδο ποιότητας.
• Χώρα προορισμού.

Η παροχή ολοκληρωμένων πληροφοριών συμβάλλει στη μείωση του κινδύνου επιλογής μιας οπτικά παρόμοιας αλλά διαφορετικής διαστάσεων ζώνης.

Οι διαστάσεις του μεταφορικού ιμάντα μπορεί να διαφέρουν ανάλογα με τη διαμόρφωση του μηχανήματος, την τεχνική αναθεώρηση, τη θέση του μεταφορέα ή την παρτίδα παραγωγής. Η τελική επιλογή θα πρέπει να βασίζεται στη λίστα εξαρτημάτων του μηχανήματος, στη σήμανση της αρχικής ζώνης, στον αριθμό σειράς του μηχανήματος ή στις φυσικές μετρήσεις.

Μην επιλέγετε το προϊόν μόνο σύμφωνα με το χρώμα της ζώνης, τις φωτογραφίες ή παρόμοιο πρόθεμα εξαρτήματος.

Τα μοντέλα που αναφέρονται παραπάνω ανήκουν σε σχετικές εφαρμογές μεταφοράς SMT, αλλά δεν θα πρέπει να αντιμετωπίζονται αυτόματα ως εναλλάξιμα μέρη.

Πριν αντικαταστήσετε ένα μοντέλο με άλλο, συγκρίνετε:

• Μοντέλο μηχανής.
• Αριθμός σειράς μηχανήματος.
• Κατεύθυνση μεταφορέα.
• Θέση εγκατάστασης.
• Περιφέρεια ζώνης.
• Πλάτος ζώνης.
• Πάχος ιμάντα.
• Δομή επιφάνειας.
• Κοινό σχέδιο.
• Γνήσια σήμανση ανταλλακτικών.

Ο μεταφορικός ιμάντας KLW-M917H-00 είναι κατάλληλος για εφαρμογές μεταφοράς και συντήρησης PCB σε περιβάλλοντα αυτοματοποιημένης συναρμολόγησης ηλεκτρονικών.

Η ζώνη μπορεί να χρησιμοποιηθεί σε γραμμές παραγωγής που κατασκευάζουν:

• Καταναλωτικά ηλεκτρονικά είδη.
• Βιομηχανικοί πίνακες ελέγχου.
• Ηλεκτρονικές μονάδες αυτοκινήτου.
• Συσκευές επικοινωνίας.
• Προϊόντα φωτισμού LED.
• Συγκροτήματα τροφοδοσίας.
• Πίνακες ελέγχου οικιακών συσκευών.
• Ιατρικά ηλεκτρονικά προϊόντα.
• Εξοπλισμός ασφαλείας.
• Συσκευές δικτύου.
• Έξυπνος εξοπλισμός.
• Προϊόντα οργάνων.
• Πλακέτες περιφερειακών υπολογιστών.
• Πρωτότυπα συγκροτήματα PCB.
• Ηλεκτρονικά προϊόντα υψηλής μίξης.

Το σύστημα ελέγχου του μηχανήματος ενεργοποιεί τον κινητήρα του μεταφορέα όταν λαμβάνεται εντολή μεταφοράς PCB.

Ο κινητήρας μεταφέρει ισχύ στην τροχαλία του μεταφορέα ή στον σχετικό μηχανισμό μετάδοσης.

Το KLW-M917H-00 κινείται συνεχώς γύρω από την καθορισμένη διαδρομή τροχαλίας του μέσα στο μηχάνημα.

Τα άκρα PCB στηρίζονται στον αριστερό και τον δεξιό μεταφορικό ιμάντα που είναι εγκατεστημένος κατά μήκος του συστήματος σιδηροτροχιών.

Η ισορροπημένη ταχύτητα και τάση ιμάντα βοηθούν στη μεταφορά του PCB σε ευθεία και ελεγχόμενη κατεύθυνση.

Οι αισθητήρες αναγνωρίζουν την άφιξη PCB, την κατάσταση μεταφοράς, το σημείο στάσης και την κατάσταση εκφόρτωσης.

Ο μεταφορέας μετακινεί την πλακέτα στην απαιτούμενη θέση για σύσφιξη, ευθυγράμμιση και τοποθέτηση εξαρτημάτων.

Αφού ολοκληρωθεί η τοποθέτηση, ο μεταφορέας μεταφέρει την πλακέτα στο επόμενο μηχάνημα παραγωγής ή στο επόμενο σταθμό εργασίας.

Ένας σωστά τοποθετημένος ιμάντας βοηθά στη διατήρηση της ομαλής κίνησης PCB μέσω του συστήματος μεταφοράς.

Η κατάλληλη επιφανειακή τριβή υποστηρίζει αξιόπιστη μεταφορά σανίδων κατά τη διάρκεια επαναλαμβανόμενων κύκλων παραγωγής.

Οι σωστές διαστάσεις και η τάση βοηθούν τον ιμάντα να παραμείνει ευθυγραμμισμένος γύρω από τις τροχαλίες του μεταφορέα.

Ο ιμάντας μπορεί να αντικατασταθεί χωριστά χωρίς να αγοράσετε το πλήρες συγκρότημα του μεταφορέα.

Η διατήρηση μιας επαληθευμένης εφεδρικής ζώνης σε απόθεμα μπορεί να μειώσει τον χρόνο επείγουσας επισκευής.

Το προϊόν είναι κατάλληλο για αντικατάσταση ενός τεμαχίου, απογραφή εργοστασιακής συντήρησης και παραγγελίες διανομέα.

Ελέγξτε εάν ο αρχικός ιμάντας, η λίστα εξαρτημάτων μηχανής ή το αρχείο συντήρησης προσδιορίζουν σαφώς το KLW-M917H-00.

Μην παραβλέπετε το πρόθεμα, το επίθημα ή τον αριθμό αναθεώρησης.

Αυτό το προϊόν προορίζεται κυρίως για την αντίστοιχη εφαρμογή μεταφοράς σε εξοπλισμό YSM20.

Ένας παρόμοιος ιμάντας που χρησιμοποιείται σε YSM20R, YS24 ή σε άλλο μηχάνημα μπορεί να έχει διαφορετικό αριθμό εξαρτήματος ή διάσταση.

Προσδιορίστε την ακριβή θέση της ζώνης, όπως:

• Είσοδος μεταφορέα.
• Τμήμα εσωτερικού μεταφορέα.
• Μεταφορέας εξόδου.
• Αριστερή ράγα.
• Ράγα δεξιά.
• Μπροστινός μεταφορέας.
• Πίσω μεταφορέας.
• Ειδική διαμόρφωση μηχανήματος.

Οι αναθεωρήσεις μηχανικής μηχανικής ενδέχεται να αλλάξουν το εφαρμοστέο στοιχείο. Ο σειριακός αριθμός βοηθά στην επαλήθευση της σωστής έκδοσης του μηχανήματος.

Μετρήστε και καταγράψτε:

Οι χρήσιμες φωτογραφίες περιλαμβάνουν:

• Πλήρης αφαίρεση ζώνης.
• Σήμανση με αριθμό ζώνης.
• Άρθρωση ζώνης.
• Επιφάνεια ζώνης.
• Μέτρηση πλάτους.
• Μέτρηση πάχους.
• Μέτρηση περιφέρειας.
• Χώρος εγκατάστασης μεταφορέων.
• Πινακίδα μηχανήματος.

Η διαθέσιμη προμήθεια μπορεί να περιλαμβάνει:

• Πρωτότυπο νέο προϊόν.
• Πιστοποιημένο συμβατό προϊόν.
• Ποσότητα δείγματος.
• Απόθεμα συντήρησης.
• Αντικατάσταση έκτακτης ανάγκης.
• Τακτική παροχή παρτίδων.

Προσδιορίστε με σαφήνεια το απαιτούμενο επίπεδο ποιότητας στο ερώτημα.

• Σταματήστε το μηχάνημα σύμφωνα με τις εργοστασιακές διαδικασίες ασφαλείας.
• Αποσυνδέστε την απαιτούμενη πηγή ρεύματος.
• Φωτογραφίστε την αρχική διαδρομή της ζώνης.
• Καταγράψτε τη θέση ρύθμισης τάσης.
• Επιβεβαιώστε τη διάταξη της αριστερής και της δεξιάς ζώνης.
• Επιθεωρήστε τους κοντινούς αισθητήρες και τα καλώδια.
• Καθαρίστε τη διαδρομή του μεταφορέα.

• Μην στρίβετε τη ζώνη.
• Μην το διπλώνετε απότομα.
• Μην χρησιμοποιείτε αιχμηρά εργαλεία για να το πιέσετε πάνω από μια τροχαλία.
• Μην το τεντώνετε υπερβολικά.
• Μην απλώνετε γράσο ή λάδι στην επιφάνεια του ιμάντα.
• Επιβεβαιώστε τη σωστή δρομολόγηση γύρω από όλες τις τροχαλίες.
• Ρυθμίστε ομοιόμορφα και τις δύο πλευρές του μεταφορέα.

• Περιστρέψτε τον μεταφορέα χειροκίνητα όταν επιτρέπεται.
• Ελέγξτε ότι ο ιμάντας δεν έρχεται σε επαφή με τη ράγα.
• Λειτουργήστε το μηχάνημα σε χαμηλή ταχύτητα.
• Παρατηρήστε την παρακολούθηση και την ένταση.
• Ελέγξτε για μη φυσιολογικό θόρυβο.
• Δοκιμή με κατάλληλο PCB.
• Ελέγξτε ξανά την τάση μετά την αρχική λειτουργία.

Αποθηκεύστε το προϊόν:

• Σε ένα καθαρό και στεγνό δωμάτιο.
• Μακριά από το άμεσο ηλιακό φως.
• Μακριά από την υπερβολική ζέστη.
• Μακριά από λάδια και επιθετικές χημικές ουσίες.
• Μακριά από αιχμηρά μεταλλικά αντικείμενα.
• Χωρίς σφιχτό δίπλωμα.
• Χωρίς βαριά συμπίεση.
• Εσωτερική σφραγισμένη προστατευτική συσκευασία.

Πριν από την αποστολή, η επιθεώρηση μπορεί να περιλαμβάνει τα ακόλουθα στοιχεία.

• Καθαριότητα επιφάνειας.
• Κατάσταση άκρης.
• Ορατές ρωγμές.
• Μη φυσιολογική παραμόρφωση.
• Κοινή εμφάνιση.
• Κατάσταση συσκευασίας.

• Περιφέρεια.
• Πλάτος.
• Πάχος.
• Σύγκριση με επιβεβαιωμένες πληροφορίες παραγγελίας.

• Ευκαμψία.
• Κοινή συνέχεια.
• Ομοιομορφία επιφάνειας.
• Γενικό σχήμα ζώνης.

• Αριθμός ανταλλακτικού.
• Όνομα προϊόντος.
• Ποσότητα.
• Αναφορά αγοράς πελάτη.
• Απαίτηση ποιότητας.
• Ετικέτα συσκευασίας.

Οι απαιτήσεις επιθεώρησης μπορούν να συζητηθούν πριν από την επιβεβαίωση της παραγγελίας.

Κάθε ζώνη μπορεί να συσκευαστεί σε σφραγισμένη σακούλα για να την προστατεύει από τη σκόνη, την υγρασία και τη μόλυνση της επιφάνειας.

Ο ιμάντας είναι τοποθετημένος χωρίς απότομη αναδίπλωση ή υπερβολική πίεση για να διατηρεί το αρχικό του σχήμα κατά τη μεταφορά.

Ένα ενισχυμένο χαρτοκιβώτιο χρησιμοποιείται σύμφωνα με την ποσότητα αποστολής, τον προορισμό και τη μέθοδο μεταφοράς.

• Διεθνής ταχυμεταφορέας.
• Αεροπορικές μεταφορές.
• Θαλάσσιες μεταφορές.
• Αποστολέας διορισμένος από τον πελάτη.
• Ενοποιημένη αποστολή με άλλα ανταλλακτικά SMT.

Οι ετικέτες μπορεί να περιλαμβάνουν:

• Όνομα προϊόντος.
• Αριθμός ανταλλακτικού.
• Ποσότητα.
• Αριθμός παραγγελίας αγοράς.
• Αναφορά πελάτη.
• Κατάσταση επιθεώρησης.
• Ημερομηνία συσκευασίας.

Το KLW-M917H-00 χρησιμοποιείται κυρίως ως μεταφορικός ιμάντας μεταφοράς για το αντίστοιχο τμήμα μεταφορικής βάσης YSM20 SMT. Δώστε τον αριθμό σειράς του μηχανήματος και τις φωτογραφίες εγκατάστασης για να επιβεβαιώσετε την ακριβή εφαρμογή.

Οι δύο αναφορές ανήκουν σε μια σχετική σειρά μεταφορικών ταινιών, αλλά δεν θα πρέπει να υποτίθεται ότι υπάρχει άμεση εναλλαξιμότητα. Συγκρίνετε την έκδοση του μηχανήματος, τις διαστάσεις του ιμάντα, τη θέση εγκατάστασης, τη δομή της επιφάνειας και την τεκμηρίωση των γνήσιων ανταλλακτικών.

Δώστε τον αριθμό ανταλλακτικού, το μοντέλο του μηχανήματος, τον αριθμό σειράς του μηχανήματος, την απαιτούμενη ποσότητα, τη θέση του μεταφορέα, τις φωτογραφίες παλιάς ταινίας, την περιφέρεια, το πλάτος, το πάχος, τη χώρα προορισμού και το απαιτούμενο επίπεδο ποιότητας.

Όταν οι ζευγαρωμένοι ιμάντες έχουν παρόμοιο χρόνο σέρβις και φθορά, η αντικατάσταση και των δύο μπορεί να βοηθήσει στη διατήρηση της ισορροπημένης κίνησης. Η τελική απόφαση θα πρέπει να βασίζεται στη φυσική κατάσταση, τις απαιτήσεις συντήρησης του μηχανήματος και την απόδοση του μεταφορέα.

Πιθανές αιτίες περιλαμβάνουν ανομοιόμορφη τάση, κακή ευθυγράμμιση της τροχαλίας, επαφή ράγας, εσφαλμένη δρομολόγηση, ζημιά στο ρουλεμάν, μόλυνση ή ακατάλληλη προδιαγραφή ιμάντα. Η μηχανική αιτία θα πρέπει να διορθωθεί πριν συνεχιστεί η λειτουργία.

Στείλτε το ερώτημά σας με τις ακόλουθες πληροφορίες για ταχύτερη επιβεβαίωση:

• Αριθμός ανταλλακτικού: KLW-M917H-00.
• Μοντέλο μηχανής.
• Αριθμός σειράς μηχανήματος.
• Θέση μεταφορέα.
• Απαιτούμενη ποσότητα.
• Πρωτότυπη ή συμβατή απαίτηση ποιότητας.
• Διαστάσεις ζώνης.
• Φωτογραφίες από παλιά ζώνη.
• Χώρα προορισμού.
• Απαιτούμενη ημερομηνία παράδοσης.

Παραγγελίες δειγμάτων, ποσότητες συντήρησης, παραγγελίες μεικτών ανταλλακτικών SMT και τακτικές αγορές από το εργοστάσιο είναι ευπρόσδεκτες. Η διαθεσιμότητα των προϊόντων, οι μετρήσεις, οι απαιτήσεις ποιότητας, οι λεπτομέρειες επιθεώρησης, η συσκευασία και τα χρονοδιαγράμματα παράδοσης μπορούν να επιβεβαιωθούν πριν από την τοποθέτηση της παραγγελίας.
