JUKI 40107797 40046935 40046936 40046937 40075460 SMT Μεταφορικές Ιμάντες

JUKI 40107797 40046935 40046936 40046937 40075460 SMT Μεταφορικές Ιμάντες

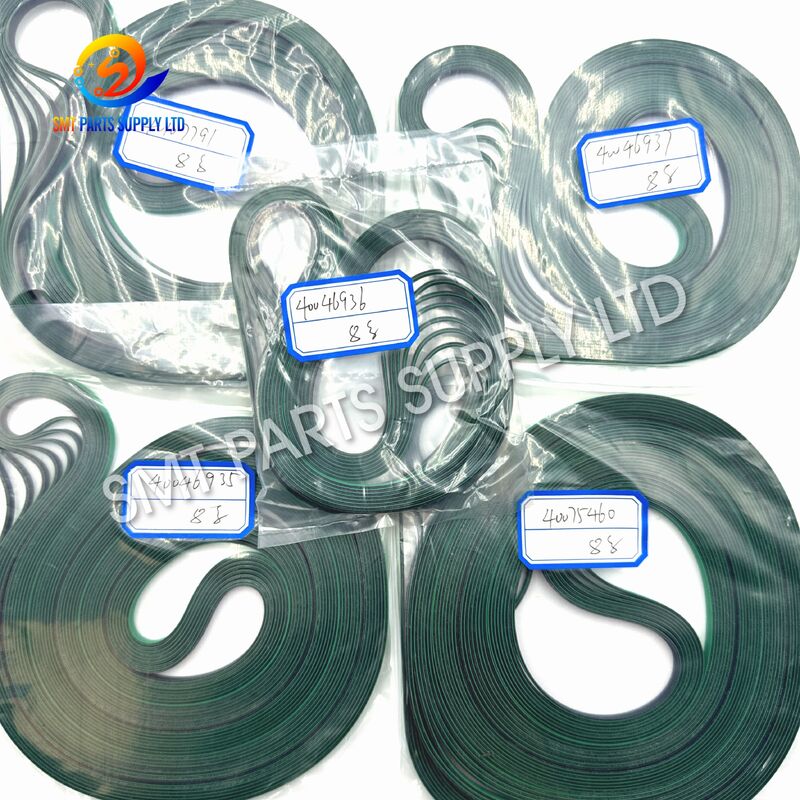

Οι ιμάντες μεταφοράς JUKI 40107797, 40046935, 40046936, 40046937 και 40075460 SMT έχουν σχεδιαστεί για τμήματα μεταφοράς PCB σε συμβατό εξοπλισμό τοποθέτησης στην επιφάνεια. Αυτές οι ζώνες υποστηρίζουν σταθερή φόρτωση σανίδας, εσωτερική μεταφορά, τοποθέτηση και εκφόρτωση κατά τη συνεχή παραγωγή SMT.

Η ομάδα προϊόντων περιλαμβάνει διαφορετικές θέσεις και διαμορφώσεις ζώνης και όχι μία ζώνη γενικής χρήσης. Οι επαληθευμένες αναφορές περιλαμβάνουν 40046935 Μεταφορική ταινία S, 40046936 Μεταφορική ταινία J, 40046937 Μεταφορική ταινία εισόδου/εξόδου και 40075460 Μεταφορική ταινία S(E). Οι τρεις πρώτες αναφορές συνδέονται συνήθως με συγκροτήματα μεταφορέων FX-3 και FX-3RA, ενώ το 40075460 αναφέρεται συνήθως ως μεταφορικός ιμάντας S(E)250 ή S(E)350 για επιλεγμένες διαμορφώσεις JX και σχετικών μηχανημάτων. Η συμβατότητα πρέπει πάντα να επιβεβαιώνεται χρησιμοποιώντας το μοντέλο του μηχανήματος, τις προδιαγραφές ράγας, την αρχική ετικέτα ζώνης, τις διαστάσεις του ιμάντα και τη θέση εγκατάστασης.

Αυτές οι ανταλλακτικές ζώνες είναι κατάλληλες για προληπτική συντήρηση, επισκευές έκτακτης ανάγκης, ανακατασκευή γραμμής παραγωγής και απόθεμα ανταλλακτικών. Στείλτε μας το μοντέλο του μηχανήματος, τον αριθμό του αρχικού ανταλλακτικού, τη φωτογραφία ζώνης και τις διαστάσεις σας για ταχύτερη αναγνώριση και προσφορά.

Οι λίστες δημόσιων ανταλλακτικών προσδιορίζουν το 40046935 ως Μεταφορική ταινία S, το 40046936 ως Μεταφορική Ιμάντα J και το 40046937 ως Μεταφορικό ιμάντα εισόδου/εξόδου για εξοπλισμό FX-3 ή FX-3RA. Οι δημόσιοι κατάλογοι προσδιορίζουν επίσης το 40075460 ως Μεταφορική ταινία S(E)250 ή S(E)350.

Οι μεταφορικές ταινίες SMT λειτουργούν συνεχώς υπό επαναλαμβανόμενες αλλαγές φόρτισης, τάσης, τριβής και θερμοκρασίας. Αν και ο ιμάντας μπορεί να φαίνεται απλός, η κατάστασή του επηρεάζει άμεσα τη σταθερότητα μεταφοράς PCB και τη διαθεσιμότητα του μηχανήματος.

Η επιφάνεια του ιμάντα γίνεται σταδιακά λεία, γυαλισμένη, ραγισμένη ή τοπικά κατεστραμμένη. Η μειωμένη τριβή μπορεί να προκαλέσει την ολίσθηση του PCB κατά τη φόρτωση ή την εκφόρτωση.

Οι πολλές ώρες λειτουργίας μπορεί να προκαλέσουν τέντωμα της ζώνης. Ένας επιμήκης ιμάντας μπορεί να χάσει τη σωστή τάση και μπορεί να κινηθεί άνισα γύρω από την τροχαλία κίνησης και οδήγησης.

Λανθασμένη παρακολούθηση, κατεστραμμένες τροχαλίες, υπερβολική τάση ή κακώς ευθυγραμμισμένες ράγες μπορεί να φθείρουν τις άκρες του ιμάντα. Το ξεφτισμένο υλικό μπορεί να δημιουργήσει σωματίδια ή να επηρεάσει τους κοντινούς μηχανισμούς.

Η σκόνη, το λιπαντικό, τα υπολείμματα κόλλας και η μόλυνση της παραγωγής μπορούν να μειώσουν το κράτημα της ζώνης. Η μόλυνση μπορεί επίσης να αυξήσει την ανομοιόμορφη φθορά μεταξύ της αριστερής και της δεξιάς ράγας μεταφοράς.

Μια ζώνη που είναι πολύ χαλαρή μπορεί να γλιστρήσει ή να πηδήξει. Ένας πολύ σφιχτός ιμάντας μπορεί να υπερφορτώσει τα ρουλεμάν, τις τροχαλίες, τους άξονες ή τους κινητήρες μεταφοράς.

Η τοποθέτηση νέου ιμάντα χωρίς έλεγχο της διαδρομής της τροχαλίας μπορεί να προκαλέσει πρόωρη βλάβη του ιμάντα. Η κακή ευθυγράμμιση μπορεί να πιέσει τη ζώνη προς τη μία πλευρά και να καταστρέψει την άκρη της ζώνης.

Οι ζώνες με παρόμοιο χρώμα και εμφάνιση μπορεί να έχουν διαφορετικό μήκος, πλάτος, πάχος, υφή επιφάνειας, δομή αρμού ή θέση εφαρμογής. Η επιλογή μόνο βάσει εμφάνισης μπορεί να οδηγήσει σε αποτυχία εγκατάστασης.

Η σωστή λύση αντικατάστασης ξεκινά με ακριβή αναγνώριση. Κάθε ζώνη πρέπει να ταιριάζει με τον αρχικό αριθμό εξαρτήματος, τη διαμόρφωση του μηχανήματος, τη θέση του μεταφορέα και τις φυσικές διαστάσεις.

Η διαδικασία προμήθειας μπορεί να υποστηρίξει τις ακόλουθες μεθόδους αναγνώρισης:

Για τα 40046935, 40046936 και 40046937, οι τυπικές περιγραφές εξαρτημάτων και η συσχέτιση FX-3/FX-3RA τεκμηριώνονται σε δημόσιους καταλόγους ανταλλακτικών. Για το 40075460, οι καταχωρίσεις μπορεί να περιγράφουν τον ιμάντα ως S(E)250 ή S(E)350, επομένως το πλάτος του μεταφορέα και η διαμόρφωση του μηχανήματος θα πρέπει να αναφέρονται στο ερώτημα.

Για το 40107797, στείλτε μια φωτογραφία της αρχικής ετικέτας. Οι δημόσιες καταχωρίσεις προσδιορίζουν πιο συχνά την ομάδα μεταφορικών ταινιών JX ως 40107791, 40107792 και 40107793 για μηχανές JX-200 και JX-300.

Η ίδια οικογένεια μηχανημάτων μπορεί να χρησιμοποιεί διαφορετικούς ιμάντες σύμφωνα με το πλάτος του μεταφορέα, τη θέση της ράγας, την έκδοση παραγωγής και τη μηχανική διαμόρφωση. Οι διαστάσεις δεν πρέπει να αντιγράφονται από άλλη ζώνη μόνο επειδή το χρώμα ή η εμφάνιση είναι παρόμοια.

Για ακριβή προσφορά, δώστε:

1. Ολοκληρωμένο μοντέλο μηχανής.
2. Σειριακός αριθμός μηχανήματος όταν είναι διαθέσιμος.
3. Γνήσιος αριθμός ανταλλακτικού ζώνης.
4. Θέση τοποθέτησης ζώνης.
5. Πλάτος ζώνης.
6. Πάχος ιμάντα.
7. Περιφέρεια ζώνης.
8. Καθαρές φωτογραφίες και από τις δύο πλευρές.
9. Φωτογραφία της άρθρωσης της ζώνης.
10. Απαιτούμενη ποσότητα και προτιμώμενη κατάσταση.

Αυτοί οι μεταφορικοί ιμάντες SMT χρησιμοποιούνται σε συγκροτήματα μεταφοράς PCB όπου απαιτείται σταθερή, συγχρονισμένη κίνηση.

• Εργοστάσια υπηρεσιών κατασκευής ηλεκτρονικών.
• Εγκαταστάσεις συναρμολόγησης PCB.
• Γραμμές παραγωγής ηλεκτρονικών ειδών ευρείας κατανάλωσης.
• Συναρμολόγηση ηλεκτρονικών αυτοκινήτων.
• Βιομηχανικός έλεγχος κατασκευή PCB.
• Παραγωγή ηλεκτρονικών ειδών LED και φωτισμού.
• Συναρμολόγηση εξοπλισμού επικοινωνίας.
• Κατασκευή ιατρικών ηλεκτρονικών.
• Συνεργεία ανακαίνισης μηχανημάτων SMT.
• Διανομείς ανταλλακτικών και πάροχοι συντήρησης.

Ο κινητήρας του μεταφορέα μεταφέρει την περιστροφική δύναμη στην τροχαλία κίνησης. Η τροχαλία κινεί τον ιμάντα κατά μήκος της σιδηροτροχιάς μεταφοράς και η επιφάνεια τριβής του ιμάντα μεταφέρει το PCB από τις άκρες του.

Η πλήρης ακολουθία λειτουργίας περιλαμβάνει γενικά τα ακόλουθα στάδια:

Η σταθερή λειτουργία εξαρτάται από περισσότερα από τον ιμάντα μόνο. Τα ακόλουθα εξαρτήματα πρέπει να ελέγχονται κατά την αντικατάσταση:

• Τροχαλία κίνησης.
• Τροχαλία ρελαντί.
• Κινητήρας μεταφοράς.
• Ρουλεμάν.
• Οδηγοί τροχοί.
• Ευθυγράμμιση σιδηροτροχιών.
• Μηχανισμός τάνυσης.
• Αισθητήρες PCB.
• Μηχανισμός πώματος.
• Συγχρονισμός αριστερού και δεξιού μεταφορέα.

Ένας ιμάντας αντικατάστασης υψηλής ποιότητας μπορεί να εξακολουθεί να φθείρεται γρήγορα όταν μια τροχαλία είναι κατεστραμμένη ή η ράγα δεν είναι ευθυγραμμισμένη. Η επιθεώρηση της πλήρους διαδρομής του μεταφορέα συμβάλλει στην παράταση της διάρκειας ζωής.

Χρησιμοποιήστε τον αριθμό που είναι τυπωμένος στη συσκευασία του ιμάντα, στη λίστα εξαρτημάτων του μηχανήματος, στο αρχείο συντήρησης ή στην αρχική ετικέτα.

Μην βασίζεστε μόνο στο όνομα του μηχανήματος. Ένα μηχάνημα μπορεί να χρησιμοποιεί πολλούς μεταφορικούς ιμάντες σε διαφορετικές θέσεις.

Επιβεβαιώστε εάν ο ιμάντας είναι τοποθετημένος στα:

• Μεταφορέας εισόδου.
• Μεταφορέας εξόδου.
• Κύριος μεταφορέας.
• S τμήμα μεταφορέα.
• J μεταφορικό τμήμα.
• τμήμα S(E)250.
• τμήμα S(E)350.
• Αριστερή ράγα.
• Δεξιά ράγα.
• Μονάδα εσωτερικής μεταφοράς.

Για παράδειγμα, τα 40046935, 40046936 και 40046937 συσχετίζονται δημόσια με συγκροτήματα μεταφορέων FX-3 και FX-3RA. Η αναφορά 40075460 περιγράφεται συνήθως ως μεταφορικός ιμάντας S(E)250 ή S(E)350, με την εφαρμογή να ποικίλλει ανάλογα με τη διαμόρφωση του μηχανήματος.

Μετρήστε τη ζώνη χωρίς υπερβολικό τέντωμα.

Ελέγξτε εάν η ζώνη έχει:

• Μια λεία ή ανάγλυφη επιφάνεια.
• Ενισχυμένα στρώματα υφάσματος.
• Μια ορατή άρθρωση.
• Μια κατευθυντική επιφάνεια.
• Ένα ειδικό προφίλ άκρων.
• Εκτύπωση ή σήματα αναγνώρισης.
• Διαφορετικές εσωτερικές και εξωτερικές επιφάνειες.

Οι αξιόπιστες δημόσιες καταχωρίσεις για ιμάντες της σειράς JX εμφανίζουν συνήθως τα 40107791, 40107792 και 40107793. Επομένως, στο 40107797 δεν πρέπει να εκχωρείται μοντέλο μηχανής ή θέση ζώνης χωρίς πρωτότυπη ετικέτα ή φυσική επιβεβαίωση.

Μια πλήρης έρευνα μας βοηθά να υποβάλουμε προσφορές πιο γρήγορα και να μειώσουμε τα σφάλματα επιλογής.

Προτεινόμενη μορφή ερωτήματος:

• Μοντέλο μηχανής:
• Αριθμός σειράς μηχανήματος:
• Απαιτούμενος αριθμός ανταλλακτικού:
• Θέση ζώνης:
• Πλάτος μεταφορέα:
• Διαστάσεις ζώνης:
• Αρχική ή συμβατή κατάσταση:
• Απαιτούμενη ποσότητα:
• Χώρα παράδοσης:
• Συνημμένες φωτογραφίες προϊόντος: Ναι/Όχι

1. Απενεργοποιήστε και απομονώστε την τροφοδοσία του μηχανήματος.
2. Καταγράψτε την αρχική διαδρομή του ιμάντα.
3. Φωτογραφίστε τις θέσεις της τροχαλίας και του εντατήρα.
4. Ελέγξτε τον νέο αριθμό ανταλλακτικού ζώνης.
5. Συγκρίνετε τις διαστάσεις της νέας και της παλιάς ζώνης.
6. Καθαρίστε τις επιφάνειες της τροχαλίας.
7. Επιθεωρήστε τα ρουλεμάν και τους τροχούς οδήγησης.
8. Αφαιρέστε ξένα υλικά από τη ράγα.
9. Ελέγξτε εάν οι δύο πλευρές του μεταφορέα απαιτούν αντικατάσταση.
10. Προετοιμάστε τα σωστά εργαλεία σύμφωνα με το εγχειρίδιο συντήρησης.

• Αποφύγετε να στρίβετε ή να διπλώνετε απότομα τη ζώνη.
• Διατηρήστε την επιφάνεια τρεξίματος καθαρή.
• Τοποθετήστε τον ιμάντα σύμφωνα με την αρχική διαδρομή.
• Βεβαιωθείτε ότι ο ιμάντας είναι κεντραρισμένος σε κάθε τροχαλία.
• Εφαρμόστε ισορροπημένη ένταση.
• Περιστρέψτε τον μεταφορέα χειροκίνητα πριν τροφοδοτήσετε το μηχάνημα.
• Ελέγξτε ότι ο ιμάντας δεν έρχεται σε επαφή με την άκρη της ράγας.
• Επιβεβαιώστε ότι οι αισθητήρες και τα καλώδια παραμένουν στην αρχική τους θέση.

Η εγκατάσταση πρέπει να ολοκληρώνεται από εκπαιδευμένο προσωπικό συντήρησης σύμφωνα με τις διαδικασίες ασφαλείας του κατασκευαστή του μηχανήματος.

Κάθε αποστολή μπορεί να ελεγχθεί σύμφωνα με την επιβεβαιωμένη προδιαγραφή αγοράς.

Μετά την παραλαβή των εμπορευμάτων, συγκρίνετε:

• Ετικέτα συσκευασίας.
• Αριθμός ανταλλακτικού.
• Πλάτος ζώνης.
• Περιφέρεια ζώνης.
• Επιφάνεια ζώνης.
• Κοινή θέση.
• Κατεύθυνση εγκατάστασης.
• Ποσότητα παραγγελίας.
• Φυσική κατάσταση.
• Συμβατότητα με τον ιμάντα που αφαιρέθηκε.

Μην τοποθετείτε τον ιμάντα όταν ο αριθμός εξαρτήματος ή οι διαστάσεις διαφέρουν από το αρχικό δείγμα. Επικοινωνήστε πρώτα με τον προμηθευτή για επιβεβαίωση.

Οι ζώνες θα πρέπει να συσκευάζονται χωρίς σοβαρό δίπλωμα ή συμπίεση. Η ατομική προστατευτική συσκευασία βοηθά στην αποφυγή μόλυνσης, παραμόρφωσης και ζημιάς στην επιφάνεια κατά τη διεθνή μεταφορά.

• Φυλάσσεται σε καθαρό και στεγνό περιβάλλον.
• Αποφύγετε το άμεσο ηλιακό φως.
• Κρατήστε το μακριά από εξοπλισμό υψηλής θερμοκρασίας.
• Αποτρέψτε την επαφή με λάδια και επιθετικές χημικές ουσίες.
• Μην τοποθετείτε βαριά αντικείμενα στη ζώνη.
• Αποφύγετε να διπλώσετε απότομα τη ζώνη.
• Φυλάξτε την πρωτότυπη ετικέτα αναγνώρισης.
• Χρησιμοποιήστε πρώτα παλαιότερο απόθεμα.
• Επιθεωρήστε τους αποθηκευμένους ιμάντες πριν την εγκατάσταση.
• Διατηρήστε αρχείο του αριθμού ανταλλακτικού και της εφαρμογής του μηχανήματος.

Όχι. Είναι διαφορετικές αναφορές ιμάντων που χρησιμοποιούνται σε διαφορετικές θέσεις μεταφοράς. Οι λίστες δημόσιων ανταλλακτικών προσδιορίζουν το 40046935 ως Μεταφορική Ζώνη S, 40046936 ως Μεταφορική Ζώνη J και 40046937 ως Μεταφορικό ιμάντα εισόδου/εξόδου για εξοπλισμό FX-3 και FX-3RA.

Το 40075460 αναγνωρίζεται συνήθως ως Μεταφορικός Ιμάντας S(E)250 ή S(E)350. Οι δημόσιες λίστες το συσχετίζουν με επιλεγμένες JX-300/JX-350 και σχετικές διαμορφώσεις μηχανών. Επιβεβαιώστε το πλάτος του μεταφορέα, το μοντέλο μηχανής και τον αρχικό ιμάντα πριν την παραγγελία.

Δεν επιβεβαιώνεται από τις αξιόπιστες δημόσιες παραπομπές που εξετάστηκαν για αυτήν τη σελίδα προϊόντος. Οι αριθμοί ζώνης της σειράς JX που αναφέρονται συνήθως είναι 40107791, 40107792 και 40107793. Στείλτε την αρχική ετικέτα ή επιβεβαιώστε εάν το 40107797 είναι σφάλμα πληκτρολόγησης.

Δώστε το μοντέλο του μηχανήματος, τον αρχικό αριθμό εξαρτήματος, τη θέση, το πλάτος, την περιφέρεια, το πάχος, την απαιτούμενη ποσότητα και καθαρές φωτογραφίες του παλιού ιμάντα. Για το 40075460, καθορίστε επίσης εάν η διαμόρφωση του μεταφορέα είναι S(E)250 ή S(E)350.

Ο όρος προμήθειας μπορεί να προσδιοριστεί σύμφωνα με τη διαθεσιμότητα και τις απαιτήσεις των πελατών. Δηλώστε εάν χρειάζεστε γνήσια νέα ή συμβατά νέα ανταλλακτικά. Όλες οι λεπτομέρειες συμβατότητας θα πρέπει να επιβεβαιωθούν πριν από την πληρωμή και την αποστολή.

Χρειάζεστε βοήθεια για τον εντοπισμό της σωστής μεταφορικής ταινίας SMT;

Στείλτε μας τις παρακάτω πληροφορίες για γρήγορη προσφορά:

• Απαιτούμενος αριθμός ανταλλακτικού.
• Μοντέλο μηχανής.
• Θέση μεταφορέα.
• Διαστάσεις ζώνης.
• Πρωτότυπες φωτογραφίες ζωνών.
• Απαιτούμενη ποσότητα.
• Χώρα προορισμού.

Επικοινωνήστε μαζί μας για τα JUKI 40046935, 40046936, 40046937, 40075460 και άλλες ερωτήσεις για τον μεταφορικό ιμάντα SMT. Για την αναφορά 40107797, επισυνάψτε την αρχική ετικέτα ή τις πληροφορίες του μηχανήματος, ώστε να μπορεί να επαληθευτεί η σωστή ζώνη πριν από την προσφορά.

Σημείωση εμπορικού σήματος:Τα ονόματα μοντέλων και οι αριθμοί ανταλλακτικών JUKI χρησιμοποιούνται μόνο για τον προσδιορισμό της συμβατότητας. Ο πωλητής είναι ανεξάρτητος προμηθευτής ανταλλακτικών SMT εκτός εάν αναφέρεται διαφορετικά στην προσφορά.
