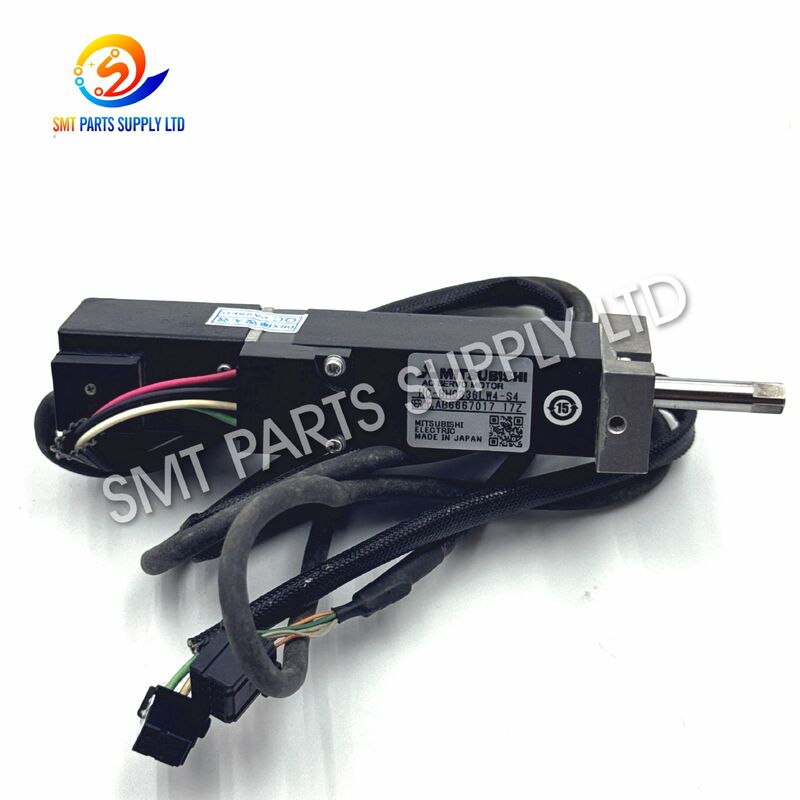

JUKI HC-BH0336LW4-S4 30W FX-3-Series Z-Axis Servo Motor 40048065

JUKI HC-BH0336LW4-S4 30W FX-3-Series Z-Axis Servo Motor 40048065

Ο JUKI 40048065 HC-BH0336LW4-S4 είναι ένας συμπαγής σερβοκινητήρας 30W σχεδιασμένος για το σύστημα κίνησης του άξονα Z συμβατών μηχανημάτων τοποθέτησης SMT της σειράς FX-3. Κατά τη διάρκεια της ηλεκτρονικής συναρμολόγησης υψηλής ταχύτητας, ο άξονας Z ελέγχει την κατακόρυφη κίνηση που απαιτείται για την προσέγγιση του ακροφυσίου, την παραλαβή εξαρτημάτων, την ανάσυρση της κεφαλής, την προσέγγιση PCB και την ελεγχόμενη τοποθέτηση εξαρτημάτων.

Η σταθερή απόδοση του άξονα Z είναι απαραίτητη για τη διατήρηση σταθερού ύψους παραλαβής, ύψους τοποθέτησης και απόκρισης κεφαλής. Όταν ο αρχικός κινητήρας φθαρεί, υπερθερμανθεί ή ηλεκτρικά ασταθής, το μηχάνημα μπορεί να αντιμετωπίσει συναγερμούς θέσης, ακανόνιστη κάθετη κίνηση, αστοχίες λήψης ή απροσδόκητες διακοπές παραγωγής.

Αναγνωρισμένο από τον αριθμό ανταλλακτικού 40048065 και το πλήρες μοντέλο κινητήρα HC-BH0336LW4-S4, αυτό το ανταλλακτικό εξάρτημα είναι κατάλληλο για εργοστάσια SMT, εταιρείες σέρβις εξοπλισμού, διανομείς ανταλλακτικών και κατασκευαστές ηλεκτρονικών ειδών που διατηρούν συμβατό εξοπλισμό τοποθέτησης. Πριν από την παραγγελία, οι πελάτες θα πρέπει να επιβεβαιώσουν την πλήρη ετικέτα, το επίθημα κινητήρα, τη διάταξη του συνδετήρα, την κατεύθυνση του καλωδίου και τη διαμόρφωση του μηχανήματος.

Ο αριθμός εξαρτήματος, το επίθημα μοντέλου και η φυσική εμφάνιση πρέπει να ελέγχονται μαζί. Ένας κινητήρας με την ίδια ονομαστική έξοδο ή παρόμοιο περίβλημα δεν είναι αυτόματα εναλλάξιμος.

Για τις μηχανές KE-2070 ή KE-2080, οι πελάτες θα πρέπει να παράσχουν την υπάρχουσα ετικέτα κινητήρα και φωτογραφίες των συνδέσμων πριν την παραγγελία. Η συμβατότητα δεν πρέπει να επιβεβαιώνεται μόνο από το όνομα του μηχανήματος ή την ονομαστική ισχύ.

Ο άξονας Z τοποθέτησης-κεφαλής ολοκληρώνει έναν μεγάλο αριθμό επαναλαμβανόμενων κύκλων επιτάχυνσης, επιβράδυνσης, χαμηλώματος και ανύψωσης κατά τη διάρκεια κάθε βάρδιας παραγωγής. Η συνεχής κίνηση ασκεί μηχανική και ηλεκτρική καταπόνηση στον κινητήρα, τα καλώδια, τους συνδετήρες και τα εξαρτήματα του κιβωτίου ταχυτήτων.

Ένα πρόβλημα κινητήρα μπορεί να αναπτυχθεί σταδιακά ή να εμφανιστεί ξαφνικά μετά από σύγκρουση, αστοχία καλωδίου ή υπερβολικό μηχανικό φορτίο.

Η συνεχής παραγωγή SMT επηρεάζει σταδιακά τα ρουλεμάν του κινητήρα, τη μόνωση, τα εξαρτήματα ανάδρασης και τις συνδέσεις καλωδίων. Τα μηχανήματα που λειτουργούν με πολλές βάρδιες ενδέχεται να παρουσιάσουν ταχύτερη φθορά.

Ένας μολυσμένος, ξηρός ή κατεστραμμένος μηχανισμός του άξονα Z δημιουργεί πρόσθετη αντίσταση. Ο κινητήρας πρέπει να παράγει περισσότερη προσπάθεια για την ολοκλήρωση της εντολής κίνησης, αυξάνοντας τη θερμοκρασία και το ηλεκτρικό φορτίο.

Η ανεπαρκής λίπανση αυξάνει την τριβή. Το υπερβολικό ή ακατάλληλο λιπαντικό μπορεί να προσελκύσει σκόνη, να περιορίσει την κίνηση ή να μολύνει κοντινά μηχανικά και ηλεκτρικά εξαρτήματα.

Η επαναλαμβανόμενη κίνηση της κεφαλής τοποθέτησης μπορεί να λυγίσει τον κινητήρα και τα καλώδια ανάδρασης χιλιάδες φορές. Οι εσωτερικοί αγωγοί μπορεί να σπάσουν ακόμα και όταν η εξωτερική επιφάνεια του καλωδίου φαίνεται κανονική.

Η κακή ηλεκτρική επαφή μπορεί να διακόψει την ισχύ του κινητήρα ή τα σήματα ανάδρασης. Αυτό μπορεί να προκαλέσει διακοπτόμενους συναγερμούς, ασταθή κίνηση ή αστοχία κατά την προετοιμασία του μηχανήματος.

Το σύστημα ελέγχου σερβομηχανισμού εξαρτάται από την ακριβή ανάδραση. Ένα ασταθές σήμα ανάδρασης μπορεί να προκαλέσει σφάλματα τοποθέτησης, κραδασμούς, ακανόνιστες κινήσεις ή επαναλαμβανόμενα προβλήματα επιστροφής.

Λανθασμένο ύψος ακροφυσίου, κατεστραμμένοι τροφοδότες, ακατάλληλα δεδομένα εξαρτημάτων ή σφάλματα προγραμματισμού μπορεί να προκαλέσουν σύγκρουση. Η ξαφνική πρόσκρουση μπορεί να βλάψει τον κινητήρα, τη ζεύξη ή τη μετάδοση του άξονα Z.

Η κακή ευθυγράμμιση, το ανομοιόμορφο σφίξιμο των συνδετήρων, η αναγκαστική εγκατάσταση του συνδετήρα ή η εσφαλμένη δρομολόγηση καλωδίων ενδέχεται να μειώσουν τη διάρκεια ζωής του κινητήρα.

Η περιορισμένη κίνηση, ο κακός αερισμός ή η συνεχής λειτουργία υπό μη φυσιολογικό φορτίο μπορεί να προκαλέσουν υπερθέρμανση και να επιταχύνουν την εσωτερική φθορά.

Η επιλογή ενός κινητήρα μόνο από την εμφάνιση ή την ισχύ εξόδου μπορεί να οδηγήσει σε αναντιστοιχία συνδέσμων, σφάλματα ανάδρασης, προβλήματα τοποθέτησης ή συναγερμούς σερβομηχανισμού.

Όταν η αντιμετώπιση προβλημάτων επιβεβαιώσει ότι ο εγκατεστημένος κινητήρας του άξονα Z είναι ελαττωματικός, η αντικατάσταση με το σωστά αναγνωρισμένο μοντέλο μπορεί να αποκαταστήσει τη σταθερή κατακόρυφη κίνηση της κεφαλής.

Η αντικατάσταση θα πρέπει να επιλέγεται από τον πλήρη αριθμό ανταλλακτικού και το μοντέλο κινητήρα και όχι μόνο από την εμφάνιση.

Για αυτό το προϊόν, οι κύριες πληροφορίες αναγνώρισης είναι:

1. Καταγράψτε τον πλήρη κωδικό συναγερμού του μηχανήματος.
2. Ελέγξτε τη φίσα ισχύος του κινητήρα.
3. Επιθεωρήστε τον κωδικοποιητή ή την υποδοχή ανάδρασης.
4. Ελέγξτε το καλώδιο για σύνθλιψη, κάμψη ή εσωτερική θραύση.
5. Επιθεωρήστε τον οδηγό του άξονα Z και τον μηχανισμό μετάδοσης.
6. Επιβεβαιώστε ότι ο μηχανισμός κινείται χωρίς υπερβολική αντίσταση.
7. Ελέγξτε τον κινητήρα για μη φυσιολογικό θόρυβο ή θερμοκρασία.
8. Επαληθεύστε την πλήρη ετικέτα και το επίθημα του κινητήρα.
9. Συγκρίνετε τον αριθμό εγκατεστημένου εξαρτήματος με το αρχείο συντήρησης.
10. Αντικαταστήστε τον κινητήρα μόνο αφού επιθεωρηθούν τα σχετικά εξαρτήματα.
11. Ολοκληρωμένη τοποθέτηση του μηχανήματος και βαθμονόμηση μετά την εγκατάσταση.
12. Εκτελέστε μια ελεγχόμενη δοκιμή πριν επανεκκινήσετε την πλήρη παραγωγή.

Η αντικατάσταση του κινητήρα μπορεί να είναι κατάλληλη όταν:

• Ο κινητήρας παράγει επανειλημμένα έναν επιβεβαιωμένο συναγερμό σερβομηχανισμού.
• Τα σήματα ανάδρασης παραμένουν ασταθή μετά την επιθεώρηση του καλωδίου.
• Ο κινητήρας παράγει μη φυσιολογικό μηχανικό θόρυβο.
• Η θερμοκρασία του κινητήρα αυξάνεται γρήγορα υπό κανονική λειτουργία.
• Ο άξονας ή το ρουλεμάν παρουσιάζει υπερβολική φθορά.
• Η κάθετη κίνηση του κεφαλιού γίνεται ασυνεπής.
• Ο κινητήρας αποτυγχάνει σε μια διαθέσιμη λειτουργική δοκιμή.
• Ο εγκατεστημένος κινητήρας έχει υποστεί ζημιά λόγω σύγκρουσης.
• Το κόστος επισκευής δεν είναι οικονομικό.
• Ο χρόνος διακοπής παραγωγής απαιτεί λύση άμεσης αντικατάστασης.

Ο κινητήρας HC-BH0336LW4-S4 χρησιμοποιείται για τον έλεγχο της κατακόρυφης κίνησης του άξονα Z μιας συμβατής κεφαλής τοποθέτησης SMT.

Ο άξονας Z μετακινεί το συγκρότημα ακροφυσίου προς το σημείο παραλαβής εξαρτημάτων, ανυψώνει το εξάρτημα μετά την παραλαβή, το κατεβάζει προς την προγραμματισμένη θέση PCB και ανασύρει την κεφαλή μετά την τοποθέτηση.

• Κατασκευή ηλεκτρονικών ειδών ευρείας κατανάλωσης.
• Ηλεκτρονική συναρμολόγηση αυτοκινήτου.
• Παραγωγή βιομηχανικού πίνακα ελέγχου.
• Κατασκευή εξοπλισμού επικοινωνίας.
• Παραγωγή φωτισμού LED.
• Κατασκευή ηλεκτρονικών ισχύος.
• Ιατρική ηλεκτρονική συναρμολόγηση.
• Παραγωγή πίνακα ελέγχου οικιακών συσκευών.
• Υπηρεσίες κατασκευής ηλεκτρονικών.
• Συντήρηση και ανακαίνιση εξοπλισμού SMT.

Η διατήρηση ενός ανταλλακτικού κινητήρα σε απόθεμα μπορεί να είναι χρήσιμη όταν:

• Το μηχάνημα λειτουργεί για δύο ή τρεις βάρδιες.
• Η γραμμή παραγωγής έχει περιορισμένη εφεδρική ικανότητα.
• Ο διεθνής χρόνος παράδοσης μπορεί να επηρεάσει τη συντήρηση.
• Έχουν προηγηθεί διακοπτόμενοι συναγερμοί.
• Αρκετές μηχανές χρησιμοποιούν τον ίδιο επιβεβαιωμένο κινητήρα.
• Ο χρόνος διακοπής παραγωγής δημιουργεί σημαντικές απώλειες.
• Το μηχάνημα παραμένει σημαντικό για την καθημερινή απόδοση.
• Η υποστήριξη τοπικής υπηρεσίας είναι περιορισμένη.
• Σχεδιάζεται προληπτική συντήρηση.
• Απαιτείται διαθεσιμότητα ανταλλακτικών έκτακτης ανάγκης.

Ο ελεγκτής του μηχανήματος στέλνει μια εντολή κίνησης στο σύστημα ελέγχου σερβομηχανισμού. Ο σερβοκινητήρας παρέχει ελεγχόμενη ηλεκτρική ισχύ στον κινητήρα, αναγκάζοντάς τον να περιστρέφεται και να κινεί τον μηχανισμό μετάδοσης του άξονα Z.

Οι πληροφορίες ανατροφοδότησης επιστρέφονται στον ελεγκτή. Ο ελεγκτής συγκρίνει την πραγματική θέση με τη θέση εντολής και διορθώνει την κίνηση μέχρι να επιτευχθεί το απαιτούμενο ύψος.

1. Το πρόγραμμα τοποθέτησης ζητά μια θέση άξονα Z.
2. Ο ελεγκτής δημιουργεί μια εντολή κίνησης.
3. Ο σερβοκινητήρας τροφοδοτεί τον κινητήρα.
4. Ο κινητήρας περιστρέφει τον μηχανισμό μετάδοσης.
5. Η κεφαλή τοποθέτησης κινείται κάθετα.
6. Η ανάδραση κινητήρα αναφέρει την πραγματική κίνηση.
7. Ο ελεγκτής συγκρίνει τις πραγματικές και τις θέσεις στόχου.
8. Οι διαφορές θέσεων διορθώνονται αυτόματα.
9. Το ακροφύσιο φτάνει στο προγραμματισμένο ύψος.
10. Η λειτουργία παραλαβής ή τοποθέτησης συνεχίζεται.

Ο κινητήρας του άξονα Z λειτουργεί μαζί με:

• Μονάδα σερβομηχανισμού.
• Καλώδιο τροφοδοσίας κινητήρα.
• Κωδικοποιητής ή καλώδιο ανάδρασης.
• Μηχανική σύζευξη.
• Οδηγός άξονα Z.
• Μηχανισμός μετάδοσης.
• Κεφαλή τοποθέτησης.
• Υποδοχή ακροφυσίων.
• Αισθητήρας προέλευσης.
• Αισθητήρας ορίου.
• Ελεγκτής μηχανής.
• Παράμετροι σερβομηχανισμού.
• Σύστημα λίπανσης.
• Δεδομένα βαθμονόμησης μηχανήματος.

Η αντικατάσταση του κινητήρα ενδέχεται να μην επιλύσει έναν συναγερμό που προκαλείται από κατεστραμμένο καλώδιο, ελαττωματικό σερβομηχανισμό, παγιδευμένο μηχανισμό, πρόβλημα αισθητήρα ή λανθασμένη παράμετρο.

Ο απαιτούμενος αριθμός ανταλλακτικού JUKI για αυτήν την καταχώριση είναι:

40048065

Ο αριθμός ανταλλακτικού θα πρέπει να ελέγχεται στο αρχικό μοτέρ, στο αρχείο εξαρτημάτων μηχανής, στο έγγραφο συντήρησης ή στο ιστορικό αντικατάστασης.

Το πλήρες μοντέλο θα πρέπει να είναι:

HC-BH0336LW4-S4

Το τελικό επίθημα είναι σημαντικό. Μην επιλέγετε κινητήρα χρησιμοποιώντας μόνο τη συντομευμένη αναγνώριση HC-BH0336LW4.

Βεβαιωθείτε ότι ο αρχικός κινητήρας έχει ονομαστική τιμή:

30W

Η αντιστοίχιση της εξόδου από μόνη της δεν αρκεί, αλλά είναι ένα σημαντικό βήμα αναγνώρισης.

Βεβαιωθείτε ότι το απαιτούμενο στοιχείο είναι τοΚινητήρας άξονα Z.

Ένας κινητήρας εγκατεστημένος κοντά στην κεφαλή τοποθέτησης μπορεί να ελέγξει μια άλλη κίνηση. Οι κινητήρες για διαφορετικούς άξονες δεν είναι αυτόματα εναλλάξιμοι.

Για εφαρμογές της σειράς FX-3, παρέχετε:

• Ολοκληρωμένο μοντέλο μηχανής.
• Αριθμός σειράς μηχανήματος.
• Διαμόρφωση κεφαλής.
• Υπάρχων αριθμός ανταλλακτικού κινητήρα.
• Υπάρχον μοντέλο κινητήρα.
• Τρέχων κωδικός συναγερμού.

Για μηχανές KE-2070 ή KE-2080, μην παραγγείλετε πριν ελεγχθεί ο εγκατεστημένος κινητήρας.

Η φωτογραφία της ετικέτας πρέπει να δείχνει ξεκάθαρα:

• Μοντέλο πλήρους κινητήρα.
• Ολοκληρωμένο επίθημα.
• Ονομαστική έξοδος.
• Αύξων αριθμός.
• Κωδικός παραγωγής.
• Barcode ή κωδικός αναγνώρισης.
• Πληροφορίες κατασκευαστή.

Παρέχετε σαφείς φωτογραφίες από:

• Υποδοχή τροφοδοσίας.
• Υποδοχή ανατροφοδότησης.
• Διάταξη καρφίτσας.
• Δομή κλειδώματος συνδετήρα.
• Κατεύθυνση εξόδου καλωδίου.
• Μήκος καλωδίου.
• Οποιοσδήποτε ενδιάμεσος προσαρμογέας.

Πριν από την πληρωμή, επιβεβαιώστε:

• Κατάσταση προϊόντος.
• Πρότυπο επιθεώρησης.
• Διαθεσιμότητα δοκιμής.
• Εμφάνιση ετικέτας.
• Συμπεριλαμβανόμενα αξεσουάρ.
• Περίοδος εγγύησης.
• Διαδικασία επιστροφής.
• Πρόγραμμα παράδοσης.
• Μέθοδος συσκευασίας.
• Ευθύνη αποστολής.

• Αποσυνδέστε και απομονώστε την τροφοδοσία του μηχανήματος.
• Ακολουθήστε τις διαδικασίες ηλεκτρικής ασφάλειας του εργοστασίου.
• Καταγράψτε τις αρχικές θέσεις καλωδίων.
• Φωτογράφισε την υπάρχουσα εγκατάσταση.
• Σημειώστε όλους τους συνδέσμους πριν την αφαίρεση.
• Επιβεβαιώστε την ετικέτα αντικατάστασης του κινητήρα.
• Επιθεωρήστε τη ζεύξη και τον μηχανισμό του άξονα Z.
• Καθαρίστε την περιοχή εγκατάστασης.
• Ελέγξτε για υπερβολική μηχανική αντίσταση.
• Ελέγξτε την κατάλληλη τεκμηρίωση συντήρησης.

• Μην τραβάτε ή στρίβετε το καλώδιο του κινητήρα.
• Μην πιέζετε έναν σύνδεσμο στη θέση του.
• Ευθυγραμμίστε σωστά τον κινητήρα και τη ζεύξη.
• Σφίξτε ομοιόμορφα τους συνδετήρες στερέωσης.
• Κρατήστε τα καλώδια μακριά από κινούμενα εξαρτήματα.
• Αποφύγετε τις αιχμηρές στροφές των καλωδίων.
• Αποτρέψτε την είσοδο λίπους στις φίσες.
• Επιβεβαιώστε την προστατευτική γείωση.
• Ελέγξτε το διάκενο του καλωδίου.
• Τοποθετήστε ξανά όλα τα καλύμματα και τα προστατευτικά.

• Ολοκληρώστε την απαιτούμενη διαδικασία οικοδόμησης.
• Παρατηρήστε την πρώτη κίνηση με χαμηλή ταχύτητα.
• Ελέγξτε την κατεύθυνση κίνησης.
• Ακούστε για μη φυσιολογικό ήχο.
• Παρακολουθήστε τη θερμοκρασία του κινητήρα.
• Επιβεβαιώστε το ύψος παραλαβής.
• Επιβεβαιώστε το ύψος τοποθέτησης.
• Εκτελέστε έναν κύκλο ξηρής παραγωγής.
• Δοκιμάστε έναν περιορισμένο αριθμό PCB.
• Ελέγξτε το ιστορικό συναγερμών του μηχανήματος.

Η εγκατάσταση και η βαθμονόμηση πρέπει να εκτελούνται από εκπαιδευμένο προσωπικό συντήρησης SMT.

Ο κινητήρας πρέπει να προστατεύεται από:

• Επιπτώσεις στις μεταφορές.
• Επαναλαμβανόμενη δόνηση.
• Υγρασία.
• Σκόνη.
• Ζημιά συνδετήρα.
• Κάμψη καλωδίων.
• Φόρτωση άξονα.
• Στατικός ηλεκτρισμός.
• Χειρισμός αποθήκης.
• Διεθνής μετακίνηση φορτίου.

Η συσκευασία μπορεί να περιλαμβάνει αντιστατική σακούλα, προστατευτικό περιτύλιγμα, απορρόφηση από αφρώδες υλικό, προστασία συνδετήρων και ενισχυμένο χαρτοκιβώτιο εξαγωγής.

Ο κινητήρας χρησιμοποιείται για κάθετη κίνηση του άξονα Z σε συμβατό εξοπλισμό τοποθέτησης SMT της σειράς FX-3. Υποστηρίζει χαμήλωμα ακροφυσίου, παραλαβή εξαρτημάτων, ανάκληση κεφαλής και ελεγχόμενη τοποθέτηση εξαρτημάτων κατά τη συναρμολόγηση PCB.

Η συμβατότητα δεν πρέπει να θεωρείται. Οι πελάτες που χειρίζονται μηχανές KE-2070 ή KE-2080 θα πρέπει να παράσχουν την υπάρχουσα ετικέτα κινητήρα, το πλήρες επίθημα του μοντέλου και τις φωτογραφίες του συνδέσμου για επαλήθευση πριν υποβάλουν μια παραγγελία.

Καταχωρίστε το μοντέλο του μηχανήματος, τον αριθμό σειράς του μηχανήματος, τον υπάρχοντα αριθμό ανταλλακτικού, το πλήρες μοντέλο κινητήρα, τη θέση άξονα, τις φωτογραφίες του συνδέσμου, τη φωτογραφία ετικέτας, την απαιτούμενη ποσότητα και τον τρέχοντα κωδικό συναγερμού μηχανής.

Τα συνήθη συμπτώματα περιλαμβάνουν συναγερμούς σερβομηχανισμού, ασταθή κατακόρυφη κίνηση, μη φυσιολογικό θόρυβο, υπερβολική θερμοκρασία, διακύμανση ύψους ανάκτησης, σφάλματα τοποθέτησης-ύψους, επαναλαμβανόμενη αστοχία οικοδόμησης και διαλείπουσα λειτουργία άξονα.

Νέες, πλεονάζουσες ή δοκιμασμένες μεταχειρισμένες μονάδες ενδέχεται να είναι διαθέσιμες σύμφωνα με το τρέχον απόθεμα. Η κατάσταση του προϊόντος, η κατάσταση επιθεώρησης, οι όροι εγγύησης, η συσκευασία και το χρονοδιάγραμμα παράδοσης θα πρέπει να επιβεβαιώνονται στην επίσημη προσφορά.

Ανάγκη αJUKI 40048065 HC-BH0336LW4-S4 σερβοκινητήρας 30W άξονα Zγια μια μηχανή τοποθέτησης SMT σειράς FX-3;

Παρέχετε:

• Απαιτούμενος αριθμός ανταλλακτικού.
• Ολοκληρωμένο μοντέλο κινητήρα.
• Μοντέλο μηχανής.
• Αριθμός σειράς μηχανήματος.
• Απαιτούμενη ποσότητα.
• Προτιμώμενη κατάσταση προϊόντος.
• Χώρα προορισμού.
• Φωτογραφία με ετικέτα κινητήρα.
• Φωτογραφίες συνδετήρων.
• Τρέχων κωδικός συναγερμού μηχανής.

Θα εξετάσουμε τα στοιχεία αναγνώρισης και θα παρέχουμε τη διαθέσιμη κατάσταση του προϊόντος, πληροφορίες επιθεώρησης, λεπτομέρειες συσκευασίας και επιλογές παράδοσης.

Δήλωση εμπορικού σήματος:Το JUKI και οι σχετικές αναφορές μοντέλων μηχανής χρησιμοποιούνται μόνο για να εξηγήσουν την αναγνώριση του προϊόντος και τη συμβατότητα του εξοπλισμού. Αυτή η καταχώριση προετοιμάζεται ανεξάρτητα για προμήθεια ανταλλακτικών και δεν αντιπροσωπεύει επίσημη σελίδα πωλήσεων εξουσιοδοτημένη από τον κατασκευαστή.
