FUJI NXT Y-axis Precision Bearing NSK 7001AT σειράς Στρογγυλοπίνακας επαφής 12 × 28 × 8 mm

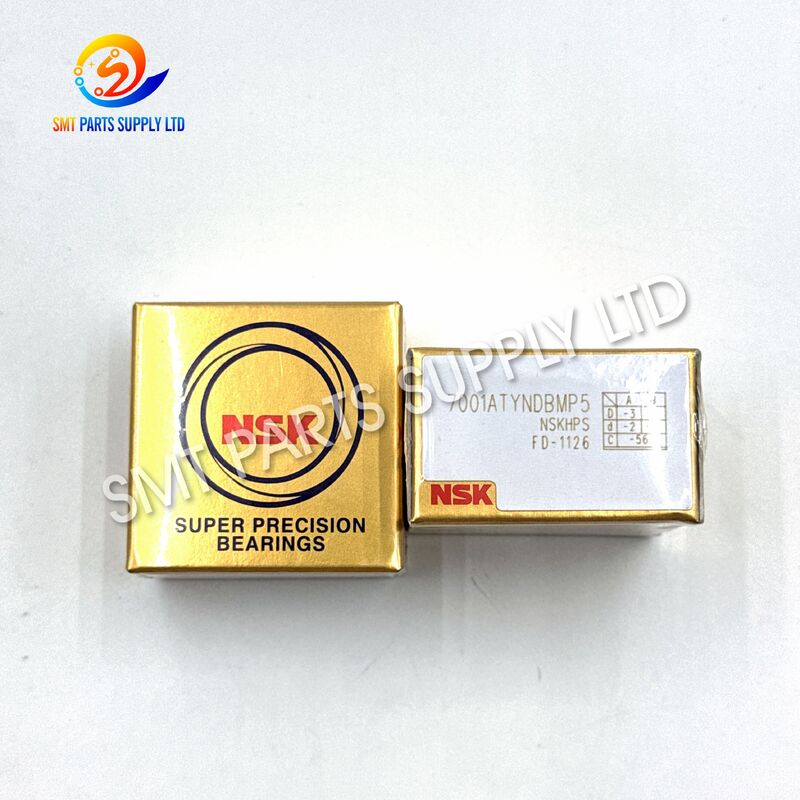

FUJI H4209W NSK 7001ATYNDBMP5 NXT ρουλεμάν ακριβείας άξονα Y

Το ρουλεμάν FUJI H4209W είναι ένα εξάρτημα υποστήριξης κίνησης ακριβείας που χρησιμοποιείται στον μηχανισμό άξονα Υ του εξοπλισμού τοποθέτησης επιφανειακής τοποθέτησης FUJI NXT. Αναγνωρίζεται συνήθως από τη σειρά ρουλεμάν NSK 7001AT, με πλήρεις ονομασίες όπως 7001ATYNDBMP5 ή 7001ATYDBC8P5 που εμφανίζονται σε διάφορες αναφορές εξαρτημάτων. Ο τυπικός φάκελος διαστάσεων που σχετίζεται με αυτό το προϊόν έχει εσωτερική διάμετρο 12 mm, εξωτερική διάμετρο 28 mm και πλάτος 8 mm. Οι δημόσιες πληροφορίες ανταλλακτικών NXT προσδιορίζουν το H4209W ως ρουλεμάν εγκατεστημένο στο συγκρότημα σφαιρικής βίδας του άξονα Υ, όπου δύο τεμάχια ενδέχεται να εμφανίζονται στη σχετική μηχανική δομή.

Σχεδιασμένο για περιστροφική στήριξη ακριβείας, αυτό το γωνιακό ρουλεμάν επαφής βοηθά στον έλεγχο της ακτινικής κίνησης και της αξονικής μετατόπισης μέσα στον μηχανισμό τοποθέτησης. Η σωστή επιλογή ρουλεμάν, η κατεύθυνση εγκατάστασης, η ταιριαστή διάταξη, η κατάσταση λίπανσης και η προφόρτιση είναι σημαντικά για τη διατήρηση της ομαλής κίνησης του άξονα και την αξιόπιστη τοποθέτηση.

Αυτό το προϊόν είναι κατάλληλο για εργοστάσια SMT, εταιρείες συντήρησης μηχανών, ανακατασκευαστές εξοπλισμού, διανομείς ανταλλακτικών και ομάδες τεχνικής εξυπηρέτησης που απαιτούν αντικατάσταση ρουλεμάν για συγκροτήματα κίνησης FUJI NXT. Οι αγοραστές θα πρέπει να επιβεβαιώσουν τη διαμόρφωση του μηχανήματος, την εγκατεστημένη σήμανση ρουλεμάν, τη θέση συναρμολόγησης και την απαιτούμενη ποσότητα πριν υποβάλουν μια παραγγελία.

Αναγνώριση βασικού προϊόντος

Ο αριθμός ανταλλακτικού H4209W σχετίζεται με εφαρμογές ρουλεμάν FUJI NXT, ενώ οι διαθέσιμες πληροφορίες λίστας ανταλλακτικών τοποθετούν το ρουλεμάν σε μια δομή με σφαιρική βίδα άξονα Υ.

Χαρακτηριστικά προϊόντος

Αιτία

Γιατί ένα ρουλεμάν άξονα Y NXT απαιτεί αντικατάσταση;

Ο άξονας Υ μιας μηχανής τοποθέτησης SMT εκτελεί συχνές κινήσεις επιτάχυνσης, επιβράδυνσης, τοποθέτησης και επιστροφής κατά την παραγωγή. Το ρουλεμάν που υποστηρίζει τη σφαιρική βίδα ή τον περιστρεφόμενο άξονα πρέπει να λειτουργεί επανειλημμένα διατηρώντας παράλληλα ελεγχόμενη αξονική και ακτινική κίνηση. Με την πάροδο του χρόνου, η μηχανική φθορά ή τα προβλήματα που σχετίζονται με την εγκατάσταση μπορεί να μειώσουν την απόδοση του ρουλεμάν.

1. Μακροχρόνια μηχανική κόπωση

Οι συνεχείς κύκλοι παραγωγής εκθέτουν αυλάκια ρουλεμάν και στοιχεία κύλισης σε επαναλαμβανόμενα φορτία. Ακόμη και όταν το μηχάνημα συντηρείται σωστά, οι πολλές ώρες λειτουργίας μπορεί να αυξήσουν σταδιακά το εσωτερικό διάκενο, την κόπωση της επιφάνειας, τους κραδασμούς ή την αντίσταση κύλισης.

2. Φθορά λίπανσης

Το γράσο μπορεί να υποβαθμιστεί λόγω θερμοκρασίας λειτουργίας, μόλυνσης, υπερβολικού χρόνου σέρβις, ασυμβίβαστου λιπαντικού ή λανθασμένης ποσότητας λίπανσης. Η ανεπαρκής λίπανση αυξάνει την τριβή, ενώ το υπερβολικό γράσο μπορεί να αυξήσει την αντίσταση και τη θερμοκρασία λειτουργίας.

3. Σκόνη και μόλυνση

Τα περιβάλλοντα παραγωγής SMT μπορεί να περιέχουν λεπτή σκόνη, υπολείμματα εξαρτημάτων, αποξηραμένο λιπαντικό, σωματίδια συσκευασίας ή υπολείμματα συντήρησης. Οι ρύποι που εισέρχονται στην περιοχή του ρουλεμάν μπορεί να καταστρέψουν την επιφάνεια του αυτοκινητόδρομου και να δημιουργήσουν ασυνήθιστο θόρυβο ή κραδασμούς.

4. Λανθασμένη προφόρτιση ρουλεμάν

Τα ρουλεμάν γωνιακής επαφής είναι ευαίσθητα στη διάταξη τοποθέτησης και στην προφόρτιση. Η υπερβολική προφόρτιση μπορεί να προκαλέσει θερμότητα, θόρυβο και πρόωρη φθορά. Η ανεπαρκής προφόρτιση μπορεί να δημιουργήσει αξονική κίνηση, μειωμένη ακαμψία ή ασταθή τοποθέτηση του άξονα.

5. Λανθασμένη ευθυγράμμιση

Ένα κακώς ευθυγραμμισμένο περίβλημα ρουλεμάν, λυγισμένος άξονας, κατεστραμμένη σφαιρική βίδα, ανώμαλη επιφάνεια στερέωσης ή εσφαλμένα σφιγμένο παξιμάδι ασφάλισης μπορεί να επιφέρει μη φυσιολογικό φορτίο στο ρουλεμάν. Η αντικατάσταση του ρουλεμάν χωρίς διόρθωση του προβλήματος ευθυγράμμισης μπορεί να οδηγήσει σε επαναλαμβανόμενη αστοχία.

6. Λανθασμένη εγκατάσταση

Η δύναμη πίεσης που ασκείται μέσω των στοιχείων κύλισης, η κρούση από ένα σφυρί, η μόλυνση κατά τη συναρμολόγηση, η λανθασμένη κατεύθυνση εγκατάστασης ή η ανεξέλεγκτη ροπή σύσφιξης μπορεί να καταστρέψουν ένα νέο ρουλεμάν πριν επιστρέψει το μηχάνημα στην παραγωγή.

7. Σύγκρουση ή Στάση Έκτακτης Ανάγκης

Μια μηχανική σύγκρουση, απότομο σταμάτημα του άξονα, υπερβολική αντίσταση ή απόφραξη με σφαιρική βίδα μπορεί να μεταφέρει φορτίο κρούσης στα ρουλεμάν στήριξης. Το ρουλεμάν μπορεί να παραμείνει λειτουργικό αλλά αργότερα να αναπτύξει θόρυβο, κραδασμούς ή μειωμένη ακρίβεια τοποθέτησης.

Κοινά συμπτώματα αποτυχίας

Αυτά τα συμπτώματα δεν προκαλούνται αποκλειστικά από το ρουλεμάν. Η σφαιρική βίδα, ο σύνδεσμος, ο κινητήρας, ο γραμμικός οδηγός, το παξιμάδι κλειδώματος, ο κωδικοποιητής, το σύστημα λίπανσης και το περίβλημα στερέωσης θα πρέπει επίσης να επιθεωρηθούν πριν από την αντικατάσταση.

Διάλυμα

Αντικατάσταση ακριβείας για τη θέση υποστήριξης άξονα Y FUJI NXT

Η αντικατάσταση του φθαρμένου ρουλεμάν H4209W μπορεί να βοηθήσει στην αποκατάσταση της ομαλής κίνησης του άξονα Υ όταν η επιθεώρηση επιβεβαιώσει ότι το ρουλεμάν έχει υποστεί ζημιά ή ότι δεν πληροί πλέον τις απαιτούμενες συνθήκες περιστροφής. Μια σωστή διαδικασία αντικατάστασης θα πρέπει να περιλαμβάνει αναγνώριση, επιθεώρηση, καθαρισμό, εγκατάσταση, ρύθμιση και επαλήθευση λειτουργίας.

Συνιστώμενη διαδικασία αντικατάστασης

Σημαντικές σημειώσεις εγκατάστασης

• Μην χτυπάτε απευθείας το ρουλεμάν με μεταλλικό σφυρί.
• Μην μεταφέρετε δύναμη πίεσης μέσα από τις μπάλες.
• Διατηρείτε καθαρά τον πάγκο εργασίας, τα εργαλεία, τον άξονα, το περίβλημα και το ρουλεμάν.
• Μην αναμιγνύετε απαράμιλλες προδιαγραφές ρουλεμάν χωρίς τεχνική επιβεβαίωση.
• Μην αλλάζετε την κατεύθυνση εγκατάστασης ενός ρουλεμάν γωνιακής επαφής.
• Μην εφαρμόζετε απροσδιόριστο λιπαντικό.
• Μην επαναχρησιμοποιείτε ένα κατεστραμμένο ασφαλιστικό παξιμάδι, διαχωριστικό, κολάρο ή εξάρτημα συγκράτησης.
• Ελέγξτε τη σφαιρική βίδα για κάμψη, φθορά, χάραξη ή μη φυσιολογική αντίσταση.
• Επαληθεύστε τους γραμμικούς οδηγούς προτού υποθέσετε ότι κάθε πρόβλημα του άξονα Υ προκαλείται από το ρουλεμάν.
• Ακολουθήστε το εγχειρίδιο συντήρησης του εξοπλισμού και τις διαδικασίες ασφάλειας του χώρου.

Προδιαγραφές

Κύρια Προδιαγραφές Προϊόντος

Τα δημόσια ρουλεμάν και οι εμπορικές αναφορές προσδιορίζουν την πλατφόρμα διαστάσεων 7001A ως οπή 12 mm, εξωτερική διάμετρο 28 mm και πλάτος 8 mm. Οι διαθέσιμες εγγραφές H4209W προσδιορίζουν επίσης το εξάρτημα ως ρουλεμάν NSK για εξοπλισμό FUJI NXT.

Πίνακας επαλήθευσης επιθημάτων

Η ερμηνεία του επιθήματος δεν πρέπει να χρησιμοποιείται ως το μόνο κριτήριο αγοράς. Η πλήρης σήμανση, η διάταξη του ρουλεμάν, η διαμόρφωση του μηχανήματος και η τεκμηρίωση συναρμολόγησης θα πρέπει να ελέγχονται μαζί.

Ποιοτικός έλεγχος

Εισερχόμενη Επιθεώρηση

Κάθε παρεχόμενο ρουλεμάν θα πρέπει να ελέγχεται ως προς τις απαιτήσεις παραγγελίας πριν από την αποστολή. Η διαδικασία επιθεώρησης μπορεί να περιλαμβάνει:

• Σύγκριση αριθμού ανταλλακτικού FUJI.
• Σύγκριση μοντέλου και επιθήματος NSK.
• Μέτρηση εσωτερικής διαμέτρου.
• Μέτρηση εξωτερικής διαμέτρου.
• Μέτρηση πλάτους.
• Επιθεώρηση εμφάνισης επιφάνειας και αυτοκινητοδρόμων.
• Επιθεώρηση διάβρωσης και μόλυνσης.
• Έλεγχος συσκευασίας-κατάστασης.
• Χειροκίνητη επιθεώρηση περιστροφικής κατάστασης.
• Επαλήθευση ποσότητας.
• Επαλήθευση ετικέτας και παρτίδας.
• Επιβεβαίωση φωτογραφίας όταν ζητηθεί.

Επαλήθευση πριν από την αποστολή

Εφαρμογή

Εφαρμογή Πρωτογενούς Εξοπλισμού

Το ρουλεμάν H4209W διατίθεται κυρίως ως ρουλεμάν αντικατάστασης ακριβείας για εξοπλισμό τοποθέτησης FUJI NXT SMT. Οι εγγραφές της λίστας ανταλλακτικών το συνδέουν με ένα συγκρότημα σφαιρικής βίδας άξονα NXT.

Τυπικές περιοχές εφαρμογής

Κατάλληλοι αγοραστές

• Εργοστάσια παραγωγής ηλεκτρονικών SMT.
• Εγκαταστάσεις παραγωγής EMS.
• Χρήστες εξοπλισμού FUJI.
• Εταιρείες επισκευής μηχανημάτων SMT.
• Εργαστήρια τοποθέτησης-ανακατασκευής μηχανημάτων.
• Ομάδες συντήρησης βιομηχανικού αυτοματισμού.
• Διανομείς ανταλλακτικών SMT.
• Πάροχοι υπηρεσιών εξοπλισμού στο εξωτερικό.
• Τμήματα μηχανικών εργοστασίων.
• Ομάδες πρόληψης-συντήρησης.

Πώς λειτουργεί

Αρχή ρουλεμάν γωνιακής επαφής

Ένα ρουλεμάν γωνιακής επαφής χρησιμοποιεί γεωμετρία διαδρόμου που δημιουργεί μια γραμμή επαφής μεταξύ των σφαιρών και των διαδρόμων υπό γωνία ως προς το ακτινωτό επίπεδο. Αυτός ο σχεδιασμός επιτρέπει στο ρουλεμάν να υποστηρίζει ταυτόχρονα ακτινικό και αξονικό φορτίο. Η NSK περιγράφει τα ρουλεμάν γωνιακής επαφής ως προϊόντα κατάλληλα για συνδυασμένη φόρτωση, με διαφορετικές διαμορφώσεις που επιλέγονται σύμφωνα με την κατεύθυνση αξονικού φορτίου και την απαιτούμενη ακαμψία.

Λειτουργία στον Μηχανισμό του Άξονα Υ

Μέσα σε έναν άξονα τοποθέτησης ακριβείας, ο σερβοκινητήρας περιστρέφει τη σφαιρική βίδα. Το παξιμάδι με μπίλια μετατρέπει την περιστροφική κίνηση σε γραμμική κίνηση, αναγκάζοντας τη δομή του μηχανήματος να ταξιδεύει κατά μήκος του άξονα Υ.

Το ρουλεμάν στήριξης εκτελεί πολλές σημαντικές λειτουργίες:

1. Υποστηρίζει το περιστρεφόμενο άκρο της σφαιρικής βίδας.
2. Βοηθά στον έλεγχο της αξονικής μετατόπισης.
3. Διατηρεί περιστροφική ευθυγράμμιση.
4. Συμβάλλει στην ακαμψία του συστήματος κίνησης.
5. Μειώνει την ανεπιθύμητη κίνηση κατά την επιτάχυνση.
6. Βοηθά το σερβο σύστημα να παράγει σταθερή τοποθέτηση.
7. Υποστηρίζει επαναλαμβανόμενη κίνηση του μηχανήματος σε συνεχείς κύκλους.

Γιατί έχει σημασία η ακαμψία ρουλεμάν

Κατά την ταχεία επιτάχυνση ή επιβράδυνση, η αξονική δύναμη μπορεί να επηρεάσει το στήριγμα της σφαιρικής βίδας. Εάν το ρουλεμάν έχει υπερβολικό διάκενο, η βίδα μπορεί να μετακινηθεί ελαφρώς προς την αξονική κατεύθυνση. Αυτή η κίνηση μπορεί να μειώσει τη σταθερότητα τοποθέτησης και να δημιουργήσει ασυνεπή μηχανική απόκριση.

Ένα σωστά επιλεγμένο και τοποθετημένο ρουλεμάν γωνιακής επαφής παρέχει ελεγχόμενη υποστήριξη. Όταν η διάταξη ρουλεμάν, η προφόρτιση, η λίπανση, η προσαρμογή του άξονα και η προσαρμογή του περιβλήματος είναι σωστές, ο άξονας μπορεί να λειτουργήσει με πιο ομαλή περιστροφή και πιο σταθερή τοποθέτηση.

Σχέση με άλλα εξαρτήματα

Η αντικατάσταση του ρουλεμάν δεν θα διορθώσει μια κατεστραμμένη σφαιρική βίδα, τον φθαρμένο γραμμικό οδηγό, τη χαλαρή ζεύξη, τον ελαττωματικό κινητήρα ή τη λανθασμένη ρύθμιση του σερβομηχανισμού. Συνιστάται πλήρης μηχανική διάγνωση.

Οφέλη απόδοσης

1. Σταθερή υποστήριξη άξονα

Το ρουλεμάν βοηθά στη σταθεροποίηση της περιστρεφόμενης σφαιρικής βίδας και στον περιορισμό της ανεπιθύμητης κίνησης του άξονα.

2. Ομαλή μηχανική διαδρομή

Η σωστή επαφή κύλισης μειώνει την τριβή σε σύγκριση με το στήριγμα ολίσθησης και προάγει την ομαλή κίνηση του άξονα Υ.

3. Ελεγχόμενη Αξονική Θέση

Ο σχεδιασμός γωνιακής επαφής υποστηρίζει την αξονική δύναμη και βοηθά στη διατήρηση της επιδιωκόμενης θέσης σφαιρικής βίδας.

4. Δυνατότητα κίνησης ακριβείας

Ένα κατάλληλο ρουλεμάν ποιότητας ακριβείας υποστηρίζει τις απαιτήσεις επαναληψιμότητας του εξοπλισμού τοποθέτησης SMT.

5. Μειωμένη μηχανική δόνηση

Η αντικατάσταση ενός φθαρμένου ή κατεστραμμένου ρουλεμάν μπορεί να μειώσει τους επαληθευμένους κραδασμούς και τον θόρυβο που σχετίζονται με το ρουλεμάν.

6. Αποτελεσματικότητα Συντήρησης

Η χρήση της σωστής αναγνώρισης H4209W και NSK μειώνει τον κίνδυνο παραγγελίας άσχετου τυπικού ρουλεμάν.

7. Αξιοπιστία Παραγωγής

Η προληπτική αντικατάσταση μπορεί να μειώσει την πιθανότητα απροσδόκητης διακοπής του άξονα που προκαλείται από προοδευτική βλάβη του ρουλεμάν.

8. Ανακατασκευή συμβατότητας

Το εξάρτημα είναι κατάλληλο για εργαστήρια συντήρησης που ανακατασκευάζουν ή αποκαθιστούν συγκροτήματα κίνησης FUJI NXT.

Σύγκριση με ρουλεμάν γενικής χρήσης

Ένα ρουλεμάν με τις ίδιες διαστάσεις 12 × 28 × 8 mm δεν είναι αυτόματα αποδεκτή αντικατάσταση. Ο εσωτερικός σχεδιασμός, η γωνία επαφής, ο βαθμός ακρίβειας, ο τύπος κλωβού, η κατάσταση αντιστοίχισης, η προφόρτιση και το επίθημα ενδέχεται να διαφέρουν.

Πώς να επιλέξετε

Βήμα 1: Επιβεβαιώστε τον αριθμό ανταλλακτικού FUJI

Ελέγξτε εάν η λίστα εξαρτημάτων του μηχανήματος, το έγγραφο σέρβις, το πακέτο που αφαιρέθηκε ή το αρχείο συντήρησης προσδιορίζει το απαιτούμενο εξάρτημα ως H4209W.

Βήμα 2: Καταγράψτε την πλήρη σήμανση ρουλεμάν

Μην παρέχετε μόνο "7001". Φωτογραφίστε ή σημειώστε κάθε χαρακτήρα που είναι χαραγμένος στο ρουλεμάν, συμπεριλαμβανομένων των προθεμάτων και των επιθημάτων.

Πιθανές σημάνσεις σε διαθέσιμες αναφορές περιλαμβάνουν:

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

Επειδή οι πλήρεις εγγραφές επιθημάτων διαφέρουν μεταξύ των διαθέσιμων καταχωρίσεων και εγγράφων ανταλλακτικών, η σήμανση ρουλεμάν που αφαιρέθηκε θα πρέπει να αντιμετωπίζεται ως η κύρια αναφορά αγοράς.

Βήμα 3: Επιβεβαιώστε τις Διαστάσεις

Μετρήστε ή επαληθεύστε:

• Εσωτερική διάμετρος: 12 mm.
• Εξωτερική διάμετρος: 28 mm.
• Πλάτος: 8 mm.

Βήμα 4: Επιβεβαιώστε τον Εξοπλισμό

Δώστε τις ακόλουθες πληροφορίες:

• Μάρκα μηχανήματος.
• Σειρά μηχανών.
• Παραγωγή μηχανών.
• Αριθμός ενότητας.
• Αριθμός σειράς μηχανήματος.
• Θέση άξονα.
• Όνομα συναρμολόγησης.
• Υπάρχων αριθμός ανταλλακτικού.

Βήμα 5: Επιβεβαιώστε τη διάταξη ρουλεμάν

Ρωτήστε τον μηχανικό συντήρησης εάν το συγκρότημα χρησιμοποιεί:

• Ένα ρουλεμάν.
• Δύο ατομικά ρουλεμάν.
• Ένα ταιριαστό ζευγάρι.
• Ρύθμιση πλάτη με πλάτη.
• Τακτοποίηση πρόσωπο με πρόσωπο.
• Υποστήριξη σταθερής τεχνολογίας.
• Υποστήριξη κυμαινόμενου άκρου.
• Συγκεκριμένη προφόρτιση ή διαμόρφωση διαχωριστή.

Βήμα 6: Επιβεβαιώστε την Απαιτούμενη Συνθήκη

Οι διαθέσιμοι όροι προμήθειας μπορεί να περιλαμβάνουν:

Η πραγματική κατάσταση που παρέχεται πρέπει να αναφέρεται σαφώς στην προσφορά. Τα «πρωτότυπο», «καινούργιο», «μεταχειρισμένο» και «αντικατάσταση» δεν πρέπει ποτέ να λαμβάνονται υπόψη μόνο από τον αριθμό μοντέλου.

Βήμα 7: Παρέχετε φωτογραφίες

Οι χρήσιμες φωτογραφίες περιλαμβάνουν:

• Χαρακτική ρουλεμάν.
• Αρχική ετικέτα συσκευασίας.
• Ετικέτα ανταλλακτικών FUJI.
• Εγκατεστημένη θέση.
• Συγκρότημα στήριξης με μπίλια.
• Πινακίδα μηχανήματος.
• Αφαιρέθηκε το ρουλεμάν και από τις δύο πλευρές.
• Διάταξη αποστάτη, γιακά και παξιμάδι κλειδώματος.

Βήμα 8: Επιβεβαιώστε την ποσότητα

Ένα διάγραμμα ανταλλακτικών μπορεί να δείχνει δύο ρουλεμάν H4209W στο σχετικό συγκρότημα του άξονα Υ, αλλά η ποσότητα αγοράς θα πρέπει να επιβεβαιωθεί σύμφωνα με την ακριβή μονάδα και το πεδίο συντήρησης.

Πληροφορίες Παραγγελίας

Δώστε τις ακόλουθες λεπτομέρειες για γρήγορη και ακριβή προσφορά:

Συσκευασία και αποστολή

Τα ρουλεμάν ακριβείας απαιτούν προσεκτική προστασία από κρούσεις, υγρασία, σκόνη και διάβρωση κατά τη μεταφορά.

Τυπική διαδικασία συσκευασίας

1. Η αναγνώριση του ρουλεμάν επιβεβαιώνεται.
2. Το ρουλεμάν τοποθετείται σε προστατευτική εσωτερική συσκευασία.
3. Όταν απαιτείται, προστίθεται υλικό ανθεκτικό στην υγρασία.
4. Το προϊόν προστατεύεται από κίνηση μέσα στο κουτί.
5. Η εξωτερική ετικέτα περιλαμβάνει τον αριθμό εξαρτήματος και την ποσότητα.
6. Η συσκευασία τοποθετείται σε ενισχυμένο χαρτοκιβώτιο αποστολής.
7. Η τεκμηρίωση εξαγωγής συντάσσεται σύμφωνα με την παραγγελία.

Διαθέσιμες επιλογές αποστολής

• DHL express.
• FedEx express.
• UPS express.
• Αεροπορικές μεταφορές.
• Θαλάσσιες μεταφορές για συγκεντρωτικές παραγγελίες.
• Αποστολέας που ορίζεται από τον πελάτη.
• Λογαριασμός ταχυμεταφορών πελάτη.
• Συνδυασμένη αποστολή με άλλα ανταλλακτικά SMT.

Συστάσεις αποθήκευσης

• Διατηρήστε το ρουλεμάν στην αρχική του προστατευτική συσκευασία μέχρι την εγκατάσταση.
• Αποθηκεύστε το σε καθαρό και στεγνό εσωτερικό χώρο.
• Αποφύγετε την έκθεση σε συμπύκνωση ή διαβρωτικά χημικά.
• Μην τοποθετείτε βαριά προϊόντα στη συσκευασία του ρουλεμάν.
• Κρατήστε το προϊόν μακριά από μεταλλική σκόνη και υπολείμματα μηχανικής κατεργασίας.
• Μην ανοίγετε άσκοπα τη συσκευασία.
• Χρησιμοποιήστε καθαρά γάντια κατά την επιθεώρηση και την εγκατάσταση.
• Εναλλαγή αποθέματος σύμφωνα με την ημερομηνία παραλαβής.
• Ελέγξτε ξανά την κατάσταση μετά από μακροχρόνια αποθήκευση.
• Αποφύγετε την άμεση επαφή με γυμνά χέρια σε επιφάνειες ακριβείας.

FAQ

Ε1: Είναι το H4209W ίδιο με το NSK 7001ATYNDBMP5;

Το H4209W είναι η αναφορά ανταλλακτικών FUJI που συνήθως σχετίζεται με ένα ρουλεμάν ακριβείας της σειράς NSK 7001AT για εξοπλισμό NXT. Ορισμένες εμπορικές εγγραφές χρησιμοποιούν 7001ATYNDBMP5, ενώ μια εγγραφή λίστας ανταλλακτικών εμφανίζει 7001ATYDBC8P5. Επιβεβαιώστε την πλήρη σήμανση στο αφαιρεμένο ρουλεμάν πριν την παραγγελία.

Ε2: Ποιες είναι οι διαστάσεις του ρουλεμάν H4209W;

Οι συνήθως τεκμηριωμένες διαστάσεις είναι 12 mm εσωτερική διάμετρος, 28 mm εξωτερική διάμετρος και 8 mm πλάτος. Ωστόσο, οι διαστάσεις από μόνες τους δεν επαρκούν για την αντικατάσταση, επειδή πρέπει επίσης να επαληθευτεί η κατηγορία ακρίβειας, ο σχεδιασμός επαφής, η διάταξη ταιριάσματος, ο τύπος κλωβού και τα επιθήματα που σχετίζονται με την προφόρτιση.

Ε3: Πού χρησιμοποιείται αυτό το ρουλεμάν σε μια μηχανή FUJI NXT;

Οι διαθέσιμες πληροφορίες ανταλλακτικών NXT προσδιορίζουν το H4209W ως ρουλεμάν σε ένα συγκρότημα που σχετίζεται με σφαιρική βίδα του άξονα Υ. Η ακριβής θέση εγκατάστασης μπορεί να διαφέρει ανάλογα με τη διαμόρφωση της μονάδας και του μηχανήματος, επομένως οι αγοραστές θα πρέπει να παράσχουν το μοντέλο εξοπλισμού, τον αριθμό της μονάδας και τη φωτογραφία συναρμολόγησης.

Ε4: Μπορώ να χρησιμοποιήσω ένα τυπικό ρουλεμάν 7001;

Ένα τυπικό ρουλεμάν με τις ίδιες διαστάσεις δεν πρέπει να τοποθετείται αυτόματα. Το αρχικό ρουλεμάν μπορεί να απαιτεί συγκεκριμένο σχεδιασμό γωνιακής επαφής, κατηγορία ακριβείας, κλωβό, εσωτερική διαμόρφωση, ταιριαστή διάταξη ή προφόρτιση. Να συγκρίνετε πάντα το πλήρες επίθημα και τις απαιτήσεις εφαρμογής.

Ε5: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Στείλτε το H4209W, την πλήρη σήμανση ρουλεμάν NSK, απαιτούμενη ποσότητα, μοντέλο μηχανής, σειριακό αριθμό μηχανής, θέση εγκατάστασης, απαιτούμενη κατάσταση και καθαρές φωτογραφίες. Αυτές οι λεπτομέρειες επιτρέπουν στον προμηθευτή να επαληθεύσει τη συμβατότητα και να αποφύγει καθυστερήσεις που προκαλούνται από ελλιπείς πληροφορίες επίθημα.

Επικοινωνήστε μαζί μας

Αναζητάτε το ρουλεμάν ακριβείας FUJI H4209W NSK 7001AT για ένα έργο συντήρησης άξονα Y NXT;

Στείλτε μας τη σήμανση ρουλεμάν, το μοντέλο μηχανής, την απαιτούμενη ποσότητα, την προτιμώμενη κατάσταση και τον προορισμό παράδοσης. Η ομάδα μας θα ελέγξει τις διαθέσιμες προδιαγραφές, την κατάσταση του αποθέματος, τις απαιτήσεις συσκευασίας και την επιλογή αποστολής πριν από την προσφορά.

SMT PARTS SUPPLY Ε.Π.Ε.παρέχει ανταλλακτικά μηχανών SMT, εξαρτήματα τροφοδοσίας, ρουλεμάν, κινητήρες, αισθητήρες, πλακέτες ελέγχου, ακροφύσια, φίλτρα και λύσεις συντήρησης για πελάτες που κατασκευάζουν ηλεκτρονικά είδη σε όλο τον κόσμο.

Υποστηρίζουμε:

• Γρήγορη επαλήθευση μερικού αριθμού.
• Επιβεβαίωση προϊόντος βάσει φωτογραφίας.
• Καινούριες και επιλογές κατάστασης αντικατάστασης.
• Απαιτήσεις έκτακτης συντήρησης.
• Παραγγελίες σε μικρές ποσότητες και παρτίδες.
• Συνδυασμένες αποστολές ανταλλακτικών SMT.
• Διεθνής ταχεία παράδοση.
• Τεχνική επικοινωνία πριν την αποστολή.
• Προστατευτική συσκευασία εξαγωγής.
• Μακροχρόνια υποστήριξη προμήθειας ανταλλακτικών.

Για ακριβή εξυπηρέτηση, συμπεριλάβετεH4209W,7001ATYNDBMP5 ή την πραγματική πλήρη σήμανση,12 × 28 × 8 mm, καιΕφαρμογή άξονα Υ FUJI NXTστην ερώτησή σας.
