Τεχνική συσκευή τεμαχίσματος από χάλυβα με ακριβή μηχανή Panasonic για μηχανή RHS2B AI

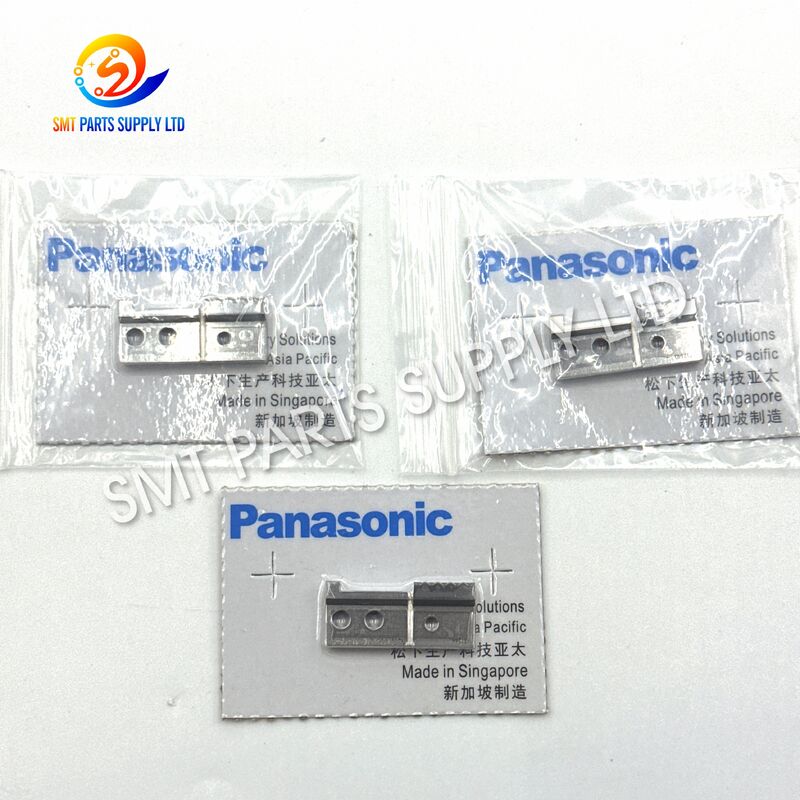

Το Panasonic N210133270AC Lead Cutter (A) είναι ένα εξάρτημα κοπής ακριβείας που έχει σχεδιαστεί για συμβατό εξοπλισμό αυτόματης εισαγωγής, συμπεριλαμβανομένων επιλεγμένων διαμορφώσεων μηχανών RHS, RHS2 και RHS2B AI. Εγκατεστημένο στο εσωτερικό του μηχανισμού επεξεργασίας και κοπής ηλεκτροδίων εξαρτημάτων, αυτός ο κόφτης κόβει τα υπερβολικά καλώδια εξαρτημάτων κατά τη διάρκεια του κύκλου αυτόματης εισαγωγής.

Η σταθερή απόδοση κοπής είναι σημαντική για τη διατήρηση σταθερού μήκους καλωδίου, καθαρές ακμές κοπής, αξιόπιστο χειρισμό PCB και αποτελεσματική κατάντη συναρμολόγηση. Ένας φθαρμένος, πελεκημένος, εσφαλμένα εγκατεστημένος ή ακατάλληλος διαστάσεων κόφτης μπορεί να προκαλέσει ατελές κόψιμο, υπερβολικά τρυπήματα, ακανόνιστο μήκος καλωδίου, κίνηση εξαρτημάτων ή απροσδόκητη διακοπή της μηχανής.

Το N210133270AC παρέχει έναν σαφώς αναγνωρίσιμο αριθμό ανταλλακτικού για ομάδες συντήρησης, τμήματα αγορών, διανομείς και μηχανικούς παραγωγής. Αναγνωρίζεται συνήθως ως κόφτης μολύβδου (A) και μπορεί να λειτουργεί μαζί με τον αντίστοιχο κόφτη μολύβδου (Β), αριθμός εξαρτήματος N210133271AC, ανάλογα με τη διάταξη του μηχανήματος.

Πριν παραγγείλουν, οι πελάτες θα πρέπει να συγκρίνουν το μοντέλο του μηχανήματος, τη θέση συναρμολόγησης, τον παλιό αριθμό εξαρτήματος, το σχήμα κοπής, τα σημεία στερέωσης και τη λίστα εξαρτημάτων μηχανής.

Ο εξοπλισμός αυτόματης εισαγωγής τοποθετεί ηλεκτρονικά εξαρτήματα σε προετοιμασμένες οπές PCB με υψηλή ταχύτητα παραγωγής. Μετά την εισαγωγή, τα καλώδια των εξαρτημάτων πρέπει να κοπούν σε ελεγχόμενο μήκος. Ο μηχανισμός κοπής πρέπει να ολοκληρώσει αυτή τη διαδικασία γρήγορα και επανειλημμένα χωρίς να καταστρέψει το σώμα του εξαρτήματος, την επιφάνεια PCB, τον μηχανισμό εισαγωγής ή τα γειτονικά μέρη του μηχανήματος.

Ένας σωστά επιλεγμένος κόφτης μολύβδου βοηθά το μηχάνημα να διατηρεί:

• Σταθερό μήκος κοπής μολύβδου.
• Καθαρότερες επιφάνειες κοπής.
• Σταθεροί αυτόματοι κύκλοι εισαγωγής.
• Μειωμένη αντίσταση κοπής.
• Χαμηλότερος κίνδυνος ατελούς διαχωρισμού μολύβδου.
• Πιο προβλέψιμη συντήρηση εξοπλισμού.
• Μειωμένες διακοπές παραγωγής.
• Βελτιωμένη διαχείριση ανταλλακτικών.

Επειδή ο κόφτης λειτουργεί μέσω επαναλαμβανόμενης μηχανικής επαφής, η κοπτική του άκρη μπορεί σταδιακά να φθαρεί. Η τακτική επιθεώρηση και η έγκαιρη αντικατάσταση είναι σημαντικές για τη διατήρηση της απόδοσης του μηχανήματος.

Ο κόφτης είναι ένα μηχανικό εξάρτημα που σχετίζεται με τη φθορά. Η διάρκεια ζωής του εξαρτάται από τον όγκο παραγωγής, το υλικό μολύβδου, την ευθυγράμμιση του κόφτη, την κατάσταση λίπανσης, τη ρύθμιση του μηχανήματος, την ακρίβεια εγκατάστασης και τις πρακτικές συντήρησης.

Η αντικατάσταση ενός φθαρμένου κόφτη με τον σωστά αναγνωρισμένο κόφτη μολύβδου N210133270AC (A) μπορεί να βοηθήσει στην αποκατάσταση της προβλεπόμενης δράσης κοπής του συμβατού εξοπλισμού αυτόματης εισαγωγής.

Για το καλύτερο αποτέλεσμα συντήρησης, η διαδικασία αντικατάστασης θα πρέπει να περιλαμβάνει περισσότερα από την απλή αφαίρεση του παλιού κόφτη. Οι τεχνικοί θα πρέπει να επιθεωρήσουν το πλήρες συγκρότημα κοπής, συμπεριλαμβανομένης της λεπίδας ζευγαρώματος, της βάσης κοπής, του οδηγού, του υλικού στερέωσης, του μηχανισμού κίνησης, της απόστασης κοπής και των γύρω εξαρτημάτων.

Μια πλήρης διαδικασία αντικατάστασης περιλαμβάνει γενικά:

1. Επιβεβαίωση του μοντέλου εξοπλισμού και του σειριακού αριθμού μηχανής.
2. Προσδιορισμός της τοποθετημένης θέσης κοπής.
3. Έλεγχος του παλιού αριθμού ανταλλακτικού και της φυσικής σχεδίασης.
4. Επιθεώρηση του κόφτη Α και του κόφτη Β μαζί.
5. Καθαρισμός υπολειμμάτων μολύβδου από τον μηχανισμό κοπής.
6. Τοποθέτηση του κοπτικού αντικατάστασης στη σωστή κατεύθυνση.
7. Ρύθμιση ευθυγράμμισης και απόστασης κοπής.
8. Εκτέλεση χειροκίνητων ή ελέγχων κίνησης χαμηλής ταχύτητας.
9. Δοκιμή του κόφτη με εξαρτήματα δείγματος.
10. Επιθεώρηση μήκους κομμένου καλωδίου και ποιότητας αιχμής.

Αυτή η συστηματική προσέγγιση μειώνει τον κίνδυνο επαναλαμβανόμενης αντικατάστασης, μη φυσιολογικής επαφής της λεπίδας ή απροσδόκητης βλάβης στο νέο κόφτη.

Η σήμανση N210133270AC υποστηρίζει ακριβείς αγορές, έλεγχο αποθέματος, αρχεία συντήρησης και επαλήθευση ανταλλακτικών.

Ο κόφτης έχει σχεδιαστεί για επαναλαμβανόμενο κόψιμο των καλωδίων ηλεκτρονικών εξαρτημάτων κατά τη διάρκεια της διαδικασίας αυτόματης εισαγωγής.

Η κατασκευή από χάλυβα με κατεργασία ακριβείας υποστηρίζει τη μηχανική αντοχή και την επαναλαμβανόμενη απόδοση κοπής υπό κανονικές συνθήκες λειτουργίας του μηχανήματος.

Το προϊόν διατίθεται συνήθως για επιλεγμένες διαμορφώσεις μηχανών αυτόματης εισαγωγής RHS, RHS2 και RHS2B. Η τελική συμβατότητα πρέπει να επιβεβαιωθεί μέσω της λίστας εξαρτημάτων μηχανής.

Ο κόφτης μπορεί να αντικατασταθεί ως μέρος προγραμματισμένης συντήρησης, επισκευής μηχανής, επισκευής μονάδας κοπής ή έκτακτης αντικατάστασης ανταλλακτικών.

Η διατήρηση αυτού του κόφτη στο απόθεμα συντήρησης μπορεί να μειώσει τον χρόνο αναμονής όταν μειώνεται η ποιότητα κοπής ή προκύψει απροσδόκητη ζημιά στη λεπίδα.

Το N210133270AC Cutter A μπορεί να ελεγχθεί μαζί με το N210133271AC Cutter B για να αξιολογηθεί η κατάσταση του πλήρους ζεύγους κοπής.

Η σωστή επιλογή και εγκατάσταση κόφτη συμβάλλει στη διατήρηση σταθερής επεξεργασίας μολύβδου εξαρτημάτων και στη μείωση των συναγερμών του μηχανήματος που σχετίζονται με την κοπή.

Οι προδιαγραφές θα πρέπει να επιβεβαιωθούν σε σχέση με την πραγματική διαμόρφωση του μηχανήματος πριν από την αγορά. Οι αναθεωρήσεις του εξοπλισμού ενδέχεται να χρησιμοποιούν διαφορετικούς κόπτες ακόμα και όταν το όνομα της σειράς του μηχανήματος είναι παρόμοιο.

Ο κόφτης μολύβδου N210133270AC (A) χρησιμοποιείται σε ηλεκτρονικές εγκαταστάσεις παραγωγής που λειτουργούν συμβατό εξοπλισμό αυτόματης εισαγωγής.

• Κατασκευή ηλεκτρονικών ειδών ευρείας κατανάλωσης.
• Παραγωγή ηλεκτρονικών ειδών αυτοκινήτου.
• Συναρμολόγηση εξοπλισμού βιομηχανικού ελέγχου.
• Κατασκευή τροφοδοτικού.
• Παραγωγή πίνακα ελέγχου συσκευής.
• Κατασκευή ηλεκτρονικών φωτιστικών.
• Παραγωγή εξοπλισμού επικοινωνίας.
• Συναρμολόγηση PCB και σύμβαση κατασκευής.
• Επισκευή και ανακαίνιση ηλεκτρονικών μηχανημάτων.
• Διανομή ανταλλακτικών μηχανών AI.

Ο κόφτης μολύβδου λειτουργεί ως μέρος του μηχανικού συστήματος επεξεργασίας μολύβδου της μηχανής αυτόματης εισαγωγής.

Τα ηλεκτρονικά εξαρτήματα παρέχονται στην κεφαλή εισαγωγής μέσω του συστήματος τροφοδοσίας του μηχανήματος. Το μηχάνημα ελέγχει τον προσανατολισμό των εξαρτημάτων και το χρονισμό εισαγωγής.

Ο μηχανισμός εισαγωγής τοποθετεί το εξάρτημα πάνω από το PCB και εισάγει τα καλώδιά του στις αντίστοιχες οπές της πλακέτας.

Τα καλώδια εξαρτημάτων εισέρχονται στην περιοχή κοπής κάτω ή εντός του μηχανισμού υποστήριξης PCB. Το συγκρότημα κοπής συγκρατεί τα καλώδια στην απαιτούμενη θέση κοπής.

N210133270AC Ο κόφτης μολύβδου (Α) λειτουργεί με τον σχετικό μηχανισμό κοπής για να κουρεύει το πλεονάζον υλικό μολύβδου. Ανάλογα με το σχέδιο του συγκροτήματος, μπορεί να λειτουργήσει μαζί με το Cutter B, N210133271AC.

Μετά την κοπή, ο κινούμενος μηχανισμός επιστρέφει στην αρχική του θέση και προετοιμάζεται για τον επόμενο κύκλο εισαγωγής.

Η διαδικασία επαναλαμβάνεται αυτόματα για κάθε στοιχείο. Η ευκρίνεια, η ευθυγράμμιση, το διάκενο και η κίνηση του κόφτη επηρεάζουν άμεσα τη συνοχή του αποτελέσματος κοπής.

Οι ομάδες συντήρησης θα πρέπει να επιθεωρούν τον κόφτη όταν συμβεί οποιαδήποτε από τις ακόλουθες συνθήκες:

Δεν προκαλείται κάθε πρόβλημα κοπής από τον ίδιο τον κόφτη. Οι οδηγοί, οι βάσεις, οι μηχανισμοί κίνησης, οι αισθητήρες, οι διαστάσεις των εξαρτημάτων, η υποστήριξη PCB και οι ρυθμίσεις του μηχανήματος θα πρέπει επίσης να επιθεωρούνται.

Η σωστή συντήρηση μπορεί να συμβάλει στην παράταση της διάρκειας ζωής του κόφτη και στην προστασία των κοντινών εξαρτημάτων του μηχανήματος.

• Ελέγξτε την περιοχή κοπής για θραύσματα μολύβδου και υπολείμματα μετάλλων.
• Επιβεβαιώστε ότι η κίνηση του κοπτήρα είναι ομαλή.
• Ακούστε για μη φυσιολογικό θόρυβο κοπής.
• Ελέγξτε τις σανίδες δειγμάτων για ακανόνιστο μήκος καλωδίου.
• Βεβαιωθείτε ότι δεν παραμένουν χαλαρά εξαρτήματα μέσα στο μηχανισμό.

• Εξετάστε την κοπτική άκρη κάτω από κατάλληλο φωτισμό.
• Ελέγξτε τον κόφτη για τσιπς, ρωγμές, παραμόρφωση ή μεγάλη φθορά.
• Επιθεωρήστε τα εξαρτήματα του κόφτη και των οδηγών.
• Ελέγξτε τις βίδες στερέωσης και τις επιφάνειες τοποθέτησης.
• Επαληθεύστε το διάκενο κοπής σύμφωνα με τις απαιτήσεις του μηχανήματος.
• Καθαρίστε το πλήρες συγκρότημα κοπής.
• Καταγράψτε το ιστορικό αντικατάστασης κόφτη.

Μετά την εγκατάσταση του N210133270AC, οι τεχνικοί θα πρέπει να εκτελέσουν δοκιμή χαμηλής ταχύτητας πριν επιστρέψουν το μηχάνημα στην πλήρη παραγωγή. Οι πρώτες επεξεργασμένες σανίδες θα πρέπει να επιθεωρούνται για το μήκος του μολύβδου, την πληρότητα κοπής, τη σταθερότητα των εξαρτημάτων και τα ορατά γρέζια.

Η επιλογή ενός μηχανήματος κοπής AI μόνο από οπτική εμφάνιση μπορεί να οδηγήσει σε εσφαλμένη παραγγελία. Παρόμοιοι κόφτες μπορούν να έχουν διαφορετικές γωνίες, πάχη, οπές, θέσεις τοποθέτησης ή κατευθύνσεις κοπής.

Επιβεβαιώστε ότι το υπάρχον εξάρτημα φέρει την ένδειξη N210133270AC ή ότι η λίστα εξαρτημάτων μηχανής καθορίζει αυτόν τον αριθμό.

Το N210133270AC προσδιορίζεται συνήθως ως κόφτης μολύβδου (A). Μην το συγχέετε με τον κόφτη μολύβδου N210133271AC (B).

Επιβεβαιώστε εάν το μηχάνημα είναι RHS, RHS2, RHS2B ή άλλη διαμόρφωση εξοπλισμού αυτόματης εισαγωγής.

Τα μηχανήματα της ίδιας σειράς ενδέχεται να έχουν διαφορετικές αναθεωρήσεις παραγωγής. Ο σειριακός αριθμός βοηθά στον προσδιορισμό της σωστής έκδοσης συναρμολόγησης.

Δώστε καθαρές φωτογραφίες που δείχνουν:

• Ο πλήρης κόφτης.
• Η αιχμή.
• Τρύπες στερέωσης.
• Πάχος.
• Πλαϊνό προφίλ.
• Αριθμός ανταλλακτικού.
• Θέση εγκατάστασης.

Επιθεωρήστε εάν ο κόφτης Β, η βάση κοπής, οι οδηγοί, οι άξονες, τα ελατήρια, οι βίδες ή τα κινούμενα μέρη χρειάζονται επίσης αντικατάσταση.

Πριν παραγγείλετε, καθορίστε εάν η απαίτηση αφορά νέο επώνυμο ανταλλακτικό, επαληθευμένο αρχικό απόθεμα ή εναλλακτική αντικατάσταση. Η κατάσταση του προϊόντος και η πηγή πρέπει να αναγράφονται καθαρά στην προσφορά.

Οι δύο αριθμοί κοπής δεν πρέπει να αντιμετωπίζονται ως εναλλάξιμοι εκτός εάν η τεκμηρίωση του μηχανήματος επιβεβαιώνει συγκεκριμένα την αντικατάσταση.

Πριν από την αποστολή, ο κόφτης μπορεί να ελεγχθεί σύμφωνα με το συμφωνημένο πρότυπο προμήθειας.

• Κατάσταση επιφάνειας προϊόντος.
• Κατάσταση αιχμής.
• Κατάσταση οπής τοποθέτησης.
• Αναγνώριση αριθμού εξαρτήματος.
• Απουσία ορατών ρωγμών ή παραμόρφωσης.
• Προστατευτική επεξεργασία και συσκευασία.

Όταν απαιτείται, οι διαστάσεις μπορούν να συγκριθούν με εγκεκριμένο δείγμα, τεχνικό σχέδιο ή πληροφορίες μέτρησης που παρέχονται από τον πελάτη.

Η προσφορά, η λίστα συσκευασίας, η ετικέτα συσκευασίας και η ταυτότητα του προϊόντος θα πρέπει να χρησιμοποιούν τον ίδιο αριθμό ανταλλακτικού: N210133270AC.

Οι πελάτες ενθαρρύνονται να συμπεριλάβουν τον αριθμό παραγγελίας αγοράς, την αναφορά του μηχανήματος και την απαιτούμενη ποσότητα, ώστε κάθε αποστολή να μπορεί να εντοπιστεί πιο εύκολα.

Η κοπτική άκρη είναι μια επιφάνεια εργασίας ακριβείας και θα πρέπει να προστατεύεται κατά την αποθήκευση και τη μεταφορά.

1. Οπτική επιθεώρηση πριν από τη συσκευασία.
2. Προστασία αιχμής.
3. Ατομική εσωτερική συσκευασία.
4. Αναγνώριση ετικέτας με αριθμό ανταλλακτικού.
5. Αντικραδασμική εξωτερική συσκευασία.
6. Επαλήθευση ποσότητας πριν από τη σφράγιση.
7. Προετοιμασία χαρτοκιβωτίων εξαγωγής.

Για να προετοιμάσετε μια ακριβή προσφορά, δώστε:

• Απαιτούμενη ποσότητα.
• Χώρα προορισμού.
• Προτιμώμενος τρόπος αποστολής.
• Μοντέλο μηχανής.
• Αριθμός σειράς μηχανήματος, όταν είναι διαθέσιμος.
• Απαιτούμενη ημερομηνία παράδοσης.
• Απαίτηση κατάστασης προϊόντος.
• Φωτογραφίες του τρέχοντος κόφτη.

Οι επιλογές διεθνούς παράδοσης μπορεί να περιλαμβάνουν express courier, αεροπορική μεταφορά ή ενοποιημένη αποστολή σύμφωνα με την ποσότητα παραγγελίας και τον προορισμό.

Πριν υποβάλετε ένα ερώτημα, επιβεβαιώστε τις ακόλουθες πληροφορίες:

Η παροχή πλήρους πληροφοριών επιτρέπει στον προμηθευτή να επιβεβαιώσει τη συμβατότητα και να προετοιμάσει μια πιο ακριβή προσφορά.

Το N210133270AC προσδιορίζεται συνήθως ως κόφτης μολύβδου (A). Τοποθετείται σε συμβατό εξοπλισμό αυτόματης εισαγωγής για να κόβει τα υπερβολικά καλώδια ηλεκτρονικών εξαρτημάτων κατά τη διαδικασία εισαγωγής. Η σωστή εγκατάσταση και ευθυγράμμιση συμβάλλουν στη διατήρηση σταθερού μήκους κοπής και σταθερής λειτουργίας του μηχανήματος.

Ο κόφτης συνδέεται συνήθως με επιλεγμένες διαμορφώσεις μηχανών αυτόματης εισαγωγής RHS, RHS2 και RHS2B. Ωστόσο, οι αναθεωρήσεις του εξοπλισμού ενδέχεται να χρησιμοποιούν διαφορετικά εξαρτήματα κοπής. Οι πελάτες θα πρέπει να επιβεβαιώσουν τον αριθμό ανταλλακτικού μέσω του BOM του μηχανήματος, της παλιάς σήμανσης κοπής, του σειριακού αριθμού μηχανής και των φωτογραφιών εγκατάστασης.

Νο. N210133270AC αναγνωρίζεται συνήθως ως κόφτης Α, ενώ το N210133271AC είναι κόφτης Β. Μπορεί να λειτουργούν εντός του ίδιου συγκροτήματος κοπής, αλλά συνήθως έχουν διαφορετικές θέσεις και δομές. Κάθε αριθμός ανταλλακτικού πρέπει να παραγγελθεί ξεχωριστά σύμφωνα με την τεκμηρίωση του μηχανήματος.

Δεν απαιτούν πάντα αντικατάσταση ταυτόχρονα, αλλά και οι δύο κόφτες πρέπει να επιθεωρούνται μαζί. Ένα κατεστραμμένο ή πολύ φθαρμένο κοπτικό ζευγαρώματος μπορεί να μειώσει την ποιότητα κοπής και μπορεί να επιταχύνει τη φθορά του πρόσφατα τοποθετημένου κόφτη. Αντικαταστήστε και τα δύο όταν το ζεύγος κοπής βρίσκεται εκτός της αποδεκτής κατάστασης.

Δώστε τον αριθμό ανταλλακτικού, το μοντέλο μηχανής, τον σειριακό αριθμό μηχανής, την απαιτούμενη ποσότητα, τη χώρα προορισμού, τις τρέχουσες φωτογραφίες κοπής, τη θέση εγκατάστασης και την απαίτηση κατάστασης προϊόντος. Οι καθαρές φωτογραφίες της αιχμής και των οπών στερέωσης είναι ιδιαίτερα χρήσιμες για την επαλήθευση της συμβατότητας.

Η SMT PARTS SUPPLY LTD προμηθεύει εξαρτήματα μηχανών αυτόματης εισαγωγής, εξαρτήματα εξοπλισμού SMT, κόφτες, οδηγούς, τροφοδότες, αισθητήρες, κινητήρες, πλακέτες ελέγχου και ανταλλακτικά συντήρησης γραμμής παραγωγής για διεθνείς κατασκευαστές ηλεκτρονικών ειδών.

Για μια γρήγορη προσφορά για τον κόφτη μολύβδου N210133270AC (A), στείλτε:

• Αριθμός ανταλλακτικού.
• Όνομα προϊόντος.
• Μοντέλο μηχανής.
• Αριθμός σειράς μηχανήματος.
• Απαιτούμενη ποσότητα.
• Φωτογραφίες τρέχοντος μέρους.
• Χώρα παράδοσης.
• Απαιτούμενο χρονοδιάγραμμα παράδοσης.

Η ομάδα μας μπορεί να βοηθήσει στον έλεγχο του αριθμού ανταλλακτικού, να συγκρίνει φωτογραφίες προϊόντων, να επιβεβαιώσει τις σχετικές απαιτήσεις κοπής και να προετοιμάσει τις κατάλληλες επιλογές αποστολής.
