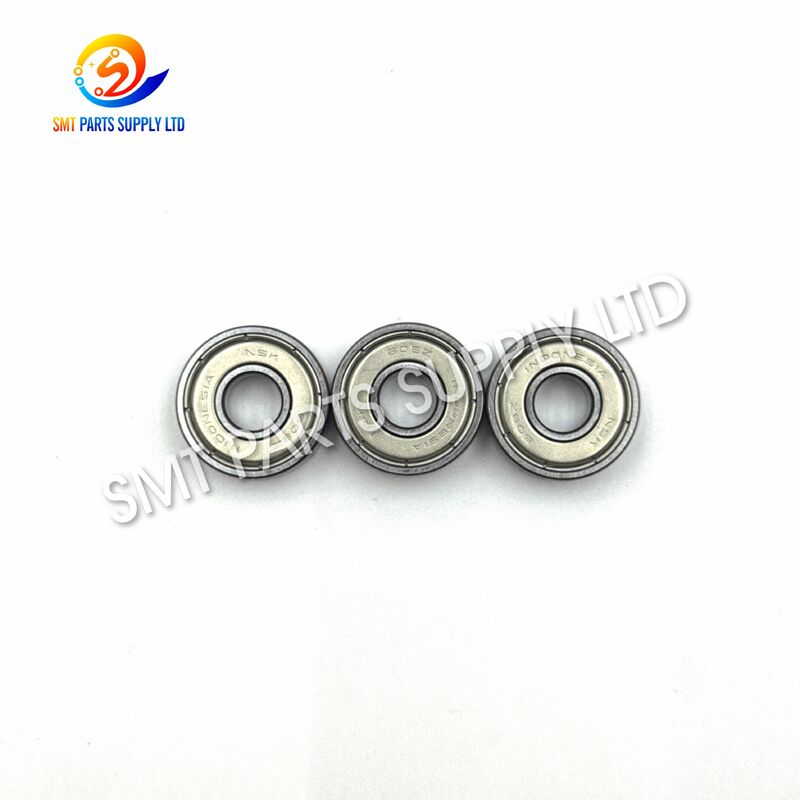

Ρουλεμάν FUJI H4130E NSK 608Z με μεταλλικό κάλυμμα, εσωτερική διάμετρο 8 mm και εξωτερική διάμετρο 22 mm για μηχανές SMT

Θωρακισμένο ρουλεμάν FUJI H4130E NSK 608Z για μηχανές CP6 CP7

Το ρουλεμάν FUJI H4130E NSK 608Z είναι ένα συμπαγές ρουλεμάν βαθιάς αυλάκωσης που παρέχεται για περιστροφική στήριξη, μηχανική μετάδοση, ρολό, άξονα και σχετικές κινούμενες θέσεις σε συμβατό εξοπλισμό τοποθέτησης FUJI SMT. Με τυπική διαμόρφωση διαστάσεων 8 mm εσωτερικής διαμέτρου, 22 mm εξωτερικής διαμέτρου και πλάτους 7 mm, το ρουλεμάν παρέχει μια πρακτική επιλογή αντικατάστασης για φθαρμένα ή κατεστραμμένα εξαρτήματα H4130E.

Ο σχεδιασμός του αυλακιού με βαθιές αυλακώσεις υποστηρίζει την ομαλή περιστροφή ενώ χειρίζεται κυρίως ακτινικά φορτία και περιορισμένα αξονικά φορτία που δημιουργούνται κατά την κανονική λειτουργία του μηχανήματος. Η δομή με μεταλλική θωράκιση συμβάλλει στη μείωση της εισόδου σκόνης και ξένων σωματιδίων ενώ διατηρεί το λιπαντικό που εφαρμόζεται από το εργοστάσιο.

Το H4130E αναφέρεται συνήθως για μηχανήματα της σειράς CP FUJI, συμπεριλαμβανομένων επιλεγμένων διαμορφώσεων CP6, CP642, CP643, CP7, CP742, CP743 και CP842. Επειδή οι θέσεις εγκατάστασης και τα επιθέματα ρουλεμάν μπορεί να διαφέρουν, οι αγοραστές θα πρέπει να επιβεβαιώσουν την παλιά σήμανση ρουλεμάν, το μοντέλο του μηχανήματος, τη θέση συναρμολόγησης και την απαιτούμενη διάταξη θωράκισης πριν από την παραγγελία.

Αναγνώριση προϊόντος

Βασικά πλεονεκτήματα προϊόντος

Συμπαγείς τυπικές διαστάσεις

Η μορφή διαστάσεων 8 × 22 × 7 mm επιτρέπει στο ρουλεμάν να εφαρμόζει συμπαγή περιστρεφόμενα συγκροτήματα όπου ο χώρος εγκατάστασης είναι περιορισμένος. Οι τυποποιημένες διαστάσεις της σειράς 608 διευκολύνουν τη φυσική αναγνώριση και τη σύγκριση αντικατάστασης.

Ομαλή περιστροφική υποστήριξη

Η αυλάκωση με βαθιά αυλάκωση και η δομή κυλιόμενης σφαίρας μειώνουν την τριβή ολίσθησης μεταξύ του άξονα και του περιβλήματος. Αυτό υποστηρίζει πιο ομαλή κίνηση από ένα φθαρμένο, κολλημένο, μολυσμένο ή εσφαλμένα τοποθετημένο ρουλεμάν.

Σταθερή Μηχανική Μετάδοση

Ένα σωστά επιλεγμένο ρουλεμάν H4130E βοηθά στη διατήρηση της θέσης του άξονα και της περιστροφικής συνοχής. Η σταθερή υποστήριξη ρουλεμάν είναι σημαντική στον εξοπλισμό SMT επειδή η ακανόνιστη κίνηση μπορεί να επηρεάσει τον μηχανικό χρονισμό, τους κραδασμούς, τη λειτουργία του τροφοδότη και την επαναληψιμότητα της τοποθέτησης.

Μεταλλική Θωρακισμένη Κατασκευή

Η θωρακισμένη διαμόρφωση παρέχει ένα προστατευτικό φράγμα έναντι μεγαλύτερων σωματιδίων σκόνης και ξένων υλικών, ενώ διατηρεί το λιπαντικό μέσα στο ρουλεμάν. Αυτή η κατασκευή είναι κατάλληλη για κλειστές ή ημίκλειστες μηχανικές θέσεις όπου απαιτείται χαμηλή τριβή και συμπαγές μέγεθος.

Αντικατάσταση φιλική προς τη συντήρηση

Το ρουλεμάν μπορεί να αντικατασταθεί ως μέρος προληπτικής συντήρησης, ανακαίνισης μηχανής ή επισκευής αστοχίας. Η αντικατάσταση ενός φθαρμένου ρουλεμάν πριν από την πλήρη σύλληψη μπορεί να βοηθήσει στην προστασία του άξονα, του περιβλήματος, της τροχαλίας, του κυλίνδρου και των γύρω εξαρτημάτων.

Κατάλληλο για Περιβάλλοντα Παραγωγής SMT

Το ρουλεμάν H4130E προορίζεται για συμβατό εξοπλισμό τοποθέτησης ηλεκτρονικών εξαρτημάτων FUJI. Μπορεί να χρησιμοποιηθεί από εργοστάσια SMT, τμήματα συντήρησης, κατασκευαστές μηχανημάτων, αντιπροσώπους εξοπλισμού και εταιρείες σέρβις ανταλλακτικών.

Αιτία: Γιατί παρουσιάζονται προβλήματα ρουλεμάν

Τα ρουλεμάν λειτουργούν συνεχώς υπό περιστρεφόμενο φορτίο, πίεση συναρμολόγησης, κραδασμούς, διακυμάνσεις θερμοκρασίας και έκθεση σε μόλυνση. Με την πάροδο του χρόνου, αυτές οι συνθήκες μπορεί να βλάψουν τον αυτοκινητόδρομο, τα στοιχεία κύλισης, την ασπίδα, τον κλωβό ή το λιπαντικό.

Συνήθεις αιτίες βλάβης ρουλεμάν H4130E

Τυπικά συμπτώματα αποτυχίας

Ένα ρουλεμάν μπορεί να απαιτεί επιθεώρηση ή αντικατάσταση όταν εμφανιστούν ένα ή περισσότερα από τα ακόλουθα συμπτώματα:

• Ασυνήθιστος μηχανικός θόρυβος κατά τη λειτουργία του μηχανήματος.
• Τραχύτητα όταν ο άξονας ή ο κύλινδρος περιστρέφεται χειροκίνητα.
• Αυξημένη δόνηση γύρω από τη θέση έδρασης.
• Μη φυσιολογική θερμότητα κοντά στο περιστρεφόμενο συγκρότημα.
• Ορατή σκουριά, αποχρωματισμός, ζημιά στην ασπίδα ή διαρροή λίπους.
• Υπερβολικό ακτινωτό ή αξονικό παιχνίδι.
• Ακανόνιστη κίνηση του υποστηριζόμενου άξονα ή του κυλίνδρου.
• Επαναλαμβανόμενοι μηχανικοί συναγερμοί που σχετίζονται με το επηρεασμένο συγκρότημα.
• Μειωμένη σταθερότητα του μηχανήματος μετά από μεγάλες περιόδους λειτουργίας.
• Σύλληψη ή αντίσταση ρουλεμάν κατά την περιστροφή.

Τα συμπτώματα που φέρουν δεν πρέπει να αξιολογούνται μόνα τους. Παρόμοια προβλήματα μπορεί επίσης να προκληθούν από λυγισμένο άξονα, φθαρμένο περίβλημα, χαλαρό σύνδεσμο, κατεστραμμένο ιμάντα, λανθασμένη τάση, μολυσμένο ρολό ή κακή ευθυγράμμιση του συγκροτήματος.

Λύση: Αντικατάσταση του φθαρμένου ρουλεμάν H4130E

Η αντικατάσταση ενός φθαρμένου ρουλεμάν με ένα σωστά προσαρμοσμένο εξάρτημα FUJI H4130E NSK 608Z μπορεί να αποκαταστήσει την ομαλή μηχανική υποστήριξη και να μειώσει την ανεπιθύμητη τριβή. Η αντικατάσταση πρέπει να ταιριάζει με τις αρχικές διαστάσεις ρουλεμάν, τη διαμόρφωση θωράκισης, το επίθημα διάκενου, τη θέση του μηχανήματος και τις απαιτήσεις εγκατάστασης.

Συνιστώμενη διαδικασία αντικατάστασης

Ποτέ δεν πρέπει να τοποθετείται ρουλεμάν ασκώντας ανεξέλεγκτη κρούση μέσω των στοιχείων κύλισης. Κατά την τοποθέτηση του ρουλεμάν σε έναν άξονα, η δύναμη εγκατάστασης πρέπει κανονικά να εφαρμόζεται στον εσωτερικό δακτύλιο. Όταν το τοποθετείτε σε ένα περίβλημα, πρέπει κανονικά να ασκείται δύναμη στον εξωτερικό δακτύλιο.

Τεχνικές Προδιαγραφές

Η επίσημη αναφορά NSK για την τυπική σειρά 608 παραθέτει οπή 8 mm, εξωτερική διάμετρο 22 mm, πλάτος 7 mm, βασική βαθμολογία δυναμικού φορτίου περίπου 3.650 N, βασική βαθμολογία στατικού φορτίου περίπου 1.370 N και ταχύτητες αναφοράς έως 34.000 min-1 με λίπανση με γράσο. Αυτές είναι τιμές αναφοράς τυπικής σειράς αντί για εγγυημένες τιμές λειτουργίας για κάθε επίθημα H4130E ή εγκατάσταση μηχανήματος.

Σημαντική τεχνική σημείωση

Ο χαρακτηρισμός608Ζγενικά προσδιορίζει ένα ρουλεμάν με μεταλλική θωράκιση, ενώ608ZZ,608ZZ1, ή σχετικοί χαρακτηρισμοί υποδεικνύουν διαφορετικές διαμορφώσεις ασπίδας ή ειδικές για τον κατασκευαστή. Ορισμένες εμπορικές εγγραφές H4130E προσδιορίζουν το ρουλεμάν ως 608Z, ενώ άλλες αναφέρουν 608ZZ ή 608ZZMC3E.

Για το λόγο αυτό, το παρεχόμενο ρουλεμάν πρέπει να επιβεβαιωθεί έναντι:

• Η πλήρης σήμανση στο αρχικό ρουλεμάν.
• Ο αριθμός των μεταλλικών ασπίδων.
• Απαιτήσεις εσωτερικής άδειας ή επίθημα.
• Το μοντέλο μηχανής FUJI.
• Η θέση συναρμολόγησης.
• Οι διαστάσεις του άξονα και του περιβλήματος.
• Το σχετικό εγχειρίδιο ανταλλακτικών μηχανών.

Μην επιλέγετε το ρουλεμάν χρησιμοποιώντας μόνο τον αριθμό βάσης "608" όταν είναι διαθέσιμο το πλήρες επίθημα.

Εφαρμογή

Το ρουλεμάν FUJI H4130E NSK 608Z χρησιμοποιείται ως εξάρτημα μηχανικής υποστήριξης σε συμβατά μηχανήματα τοποθέτησης ηλεκτρονικών εξαρτημάτων. Μπορεί να εγκατασταθεί σε περιστροφικά συγκροτήματα όπου απαιτείται συμπαγές ρουλεμάν για τη στήριξη άξονα, κυλίνδρου, έκκεντρου, τροχαλίας, στοιχείου μετάδοσης ή σχετικού κινούμενου στοιχείου.

Εφαρμογές Τυπικού Εξοπλισμού

Αναφορές συμβατών μηχανημάτων

Το H4130E διατίθεται συνήθως στην αγορά για επιλεγμένες διαμορφώσεις μηχανών FUJI, όπως:

• FUJI CP6.
• FUJI CP642.
• FUJI CP643.
• FUJI CP7.
• FUJI CP742.
• FUJI CP743.
• FUJI CP842.
• Άλλα συγκροτήματα FUJI που χρησιμοποιούν την ίδια προδιαγραφή ρουλεμάν H4130E.

Η συμβατότητα πρέπει να επαληθευτεί επειδή η ίδια οικογένεια μηχανημάτων μπορεί να περιέχει διαφορετικές μηχανικές αναθεωρήσεις, επιλογές συναρμολόγησης, έτη παραγωγής και επιθήματα ρουλεμάν.

Συνιστώμενα σενάρια χρήσης

Προγραμματισμένη Προληπτική Συντήρηση

Τα εργοστάσια που λειτουργούν γραμμές SMT μεγάλου όγκου μπορούν να διατηρήσουν τα ρουλεμάν H4130E στο απόθεμα συντήρησης τους. Η αντικατάσταση μπορεί να προγραμματιστεί όταν η επιθεώρηση δείχνει μη φυσιολογικό θόρυβο, παιχνίδι, τριβή, μόλυνση ή ορατή ζημιά.

Επισκευή μηχανήματος έκτακτης ανάγκης

Όταν ένα ρουλεμάν αποτύχει απροσδόκητα, μια επαληθευμένη αντικατάσταση μπορεί να μειώσει τον χρόνο διακοπής λειτουργίας του εξοπλισμού. Για επείγουσες προσφορές, οι αγοραστές θα πρέπει να παρέχουν τη σήμανση ρουλεμάν, το μοντέλο μηχανής, την απαιτούμενη ποσότητα και καθαρές φωτογραφίες.

Γενική επισκευή μηχανήματος

Κατά τη διάρκεια μιας πλήρους επισκευής μηχανής της σειράς CP, οι τεχνικοί μπορούν να επιθεωρήσουν τα ρουλεμάν σε όλο το μηχανικό σύστημα. Τα ρουλεμάν που παρουσιάζουν τραχύτητα, διάβρωση, υπερβολικό διάκενο ή ζημιά στην ασπίδα πρέπει να αντικατασταθούν.

Ανακαίνιση μεταχειρισμένου εξοπλισμού

Οι μεταχειρισμένες μηχανές SMT συχνά απαιτούν μηχανικό έλεγχο πριν από την εγκατάσταση σε νέο εργοστάσιο. Η αντικατάσταση φθαρμένων ρουλεμάν μπορεί να βελτιώσει τη λειτουργική σταθερότητα και να μειώσει τον κίνδυνο συντήρησης κατά την εκ νέου θέση σε λειτουργία.

Διεθνής Προμήθεια Ανταλλακτικών

Το συμπαγές μέγεθος του ρουλεμάν H4130E το καθιστά κατάλληλο για διεθνή ταχεία παράδοση. Μπορεί να συσκευαστεί μεμονωμένα ή να συνδυαστεί με άλλα ανταλλακτικά μηχανών FUJI σε μία αποστολή.

Πώς λειτουργεί

Ένα ρουλεμάν βαθιάς αυλάκωσης αποτελείται κυρίως από έναν εσωτερικό δακτύλιο, εξωτερικό δακτύλιο, κυλιόμενες μπάλες, κλουβί, λιπαντικό και προστατευτική ασπίδα. Ο εσωτερικός δακτύλιος εφαρμόζει κανονικά γύρω από τον άξονα, ενώ ο εξωτερικός δακτύλιος είναι τοποθετημένος μέσα στο περίβλημα.

Όταν ο άξονας περιστρέφεται, οι μπάλες κυλίονται μεταξύ των εσωτερικών και εξωτερικών αυλακώσεων. Η επαφή κύλισης παράγει λιγότερη τριβή από την άμεση επαφή ολίσθησης, επιτρέποντας στον άξονα ή τον κύλινδρο να κινείται πιο αποτελεσματικά.

Λειτουργική Αρχή

Μεταφορά φορτίου

Το ακτινικό φορτίο μεταφέρεται από τον άξονα στον εσωτερικό δακτύλιο, μέσω των σφαιρών και στον εξωτερικό δακτύλιο και το περίβλημα. Ένα ρουλεμάν βαθιάς αυλάκωσης μπορεί επίσης να δεχθεί περιορισμένη αξονική δύναμη προς οποιαδήποτε κατεύθυνση, αλλά το πραγματικό επιτρεπόμενο φορτίο εξαρτάται από την ταχύτητα, την εφαρμογή, τη λίπανση, την ευθυγράμμιση, τη θερμοκρασία και τις συνθήκες λειτουργίας.

Σημασία στον εξοπλισμό SMT

Οι μηχανές τοποθέτησης SMT βασίζονται σε επαναλαμβανόμενες, ελεγχόμενες μηχανικές κινήσεις. Ένα ρουλεμάν με υπερβολικό παιχνίδι ή τραχύτητα μπορεί να προκαλέσει δόνηση και ακανόνιστη κίνηση. Ένα σωστά προσαρμοσμένο ρουλεμάν υποστηρίζει τη σταθερή λειτουργία του μηχανήματος διατηρώντας ομαλότερη περιστροφή και πιο σταθερή τοποθέτηση του άξονα.

Πλεονεκτήματα απόδοσης

Περιστροφή χαμηλής τριβής

Ο σχεδιασμός κυλιόμενης μπάλας μειώνει τη μηχανική αντίσταση και υποστηρίζει την ομαλή κίνηση σε συμπαγή συγκροτήματα.

Μικρό Αποτύπωμα Εγκατάστασης

Οι διαστάσεις 8 × 22 × 7 mm παρέχουν περιστροφική στήριξη χωρίς να απαιτείται μεγάλο περίβλημα ή δομή άξονα.

Υποστήριξη ακτινικού φορτίου

Η αυλάκωση βαθιάς αυλάκωσης είναι κατάλληλη για την υποστήριξη ακτινικών φορτίων που δημιουργούνται συνήθως από περιστρεφόμενους άξονες, κυλίνδρους και μηχανισμούς μετάδοσης.

Περιορισμένη αμφίδρομη αξονική υποστήριξη

Η γεωμετρία του αυτοκινητόδρομου μπορεί να δεχτεί περιορισμένο αξονικό φορτίο από οποιαδήποτε κατεύθυνση, όταν το ρουλεμάν είναι σωστά τοποθετημένο και λειτουργεί σύμφωνα με τις καθορισμένες συνθήκες.

Μειωμένη έκθεση σε μόλυνση

Η μεταλλική θωράκιση βοηθά στον περιορισμό της εισόδου μεγαλύτερων σωματιδίων ενώ συγκρατεί το λιπαντικό. Δεν είναι ισοδύναμο με ένα ρουλεμάν πλήρως σφραγισμένο με επαφή και δεν πρέπει να εκτίθεται σε βαριά μόλυνση υγρών.

Απλή Στρατηγική Συντήρησης

Επειδή το ρουλεμάν είναι ένα αντικαταστάσιμο μηχανικό εξάρτημα, οι ομάδες συντήρησης μπορούν να το επιθεωρήσουν και να το αντικαταστήσουν χωρίς να αλλάξουν ολόκληρο το μηχάνημα όταν τα γύρω εξαρτήματα παραμένουν σε λειτουργία.

Οδηγίες εγκατάστασης

Η σωστή εγκατάσταση έχει μεγάλη επίδραση στην απόδοση του ρουλεμάν. Ένα νέο ρουλεμάν μπορεί να αποτύχει γρήγορα εάν εγκατασταθεί με υπερβολική δύναμη, μόλυνση, κακή ευθυγράμμιση ή λανθασμένη εφαρμογή.

Πριν την Εγκατάσταση

• Επιβεβαιώστε ότι το H4130E είναι ο απαιτούμενος αριθμός ανταλλακτικού FUJI.
• Ελέγξτε την πλήρη σήμανση ρουλεμάν NSK.
• Μετρήστε την οπή, την εξωτερική διάμετρο και το πλάτος όταν χρειάζεται.
• Συγκρίνετε τον αριθμό και τη θέση των ασπίδων.
• Επιθεωρήστε τον άξονα για φθορά, γρατσουνιές, διάβρωση ή κάμψη.
• Επιθεωρήστε το περίβλημα για χαλαρότητα, παραμόρφωση ή μόλυνση.
• Προετοιμάστε κατάλληλα εργαλεία τοποθέτησης και αφαίρεσης ρουλεμάν.
• Κρατήστε το νέο ρουλεμάν σφραγισμένο μέχρι την εγκατάσταση.
• Καθαρίστε την περιοχή εργασίας πριν ανοίξετε τη συσκευασία.
• Ακολουθήστε τη διαδικασία συντήρησης του κατασκευαστή του μηχανήματος.

Κατά την εγκατάσταση

• Μην χτυπάτε απευθείας το ρουλεμάν με ατσάλινο σφυρί.
• Μην μεταφέρετε δύναμη πίεσης μέσα από τις μπάλες.
• Εφαρμόστε δύναμη μόνο στον δακτύλιο που δέχεται την εφαρμογή παρεμβολής.
• Διατηρήστε το τετράγωνο του ρουλεμάν στον άξονα και το περίβλημα.
• Αποφύγετε την καταστροφή της ασπίδας.
• Μην αφαιρείτε το εργοστασιακό γράσο χωρίς τεχνικό λόγο.
• Μην ανακατεύετε βρώμικα και καθαρά εργαλεία εγκατάστασης.
• Βεβαιωθείτε ότι οι αποστάτες και τα εξαρτήματα συγκράτησης έχουν τοποθετηθεί σωστά.
• Σφίξτε τους σχετικούς συνδετήρες σύμφωνα με τη διαδικασία του εξοπλισμού.
• Γυρίστε τη διάταξη χειροκίνητα πριν επαναφέρετε την ισχύ του μηχανήματος.

Μετά την Εγκατάσταση

• Επιβεβαιώστε ότι η περιστροφή είναι ομαλή και χωρίς δέσιμο.
• Ελέγξτε τη διάταξη για υπερβολικό παιχνίδι.
• Λειτουργήστε το μηχάνημα με ελεγχόμενη ταχύτητα.
• Ακούστε για κλικ, ξύσιμο ή ακανόνιστο θόρυβο.
• Παρατηρήστε την περιοχή ρουλεμάν για μη φυσιολογική θερμότητα.
• Ελέγξτε ξανά τους συνδετήρες μετά την αρχική δοκιμή, όταν απαιτείται.
• Καταγράψτε την ημερομηνία συντήρησης και τη θέση αντικατάστασης.
• Διατηρήστε το αφαιρεμένο ρουλεμάν για ανάλυση αστοχίας εάν είναι απαραίτητο.

Συστάσεις συντήρησης

Το ρουλεμάν H4130E αντιμετωπίζεται γενικά ως αντικαταστάσιμο εξάρτημα. Τα διαστήματα συντήρησης εξαρτώνται από τις ώρες λειτουργίας, την ταχύτητα, το φορτίο, το περιβάλλον, την ακρίβεια εγκατάστασης και την κατάσταση του μηχανήματος.

Συστάσεις αποθήκευσης

• Αποθηκεύστε το ρουλεμάν στην αρχική του προστατευτική συσκευασία.
• Διατηρήστε το σε καθαρό, στεγνό, ελεγχόμενη θερμοκρασία.
• Αποφύγετε την άμεση επαφή με νερό ή διαβρωτικά χημικά.
• Μην τοποθετείτε βαριά αντικείμενα πάνω από τη συσκευασία του ρουλεμάν.
• Μην ανοίξετε τη συσκευασία μέχρι την εγκατάσταση.
• Χρησιμοποιήστε τη διαχείριση αποθέματος πρώτης εισόδου, πρώτης εξόδου.
• Επισημάνετε το απόθεμα με τους αριθμούς αναφοράς FUJI και NSK.
• Διαχωρίστε νέα, μεταχειρισμένα, επισκευασμένα και αφαιρεμένα εξαρτήματα.
• Αποφύγετε να χειρίζεστε το ρουλεμάν με βρεγμένα ή βρώμικα χέρια.
• Επιθεωρήστε το μακροχρόνιο απόθεμα πριν από την εγκατάσταση.

Πώς να επιλέξετε το σωστό ρουλεμάν

Η επιλογή του σωστού ρουλεμάν απαιτεί περισσότερα από την αντιστοίχιση των διαστάσεων. Δύο ρουλεμάν μπορεί να έχουν το ίδιο μέγεθος 8 × 22 × 7 mm, αλλά διαφέρουν ως προς τη διάταξη θωράκισης, το διάκενο, τη λίπανση, την ακρίβεια, τον σχεδιασμό του κλωβού ή τις προδιαγραφές λειτουργίας.

Λίστα ελέγχου επιλογής

Επιλογή 608Z και 608ZZ

Ένα ρουλεμάν 608Z και ένα ρουλεμάν 608ZZ μοιράζονται συνήθως τις ίδιες κύριες διαστάσεις, αλλά η διάταξη της θωράκισής τους διαφέρει. Η διαμόρφωση της θωράκισης μπορεί να επηρεάσει την προστασία από μόλυνση, τη συγκράτηση του λιπαντικού, τον προσανατολισμό της εγκατάστασης και την αντίσταση.

Εάν το αρχικό εξάρτημα φέρει σήμανση608ZZ, μην το αντικαταστήσετε αυτόματα με608Ζχωρίς επιβεβαίωση της τεχνικής απαίτησης. Ομοίως, επιθήματα όπωςMC3Eμπορεί να υποδεικνύει μια εσωτερική προδιαγραφή που πρέπει να ταιριάζει όταν απαιτείται.

Προτεινόμενες πληροφορίες για προσφορά

Για να λάβετε ακριβή προσφορά, στείλτε:

1. Όνομα προϊόντος: Ρουλεμάν FUJI.
2. Κωδικός ανταλλακτικού FUJI: H4130E.
3. Πλήρης σήμανση NSK.
4. Μοντέλο μηχανής και σειριακός αριθμός.
5. Απαιτούμενη ποσότητα.
6. Απαίτηση κατάστασης προϊόντος.
7. Καθαρές φωτογραφίες και από τις δύο πλευρές.
8. Φωτογραφία της θέσης εγκατάστασης όταν είναι δυνατόν.
9. Χώρα προορισμού και ταχυδρομικός κώδικας.
10. Απαιτούμενη ημερομηνία παράδοσης.

Επιθεώρηση Ποιότητας

Πριν από την αποστολή, το ρουλεμάν μπορεί να ελεγχθεί σύμφωνα με τις επιβεβαιωμένες απαιτήσεις παραγγελίας.

Προτεινόμενα είδη επιθεώρησης

Η επιθεώρηση δεν αντικαθιστά την επιβεβαίωση συμβατότητας από την πλευρά του μηχανήματος. Οι αγοραστές παραμένουν υπεύθυνοι για την επαλήθευση του σωστού αριθμού ανταλλακτικού και του σωστού επιθέματος για τον εξοπλισμό τους.

Συσκευασία και αποστολή

Το ρουλεμάν H4130E είναι ένα συμπαγές εξάρτημα ακριβείας και θα πρέπει να προστατεύεται από μόλυνση, υγρασία, κρούση και ανάμειξη κατά τη μεταφορά.

Μέθοδος συσκευασίας

• Ατομική προστατευτική συσκευασία όπου υπάρχει.
• Αντισκωριακό και ανθεκτικό στη σκόνη περιτύλιγμα.
• Καθαρίστε την ταυτότητα του ανταλλακτικού αριθμού.
• Εσωτερική αντικραδασμική προστασία για αποφυγή κίνησης.
• Ισχυρό χαρτοκιβώτιο εξαγωγής για διεθνείς μεταφορές.
• Ετικέτες παρτίδας για πολλαπλές ποσότητες.
• Εξωτερική συσκευασία με βάση το βάρος αποστολής και τον προορισμό.
• Συνδυασμένη συσκευασία με άλλα ανταλλακτικά SMT κατόπιν παραγγελίας.

Επιλογές αποστολής

Ο πραγματικός χρόνος παράδοσης εξαρτάται από την κατάσταση του αποθέματος, την ποσότητα παραγγελίας, την επιβεβαίωση πληρωμής, τον προορισμό, την τελωνειακή επεξεργασία και την επιλεγμένη μέθοδο μεταφοράς.

Γιατί να επιλέξετε αυτό το προϊόν

• Αναγνωρισμένος αριθμός ανταλλακτικού FUJI H4130E.
• Αναφορά ρουλεμάν της σειράς NSK 608.
• Συμπαγείς διαστάσεις εγκατάστασης 8 × 22 × 7 mm.
• Σχέδιο βαθιάς αυλάκωσης για ομαλή περιστροφική στήριξη.
• Θωρακισμένη κατασκευή για πρακτική προστασία από μόλυνση.
• Κατάλληλο για προληπτική και διορθωτική συντήρηση.
• Ισχύει για συμβατό εξοπλισμό της σειράς CP FUJI.
• Συνδυάζεται εύκολα με άλλες παραγγελίες ανταλλακτικών SMT.
• Εκκαθαρίστε τη διαδικασία επαλήθευσης προπαραγγελίας.
• Διεθνής υποστήριξη συσκευασίας και αποστολής.
• Δεκτές ερωτήσεις για μικρές ποσότητες και παρτίδες.
• Οι τεχνικές φωτογραφίες μπορούν να ελεγχθούν πριν από την αποστολή.

Δήλωση συμβατότητας και εμπορικού σήματος

Τα ονόματα, τα μοντέλα και οι αριθμοί ανταλλακτικών FUJI και NSK χρησιμοποιούνται μόνο για αναγνώριση προϊόντος και αναφορά συμβατότητας. Εκτός εάν επιβεβαιώνεται συγκεκριμένα στην προσφορά, καμία δήλωση δεν θα πρέπει να ερμηνεύεται ως εξουσιοδότηση, συσχέτιση, έγκριση ή διορισμός από τους αντίστοιχους κατόχους εμπορικών σημάτων.

Η εμφάνιση, οι σημάνσεις, η συσκευασία, η παρτίδα παραγωγής, το επίθημα και οι προδιαγραφές ενδέχεται να διαφέρουν. Η συμβατότητα θα πρέπει να επιβεβαιωθεί χρησιμοποιώντας το εγχειρίδιο του μηχανήματος, την αρχική σήμανση ρουλεμάν, τις διαστάσεις του παλιού εξαρτήματος, τη θέση συναρμολόγησης και τις φωτογραφίες που παρέχονται από τον πελάτη.

Ο πωλητής δεν θα πρέπει να περιγράφει το προϊόν ως "πρωτότυπο", "γνήσιο" ή "εξουσιοδοτημένο", εκτός εάν η πηγή και η κατάστασή του έχουν επαληθευτεί για το συγκεκριμένο απόθεμα που προσφέρεται.

FAQ

1. Σε τι χρησιμεύει το ρουλεμάν FUJI H4130E;

Το ρουλεμάν H4130E χρησιμοποιείται για την υποστήριξη περιστροφικής κίνησης σε συμβατά συγκροτήματα μηχανών FUJI SMT. Ανάλογα με τη διαμόρφωση του μηχανήματος, μπορεί να λειτουργεί με άξονα, ρολό, έκκεντρο, τροχαλία, μηχανισμό μετάδοσης ή άλλο περιστρεφόμενο εξάρτημα. Η ακριβής θέση εγκατάστασης θα πρέπει να ελέγχεται στο εγχειρίδιο εξαρτημάτων του μηχανήματος ή να επιβεβαιώνεται από το εξάρτημα που αφαιρέθηκε.

2. Ποιες είναι οι διαστάσεις του ρουλεμάν NSK 608Z;

Οι τυπικές διαστάσεις ρουλεμάν της σειράς 608 είναι 8 mm εσωτερική διάμετρος, 22 mm εξωτερική διάμετρος και 7 mm πλάτος. Οι αγοραστές θα πρέπει ακόμα να μετρήσουν το παλιό εξάρτημα και να ελέγξουν το πλήρες επίθημα επειδή τα ρουλεμάν με ίδιες εξωτερικές διαστάσεις μπορεί να έχουν διαφορετικές ασπίδες, εσωτερικά διάκενα, λίπανση και προδιαγραφές απόδοσης.

3. Είναι το H4130E συμβατό με όλα τα μηχανήματα FUJI CP6 και CP7;

Το H4130E αναφέρεται συνήθως για επιλεγμένο εξοπλισμό CP6, CP642, CP643, CP7, CP742, CP743 και CP842. Ωστόσο, η συμβατότητα δεν μπορεί να εγγυηθεί μόνο από την οικογένεια μηχανημάτων. Δώστε το ακριβές μοντέλο του μηχανήματος, τον σειριακό αριθμό, τη θέση εγκατάστασης, τη σήμανση παλιού ρουλεμάν και τις φωτογραφίες πριν την παραγγελία.

4. Ποια είναι η διαφορά μεταξύ 608Z και 608ZZ;

Και τα δύο χρησιμοποιούν συνήθως τις ίδιες διαστάσεις βάσης 8 × 22 × 7 mm. Η κύρια διαφορά είναι η διάταξη μετάλλου-ασπίδας. Η ονομασία AZ προσδιορίζει γενικά μια ασπίδα, ενώ η ένδειξη ZZ προσδιορίζει ασπίδες και στις δύο πλευρές. Πρόσθετα επιθήματα μπορεί να υποδηλώνουν διάκενο, λίπανση ή λεπτομέρειες που αφορούν τον κατασκευαστή. Να ταιριάζει πάντα με την πλήρη αρχική σήμανση.

5. Ποιες πληροφορίες απαιτούνται για μια προσφορά;

Στείλτε τον αριθμό ανταλλακτικού FUJI H4130E, τον πλήρη κωδικό ρουλεμάν NSK, το μοντέλο μηχανής, την απαιτούμενη ποσότητα, την απαίτηση κατάστασης προϊόντος, τη χώρα προορισμού και καθαρές φωτογραφίες του αρχικού ρουλεμάν. Για επείγουσες παραγγελίες, δώστε επίσης τον λογαριασμό ταχυμεταφοράς ή τον προτιμώμενο τρόπο παράδοσης.

Επικοινωνήστε μαζί μας

Ψάχνετε για ένα αξιόπιστο ρουλεμάν αντικατάστασης για το μηχάνημα τοποθέτησης FUJI SMT;

Στείλτε μας τις ακόλουθες πληροφορίες για ακριβή επιβεβαίωση και προσφορά:

• Αριθμός ανταλλακτικού FUJI.
• Πλήρης σήμανση ρουλεμάν NSK.
• Μοντέλο μηχανής και σειριακός αριθμός.
• Απαιτούμενη ποσότητα.
• Φωτογραφίες και από τις δύο πλευρές.
• Φωτογραφία της θέσης εγκατάστασης.
• Απαίτηση κατάστασης προϊόντος.
• Χώρα προορισμού και ταχυδρομικός κώδικας.
• Προτιμώμενος τρόπος αποστολής.
• Απαιτούμενη ημερομηνία παράδοσης.

Η ομάδα ανταλλακτικών μας SMT μπορεί να βοηθήσει με την αναγνώριση του προϊόντος, τον έλεγχο συμβατότητας, την επιβεβαίωση αποθεμάτων, τον συνδυασμένο σχεδιασμό αποστολής και τη διεθνή παράδοση.

Επικοινωνήστε μαζί μας σήμερα για τιμολόγηση, διαθεσιμότητα, τεχνική επιβεβαίωση και σχετικά ανταλλακτικά μηχανών FUJI SMT.
