Αισθητήρας ορίου X μεταφορέα ειδικός για μηχανήματα για εκτυπωτή οθόνης MPM125 με επιβεβαίωση θέσης

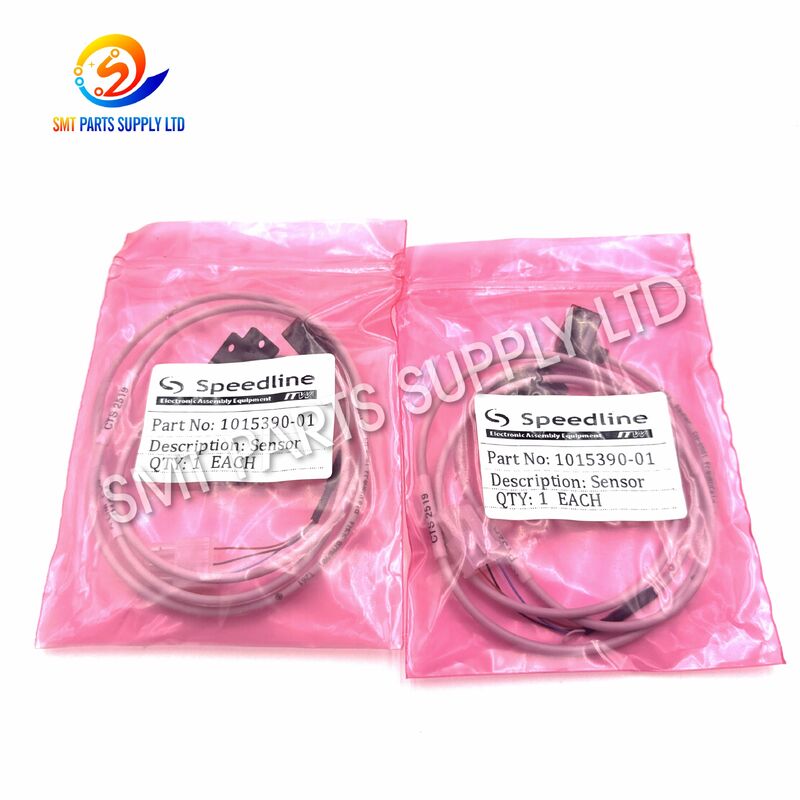

Speedline MPM 1015390-01 Conveyor X Limit Sensor για εκτυπωτή MPM125

Ο αισθητήρας ορίου X μεταφορέα Speedline MPM 1015390-01 είναι ένα εξάρτημα ανίχνευσης θέσης ειδικά για το μηχάνημα σχεδιασμένο για το σύστημα κίνησης του μεταφορέα του εκτυπωτή οθόνης MPM125. Εγκατεστημένος στην καθορισμένη οριακή θέση του άξονα Χ, ο αισθητήρας παρέχει ένα ηλεκτρικό σήμα μεταγωγής όταν ο μεταφορικός μηχανισμός φτάσει στο καθορισμένο όριο διαδρομής. Αυτό το σήμα επιτρέπει στον ελεγκτή του μηχανήματος να αναγνωρίσει την τελική θέση, να σταματήσει ή να αντιστρέψει τη σχετική κίνηση και να διατηρήσει μια ελεγχόμενη ακολουθία λειτουργίας.

Ένας αισθητήρας ορίου που λειτουργεί σωστά είναι σημαντικός για τη σταθερή μεταφορά της σανίδας, την αξιόπιστη προετοιμασία του μηχανήματος και τη συνεπή τοποθέτηση του μεταφορέα. Όταν ο αρχικός αισθητήρας καταστραφεί, μολυνθεί, ηλεκτρικά ασταθής ή μηχανικά λανθασμένα ευθυγραμμιστεί, ο εκτυπωτής μπορεί να εμφανίσει συναγερμούς θέσης, να αποτύχει να ολοκληρώσει την επαναφορά ή να διακόψει την κανονική μεταφορά PCB.

Ο αριθμός ανταλλακτικού 1015390-01 παρέχεται ως ανταλλακτικό για εφαρμογές συντήρησης και επισκευής. Η συμβατότητα θα πρέπει να επιβεβαιώνεται από τον αριθμό εξαρτήματος, τη θέση εγκατάστασης, την εμφάνιση του συνδετήρα, τις διαστάσεις τοποθέτησης και τη διαμόρφωση του μηχανήματος πριν από την αγορά.

Το σύστημα μεταφοράς μετακινεί τις πλακέτες τυπωμένων κυκλωμάτων μέσα, μέσα και έξω από την περιοχή εκτύπωσης. Η κίνησή του πρέπει να παραμένει εντός ενός ελεγχόμενου μηχανικού εύρους. Ο αισθητήρας ορίου X λειτουργεί ως στοιχείο αναφοράς θέσης και προστασίας ταξιδιού σε αυτήν την ακολουθία κίνησης.

Χωρίς ένα αξιόπιστο σήμα ορίου, το σύστημα ελέγχου μπορεί να μην είναι σε θέση να προσδιορίσει εάν ο μηχανισμός μεταφοράς έχει φτάσει στο επιδιωκόμενο όριο. Αυτό μπορεί να οδηγήσει σε επαναλαμβανόμενες προσπάθειες μετακίνησης, συναγερμούς μηχανής, ατελή προετοιμασία, μη φυσιολογική μηχανική επαφή ή διακοπή της μεταφοράς PCB.

Ο αισθητήρας συμβάλλει σε πολλές σημαντικές λειτουργίες του μηχανήματος:

Ένας αισθητήρας ορίου μεταφορέα X λειτουργεί επανειλημμένα κάθε φορά που το μηχάνημα αρχικοποιεί, προσαρμόζει τη θέση του μεταφορέα ή εκτελεί τη σχετική ακολουθία κίνησης. Η μακροχρόνια χρήση παραγωγής μπορεί να εκθέσει το εξάρτημα σε κραδασμούς, σκόνη, υπολείμματα πάστας συγκόλλησης, χημικά καθαρισμού, κίνηση καλωδίου και μηχανικές κρούσεις.

Η αστοχία του αισθητήρα δεν προκαλείται πάντα μόνο από το αισθητήριο εξάρτημα. Η καλωδίωση, οι σύνδεσμοι, οι βραχίονες στήριξης, οι είσοδοι ελέγχου και η μηχανική ευθυγράμμιση θα πρέπει επίσης να επιθεωρούνται κατά την αντιμετώπιση προβλημάτων.

Ένας ελαττωματικός ή εσφαλμένα ρυθμισμένος αισθητήρας ορίου X μεταφορέα μπορεί να προκαλέσει ένα ή περισσότερα από τα ακόλουθα συμπτώματα:

Αυτά τα συμπτώματα μπορεί επίσης να προκληθούν από μηχανικό δέσιμο, κατεστραμμένα καλώδια, λανθασμένες παραμέτρους του μηχανήματος, χαλαρούς συνδέσμους, σφάλματα της πλακέτας εισόδου ή προβλήματα συναρμολόγησης του μεταφορέα. Πριν από την αντικατάσταση εξαρτημάτων πρέπει να γίνει πλήρης επιθεώρηση.

Η αντικατάσταση ενός αποτυχημένου ή ασταθούς αισθητήρα ορίου μπορεί να αποκαταστήσει την αξιόπιστη ανάδραση της θέσης του μεταφορέα και να βοηθήσει το μηχάνημα να ολοκληρώσει την κανονική του σειρά κινήσεων. Το ανταλλακτικό πρέπει να ταιριάζει με τον αρχικό αισθητήρα ως προς τα ηλεκτρικά χαρακτηριστικά, τις φυσικές διαστάσεις, τον προσανατολισμό τοποθέτησης, τη διαμόρφωση του συνδετήρα και τη συμπεριφορά μεταγωγής.

Ο αισθητήρας οριακού μεταφορέα X Speedline MPM 1015390-01 προορίζεται να παρέχει μια πρακτική λύση συντήρησης για εκτυπωτές οθόνης MPM125 που χρησιμοποιούν τον αντίστοιχο αριθμό εξαρτήματος και τη διαμόρφωση του μεταφορέα.

Οι ηλεκτρικές ονομασίες, ο τύπος εξόδου, η αντιστοίχιση ακίδων σύνδεσης, το μήκος του καλωδίου, η απόσταση ανίχνευσης και οι διαστάσεις τοποθέτησης δεν πρέπει να επιλέγονται μόνο από την εμφάνιση. Διαφορετικές εκδόσεις αισθητήρων μπορεί να έχουν παρόμοια περιβλήματα ενώ χρησιμοποιούν διαφορετικές τάσεις λειτουργίας, λογική εξόδου, διατάξεις καλωδίωσης ή πρότυπα συνδετήρων.

Για ακριβή παροχή, στείλτε τις ακόλουθες πληροφορίες:

1. Ο πλήρης αριθμός ανταλλακτικού εμφανίζεται στο αρχικό εξάρτημα.
2. Μοντέλο μηχανής και σειριακός αριθμός μηχανής.
3. Διαγράψτε τις φωτογραφίες μπροστά, πίσω, συνδέσμους, καλωδίου και ετικέτας.
4. Θέση τοποθέτησης μέσα στο συγκρότημα του μεταφορέα.
5. Απαιτούμενη ποσότητα.
6. Υπάρχον μήνυμα σφάλματος, όταν είναι διαθέσιμο.

Ο αισθητήρας 1015390-01 χρησιμοποιείται κυρίως στο σύστημα ελέγχου θέσης μεταφορέα της καθορισμένης διαμόρφωσης του εκτυπωτή οθόνης MPM. Είναι κατάλληλο για τμήματα συντήρησης, εγκαταστάσεις παραγωγής SMT, εταιρείες επισκευής εξοπλισμού και διανομείς ανταλλακτικών που απαιτούν αντικατάσταση για το αντίστοιχο εγκατεστημένο εξάρτημα.

• Πάροχοι υπηρεσιών κατασκευής ηλεκτρονικών.
• εργοστάσια παραγωγής SMT.
• Εγκαταστάσεις συναρμολόγησης PCB.
• Ομάδες συντήρησης εκτυπωτών οθόνης.
• Επισκευές βιομηχανικών αυτοματισμών.
• Μεταχειρισμένοι ανακατασκευαστές εξοπλισμού SMT.
• Διεθνείς διανομείς ανταλλακτικών SMT.
• Εργολάβοι τεχνικών υπηρεσιών.

Ο αισθητήρας ορίου μεταφορέα X λειτουργεί ως μέρος του συστήματος ανάδρασης ελέγχου κίνησης του εκτυπωτή. Όταν ο μεταφορικός μηχανισμός κινείται προς το καθορισμένο όριο του άξονα Χ, ένας μηχανικός στόχος, ενεργοποιητής ή ανιχνεύσιμο αντικείμενο πλησιάζει τη θέση ανίχνευσης.

Μόλις επιτευχθεί η απαιτούμενη συνθήκη ενεργοποίησης, ο αισθητήρας αλλάζει την κατάσταση ηλεκτρικής εξόδου του. Ο ελεγκτής του μηχανήματος διαβάζει αυτή την κατάσταση μέσω του αντίστοιχου κυκλώματος εισόδου και προσδιορίζει ότι ο μεταφορέας έχει φτάσει στο αναμενόμενο όριο ή θέση αναφοράς.

Ο ελεγκτής μπορεί στη συνέχεια να σταματήσει τη σχετική κίνηση, να αντιστρέψει την κατεύθυνση, να ολοκληρώσει ένα βήμα επιστροφής ή να προχωρήσει στο επόμενο στάδιο της ακολουθίας λειτουργίας.

Ένας αισθητήρας ορίου δεν ελέγχει άμεσα τον κινητήρα του μεταφορέα. Παρέχει ένα σήμα εισόδου στο σύστημα ελέγχου του μηχανήματος. Ο ελεγκτής ερμηνεύει αυτό το σήμα μαζί με τη λογική του λογισμικού, τις εντολές κινητήρα, τις συνθήκες χρονισμού και άλλες εισόδους ασφαλείας.

Για αυτόν τον λόγο, ένα σήμα ορίου μεταφορέα που λείπει μπορεί να προέρχεται από διάφορες περιοχές:

• Ο ίδιος ο αισθητήρας.
• Το καλώδιο του αισθητήρα.
• Ο σύνδεσμος.
• Η καλωδίωση.
• Το τερματικό εισόδου του ελεγκτή.
• Ο πίνακας εισόδου.
• Ο μηχανικός στόχος.
• Το στήριγμα στήριξης.
• Η παράμετρος του μηχανήματος ή η ακολουθία ελέγχου.

Η σωστή επιλογή απαιτεί κάτι περισσότερο από το να ταιριάζει με τη γενική εμφάνιση του προϊόντος. Οι βιομηχανικοί αισθητήρες μπορεί να φαίνονται πανομοιότυποι όταν χρησιμοποιούν διαφορετικές καλωδιώσεις, πολικότητα εξόδου, αντιστοιχίσεις ακίδων σύνδεσης, εύρη ανίχνευσης ή διατάξεις τοποθέτησης.

Για την ταχύτερη προσφορά και τον χαμηλότερο κίνδυνο επιλογής, παρέχετε:

Αριθμός ανταλλακτικού + Μοντέλο μηχανής + Αριθμός σειράς + Φωτογραφίες γνήσιων ανταλλακτικών + Ποσότητα + Χώρα παράδοσης

Παράδειγμα μορφής ερωτήματος:

Απαιτούμενο μέρος: Speedline MPM 1015390-01
Μοντέλο μηχανής: MPM125
Εφαρμογή: Οριακή θέση μεταφορέα Χ
Ποσότητα: 2 τεμάχια
Αριθμός σειράς μηχανήματος: Διατίθεται κατόπιν αιτήματος
Φωτογραφίες: Μπροστά, ετικέτα, σύνδεσμος, καλώδιο και θέση στερέωσης συνδεδεμένα

Πριν από την αντικατάσταση, οι τεχνικοί θα πρέπει να διακρίνουν ένα πρόβλημα ηλεκτρικής αίσθησης από ένα πρόβλημα μηχανικής κίνησης.

Η εγκατάσταση πρέπει να ολοκληρώνεται από εκπαιδευμένο προσωπικό συντήρησης, εξοικειωμένο με τους εκτυπωτές οθόνης SMT και τα βιομηχανικά ηλεκτρικά συστήματα.

1. Σταματήστε το μηχάνημα και ακολουθήστε τη διαδικασία ηλεκτρικής απομόνωσης της εγκατάστασης.
2. Καταγράψτε την υπάρχουσα θέση του αισθητήρα πριν την αφαίρεση.
3. Φωτογραφίστε τη διαδρομή του καλωδίου, τον προσανατολισμό του συνδετήρα, τη θέση του βραχίονα και την απόσταση του στόχου.
4. Ελέγξτε τον αριθμό ανταλλακτικού και τη φυσική διαμόρφωση.
5. Αποσυνδέστε τον αρχικό αισθητήρα χωρίς να τραβήξετε απευθείας το καλώδιο.
6. Αφαιρέστε τις βίδες στερέωσης και κρατήστε τυχόν αποστάτες ή βραχίονες.
7. Τοποθετήστε τον αισθητήρα αντικατάστασης στον ίδιο προσανατολισμό.
8. Περάστε το καλώδιο μακριά από κινούμενα μέρη, αιχμηρές άκρες και περιοχές με υψηλή θερμοκρασία.
9. Συνδέστε καλά το βύσμα και βεβαιωθείτε ότι ο μηχανισμός ασφάλισης είναι ενεργοποιημένος.
10. Αποκαταστήστε το ρεύμα σύμφωνα με τις εγκεκριμένες διαδικασίες συντήρησης.
11. Ελέγξτε την κατάσταση του αισθητήρα στην είσοδο του μηχανήματος ή στην οθόνη διάγνωσης.
12. Μετακινήστε τον μεταφορέα αργά στη χειροκίνητη λειτουργία.
13. Επιβεβαιώστε ότι το σήμα αλλάζει στη σωστή θέση.
14. Βεβαιωθείτε ότι ο μεταφορέας σταματά πριν φτάσει σε ένα φθορές μηχανικό όριο.
15. Ολοκληρώστε την προετοιμασία του μηχανήματος και εκτελέστε αρκετούς κύκλους μεταφοράς σε άδεια πλακέτα.
16. Ελέγξτε ξανά τις βίδες στερέωσης και τη διαδρομή των καλωδίων μετά τη δοκιμή.

• Μην τροποποιείτε τον σύνδεσμο χωρίς να επιβεβαιώσετε την αντιστοίχιση της ακίδας.
• Μην εγκαθιστάτε αισθητήρα με βάση μόνο την εμφάνιση του περιβλήματος.
• Μην τραβάτε ή λυγίζετε απότομα το καλώδιο.
• Μην αφήνετε τον κινούμενο στόχο να χτυπήσει το σώμα του αισθητήρα.
• Μην χρησιμοποιείτε υπερβολική δύναμη σύσφιξης σε πλαστικές περιοχές στερέωσης.
• Μην αλλάξετε τη θέση ενεργοποίησης χωρίς να εγγράψετε την αρχική ρύθμιση.
• Μην παρακάμπτετε το σήμα ορίου για κανονική παραγωγή.
• Μην εφαρμόζετε μη επαληθευμένη τάση στον αισθητήρα.
• Μην χρησιμοποιείτε επιθετικούς διαλύτες στο περίβλημα ή στο καλώδιο του αισθητήρα.
• Μην ξεκινήσετε την αυτόματη λειτουργία έως ότου ολοκληρωθεί η μη αυτόματη επαλήθευση.

Πριν αντικαταστήσετε τον αισθητήρα, ελέγξτε τα ακόλουθα:

Μετά την εγκατάσταση, επαληθεύστε:

• Ο αισθητήρας είναι τοποθετημένος με ασφάλεια.
• Ο στόχος πλησιάζει τη σωστή περιοχή ανίχνευσης.
• Η κατάσταση εισαγωγής αλλάζει σταθερά.
• Το σήμα είναι σταθερό κατά την κίνηση του καλωδίου.
• Ο μεταφορέας σταματά στην προβλεπόμενη θέση.
• Ο εκτυπωτής ολοκληρώνει την προετοιμασία κανονικά.
• Η μεταφορά PCB προχωρά χωρίς ασυνήθιστη διακοπή.
• Δεν εμφανίζεται νέος αισθητήρας, μεταφορέας ή συναγερμός ασφαλείας.
• Το καλώδιο παραμένει καθαρό από όλα τα κινούμενα εξαρτήματα.
• Το μηχάνημα εκτελεί πολλαπλούς κύκλους με συνέπεια.

Η τακτική επιθεώρηση μπορεί να εντοπίσει προβλήματα αισθητήρα πριν προκαλέσουν πλήρη διακοπή της μηχανής.

Το κατάλληλο διάστημα επιθεώρησης εξαρτάται από τη χρήση του μηχανήματος, τις εργοστασιακές συνθήκες, τα πρότυπα συντήρησης και το προηγούμενο ιστορικό αστοχίας.

Η αναφορά 1015390-01 επιτρέπει στις ομάδες συντήρησης να αναζητούν ένα καθορισμένο ανταλλακτικό μηχανής αντί να επιλέγουν έναν αισθητήρα γενικής χρήσης χωρίς επαρκείς πληροφορίες συμβατότητας.

Το εξάρτημα χρησιμοποιείται για την ανίχνευση του καθορισμένου ορίου διαδρομής του άξονα Χ του μεταφορέα και για την παροχή της απαιτούμενης κατάστασης θέσης στο σύστημα ελέγχου του μηχανήματος.

Ένα αξιόπιστο σήμα αισθητήρα βοηθά τον εκτυπωτή να επιβεβαιώσει τη θέση αναφοράς του κατά την εκκίνηση και να ανακτήσει από συναγερμούς που σχετίζονται με τον μεταφορέα.

Η αντικατάσταση ενός επιβεβαιωμένου ελαττωματικού αισθητήρα μπορεί να εξαλείψει τις επαναλαμβανόμενες δοκιμές ενός ασταθούς εξαρτήματος και να επιτρέψει στους τεχνικούς να συνεχίσουν τον έλεγχο του ευρύτερου συστήματος μεταφοράς.

Οι εγκαταστάσεις παραγωγής που λειτουργούν με εξοπλισμό MPM μπορούν να διατηρήσουν επαληθευμένους κρίσιμους αισθητήρες σε απόθεμα για να συντομεύσουν τον χρόνο επείγουσας επισκευής.

Το προϊόν μπορεί να προσφερθεί για εργοστάσια ηλεκτρονικών ειδών, εταιρείες παροχής υπηρεσιών εξοπλισμού και διανομείς ανταλλακτικών SMT που απαιτούν διεθνή αποστολή.

Κάθε παρεχόμενο εξάρτημα θα πρέπει να ελέγχεται σύμφωνα με τις απαιτήσεις παραγγελίας και τις διαθέσιμες συνθήκες δοκιμής.

Επειδή οι εκδόσεις του μηχανήματος ενδέχεται να διαφέρουν, η τελική συμβατότητα εξακολουθεί να εξαρτάται από την εγκατεστημένη διαμόρφωση του πελάτη.

Ο αισθητήρας πρέπει να είναι συσκευασμένος για να προστατεύει το σώμα ανίχνευσης, το καλώδιο και τον σύνδεσμο από κρούση, συμπίεση, υγρασία και ηλεκτροστατική έκθεση κατά τη μεταφορά.

1. Οπτική επιθεώρηση πριν από τη συσκευασία.
2. Προστατευτικό τύλιγμα γύρω από το σώμα του αισθητήρα.
3. Καλώδιο διατεταγμένο χωρίς σφιχτή κάμψη.
4. Σύνδεσμος προστατευμένος από κρούσεις και μόλυνση.
5. Ατομική εσωτερική συσκευασία.
6. Αναγνωριστικός αριθμός ανταλλακτικού.
7. Ενισχυμένο εξωτερικό χαρτοκιβώτιο για διεθνή μεταφορά.
8. Πρόσθετη προστασία ανάλογα με την ποσότητα αποστολής και τον προορισμό.

Οι διαθέσιμες μέθοδοι αποστολής μπορεί να περιλαμβάνουν διεθνή express, αεροπορικό φορτίο, ενοποιημένη αποστολή ή αποστολή μαζί με άλλα ανταλλακτικά SMT.

Για να λάβετε ακριβή προσφορά, στείλτε τα ακόλουθα στοιχεία:

Ο αισθητήρας 1015390-01 ανιχνεύει το καθορισμένο όριο διαδρομής του άξονα Χ του μεταφορέα και στέλνει ένα σήμα θέσης στο σύστημα ελέγχου του εκτυπωτή. Αυτό το σήμα υποστηρίζει διακοπή του μεταφορέα, επιβεβαίωση θέσης αναφοράς, αρχικοποίηση μηχανής και κανονική αλληλουχία μεταφοράς PCB.

Όχι. Η συμβατότητα δεν πρέπει να θεωρείται για κάθε εκτυπωτή MPM. Το εξάρτημα παρατίθεται για την καθορισμένη εφαρμογή μεταφορέα MPM125, αλλά ο σειριακός αριθμός του μηχανήματος, ο σύνδεσμος, το καλώδιο, η διάταξη στερέωσης και ο εγκατεστημένος αριθμός ανταλλακτικού θα πρέπει να ελεγχθούν πριν από την παραγγελία.

Ελέγξτε την ένδειξη του αισθητήρα ή την κατάσταση εισόδου του μηχανήματος ενώ μετακινείτε τον μεταφορέα χειροκίνητα. Επιθεωρήστε επίσης την ευθυγράμμιση στόχου, τον σύνδεσμο, το καλώδιο, την παροχή και την είσοδο του ελεγκτή. Ένας αισθητήρας μπορεί να λειτουργεί σωστά ενώ ένα σπασμένο καλώδιο ή ένα ελαττωματικό κύκλωμα εισόδου εμποδίζει τον ελεγκτή να λάβει το σήμα του.

Δώστε τον αριθμό ανταλλακτικού 1015390-01, μοντέλο μηχανής, σειριακό αριθμό, απαιτούμενη ποσότητα, χώρα παράδοσης και καθαρές φωτογραφίες του αρχικού αισθητήρα. Ο σύνδεσμος, το καλώδιο, η ετικέτα, οι οπές στερέωσης και η θέση εγκατάστασης πρέπει να είναι ορατά στις φωτογραφίες.

Μια παρόμοια εμφάνιση δεν επιβεβαιώνει τη συμβατότητα. Η αντικατάσταση πρέπει να ταιριάζει με την απαιτούμενη τάση, τη συμπεριφορά εξόδου, την αντιστοίχιση της ακίδας σύνδεσης, τη διάταξη του καλωδίου, τα χαρακτηριστικά ανίχνευσης, τις διαστάσεις τοποθέτησης και τη θέση ενεργοποίησης. Ένας λανθασμένος αισθητήρας μπορεί να προκαλέσει συναγερμούς, ζημιά στην καλωδίωση ή αναξιόπιστη λειτουργία του μεταφορέα.

SMT PARTS SUPPLY Ε.Π.Ε.προμηθεύει εξαρτήματα εκτυπωτών οθόνης, ανταλλακτικά μηχανών SMT, αισθητήρες, κινητήρες, πλακέτες ελέγχου, εξαρτήματα μεταφοράς, τροφοδότες, ακροφύσια και είδη συντήρησης για εξοπλισμό κατασκευής ηλεκτρονικών ειδών.

Για γρήγορη προσφορά, στείλτε:

• Αριθμός ανταλλακτικού:1015390-01
• Μοντέλο μηχανής:MPM125
• Πρωτότυπες φωτογραφίες εξαρτημάτων
• Αριθμός σειράς μηχανήματος
• Απαιτούμενη ποσότητα
• Χώρα παράδοσης
• Αναμενόμενη ημερομηνία παράδοσης
• Άλλα ανταλλακτικά που απαιτούνται για το ίδιο μηχάνημα

Η ομάδα πωλήσεών μας θα ελέγξει την αναφορά προϊόντος, τη διαθεσιμότητα, τις απαιτήσεις συσκευασίας και τις επιλογές αποστολής σύμφωνα με το ερώτημά σας.

Επικοινωνήστε μαζί μας σήμερα για τιμές, έλεγχο συμβατότητας, πληροφορίες παράδοσης και συνδυασμένες προσφορές ανταλλακτικών SMT.
