SMC AF30P-060S AFM40P-060AS 5 μm 0,3 μm Συγκρότημα συστατικών φίλτρου για τη φίλτρωση σωματιδίων συμπιεσμένου αέρα και ομίχλης πετρελαίου

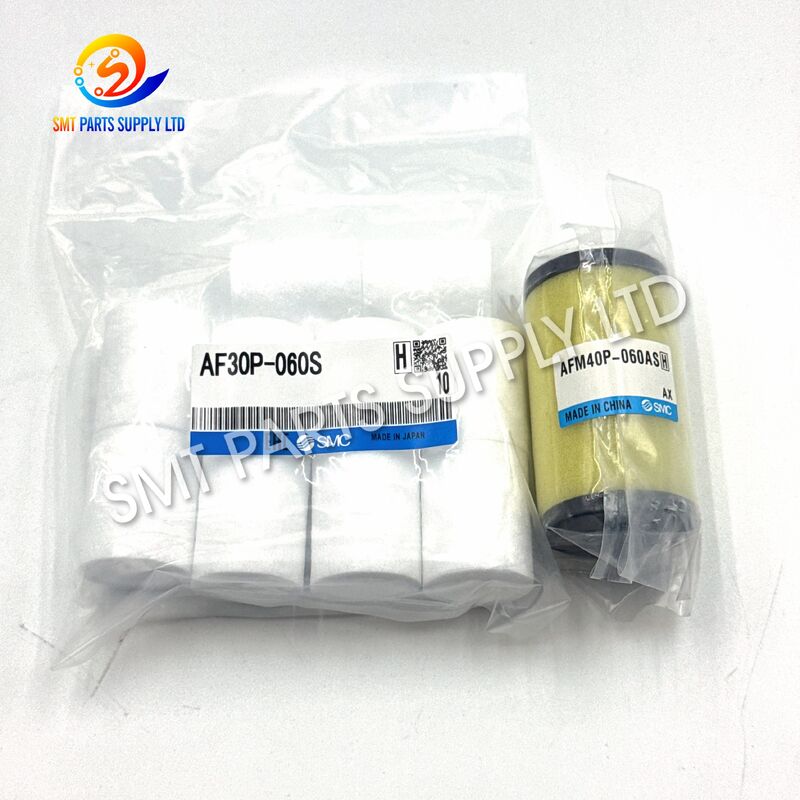

SMC AF30P-060S AFM40P-060AS 5μm 0,3μm AF30 AFM40 Σετ στοιχείων φίλτρου

Το σετ στοιχείων φίλτρου SMC AF30P-060S και AFM40P-060AS έχει σχεδιαστεί για προληπτική συντήρηση συστημάτων προετοιμασίας πεπιεσμένου αέρα που χρησιμοποιούνται σε εξοπλισμό παραγωγής SMT, αυτοματοποιημένες γραμμές συναρμολόγησης, μηχανές επιθεώρησης, πνευματικά εργαλεία και συστήματα βιομηχανικού ελέγχου. Το AF30P-060S χρησιμεύει ως ονομαστικό στοιχείο φίλτρου 5 μm για φίλτρα αέρα της σειράς AF30, ενώ το AFM40P-060AS είναι ένα συγκρότημα στοιχείων που χρησιμοποιείται με διαχωριστές νέφους της σειράς AFM40. Οι επίσημες πληροφορίες αναφοράς SMC προσδιορίζουν το AF30P-060S ως ανταλλακτικό στοιχείο φίλτρου για εξοπλισμό AF30 και παραθέτουν τα μοντέλα AFM40P-060AS για μοντέλα διαχωριστή νέφους AFM40 και AFM40-06.

Χρησιμοποιούνται μαζί σε μια σωστά διαμορφωμένη γραμμή επεξεργασίας αέρα, αυτά τα στοιχεία υποστηρίζουν σταδιακή διήθηση. Το πρώτο στάδιο αφαιρεί μεγαλύτερους στερεούς ρύπους και συμπυκνωμένες ακαθαρσίες, ενώ το δεύτερο στάδιο παρέχει λεπτότερο διαχωρισμό της ομίχλης. Οι τεχνικές πληροφορίες της SMC καθορίζουν μια ονομαστική βαθμολογία 5 μm για το τυπικό φιλτράρισμα AF και μια ονομαστική βαθμολογία 0,3 μm για τους διαχωριστές ομίχλης AFM.

Αυτό το προϊόν παρέχεται ως σετ αντικατάστασης και όχι ως πλήρες φίλτρο αέρα, ρυθμιστής, μπολ, περίβλημα, βαλβίδα αποστράγγισης ή συγκρότημα πνευματικής επεξεργασίας.

Ο επίσημος κατάλογος ιστού της SMC περιγράφει το AFM40P-060AS ως "Συσκευή στοιχείων", ενώ το AF30P-060S προσδιορίζεται ως στοιχείο φίλτρου για εξοπλισμό της σειράς AF30.

Ο πεπιεσμένος αέρας μπορεί να περιέχει σκόνη, σωματίδια σκουριάς, συμπυκνωμένη υγρασία, λάδι συμπιεστή, υπολείμματα σωλήνων και άλλους ρύπους. Αυτές οι ακαθαρσίες μπορούν να ταξιδέψουν μέσω του δικτύου αέρα του εργοστασίου και να εισέλθουν σε πνευματικά εξαρτήματα ακριβείας.

Σε περιβάλλοντα παραγωγής SMT, οι πνευματικές συσκευές ελέγχουν συχνά το χειρισμό των εξαρτημάτων, τη λειτουργία του τροφοδότη, τη δημιουργία κενού, την κίνηση των ακροφυσίων, τη μεταφορά πλακέτας, τη σύσφιξη, την ανύψωση και την τοποθέτηση. Ακόμη και μικρές ποσότητες μόλυνσης μπορούν να επηρεάσουν την απόκριση και την αξιοπιστία αυτών των συστημάτων.

Ένα στοιχείο φίλτρου πρέπει να επιθεωρείται όταν εμφανίζεται μία ή περισσότερες από τις ακόλουθες συνθήκες:

Αυτά τα συμπτώματα μπορεί επίσης να προκληθούν από διαρροή, δυσλειτουργία του ρυθμιστή, κατεστραμμένες στεγανοποιήσεις, φραγμένους σωλήνες, προβλήματα συμπιεστή ή εσφαλμένες ρυθμίσεις του μηχανήματος. Ολόκληρο το πνευματικό σύστημα θα πρέπει να ελεγχθεί πριν επιβεβαιωθεί η αιτία.

Το σετ AF30P-060S και AFM40P-060AS παρέχει μια πρακτική λύση συντήρησης για συστήματα επεξεργασίας αέρα που απαιτούν γενικό φιλτράρισμα και διαχωρισμό ομίχλης.

Το AF30P-060S είναι συνήθως εγκατεστημένο στο αντίστοιχο σώμα φίλτρου αέρα AF30 ως το κύριο στάδιο φιλτραρίσματος. Το ονομαστικό επίπεδο φιλτραρίσματος των 5 μm προορίζεται για την απομάκρυνση των κοινών ρύπων του πεπιεσμένου αέρα πριν ο αέρας φτάσει σε λεπτότερα εξαρτήματα επεξεργασίας. Η τεκμηρίωση SMC αναφέρει τα 5 μm ως την τυπική ονομαστική βαθμολογία φιλτραρίσματος για φιλτράρισμα αέρα γενικής χρήσης.

Το AFM40P-060AS είναι εγκατεστημένο στο αντίστοιχο σώμα διαχωριστή νέφους AFM40. Η SMC καθορίζει μια ονομαστική βαθμολογία φιλτραρίσματος 0,3 μm για διαχωριστές νέφους της σειράς AFM και παραθέτει το AFM40P-060AS ως το κατάλληλο συγκρότημα στοιχείων για τα μοντέλα AFM40.

Όταν επιλεγεί και εγκατασταθεί σωστά, ο συνδυασμός μπορεί να βοηθήσει:

Η πίεση, η θερμοκρασία, η χωρητικότητα ροής αέρα, το μέγεθος της θύρας και η διαμόρφωση αποστράγγισης καθορίζονται από το πλήρες συγκρότημα φίλτρου ή διαχωριστή υδρονέφωσης και όχι μόνο από το στοιχείο αντικατάστασης.

Πριν από την αγορά, ελέγξτε το πλήρες μοντέλο που είναι τυπωμένο στο εγκατεστημένο σώμα φίλτρου. Διαφορετικές γενιές, επιθήματα, τοπικές προδιαγραφές και διαμορφώσεις ειδικής παραγγελίας ενδέχεται να χρησιμοποιούν διαφορετικά μπολ, σφραγίδες ή εξαρτήματα συντήρησης.

Πάντα να επιβεβαιώνετε εάν απαιτούνται ξεχωριστές στεγανοποιήσεις, δακτύλιοι κυκλώματος μπολ ή άλλα εξαρτήματα συντήρησης κατά την αντικατάσταση.

Το σετ φίλτρων μπορεί να χρησιμοποιηθεί σε συστήματα επεξεργασίας πεπιεσμένου αέρα που εξυπηρετούν ένα ευρύ φάσμα πνευματικών μηχανημάτων.

Η καταλληλότητα εξαρτάται από το εγκατεστημένο μοντέλο φίλτρου SMC και την απαίτηση ποιότητας αέρα του κατάντη εξοπλισμού.

Ο πεπιεσμένος αέρας εισέρχεται πρώτα στο περίβλημα του φίλτρου αέρα AF30 που περιέχει το στοιχείο AF30P-060S.

Το στοιχείο βοηθά στον διαχωρισμό μεγαλύτερων ακαθαρσιών από το ρεύμα αέρα. Οι ρύποι μπορεί να περιλαμβάνουν άλατα σωλήνων, σκουριά, σκόνη και συμπυκνωμένο υλικό. Το υγρό και τα υπολείμματα που έχουν αφαιρεθεί συλλέγονται στο μπολ φίλτρου σύμφωνα με το σχέδιο του πλήρους συγκροτήματος.

Το ονομαστικό στάδιο φιλτραρίσματος 5 μm είναι κατάλληλο για γενική προετοιμασία πεπιεσμένου αέρα και παρέχει προστασία ανάντη για το στάδιο διαχωρισμού λεπτής ομίχλης.

Μετά την αρχική διήθηση, ο πεπιεσμένος αέρας εισέρχεται στο περίβλημα του διαχωριστή νέφους AFM40 που περιέχει το συγκρότημα στοιχείου AFM40P-060AS.

Η λεπτότερη δομή του φίλτρου συλλαμβάνει μικρότερα σωματίδια και ομίχλη λαδιού που μπορεί να περάσουν μέσα από ένα τυπικό πρωτεύον φίλτρο αέρα. Η σειρά AFM έχει ονομαστική βαθμολογία φιλτραρίσματος 0,3 μm σύμφωνα με τις πληροφορίες προϊόντος SMC.

Η πραγματική παραγγελία μπορεί να διαφέρει ανάλογα με τη σχεδίαση του μηχανήματος, τις προδιαγραφές ποιότητας αέρα και την πλήρη διαμόρφωση SMC.

Η σωστή επιβεβαίωση του αριθμού ανταλλακτικού είναι απαραίτητη. Ένα στοιχείο φίλτρου που φαίνεται παρόμοιο μπορεί να έχει διαφορετικό μήκος, διάμετρο, δομή στερέωσης, βαθμολογία φιλτραρίσματος ή σχεδιασμό στεγανοποίησης.

Ελέγξτε την πινακίδα ή τον εκτυπωμένο κωδικό στο σώμα του φίλτρου.

Παραδείγματα χρήσιμων πληροφοριών περιλαμβάνουν:

Μην συγχέετε τα δύο στοιχεία.

Το AF30P-060S δεν αντικαθιστά το AFM40P-060AS και το AFM40P-060AS δεν αντικαθιστά το AF30P-060S.

Παραγγείλετε το πλήρες σετ όταν το μηχάνημα χρησιμοποιεί και φίλτρο αέρα AF30 και διαχωριστή ομίχλης AFM40.

Παραγγείλετε ένα μεμονωμένο στοιχείο όταν μόνο ένα σώμα φίλτρου χρειάζεται συντήρηση.

Κατά την αντικατάσταση του στοιχείου, επιθεωρήστε:

Για ταχύτερο έλεγχο προσφοράς και συμβατότητας, παρέχετε:

• Καθαρή φωτογραφία του πλήρους συγκροτήματος φίλτρου.
• Φωτογραφία της ετικέτας του μοντέλου του περιβλήματος.
• Φωτογραφία του στοιχείου που αφαιρέθηκε.
• Απαιτούμενη ποσότητα για κάθε αριθμό ανταλλακτικού.
• Μάρκα και μοντέλο μηχανήματος.
• Χώρα παράδοσης και ταχυδρομικός κώδικας.
• Απαιτούμενη ημερομηνία παράδοσης.
• Προτίμηση σε μεμονωμένα κομμάτια ή ασορτί σετ.

Η συντήρηση του φίλτρου πρέπει να εκτελείται από εκπαιδευμένο προσωπικό εξοικειωμένο με πνευματικά συστήματα.

Μην ανοίγετε ποτέ ένα μπολ φίλτρου υπό πίεση.

1. Βεβαιωθείτε ότι η παροχή αέρα είναι απομονωμένη και ότι έχει εκτονωθεί όλη η υπολειπόμενη πίεση.
2. Αφαιρέστε το μπολ σύμφωνα με τη διαδικασία του κατασκευαστή του φίλτρου.
3. Προσέξτε την κατεύθυνση εγκατάστασης του υπάρχοντος στοιχείου.
4. Αφαιρέστε προσεκτικά το χρησιμοποιημένο στοιχείο για να αποτρέψετε την είσοδο υπολειμμάτων στο περίβλημα.
5. Επιθεωρήστε το μπολ, τη σφράγιση, το διάφραγμα και τις εσωτερικές επιφάνειες.
6. Καθαρίστε τα επαναχρησιμοποιήσιμα εξαρτήματα χρησιμοποιώντας μια εγκεκριμένη μέθοδο.
7. Μην χρησιμοποιείτε χημικά καθαριστικά που μπορεί να καταστρέψουν πλαστικά μπολ ή σφραγίδες.
8. Εγκαταστήστε το νέο στοιχείο στον ίδιο προσανατολισμό με το σωστό αρχικό στοιχείο.
9. Τοποθετήστε ξανά το μπολ και ασφαλίστε πλήρως τον μηχανισμό ασφάλισης.
10. Αποκαταστήστε την πίεση του αέρα σταδιακά.
11. Ελέγξτε για διαρροή γύρω από το μπολ και τις σφραγίδες.
12. Επιβεβαιώστε την κανονική πίεση κατάντη και ροή αέρα.
13. Καταγράψτε την ημερομηνία αντικατάστασης και τις ώρες λειτουργίας του μηχανήματος.

Ανατρέξτε στο επίσημο εγχειρίδιο λειτουργίας για το πλήρες μοντέλο φίλτρου πριν την εγκατάσταση.

Η διάρκεια ζωής του φίλτρου εξαρτάται από την ποιότητα του πεπιεσμένου αέρα, τις ώρες λειτουργίας, τη ροή αέρα, τη συγκέντρωση λαδιού, την υγρασία, την κατάσταση του συμπιεστή και την καθαριότητα των σωληνώσεων του εργοστασίου. Δεν μπορεί να εφαρμοστεί ένα μόνο διάστημα αντικατάστασης σε κάθε γραμμή παραγωγής.

Κάθε παραγγελία στοιχείου φίλτρου μπορεί να ελεγχθεί σύμφωνα με την επιβεβαιωμένη προδιαγραφή αγοράς.

Η κατάσταση του προϊόντος, η προέλευση της μάρκας, η παρτίδα κατασκευής, ο τύπος συσκευασίας και η διαθέσιμη τεκμηρίωση θα πρέπει να επιβεβαιώνονται στην επίσημη προσφορά.

Μην αφαιρείτε το στοιχείο από την προστατευτική του συσκευασία μέχρι την εγκατάσταση. Αποθηκεύστε το σε καθαρό, στεγνό χώρο μακριά από λάδια, διαλύτες, άμεσο ηλιακό φως και βαριά αντικείμενα.

Επιβεβαιώστε τις παρακάτω πληροφορίες πριν κάνετε μια παραγγελία:

Το AF30P-060S είναι ένα ονομαστικό κύριο στοιχείο φίλτρου 5 μm που χρησιμοποιείται με σώμα φίλτρου αέρα AF30. Το AFM40P-060AS είναι ένα ονομαστικό συγκρότημα στοιχείων 0,3 μm που χρησιμοποιείται με διαχωριστή ομίχλης AFM40. Εκτελούν διαφορετικές λειτουργίες φιλτραρίσματος και δεν είναι εναλλάξιμα.

Όχι. Το τυπικό σετ περιέχει ένα ανταλλακτικό στοιχείο AF30P-060S και ένα συγκρότημα στοιχείου αντικατάστασης AFM40P-060AS. Τα περιβλήματα φίλτρων, τα κύπελλα, οι ρυθμιστές, οι αποχετεύσεις, οι βραχίονες στήριξης, τα μανόμετρο και το υλικό σύνδεσης δεν περιλαμβάνονται εκτός εάν αναφέρονται χωριστά στην προσφορά.

Μπορεί να χρησιμοποιηθεί όταν η μηχανή SMT ή η εργοστασιακή της γραμμή επεξεργασίας αέρα είναι εξοπλισμένα με συμβατά σώματα φίλτρων AF30 και AFM40. Επιβεβαιώστε το πλήρες μοντέλο του περιβλήματος, τον εγκατεστημένο κωδικό στοιχείου και την πνευματική διαμόρφωση του μηχανήματος πριν την παραγγελία.

Η συχνότητα αντικατάστασης εξαρτάται από την ποιότητα του αέρα, την κατάσταση του συμπιεστή, τον χρόνο λειτουργίας, την υγρασία, τη ροή αέρα και το επίπεδο μόλυνσης. Επιθεωρήστε τα στοιχεία κατά την προληπτική συντήρηση και αντικαταστήστε τα όταν είναι κατεστραμμένα, κορεσμένα, πολύ μολυσμένα ή προκαλούν απαράδεκτη απώλεια πίεσης.

Δώστε το πλήρες μοντέλο του περιβλήματος του φίλτρου, φωτογραφίες της πινακίδας και των υπαρχόντων στοιχείων, μάρκα μηχανής, μοντέλο μηχανής, απαιτούμενη ποσότητα και προορισμό. Οι φωτογραφίες του μπολ και της εσωτερικής δομής στερέωσης είναι επίσης χρήσιμες όταν η αρχική ετικέτα είναι ασαφής.

Οι επίσημες αναφορές SMC προσδιορίζουν το AF30P-060S ως στοιχείο αντικατάστασης για το φιλτράρισμα της σειράς AF30 και το AFM40P-060AS ως το κατάλληλο συγκρότημα στοιχείων για τους διαχωριστές νέφους AFM40 και AFM40-06. Η τεχνική τεκμηρίωση της SMC προσδιορίζει τα 5 μm ως το τυπικό επίπεδο φιλτραρίσματος AF και τα 0,3 μm ως το επίπεδο φιλτραρίσματος διαχωριστή ομίχλης AFM.

Επειδή οι κωδικοί μοντέλων πλήρους φίλτρου μπορεί να περιλαμβάνουν διαφορετικές γενιές και προαιρετικά επιθέματα, η συμβατότητα θα πρέπει να επιβεβαιώνεται με τον κωδικό πλήρους στέγασης και όχι μόνο με την εμφάνιση.

Αναζητάτε αξιόπιστα ανταλλακτικά στοιχεία φίλτρου για μηχανή SMT ή βιομηχανικό πνευματικό σύστημα;

Στείλτε μας τους απαιτούμενους αριθμούς ανταλλακτικών, τις ποσότητες και τις πληροφορίες εξοπλισμού. Η ομάδα πωλήσεών μας θα ελέγξει τις προδιαγραφές και θα ετοιμάσει μια σαφή προσφορά για τον έλεγχο αγοράς σας.

Οι καθαρές φωτογραφίες μας βοηθούν να ελέγξουμε τον αριθμό εξαρτήματος, τη σειρά περιβλήματος, τη δομή του στοιχείου και την εφαρμογή του μηχανήματος. Αυτό μειώνει τον κίνδυνο να λάβετε ένα εσφαλμένο αντικείμενο αντικατάστασης και καθιστά ταχύτερη την επεξεργασία των προσφορών.

Θέμα: Ερώτηση για στοιχεία φίλτρου SMC AF30P-060S και AFM40P-060AS

Αγαπητή ομάδα πωλήσεων,

Παρακαλούμε αναφέρετε τα ακόλουθα στοιχεία πνευματικού φίλτρου:

• AF30P-060S: _____ τεμάχια
• AFM40P-060AS: _____ τεμάχια
• Μάρκα και μοντέλο μηχανής: _____
• Εγκατεστημένο μοντέλο φίλτρου: _____
• Προορισμός παράδοσης: _____
• Απαιτούμενη ημερομηνία παράδοσης: _____

Επιβεβαιώστε την κατάσταση του προϊόντος, τη συμβατότητα, τον χρόνο παράδοσης, τη συσκευασία, το κόστος αποστολής και τη διαθέσιμη τεκμηρίωση.

Με εκτίμηση,
