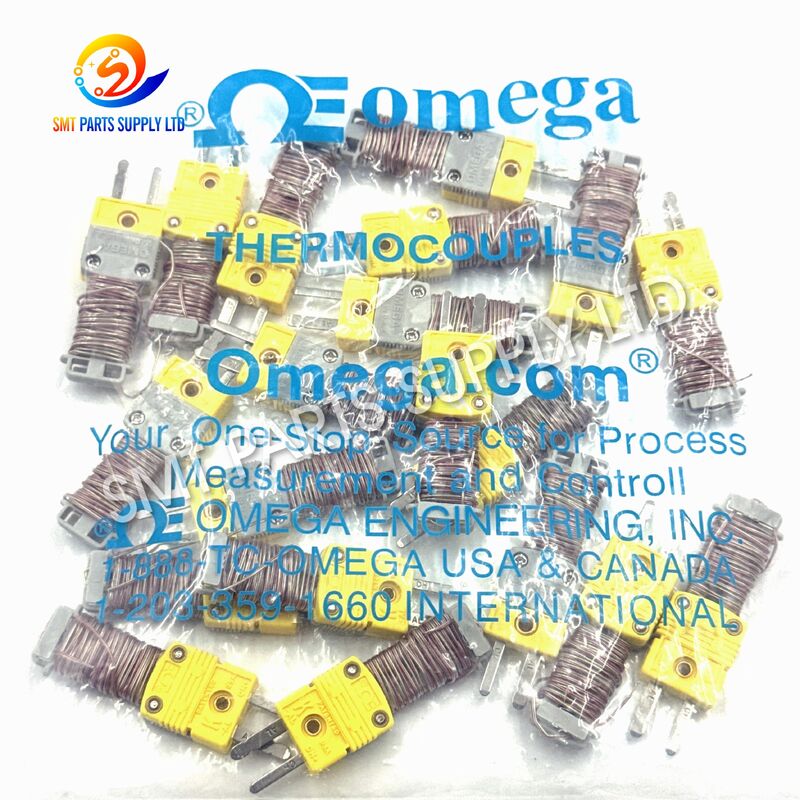

OMEGA TEC-REC-GEC Τύπος K Δικαιούμενο προς ανάσυρση καλώδιο θερμοσύνδεσης με ανασυρόμενο σχεδιασμό και μικροσκοπικούς αρσενικούς συνδέσμους

ΟΑνασυρόμενο καλώδιο επέκτασης θερμοστοιχείου OMEGA TEC-REC-GEC Τύπου Kέχει σχεδιαστεί για να επεκτείνει την απόσταση σύνδεσης μεταξύ συμβατών θερμοστοιχείων Τύπου Κ και οργάνων μέτρησης θερμοκρασίας. Η ελατηριωτή δομή του παρέχει πρόσθετη εμβέλεια εργασίας όταν επεκτείνεται ενώ επιστρέφει σε συμπαγή μορφή μετά τη χρήση, συμβάλλοντας στη μείωση της ακαταστασίας των καλωδίων γύρω από τον εξοπλισμό παραγωγής, τους πάγκους εργαστηρίων, τους σταθμούς θερμικού προφίλ και τους χώρους συντήρησης.

Εξοπλισμένο με μικροσκοπικούς συνδέσμους αρσενικού θερμοστοιχείου και στα δύο άκρα, το καλώδιο υποστηρίζει γρήγορη σύνδεση σε συμβατές μικροσκοπικές θηλυκές υποδοχές χωρίς επαναλαμβανόμενο τερματισμό καλωδίων. Είναι κατάλληλο για θερμικά προφίλ, θερμόμετρα χειρός, καταγραφείς δεδομένων θερμοκρασίας, όργανα δοκιμών, πίνακες ελέγχου και βιομηχανικό εξοπλισμό παρακολούθησης.

Τα μοντέλα Type K είναι συνήθως διαθέσιμα σε διαμορφώσεις μικρού και εκτεταμένου μήκους, επιτρέποντας στους χρήστες να επιλέξουν ένα κατάλληλο καλώδιο σύμφωνα με την απαιτούμενη απόσταση εργασίας. Το καλώδιο προορίζεται για επέκταση σήματος και θα πρέπει να χρησιμοποιείται μαζί με συμβατό αισθητήρα τύπου Κ ή συγκρότημα θερμοστοιχείου.

Τοποθέτηση προϊόντος

Αυτό το προϊόν δεν είναι αυτόνομος αισθητήρας θερμοκρασίας. Είναι ένα εξάρτημα επέκτασης θερμοστοιχείου που χρησιμοποιείται για τη μετάδοση του θερμοηλεκτρικού σήματος από μια σύνδεση αισθητήρα τύπου Κ σε ένα συμβατό όργανο μέτρησης.

Αιτία

Ανεπαρκές μήκος καλωδίου θερμοστοιχείου

Σε πολλές παραγωγικές και εργαστηριακές εφαρμογές, το αρχικό καλώδιο του θερμοστοιχείου δεν είναι αρκετά μακρύ για να φτάσει στο όργανο μέτρησης. Ο αισθητήρας μπορεί να εγκατασταθεί μέσα σε μηχάνημα, εξάρτημα δοκιμής, περιβαλλοντικό θάλαμο, περιοχή πρόσβασης σε φούρνο αναρροής, πλατφόρμα θέρμανσης ή σταθμό παρακολούθησης διεργασιών.

Η τοποθέτηση του οργάνου πολύ κοντά στη διαδικασία μπορεί να δημιουργήσει λειτουργική ταλαιπωρία ή να εκθέσει το όργανο σε περιττή θερμότητα, κραδασμούς, μόλυνση ή μηχανικό κίνδυνο.

Αποδιοργανωμένα ίσια καλώδια

Τα μακριά ευθύγραμμα καλώδια μπορούν να δημιουργήσουν περιττή ακαταστασία γύρω από τους σταθμούς εργασίας και τον εξοπλισμό κατασκευής. Τα χαλαρά καλώδια μπορεί να μπερδευτούν, να παγιδευτούν κάτω από τον εξοπλισμό, να καταστραφούν από τους χειριστές ή να τραβηχτούν κατά λάθος κατά τη διάρκεια της δοκιμής.

Ένα ανασυρόμενο καλώδιο βοηθά στη διατήρηση μιας καθαρότερης περιοχής εργασίας, επειδή μόνο το απαιτούμενο μήκος καλωδίου εκτείνεται.

Λανθασμένη επιλογή καλωδίου επέκτασης

Τα κυκλώματα θερμοστοιχείων απαιτούν συμβατά υλικά αγωγών. Η χρήση συνηθισμένου χάλκινου σύρματος ή καλωδίου επέκτασης που προορίζεται για άλλο τύπο θερμοστοιχείου μπορεί να δημιουργήσει πρόσθετες ηλεκτρικές συνδέσεις και να επηρεάσει την ακρίβεια της μέτρησης.

Ένα σύστημα θερμοστοιχείου Τύπου Κ θα πρέπει να χρησιμοποιεί συμβατό αισθητήρα τύπου Κ, καλώδιο επέκτασης τύπου Κ, βύσμα τύπου Κ και είσοδο οργάνου τύπου Κ.

Συχνή επανακαλωδίωση

Η επανειλημμένη σύνδεση γυμνών καλωδίων θερμοστοιχείου απαιτεί χρόνο και μπορεί να οδηγήσει σε χαλαρούς ακροδέκτες, αντίστροφη πολικότητα, κατεστραμμένους αγωγούς ή ασυνεπή εγκατάσταση.

Οι μικροσκοπικοί βύσμα σύνδεσης παρέχουν μια ταχύτερη και πιο βολική μέθοδο σύνδεσης για τις συνήθεις εργασίες μέτρησης θερμοκρασίας και συντήρησης.

Προβλήματα συμβατότητας συνδετήρων

Οι σύνδεσμοι θερμοστοιχείου διατίθενται σε διαφορετικά μεγέθη, φύλα και τύπους βαθμονόμησης. Ένας σύνδεσμος μπορεί να φαίνεται παρόμοιος, αλλά εξακολουθεί να μην είναι συμβατός με την εγκατεστημένη πρίζα.

Πριν από την παραγγελία, οι χρήστες θα πρέπει να επιβεβαιώσουν:

• Τύπος βαθμονόμησης θερμοστοιχείου.
• Μέγεθος σώματος συνδετήρα.
• Φύλο σύνδεσης.
• Θετική και αρνητική πολικότητα.
• Απαιτούμενο μήκος καλωδίου.
• Διαμόρφωση εισόδου εξοπλισμού.
• Θερμοκρασία λειτουργίας γύρω από το καλώδιο.

Κοινά προβλήματα και αποτελέσματα

Διάλυμα

Το ανασυρόμενο καλώδιο θερμοστοιχείου OMEGA TEC-REC-GEC παρέχει μια πρακτική λύση για εφαρμογές που απαιτούν ευέλικτη επέκταση σήματος τύπου Κ και βελτιωμένη οργάνωση καλωδίων.

Η ελατηριωτή δομή του μπορεί να εκτείνεται ανάλογα με την απόσταση εργασίας και να συμπτύσσεται όταν το όργανο μετακινείται πιο κοντά στο σημείο μέτρησης. Αυτό μειώνει το περιττό μήκος καλωδίου στο τραπέζι, στο πάτωμα ή στον εξοπλισμό παραγωγής.

Οι μινιατούρες αρσενικές υποδοχές και στα δύο άκρα επιτρέπουν την άμεση εγκατάσταση plug-in όταν οι συνδεδεμένες συσκευές διαθέτουν συμβατές μικροσκοπικές θηλυκές υποδοχές τύπου K. Αυτός ο σχεδιασμός εξαλείφει τον επαναλαμβανόμενο τερματισμό των χαλαρών καλωδίων θερμοστοιχείου και απλοποιεί τη ρύθμιση του εξοπλισμού.

Κύρια πλεονεκτήματα λύσης

Γιατί να επιλέξετε ένα αναδιπλούμενο καλώδιο θερμοστοιχείου

Ένα ανασυρόμενο καλώδιο είναι ιδιαίτερα χρήσιμο για εφαρμογές στις οποίες το όργανο μέτρησης μετακινείται συχνά. Συνδυάζει την εμβέλεια ενός μακρύτερου καλωδίου επέκτασης με την άνεση αποθήκευσης ενός συμπαγούς συγκροτήματος καλωδίων.

Σε σύγκριση με ένα σταθερό ευθύ καλώδιο, ο τυλιγμένος σχεδιασμός μπορεί να βοηθήσει:

• Μειώστε το χαλαρό καλώδιο γύρω από τους σταθμούς εργασίας.
• Βελτιώστε την ευκολία αποθήκευσης.
• Ελαχιστοποιήστε τη χειροκίνητη δέσμη καλωδίων.
• Υποστήριξη προσωρινών δοκιμών σε διαφορετικές θέσεις.
• Μειώστε την ακούσια επαφή με κοντινό εξοπλισμό.
• Διατηρήστε οργανωμένο το σταθμό μέτρησης θερμοκρασίας.
• Βελτιώστε τον χειρισμό κατά τη συντήρηση του μηχανήματος.
• Απλοποιήστε τη μεταφορά μεταξύ των τοποθεσιών δοκιμής.

Προδιαγραφές

Σημαντική σημείωση θερμοκρασίας

Η ανασυρόμενη μόνωση του καλωδίου έχει βαθμολογηθεί σε περίπου 105 βαθμούς Κελσίου, επομένως θα πρέπει να παραμείνει σε εξωτερικούς χώρους που υπερβαίνουν αυτή τη θερμοκρασία. Χρησιμοποιήστε έναν κατάλληλο αισθητήρα θερμοστοιχείου υψηλής θερμοκρασίας ή ηλεκτρόδιο εντός της θερμαινόμενης περιοχής διεργασίας.

Σύγκριση Μοντέλων

Σύγκριση Επιλογών

Σύγκριση τύπων θερμοστοιχείου

Ο τύπος καλωδίου επέκτασης θερμοστοιχείου πρέπει να ταιριάζει με τη βαθμονόμηση του αισθητήρα και του οργάνου. Η συμβατότητα της φυσικής υποδοχής από μόνη της δεν εγγυάται τη σωστή απόδοση μέτρησης.

Βασικά Χαρακτηριστικά Προϊόντος

Πτυσσόμενο σχέδιο με ελατήριο

Η εύκαμπτη περιελιγμένη δομή εκτείνεται μόνο όταν απαιτείται πρόσθετη απόσταση εργασίας. Μετά τη χρήση, το καλώδιο επιστρέφει στην αρχική του συμπαγή μορφή, συμβάλλοντας στη βελτίωση της διαχείρισης και της αποθήκευσης καλωδίων.

Συμβατότητα θερμοστοιχείου τύπου Κ

Το καλώδιο έχει σχεδιαστεί για χρήση σε κυκλώματα μέτρησης θερμοστοιχείου τύπου Κ. Η αντιστοίχιση της βαθμονόμησης του καλωδίου με τον αισθητήρα και το όργανο βοηθά στη διατήρηση αξιόπιστης μετάδοσης σήματος.

Μινιατούρες αρσενικές συνδέσεις

Και τα δύο άκρα είναι εξοπλισμένα με μικροσκοπικές συνδέσεις αρσενικού θερμοστοιχείου. Αυτή η διαμόρφωση είναι κατάλληλη για συμβατές μικροσκοπικές θηλυκές υποδοχές εγκατεστημένες σε όργανα, προσαρμογείς, πίνακες ή άλλα συγκροτήματα επέκτασης.

Δύο επιλογές μήκους

Το μικρότερο μοντέλο είναι κατάλληλο για επιτραπέζια όργανα, συμπαγείς μηχανές και εργαστηριακές δοκιμές. Το μακρύτερο μοντέλο παρέχει πρόσθετη πρόσβαση σε γραμμές παραγωγής, μεγάλα μηχανήματα, απομακρυσμένα καταγραφικά δεδομένων και εφαρμογές συντήρησης.

Ευέλικτη τοποθέτηση οργάνων

Το καλώδιο επιτρέπει στους μετρητές θερμοκρασίας και στα όργανα θερμικού προφίλ να τοποθετούνται μακριά από το σημείο μέτρησης, βελτιώνοντας την πρόσβαση και συμβάλλοντας στην προστασία του ευαίσθητου εξοπλισμού από τη θερμότητα ή τις μηχανικές παρεμβολές.

Επαναχρησιμοποιήσιμο εξάρτημα σύνδεσης

Ο σχεδιασμός του βύσματος υποστηρίζει επαναλαμβανόμενη εγκατάσταση και αφαίρεση χωρίς συχνό τερματισμό αγωγού. Αυτό είναι χρήσιμο για τις ομάδες συντήρησης, τους μηχανικούς διεργασιών, τους τεχνικούς εργαστηρίων και το προσωπικό ποιοτικού ελέγχου.

Εφαρμογή

Θερμικό προφίλ φούρνου αναρροής

Το καλώδιο μπορεί να χρησιμοποιηθεί σε ένα συμβατό σύστημα θερμικής διαμόρφωσης όταν το προφίλ, το πλαίσιο σύνδεσης ή ο προσαρμογέας έχει μικροσκοπικές υποδοχές θηλυκών θερμοστοιχείων Τύπου Κ.

Μπορεί να βοηθήσει με:

• Επαλήθευση διαδικασίας εκ νέου ροής.
• Αξιολόγηση καμπύλης θερμοκρασίας.
• Σύγκριση ζώνης φούρνου.
• Επιθεώρηση ρύθμισης διαδικασίας.
• Δοκιμή επαναληψιμότητας προφίλ.
• Επαλήθευση μετάβασης στην παραγωγή.
• Προληπτική συντήρηση.
• Αντιμετώπιση θερμικών προβλημάτων.

Το ανασυρόμενο καλώδιο πρέπει να παραμένει σε εξωτερικούς χώρους που υπερβαίνουν την καθορισμένη τιμή θερμοκρασίας. Εντός του θερμαινόμενου θαλάμου θα πρέπει να χρησιμοποιείται ένας κατάλληλος αισθητήρας θερμοστοιχείου ή αγωγός υψηλής θερμοκρασίας.

Κατασκευή ηλεκτρονικών SMT

Ο έλεγχος θερμοκρασίας είναι απαραίτητος κατά τη συναρμολόγηση της πλακέτας τυπωμένου κυκλώματος. Το καλώδιο μπορεί να υποστηρίξει προσωρινή ή αφαιρούμενη μέτρηση θερμοκρασίας κατά τη διάρκεια:

• Ρύθμιση διαδικασίας συγκόλλησης με επαναροή.
• Αξιολόγηση θέρμανσης PCB.
• Δοκιμή θερμοκρασίας εξαρτημάτων.
• Επαλήθευση θερμοκρασίας εξαρτήματος.
• Έλεγχοι διαδικασίας προθέρμανσης.
• Συντήρηση μηχανήματος.
• Επικύρωση γραμμής παραγωγής.
• Επιθεώρηση δειγμάτων μηχανικής.

Εργαστηριακός Έλεγχος Θερμοκρασίας

Ο συμπαγής σπειροειδής σχεδιασμός είναι κατάλληλος για εργαστήρια όπου χρησιμοποιείται ένα όργανο σε πολλές θέσεις δοκιμής. Οι χειριστές μπορούν να επεκτείνουν το καλώδιο κατά τη διάρκεια της μέτρησης και να το επιτρέψουν να ανασυρθεί μετά τη δοκιμή.

Οι τυπικές εργαστηριακές χρήσεις περιλαμβάνουν:

• Σύνδεση μετρητή θερμοκρασίας.
• Δοκιμή καταγραφικού δεδομένων.
• Σύγκριση αισθητήρων.
• Υποστήριξη βαθμονόμησης.
• Περιβαλλοντικές δοκιμές.
• Μέτρηση πλάκας θέρμανσης.
• Δοκιμές ανάπτυξης προϊόντων.
• Παρακολούθηση ερευνητικού εξοπλισμού.

Συντήρηση Βιομηχανικού Εξοπλισμού

Οι τεχνικοί συντήρησης μπορούν να χρησιμοποιήσουν το καλώδιο για να συνδέσουν έναν φορητό μετρητή σε πίνακα θερμοστοιχείου ή σημείο σύνδεσης αισθητήρα που είναι εγκατεστημένο σε μηχανήματα.

Ο κατάλληλος εξοπλισμός μπορεί να περιλαμβάνει:

• Βιομηχανικοί φούρνοι.
• Εξοπλισμός στεγνώματος.
• Μηχανήματα συσκευασίας.
• Συστήματα θέρμανσης.
• Θάλαμοι θερμοκρασίας.
• Εξαρτήματα παραγωγής.
• Εξοπλισμός ελέγχου διαδικασίας.
• Δοκιμαστικές μηχανές.

Ποιοτικός Έλεγχος και Επιθεώρηση

Το καλώδιο είναι χρήσιμο για προσωρινή επαλήθευση θερμοκρασίας κατά την εισερχόμενη επιθεώρηση, επικύρωση διαδικασίας, δοκιμή πρώτου άρθρου, επισκευή εξοπλισμού και ποιοτικούς ελέγχους.

Πίνακας Εφαρμογών

Πώς λειτουργεί

Ένα θερμοστοιχείο παράγει μια μικρή ηλεκτρική τάση όταν η διασταύρωση μέτρησης εκτίθεται σε διαφορά θερμοκρασίας. Το όργανο μέτρησης μετατρέπει αυτήν την τάση σε τιμή θερμοκρασίας σύμφωνα με την επιλεγμένη βαθμονόμηση θερμοστοιχείου.

Το ανασυρόμενο καλώδιο επέκτασης δεν παράγει το σήμα θερμοκρασίας. Αντίθετα, μεταφέρει το σήμα μεταξύ του κυκλώματος αισθητήρα τύπου Κ και του οργάνου μέτρησης.

Λειτουργική Διαδικασία

1. Ένας αισθητήρας θερμοστοιχείου τύπου Κ ανιχνεύει τη θερμοκρασία στο σημείο μέτρησης.
2. Το θερμοστοιχείο παράγει μια μικρή τάση που σχετίζεται με τη διαφορά θερμοκρασίας.
3. Το καλώδιο επέκτασης μεταφέρει το σήμα θερμοστοιχείου στο συνδεδεμένο όργανο.
4. Οι μικροσκοπικοί σύνδεσμοι παρέχουν αποσπώμενες ηλεκτρικές συνδέσεις.
5. Ο μετρητής θερμοκρασίας ή το προφίλτρο επεξεργάζεται το σήμα Τύπου Κ.
6. Η μετρούμενη τιμή εμφανίζεται, καταγράφεται ή αναλύεται.
7. Μετά τη δοκιμή, το καλώδιο αποσύρεται προς τη συμπαγή περιελιγμένη μορφή του.

Πίνακας ροής σήματος

Σημασία της σωστής πολικότητας

Οι σύνδεσμοι θερμοστοιχείου έχουν θετικούς και αρνητικούς ακροδέκτες. Η αντίστροφη πολικότητα μπορεί να προκαλέσει μείωση της εμφανιζόμενης θερμοκρασίας όταν αυξάνεται η πραγματική θερμοκρασία.

Πριν από τη λειτουργία:

• Προσδιορίστε το θετικό τερματικό.
• Προσδιορίστε το αρνητικό τερματικό.
• Ευθυγραμμίστε σωστά τον σύνδεσμο.
• Εισαγάγετε τον σύνδεσμο χωρίς υπερβολική δύναμη.
• Ελέγξτε την απόκριση του οργάνου.
• Επαληθεύστε την ανάγνωση με μια γνωστή αναφορά όταν είναι απαραίτητο.

Σημασία αντιστοίχισης τύπων θερμοστοιχείων

Τα ακόλουθα στοιχεία πρέπει να είναι όλα συμβατά:

Η χρήση μικτών τύπων θερμοστοιχείων μπορεί να προκαλέσει πρόσθετες συνδέσεις και σφάλματα μέτρησης.

Πώς να επιλέξετε

Βήμα 1: Επιβεβαιώστε τον τύπο θερμοστοιχείου

Επιλέξτε αυτό το καλώδιο μόνο όταν ο αισθητήρας και το όργανο μέτρησης έχουν σχεδιαστεί για θερμοστοιχεία τύπου Κ.

Μην επιλέγετε το προϊόν μόνο σύμφωνα με το χρώμα ή την εμφάνιση του συνδετήρα. Επιβεβαιώστε την ακριβή βαθμονόμηση που είναι τυπωμένη στο υπάρχον καλώδιο, βύσμα, αισθητήρα ή ετικέτα εξοπλισμού.

Βήμα 2: Επιβεβαιώστε το μέγεθος σύνδεσης

Το προϊόν χρησιμοποιεί μικροσκοπικούς συνδετήρες θερμοστοιχείου. Οι μικροσκοπικοί και τυπικού μεγέθους σύνδεσμοι δεν είναι άμεσα εναλλάξιμοι.

Ελεγχος:

• Διαστάσεις σώματος συνδετήρα.
• Διαστάσεις καρφίτσας.
• Διαστάσεις πρίζας.
• Σήμανση τύπου συνδετήρα.
• Προδιαγραφές εισόδου εξοπλισμού.
• Υπάρχον μέγεθος υποδοχής καλωδίου.

Βήμα 3: Επιβεβαιώστε το Φύλο Εφαρμογής σύνδεσης

Η περιγραφόμενη διαμόρφωση έχει αρσενικούς συνδέσμους και στα δύο άκρα. Και οι δύο συνδεδεμένες συσκευές θα πρέπει να έχουν συμβατές θηλυκές πρίζες.

Βήμα 4: Επιλέξτε το μήκος καλωδίου

Επιλέξτε το πιο κοντό μοντέλο όταν:

• Ο εξοπλισμός βρίσκεται κοντά στο σημείο μέτρησης.
• Το καλώδιο χρησιμοποιείται κυρίως σε πάγκο δοκιμών.
• Η συμπαγής αποθήκευση είναι σημαντική.
• Η απαιτούμενη επέκταση είναι περίπου 5 πόδια.
• Το όργανο μεταφέρεται συχνά.

Επιλέξτε το μεγαλύτερο μοντέλο όταν:

• Το όργανο πρέπει να παραμένει πιο μακριά από το μηχάνημα.
• Το καλώδιο χρησιμοποιείται γύρω από μεγάλο εξοπλισμό παραγωγής.
• Ο χειριστής χρειάζεται επιπλέον εύρος κίνησης.
• Η απαιτούμενη επέκταση είναι περίπου 20 πόδια.
• Πρέπει να συνδεθεί ένας απομακρυσμένος πίνακας ή ένα καταγραφικό.

Βήμα 5: Επιβεβαιώστε τη θερμοκρασία εργασίας

Το ανασυρόμενο καλώδιο χρησιμοποιείται συνήθως έξω από την περιοχή διεργασίας με την υψηλότερη θερμοκρασία.

Για εφαρμογές σε υψηλές θερμοκρασίες:

• Κρατήστε το ανασυρόμενο τμήμα μακριά από την άμεση θερμότητα.
• Χρησιμοποιήστε έναν αισθητήρα υψηλής θερμοκρασίας μέσα στο θάλαμο.
• Αποφύγετε την επαφή με θερμαντικά στοιχεία.
• Αποφύγετε την επαφή με τηγμένη συγκόλληση.
• Αποτρέψτε την έκθεση σε καυτά καυσαέρια.
• Επιβεβαιώστε τη θερμοκρασία περιβάλλοντος γύρω από το καλώδιο.
• Μην υπερβαίνετε την ονομαστική μόνωση του καλωδίου.

Βήμα 6: Επιβεβαιώστε το Μοντέλο Εξοπλισμού

Δώστε το ακριβές μοντέλο του θερμικού προφίλ, του μετρητή θερμοκρασίας, του καταγραφέα δεδομένων ή του οργάνου δοκιμής. Οι πληροφορίες εξοπλισμού βοηθούν στην επιβεβαίωση της διεπαφής σύνδεσης και του τύπου εισόδου θερμοστοιχείου.

Βήμα 7: Επιβεβαιώστε την Εφαρμογή

Διαφορετικές εφαρμογές ενδέχεται να απαιτούν διαφορετικά μήκη καλωδίων, διατάξεις συνδετήρων, μονωτικά υλικά ή ονομασίες θερμοκρασίας.

Παρέχετε:

• Μοντέλο εξοπλισμού μέτρησης.
• Τύπος αισθητήρα θερμοστοιχείου.
• Υπάρχουσες φωτογραφίες σύνδεσης.
• Απαιτούμενο ανασυρόμενο μήκος.
• Απαιτούμενο εκτεταμένο μήκος.
• Μέγιστη θερμοκρασία περιβάλλοντος.
• Περιβάλλον εφαρμογής.
• Απαιτούμενη ποσότητα.
• Προορισμός παράδοσης.
• Ειδικές απαιτήσεις συσκευασίας.

Λίστα ελέγχου επιλογής

Οδηγίες εγκατάστασης

1. Επιβεβαιώστε ότι ο αισθητήρας θερμοστοιχείου, το καλώδιο και το όργανο είναι όλα τύπου Κ.
2. Θέστε το όργανο στη λειτουργία μέτρησης τύπου Κ.
3. Επιθεωρήστε το καλώδιο και τους συνδέσμους πριν την εγκατάσταση.
4. Επιβεβαιώστε ότι οι συνδεδεμένες υποδοχές είναι μικροσκοπικές θηλυκές υποδοχές θερμοστοιχείου.
5. Ευθυγραμμίστε σωστά τους θετικούς και αρνητικούς ακροδέκτες.
6. Εισαγάγετε τους συνδέσμους κατευθείαν στις πρίζες.
7. Μην πιέζετε το βύσμα σε μη συμβατή πρίζα.
8. Τοποθετήστε το τυλιγμένο καλώδιο μακριά από κινούμενα μέρη του μηχανήματος.
9. Κρατήστε το καλώδιο μακριά από αιχμηρές άκρες και ζεστές επιφάνειες.
10. Επεκτείνετε το καλώδιο αργά και ομοιόμορφα.
11. Αποφύγετε να τραβάτε συνεχώς το καλώδιο στο μέγιστο μήκος του.
12. Επιβεβαιώστε ότι η εμφανιζόμενη θερμοκρασία αλλάζει κανονικά.
13. Συγκρίνετε την ανάγνωση με μια γνωστή αναφορά όταν η ακρίβεια είναι κρίσιμη.
14. Αφήστε το καλώδιο να ανασυρθεί πριν από την αποθήκευση.
15. Αποθηκεύστε το καλώδιο σε καθαρό και στεγνό περιβάλλον.

Συστάσεις συντήρησης

Αντιμετώπιση προβλημάτων

FAQ

1. Μπορεί αυτό το καλώδιο να μετρήσει τη θερμοκρασία ανεξάρτητα;

Όχι. Αυτό το προϊόν είναι καλώδιο επέκτασης θερμοστοιχείου και δεν περιέχει τον κύριο σύνδεσμο μέτρησης. Πρέπει να συνδεθεί με συμβατό αισθητήρα θερμοστοιχείου τύπου Κ και όργανο μέτρησης θερμοκρασίας τύπου Κ.

2. Μπορεί αυτό το καλώδιο να χρησιμοποιηθεί με θερμικό προφίλ αναρροής φούρνου;

Ναι, όταν το θερμικό προφίλ, ο προσαρμογέας ή ο πίνακας σύνδεσης έχει συμβατές μικροσκοπικές θηλυκές εισόδους τύπου K. Επιβεβαιώστε το μοντέλο του προφίλ, το φύλο του συνδετήρα, το μέγεθος του συνδέσμου, το μήκος του καλωδίου και τη θερμοκρασία λειτουργίας πριν από την παραγγελία.

3. Μπορεί το ανασυρόμενο καλώδιο να τοποθετηθεί μέσα σε φούρνο αναρροής;

Η ανασυρόμενη μόνωση του καλωδίου έχει βαθμολογηθεί σε περίπου 105 βαθμούς Κελσίου, επομένως θα πρέπει να παραμείνει σε εξωτερικούς χώρους που υπερβαίνουν αυτή τη θερμοκρασία. Χρησιμοποιήστε έναν κατάλληλο αισθητήρα θερμοστοιχείου υψηλής θερμοκρασίας ή ηλεκτρόδιο εντός της θερμαινόμενης περιοχής διεργασίας.

4. Ποια είναι η διαφορά μεταξύ RECK1-10 και RECK4-10;

Το RECK1-10 είναι ένα πιο κοντό μοντέλο για συμπαγείς πάγκους δοκιμών και κοντινά όργανα. Το RECK4-10 παρέχει μεγαλύτερη εκτεταμένη απόσταση για μεγάλα μηχανήματα, απομακρυσμένα όργανα μέτρησης και εφαρμογές συντήρησης γραμμής παραγωγής.

5. Μπορεί να χρησιμοποιηθεί καλώδιο επέκτασης τύπου K με αισθητήρες τύπου J ή τύπου T;

Όχι. Η βαθμονόμηση του καλωδίου επέκτασης πρέπει να ταιριάζει με τον αισθητήρα του θερμοστοιχείου και την είσοδο του οργάνου. Η ανάμειξη διαφορετικών τύπων θερμοστοιχείων μπορεί να προκαλέσει σφάλματα μέτρησης ακόμη και όταν οι σύνδεσμοι φαίνονται φυσικά συμβατοί.

Επικοινωνήστε μαζί μας

Στείλτε τις ακόλουθες πληροφορίες όταν ζητάτε προσφορά:

• Απαιτούμενο μοντέλο.
• Απαιτούμενη ποσότητα.
• Τύπος θερμοστοιχείου.
• Μέγεθος συνδετήρα.
• Φύλο σύνδεσης.
• Απαιτούμενο μήκος καλωδίου.
• Μοντέλο θερμικού προφίλ ή οργάνου.
• Φωτογραφίες υφιστάμενων προϊόντων.
• Μέγιστη θερμοκρασία λειτουργίας.
• Λεπτομέρειες εφαρμογής.
• Χώρα παράδοσης.
• Ταχυδρομικός κώδικας.
• Απαιτούμενη ημερομηνία παράδοσης.
• Απαιτήσεις συσκευασίας.

Η ομάδα πωλήσεών μας μπορεί να βοηθήσει με την επιβεβαίωση του μοντέλου, τη συμβατότητα σύνδεσης, την επιλογή μήκους, την αναθεώρηση της εφαρμογής, την προσφορά ποσότητας, τις φωτογραφίες επιθεώρησης, τις ρυθμίσεις συσκευασίας και τη διεθνή παράδοση.

Για ταχύτερη επεξεργασία, παρέχετε καθαρές φωτογραφίες της υπάρχουσας ετικέτας καλωδίων, των άκρων των συνδέσμων, της πινακίδας του εξοπλισμού και της υποδοχής εισόδου του οργάνου.
