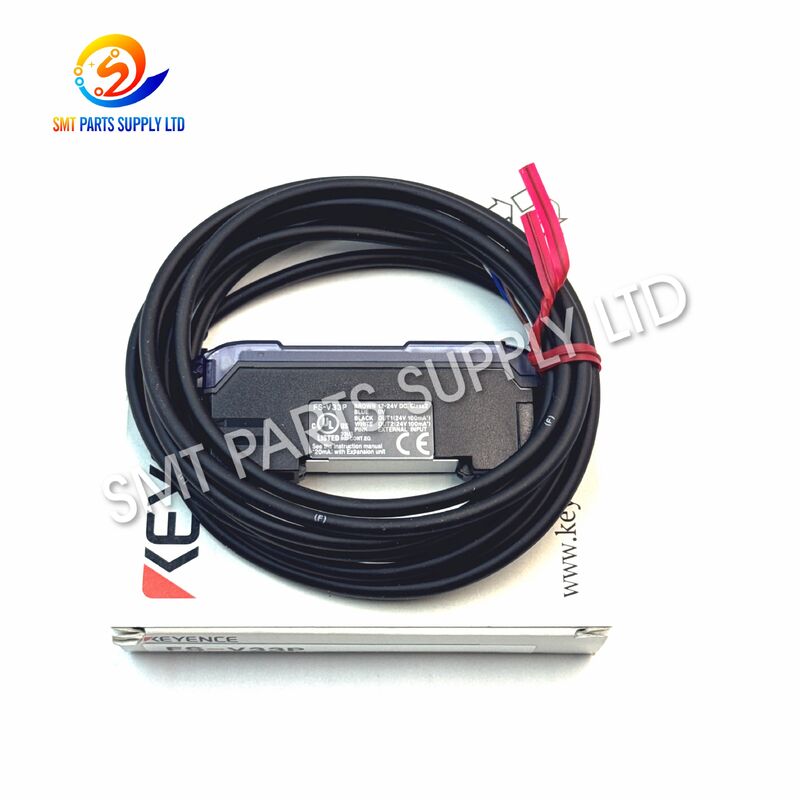

Ενισχυτής ινών KEYENCE FS-V33P A10397 PNP για κομμάτι FUJI NXT II

KEYENCE FS-V33P A10397 PNP Ενισχυτής Οπτικών Ινών για Γραμμή FUJI NXT II

Το KEYENCE FS-V33P A10397 PNP Ενισχυτής Οπτικών Ινών για Γραμμή FUJI NXT II είναι ένας συμπαγής ψηφιακός ενισχυτής οπτικών ινών σχεδιασμένος για ακριβή επεξεργασία οπτικών σημάτων σε αυτοματοποιημένο εξοπλισμό SMT. Το A10397 αναφέρεται συχνά ως ενισχυτής γραμμής FUJI NXT II, ενώ το FS-V33P προσδιορίζει τον κύριο ενισχυτή PNP τύπου καλωδίου της σειράς KEYENCE FS-V30.

Το FS-V33P παρέχει δύο εξόδους ελέγχου PNP και μία εξωτερική είσοδο, επιτρέποντάς του να επεξεργάζεται σήματα από συμβατές κεφαλές αισθητήρων οπτικών ινών και να στέλνει σταθερά σήματα μεταγωγής στο σύστημα ελέγχου του μηχανήματος. Υποστηρίζει πολλαπλές λειτουργίες απόκρισης, επιλογή LIGHT-ON ή DARK-ON, λειτουργίες χρονοδιακόπτη, διπλή ψηφιακή παρακολούθηση και αυτόματη παρακολούθηση ευαισθησίας. Αυτά τα χαρακτηριστικά το καθιστούν κατάλληλο για ανίχνευση παρουσίας PCB, επιβεβαίωση μεταφοράς μεταφορικής ταινίας και άλλες εργασίες ανίχνευσης σχετικές με τη γραμμή σε συμβατές διαμορφώσεις FUJI NXT II.

Το στενό του σώμα επιτρέπει την εγκατάσταση σε συμπαγείς ηλεκτρικούς χώρους, ενώ η ψηφιακή οθόνη παρέχει στους τεχνικούς συντήρησης σαφή εικόνα των τρεχουσών τιμών σήματος και των προκαθορισμένων ορίων για ευκολότερη ρύθμιση και αντιμετώπιση προβλημάτων.

Η KEYENCE προσδιορίζει το FS-V33P ως κύρια μονάδα PNP τύπου καλωδίου με δύο εξόδους ελέγχου και μία εξωτερική είσοδο.

Η αξιόπιστη μεταφορά PCB εξαρτάται από την ακριβή ανάδραση του αισθητήρα. Όταν το σύστημα ανίχνευσης γραμμής γίνεται ασταθές, το FUJI NXT II μπορεί να παρουσιάσει διακοπτόμενη ανίχνευση πλακέτας, συναγερμούς μεταφοράς, καθυστερημένη κίνηση μεταφορικής ταινίας ή απροσδόκητες διακοπές παραγωγής.

Αρκετές συνθήκες μπορούν να οδηγήσουν σε αυτά τα προβλήματα.

Σκόνη, υπολείμματα ροής, λάδι ή υπολείμματα παραγωγής γύρω από την κεφαλή αισθητήρα οπτικών ινών μπορούν να μειώσουν την οπτική ένταση και να δημιουργήσουν ασταθείς τιμές ανίχνευσης.

Εάν το όριο μεταγωγής τοποθετηθεί πολύ κοντά στην κανονική τιμή ληφθέντος φωτός, μικρές αλλαγές στην επιφάνεια της πλακέτας, δονήσεις ή ευθυγράμμιση αισθητήρα μπορούν να προκαλέσουν διακοπτόμενη έξοδο.

Μηχανική συντήρηση, ρύθμιση μεταφορικής ταινίας, δονήσεις ή τυχαία πρόσκρουση μπορεί να μετακινήσουν την κεφαλή οπτικών ινών από τη σωστή θέση ανίχνευσης.

Υπερβολική κάμψη, σύνθλιψη, μόλυνση ή γήρανση του καλωδίου οπτικών ινών μπορεί να μειώσει το εκπεμπόμενο ή ληφθέν φως.

Χαλαρή καλωδίωση, ασταθής παροχή DC, κακοί ακροδέκτες ή λανθασμένες συνδέσεις κυκλώματος PNP μπορεί να προκαλέσουν συμπτώματα παρόμοια με βλάβη ενισχυτή.

Μετά από μακροχρόνια βιομηχανική λειτουργία, ο ενισχυτής μπορεί να παρουσιάσει προβλήματα στην οθόνη, την έξοδο, τα κουμπιά ή τα εσωτερικά ηλεκτρονικά που εμποδίζουν την σταθερή ανίχνευση.

Όταν η ανίχνευση γραμμής γίνεται ασταθής, το FS-V33P θα πρέπει να ελέγχεται ως μέρος ενός πλήρους συστήματος αισθητήρων και όχι να αντικαθίσταται χωρίς επιθεώρηση.

Επαληθεύστε ότι ο εγκατεστημένος ενισχυτής φέρει την ένδειξη:

FS-V33P

και επιβεβαιώστε την σχετική αναφορά FUJI:

A10397

Αυτό είναι σημαντικό, επειδή οπτικά παρόμοια μοντέλα FS-V30 μπορεί να χρησιμοποιούν διαφορετικούς τύπους εξόδου ή διαμορφώσεις μονάδας.

Ελέγξτε:

• Εγκατάσταση οπτικών ινών
• Οπτική ευθυγράμμιση
• Καθαριότητα επιφάνειας ανίχνευσης
• Κάμψη καλωδίου
• Μηχανική ζημιά
• Θέση στήριξης

Η διπλή ψηφιακή οθόνη εμφανίζει ταυτόχρονα την προκαθορισμένη τιμή και την τρέχουσα τιμή ανίχνευσης, καθιστώντας ευκολότερη την αξιολόγηση του περιθωρίου σήματος.

Μια σαφής διαφορά μεταξύ των τιμών στόχου-παρόντος και στόχου-απόντος είναι επιθυμητή για αξιόπιστη μεταγωγή.

Το FS-V33P χρησιμοποιεί έξοδο ανοιχτού συλλέκτη PNP. Επιβεβαιώστε ότι το κύκλωμα εισόδου του μηχανήματος είναι σχεδιασμένο για λογική PNP πριν από την αντικατάσταση.

Η σειρά FS-V30 λειτουργεί από 12 έως 24 VDC συν ή πλην 10 τοις εκατό.

Εάν ο ενισχυτής επιβεβαιωθεί ως ελαττωματικός, η αντικατάστασή του με την ίδια διαμόρφωση FS-V33P A10397 βοηθά στην αποφυγή προβλημάτων συμβατότητας που αφορούν λογική PNP/NPN, τύπο καλωδίου, σχεδιασμό κύριας μονάδας ή ποσότητα εξόδου.

Αυτές οι ηλεκτρικές και διαστατικές προδιαγραφές αναφέρονται από την KEYENCE για την οικογένεια FS-V33P και FS-V30.

Το επιλέξιμο εύρος απόκρισης επιτρέπει στον ενισχυτή να εξισορροπεί την γρήγορη ανίχνευση και την σταθερότητα ανίχνευσης ανάλογα με την εφαρμογή.

Η οικογένεια FS-V30 περιέχει αρκετά στενά συγγενικά μοντέλα, επομένως ο πλήρης αριθμός μοντέλου θα πρέπει πάντα να ελέγχεται αντί να επιλέγεται μόνο με βάση την εμφάνιση.

Το A10397 FS-V33P διατίθεται συνήθως στην αγορά ως ενισχυτής γραμμής για εξοπλισμό FUJI NXT II.

Ανάλογα με τον εγκατεστημένο αισθητήρα οπτικών ινών και τη διαμόρφωση του μηχανήματος, μπορεί να υποστηρίζει λειτουργίες όπως:

• Ανίχνευση παρουσίας PCB
• Επιβεβαίωση άφιξης PCB
• Ανίχνευση αναχώρησης PCB
• Παρακολούθηση μεταφοράς μεταφορικής ταινίας
• Ανίχνευση θέσης στάσης
• Ανίχνευση εισόδου πλακέτας
• Ανίχνευση εξόδου πλακέτας
• Επιβεβαίωση ακολουθίας γραμμής

Η ακριβής λειτουργία ανίχνευσης εξαρτάται από τη θέση στήριξης και τη διαμόρφωση της κεφαλής οπτικών ινών.

Ο ενισχυτής είναι κατάλληλος για περιβάλλοντα ηλεκτρονικής κατασκευής όπου η ακριβής ανίχνευση βοηθά στον συντονισμό της μεταφοράς πλακετών μεταξύ τμημάτων του εξοπλισμού.

Τυπικοί χρήστες περιλαμβάνουν:

• Εργοστάσια EMS
• Εργοστάσια συναρμολόγησης PCB
• Τμήματα παραγωγής SMT
• Ομάδες συντήρησης εξοπλισμού FUJI
• Εταιρείες σέρβις μηχανημάτων SMT
• Διανομείς ανταλλακτικών
• Τμήματα συντήρησης αυτοματισμού

Το FS-V33P λειτουργεί σε συνδυασμό με μια συμβατή κεφαλή αισθητήρα οπτικών ινών.

Ο ενισχυτής χρησιμοποιεί μια πηγή φωτός κόκκινου LED με μήκος κύματος 640 nm και στέλνει οπτική ενέργεια μέσω της συνδεδεμένης οπτικής ίνας.

Όταν ένα PCB ή άλλος στόχος εισέρχεται στην περιοχή ανίχνευσης, η ποσότητα του ληφθέντος φωτός αλλάζει.

Ανάλογα με τη διάταξη του αισθητήρα, η ανίχνευση μπορεί να γίνει μέσω:

• Ανακλώμενου φωτός
• Διακοπτόμενου φωτός
• Διαπερατό φωτός

Ο ενισχυτής μετατρέπει την οπτική αλλαγή σε ψηφιακή τιμή ανίχνευσης και τη συγκρίνει με το προκαθορισμένο όριο.

Όταν ικανοποιείται η συνθήκη ανίχνευσης, ο ενισχυτής μεταγωγεί την έξοδο PNP.

Ο χειριστής μπορεί να επιλέξει:

• LIGHT-ON
• DARK-ON

ανάλογα με την απαιτούμενη λογική του μηχανήματος.

Το κύκλωμα ελέγχου γραμμής FUJI λαμβάνει την έξοδο και χρησιμοποιεί το σήμα ως μέρος της ακολουθίας μεταφορικής ταινίας ή μεταφοράς πλακέτας.

Το FS-V33P παρέχει πολλαπλές επιλέξιμες λειτουργίες χρονοδιακόπτη:

• Καθυστέρηση Απενεργοποίησης
• Καθυστέρηση Ενεργοποίησης
• Μονό Παλμό
• Καθυστέρηση Ενεργοποίησης συν Καθυστέρηση Απενεργοποίησης
• Καθυστέρηση Ενεργοποίησης συν Μονό Παλμό

Το εύρος χρονοδιακόπτη είναι ρυθμιζόμενο από 0,1 ms έως 9.999 ms.

Αυτές οι ρυθμίσεις επιτρέπουν στους τεχνικούς να σταθεροποιήσουν σύντομα σήματα ανίχνευσης και να προσαρμόσουν τη συμπεριφορά του αισθητήρα στις απαιτήσεις χρονισμού του μηχανήματος.

Η επιλογή του σωστού ενισχυτή θα πρέπει να βασίζεται σε πλήρη αναγνώριση και όχι στην εμφάνιση.

Επιβεβαιώστε:

A10397

Αυτή η αναφορά σχετίζεται με εφαρμογές ενισχυτή γραμμής FUJI NXT II σε λίστες ανταλλακτικών SMT.

Επιβεβαιώστε:

FS-V33P

Το τελευταίο γράμμα είναι σημαντικό.

FS-V33P = PNP

FS-V33 = NPN

Το FS-V33P είναι κύρια μονάδα.

Μην αντικαθιστάτε αυτόματα ένα μοντέλο μονάδας επέκτασης όπως το FS-V34P.

Το FS-V33P χρησιμοποιεί διαμόρφωση καλωδίου.

Το FS-V33CP χρησιμοποιεί διαμόρφωση συνδέσμου M8 και δεν πρέπει να αντιμετωπίζεται ως ταυτόσημη αντικατάσταση.

Πριν από την παραγγελία, παρέχετε:

Η παροχή σαφών φωτογραφιών ετικέτας και εγκατάστασης μπορεί να μειώσει τα λάθη παραγγελίας και να επιταχύνει τον έλεγχο συμβατότητας.

Είναι ένας ψηφιακός ενισχυτής οπτικών ινών PNP που χρησιμοποιείται συνήθως σε εφαρμογές ανίχνευσης γραμμής FUJI NXT II, όπου επεξεργάζεται σήματα αισθητήρων οπτικών ινών για την ανίχνευση παρουσίας, μεταφοράς και θέσης PCB.

Το FS-V33P είναι ένας κύριος ενισχυτής PNP με δύο εξόδους ελέγχου και μία εξωτερική είσοδο. Το σχετικό μοντέλο FS-V33 χρησιμοποιεί έξοδο NPN.

Η σειρά FS-V30 λειτουργεί από 12 έως 24 VDC συν ή πλην 10 τοις εκατό, καθιστώντας την επαλήθευση του τροφοδοτικού σημαντική πριν από την εγκατάσταση.

Όχι αυτόματα. Το FS-V33P είναι κύρια μονάδα, ενώ το FS-V34P είναι μονάδα επέκτασης. Θα πρέπει πρώτα να ελεγχθεί το πλήρες μοντέλο, η καλωδίωση, η διαμόρφωση εξόδου και οι απαιτήσεις του μηχανήματος.

Παρακαλώ παρέχετε A10397, FS-V33P, μοντέλο μηχανήματος FUJI, απαιτούμενη ποσότητα και σαφείς φωτογραφίες της ετικέτας του ενισχυτή και της θέσης εγκατάστασης για ταχύτερη επιβεβαίωση προδιαγραφών.

Αναζητάτε το KEYENCE FS-V33P A10397 PNP Ενισχυτής Οπτικών Ινών για Γραμμή FUJI NXT II?

Στείλτε μας τον αριθμό εξαρτήματος, το μοντέλο μηχανήματος, την απαιτούμενη ποσότητα και φωτογραφίες προϊόντος. Μπορούμε να βοηθήσουμε στην επιβεβαίωση της προδιαγραφής και στην προετοιμασία προσφοράς για την ανάγκη συντήρησης ή αντικατάστασης SMT.

Για ταχύτερη επεξεργασία, συμπεριλάβετε:

A10397 + FS-V33P + FUJI NXT II + Ποσότητα

Επικοινωνήστε μαζί μας σήμερα για τιμές, διαθεσιμότητα, έλεγχο συμβατότητας και πληροφορίες αποστολής.
