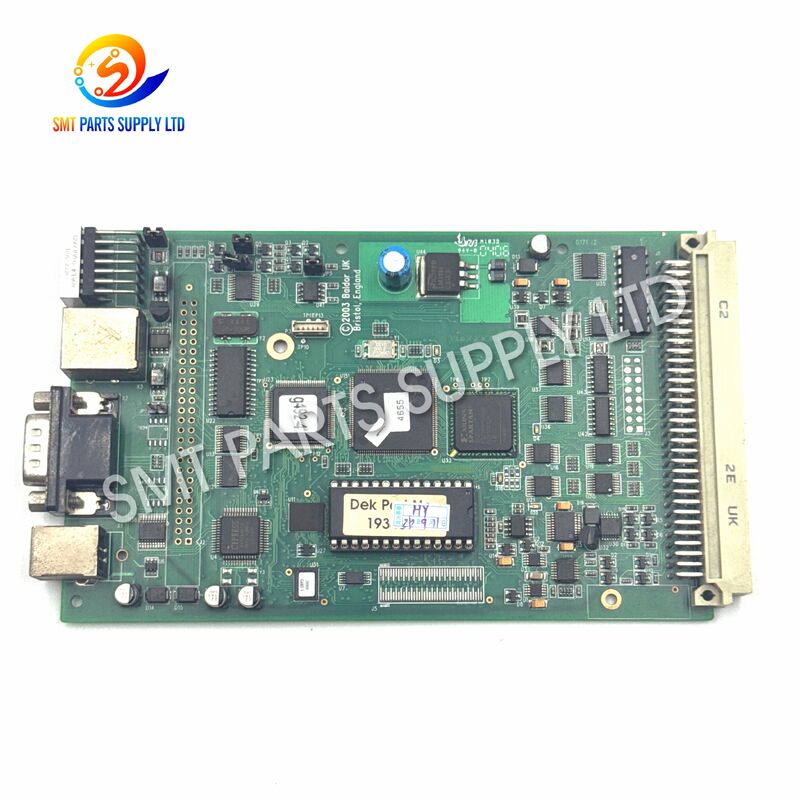

Η Baldor EB0462A01 REV G, αριθμός ανταλλακτικού DEK 193409, είναι μια πλακέτα ελεγκτή κίνησης πολλαπλών αξόνων NextMove ES που έχει σχεδιαστεί για συμβατά συστήματα ελέγχου εκτυπωτών στένσιλ DEK. Ο ελεγκτής παρέχει συντονισμένη διαχείριση κίνησης για άξονες σερβο και βηματικούς άξονες, επιτρέποντας στο σύστημα ελέγχου του εκτυπωτή να εκτελεί ακριβή τοποθέτηση, συγχρονισμένη κίνηση και αυτοματοποιημένες ακολουθίες μηχανών.

Η υποκείμενη αρχιτεκτονική NextMove ES NES002-501 υποστηρίζει έξι άξονες κίνησης, συμπεριλαμβανομένων δύο αξόνων σερβομηχανισμού και τεσσάρων βηματικών αξόνων. Παρέχει επίσης δυνατότητα USB και σειριακής επικοινωνίας για διαμόρφωση, διαγνωστικά και επικοινωνία με το περιβάλλον ελέγχου του μηχανήματος.

Στον εξοπλισμό DEK, ο αριθμός εξαρτήματος 193409 προσδιορίζεται ως PCB ελεγκτή NextMove ES. Είναι ιδιαίτερα σημαντικό κατά την επισκευή ή την αποκατάσταση εξοπλισμού εκτύπωσης DEK χρησιμοποιώντας αυτήν την αρχιτεκτονική ελεγκτή.

Για εφαρμογές αντικατάστασης, οι πελάτες θα πρέπει να επιβεβαιώσουν τον αριθμό εξαρτήματος DEK, την αναγνώριση πλακέτας Baldor, την αναθεώρηση υλικού, τις υποδοχές σύνδεσης και την υπάρχουσα διαμόρφωση συστήματος πριν από την εγκατάσταση.

Αιτία

Ένας εκτυπωτής στένσιλ DEK εξαρτάται από τον συντονισμένο έλεγχο κίνησης για την ακριβή τοποθέτηση των μηχανικών συγκροτημάτων κατά τη διάρκεια της διαδικασίας εκτύπωσης. Όταν ο ελεγκτής κίνησης εμφανίσει σφάλμα, ενδέχεται να εμφανιστούν διάφορα προβλήματα του μηχανήματος.

Οι ηλεκτρονικές πλακέτες ελεγκτών λειτουργούν συνεχώς εντός βιομηχανικού εξοπλισμού και ενδέχεται να υποστούν μακροχρόνια καταπόνηση από θερμοκρασία λειτουργίας, κραδασμούς, ηλεκτρικές διαταραχές, οξείδωση συνδετήρων ή γήρανση εξαρτημάτων.

Πριν από την αντικατάσταση του ελεγκτή, οι τεχνικοί θα πρέπει επίσης να επιθεωρήσουν το τροφοδοτικό του μηχανήματος, την πλακέτα διασύνδεσης, τα καλώδια, τις υποδοχές, τις μονάδες σερβομηχανισμού, τις βηματικές μονάδες, τους κινητήρες, τους κωδικοποιητές, τους αισθητήρες και τη διαμόρφωση λογισμικού.

Διάλυμα

Η αντικατάσταση ενός ελαττωματικού ελεγκτή DEK 193409 με τη σωστή αντίστοιχη πλακέτα NextMove ES μπορεί να βοηθήσει στην αποκατάσταση της αρχικής αρχιτεκτονικής ελέγχου κίνησης του εκτυπωτή.

Η πλατφόρμα Baldor NextMove ES έχει σχεδιαστεί για να συντονίζει πολλαπλούς άξονες κίνησης από έναν ελεγκτή. Επεξεργάζεται εντολές μηχανής, παράγει σήματα κίνησης σερβομηχανισμού ή βηματικής κίνησης, λαμβάνει πληροφορίες ανατροφοδότησης και επικοινωνεί με άλλα μέρη του συστήματος ελέγχου μηχανής.

Για αξιόπιστη αντικατάσταση, επαληθεύστε τις ακόλουθες πληροφορίες πριν παραγγείλετε:

Μια πλακέτα ελεγκτή δεν πρέπει να επιλέγεται μόνο από τη φυσική εμφάνιση. Τα μηχανήματα που χρησιμοποιούν παρόμοιες διατάξεις PCB ενδέχεται να έχουν διαφορετικό υλικολογισμικό, αναθεωρήσεις, διεπαφές ή απαιτήσεις διαμόρφωσης.

Η παροχή καθαρών φωτογραφιών της αρχικής ετικέτας της πλακέτας και των πληροφοριών του μηχανήματος μπορεί να βελτιώσει σημαντικά την ακρίβεια αντικατάστασης.

Προδιαγραφές

Αναφορά NextMove ES Electrical Information

Για την πλατφόρμα NES002-501, η αρχιτεκτονική του ελεγκτή χρησιμοποιεί τις ακόλουθες απαιτήσεις ισχύος αναφοράς:

Αυτές οι τιμές περιγράφουν την πλατφόρμα του ελεγκτή NextMove ES και δεν πρέπει να αντιμετωπίζονται ως οδηγίες παράκαμψης της καλωδίωσης του μηχανήματος DEK ή της αρχικής αρχιτεκτονικής ισχύος.

Τοποθετείτε πάντα την πλακέτα μέσω του αρχικού ηλεκτρικού συστήματος και της διάταξης συνδετήρων DEK.

Αρχιτεκτονική Ελεγκτή

Ο ελεγκτής NextMove ES παρέχει κεντρικό συντονισμό μεταξύ πολλών λειτουργιών κίνησης του μηχανήματος.

Επομένως, η πλακέτα εκτελεί έναν ουσιαστικά διαφορετικό ρόλο από ένα απλό τροφοδοτικό, πλακέτα ρελέ ή μεμονωμένο οδηγό κινητήρα.

Εφαρμογή

Ο ελεγκτής Baldor EB0462A01 REV G 193409 NextMove ES χρησιμοποιείται σε συμβατό εξοπλισμό εκτύπωσης στένσιλ DEK που απαιτεί αυτήν την αρχιτεκτονική ελεγκτή.

Οι τυπικές εφαρμογές περιλαμβάνουν:

Η ανταλλακτική τεκμηρίωση της σειράς DEK Horizon περιλαμβάνει τον αριθμό εξαρτήματος 193409 ως PCB ελεγκτή NextMove ES. Ωστόσο, η διαμόρφωση του μηχανήματος μπορεί να διαφέρει ανάλογα με το μοντέλο, το έτος παραγωγής, την έκδοση υλικού και την προηγούμενη τροποποίηση του εξοπλισμού.

Για αυτόν τον λόγο, η συμβατότητα θα πρέπει να επιβεβαιωθεί χρησιμοποιώντας τον αρχικό αριθμό ανταλλακτικού του μηχανήματος και όχι μόνο το όνομα της οικογένειας του εκτυπωτή.

Πώς λειτουργεί

Η πλακέτα NextMove ES λειτουργεί ως κεντρικός ελεγκτής κίνησης.

Όταν ο εκτυπωτής DEK εκτελεί μια μηχανική λειτουργία, το σύστημα ελέγχου του μηχανήματος στέλνει οδηγίες στον ελεγκτή κίνησης. Ο ελεγκτής επεξεργάζεται τις απαιτούμενες πληροφορίες θέσης, ταχύτητας, κατεύθυνσης και αλληλουχίας και παράγει κατάλληλες εντολές για το συνδεδεμένο σύστημα κίνησης.

Μια απλοποιημένη ακολουθία λειτουργίας είναι:

1. Εντολή μηχανής

Το σύστημα ελέγχου του εκτυπωτή ζητά μια συγκεκριμένη κίνηση.

2. Υπολογισμός κίνησης

Ο ελεγκτής υπολογίζει την απαιτούμενη εντολή άξονα σύμφωνα με το πρόγραμμα του μηχανήματος.

3. Έξοδος άξονα

Τα σήματα κίνησης μεταδίδονται στο κατάλληλο σύστημα ελέγχου σερβομηχανισμού ή stepper.

4. Μηχανική κίνηση

Ο σχετικός κινητήρας και το μηχανικό συγκρότημα κινούνται σύμφωνα με την εντολή που ζητήθηκε.

5. Ανατροφοδότηση και κατάσταση

Οι πληροφορίες θέσης, αισθητήρα, κωδικοποιητής και κατάστασης του μηχανήματος επιστρέφονται στον ελεγκτή όπου ισχύει.

6. Συντονισμός Ακολουθίας

Ο ελεγκτής συντονίζει τις επόμενες κινήσεις με τη συνολική διαδικασία εκτύπωσης.

Αυτή η αρχιτεκτονική πολλαπλών αξόνων επιτρέπει σε διάφορες μηχανικές λειτουργίες να λειτουργούν εντός της προγραμματισμένης ακολουθίας μηχανής.

Γιατί έχει σημασία η σωστή αναθεώρηση

Οι βιομηχανικοί πίνακες ελέγχου ενδέχεται να παραμείνουν σε λειτουργία για πολλά χρόνια και οι πλακέτες παρόμοιας όψης δεν είναι πάντα ηλεκτρικά ή λειτουργικά πανομοιότυπες.

Επομένως, τα ακόλουθα αναγνωριστικά θα πρέπει να ελέγχονται προσεκτικά:

EB0462A01
Προσδιορίζει τη διάταξη πλακέτας Baldor ή την αναφορά υλικού που σχετίζεται με το προϊόν.

REV G
Προσδιορίζει την αναθεώρηση υλικού που εμφανίζεται στην ισχύουσα πλακέτα.

193409
Προσδιορίζει την αναφορά ανταλλακτικού DEK για τον ελεγκτή NextMove ES.

NextMove ES
Προσδιορίζει την οικογένεια προϊόντων Baldor motion controller.

NES002-501
Προσδιορίζει τη διαμόρφωση του ελεγκτή αναφοράς NextMove ES που σχετίζεται με την επικοινωνία USB και RS232.

Η αντιστοίχιση αυτών των αναφορών μειώνει τον κίνδυνο παραγγελίας λανθασμένου ελεγκτή.

Θέματα αντικατάστασης

Η αντικατάσταση της πλακέτας ελεγκτή θα πρέπει να γίνει προσεκτικά, επειδή το PCB αποτελεί μέρος του συστήματος ελέγχου κίνησης του εκτυπωτή.

Πριν αφαιρέσετε τον υπάρχοντα ελεγκτή:

Μετά την εγκατάσταση, το μηχάνημα ενδέχεται να απαιτήσει ελέγχους συστήματος, επαλήθευση άξονα, υποδοχή, βαθμονόμηση ή διαμόρφωση ελεγκτή σύμφωνα με τη διαδικασία σέρβις DEK.

Πώς να επιλέξετε

Η επιλογή του σωστού ελεγκτή απαιτεί περισσότερα από την αναζήτηση του ονόματος του προϊόντος.

1. Ελέγξτε τον αριθμό ανταλλακτικού DEK

Η πιο σημαντική αναφορά για αυτό το προϊόν είναι:

193409

Εάν ο αρχικός αριθμός ανταλλακτικού DEK είναι διαφορετικός, επαληθεύστε την εναλλαξιμότητα πριν από την αγορά.

2. Ελέγξτε το Baldor Identification

Συγκρίνετε το αρχικό PCB με:

EB0462A01

Η ετικέτα PCB και η διάταξη του εξαρτήματος πρέπει να ελέγχονται έναντι της αντικατάστασης.

3. Ελέγξτε την Αναθεώρηση

Εάν ο αρχικός ελεγκτής έχει σήμανση:

REV G

ενημερώστε τον προμηθευτή ότι προτιμάται ή απαιτείται αντιστοίχιση REV G.

4. Ελέγξτε την οικογένεια ελεγκτών

Επιβεβαιώστε ότι το αρχικό σύστημα ελέγχου χρησιμοποιεί:

NextMove ES

Μην συγχέετε το NextMove ES με άλλες γενιές ελεγκτών Baldor NextMove.

5. Ελέγξτε το μοντέλο αναφοράς

Όπου είναι ορατό ή τεκμηριωμένο, επιβεβαιώστε:

NES002-501

6. Ελέγξτε τις Πληροφορίες εκτυπωτή

Παρέχετε το μοντέλο του εκτυπωτή DEK και τις σειριακές πληροφορίες όποτε είναι διαθέσιμες.

7. Στείλτε μια φωτογραφία πίνακα

Για παλαιότερο βιομηχανικό εξοπλισμό, μια καθαρή φωτογραφία της υπάρχουσας πλακέτας είναι μια από τις πιο αποτελεσματικές μεθόδους για την επιβεβαίωση της αντικατάστασης.

Οι προτεινόμενες φωτογραφίες περιλαμβάνουν:

• Πλήρης μπροστινή όψη του PCB
• Ετικέτα προϊόντος Baldor
• Ετικέτα με αριθμό ανταλλακτικού DEK
• Σήμανση αναθεώρησης
• Περιοχή σύνδεσης
• Πινακίδα μηχανήματος

Λίστα ελέγχου επιλογής

FAQ

Q1. Σε ποιες περιπτώσεις χρησιμοποιείται το Baldor EB0462A01 REV G 193409;

Το Baldor EB0462A01 REV G με αριθμό εξαρτήματος DEK 193409 είναι μια πλακέτα ελεγκτή κίνησης πολλαπλών αξόνων NextMove ES που χρησιμοποιείται σε συμβατά συστήματα ελέγχου εκτυπωτών στένσιλ DEK. Συντονίζει την κίνηση σερβο και βηματικού συστήματος και διασυνδέεται με την αρχιτεκτονική ελέγχου μηχανής.

Ε2. Είναι το DEK 193409 το ίδιο με έναν ελεγκτή NextMove ES;

Ναί. Η τεκμηρίωση ανταλλακτικών της DEK προσδιορίζει το 193409 ως ελεγκτή PCB Next Move ES. Το χειριστήριο σχετίζεται με την πλατφόρμα ελέγχου κίνησης Baldor NextMove ES.

Ε3. Ποιο είναι το μοντέλο αναφοράς Baldor για αυτό το χειριστήριο;

Η σχετική διαμόρφωση αναφοράς NextMove ES είναι NES002-501. Αυτή η αρχιτεκτονική ελεγκτή υποστηρίζει έξι άξονες, συμπεριλαμβανομένων δύο αξόνων σερβομηχανισμού και τεσσάρων βηματικών αξόνων, με επικοινωνία USB και RS232.

Ε4. Μπορεί να εγκατασταθεί αυτός ο ελεγκτής σε κάθε εκτυπωτή DEK;

Όχι. Η συμβατότητα εξαρτάται από τη διαμόρφωση του εκτυπωτή DEK, τον αριθμό του αρχικού εξαρτήματος, την αναθεώρηση του ελεγκτή, το υλικό διασύνδεσης, την καλωδίωση και τη ρύθμιση λογισμικού. Επιβεβαιώστε ότι το αρχικό μηχάνημα χρησιμοποιεί DEK 193409 ή ένα επίσημα συμβατό ανταλλακτικό πριν από την παραγγελία.

Q5. Ποιες πληροφορίες πρέπει να παρέχω πριν ζητήσω προσφορά;

Δώστε τον αριθμό ανταλλακτικού DEK 193409, τον αριθμό Baldor EB0462A01, την αναθεώρηση πλακέτας, το μοντέλο εκτυπωτή DEK, την απαιτούμενη ποσότητα και καθαρές φωτογραφίες του αρχικού ελεγκτή. Αυτές οι πληροφορίες βοηθούν στην επιβεβαίωση της συμβατότητας πριν από την αποστολή.
