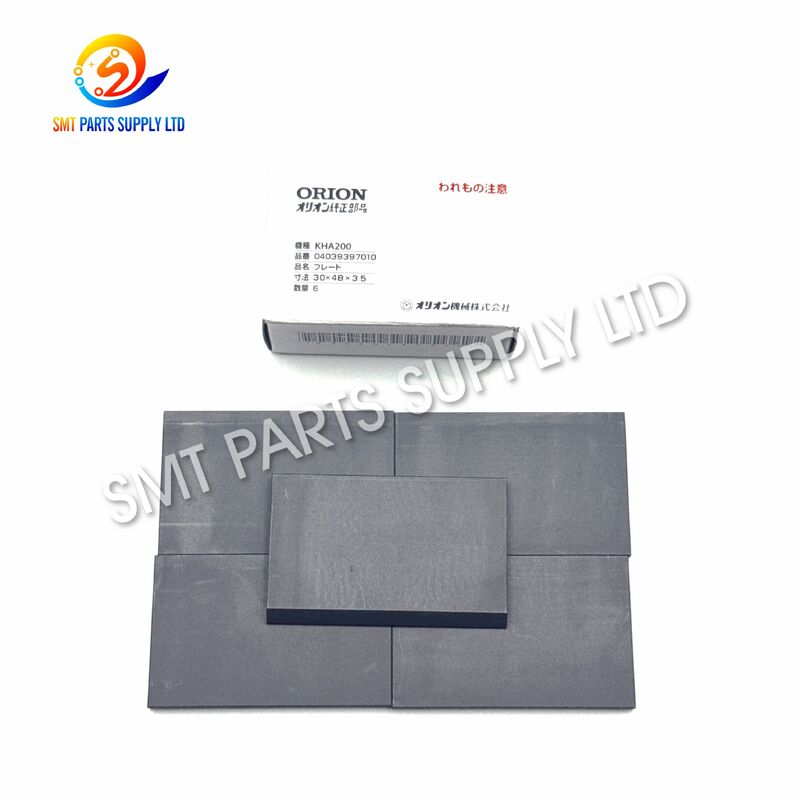

Πανασόνικ N4520403-147 KHA200 Carbon Vane για αντλία κενού NPM

ΗΠανασόνικ N4520403-147 KHA200 Carbon Vane για αντλία κενού NPMείναι ένα εσωτερικό στοιχείο συντήρησης αντλίας κενού που αναπτύχθηκε για συμβατό εξοπλισμό τοποθέτησης NPM SMT. Το φτερό άνθρακα λειτουργεί μέσα στην περιστρεφόμενη αντλία κενού,όπου γλιστρά συνεχώς εντός του περιστροφίου και του θαλάμου αντλίας για τη δημιουργία χωριστών χώρων αέρα και τη διατήρηση της διαφοράς πίεσης που απαιτείται για την παραγωγή κενού.

Επειδή η βίδα λειτουργεί συνεχώς κατά τη διάρκεια της παραγωγής της μηχανής, η σταδιακή φθορά είναι φυσιολογική.ή κατεστραμμένες επιφάνειες σύρματος μπορεί να μειώσει την απόδοση κενού και να επηρεάσει τη συνολική αξιοπιστία του μηχανήματος.

Η αντικατάσταση των φθαρμένων φτερών άνθρακα με τις σωστές προδιαγραφές βοηθά στην αποκατάσταση της σταθερής λειτουργίας της αντλίας, βελτιώνει τη σταθερότητα του κενού,και υποστήριξη προληπτικών προγραμμάτων συντήρησης σε περιβάλλοντα παραγωγής ηλεκτρονικών προϊόντων μεγάλου όγκουΤο προϊόν αυτό είναι κατάλληλο για εργοστάσια SMT, εταιρείες εξυπηρέτησης εξοπλισμού, τμήματα συντήρησης και διανομείς ανταλλακτικών που απαιτούν αξιόπιστα εξαρτήματα αντικατάστασης αντλίας κενού KHA200.

Βασικές πληροφορίες για το προϊόν

Αιτία

Γιατί Χρειάζεται Αντικατάσταση Μια Σκάλα Καρβονίου Μιας Αντλίας Κενού;

Οι φτερούγες άνθρακα είναι σχεδιασμένες για να λειτουργούν και να φθάνουν μέσα σε περιστροφικές αντλίες κενού.ο περιστροφέας της αντλίας περιστρέφεται με υψηλή ταχύτητα ενώ οι φτερούγες άνθρακα γλιστράνε επανειλημμένα κατά των εσωτερικών επιφανειών της αντλίας.

Με την πάροδο του χρόνου, διάφορες καταστάσεις μπορούν να προκαλέσουν επιδείνωση της απόδοσης.

Συνεχή φθορά κατά τη λειτουργία

Οι μηχανές SMT λειτουργούν συχνά για εκτεταμένες βάρδιες παραγωγής.

Συγκέντρωση σκόνης άνθρακα

Αν η συντήρηση καθυστερήσει, η υπερβολική σκόνη μπορεί να συσσωρευτεί μέσα στην αντλία και να επηρεάσει την ομαλή εσωτερική κίνηση.

Καθαρισμένος Αέρας

Η σκόνη, η ομίχλη πετρελαίου, τα υπολείμματα ρεύματος, η υγρασία ή άλλα μολυσματικά που εισέρχονται στο σύστημα κενού μπορούν να επιταχύνουν την φθορά τόσο της φιάλης όσο και του θαλάμου της αντλίας.

Υψηλή θερμοκρασία λειτουργίας

Ασυνήθιστα υψηλή θερμοκρασία της αντλίας μπορεί να αυξήσει τη μηχανική πίεση και να μειώσει τη διάρκεια ζωής των εσωτερικών συστατικών άνθρακα.

Κατεστραμμένα ρουλέα ή ρότορα

Ένα φθαρμένο ρουλέν, ένας κατεστραμμένος ρότορας ή ένας υπερβολικός εσωτερικός διαχωρισμός μπορεί να προκαλέσουν άνιση κίνηση των φτερών και ανώμαλη φθορά.

Λάθος ανταλλακτικά

Η χρήση μιας λεπίδας άνθρακα με λάθος πάχος, μήκος, πλάτος ή υλικό μπορεί να οδηγήσει σε κακή σφραγίδα, υπερβολική τριβή, μη φυσιολογικό θόρυβο ή βλάβη της αντλίας.

Κοινά σημάδια φθοράς από φέτες άνθρακα

Τα φίλτρα, οι σωλήνες, οι σφραγίδες, τα ρουλεμάν, οι βαλβίδες, οι αισθητήρες,και άλλα στοιχεία του συστήματος κενού πρέπει επίσης να ελέγχονται κατά την αντιμετώπιση προβλημάτων.

Λύση

Αντικατάσταση φθαρμένων φτερών άνθρακα KHA200 με τη σωστή προδιαγραφή

Όταν η επιθεώρηση επιβεβαιώνει ότι οι φτερούγες άνθρακα είναι υπερβολικά φθαρμένες, η αντικατάσταση μπορεί να βοηθήσει στην αποκατάσταση της κανονικής σφραγίδωσης του θαλάμου αντλίας και στη βελτίωση της παραγωγής κενού.

Για τηνN4520403-147 KHA200 ανθρακικό φτερό, οι αγοραστές και οι τεχνικοί πρέπει να επιβεβαιώνουν το μοντέλο της αντλίας και τις φυσικές διαστάσεις πριν από την εγκατάσταση.

Μια συνιστώμενη διαδικασία συντήρησης περιλαμβάνει:

1. Επιβεβαιώστε την ταυτοποίηση της αντλίας κενού.
2. Ελέγξτε τον αριθμό τμήματος N4520403-147.
3. Μέτρηση της υφιστάμενης ανθρακούχης φένας.
4. Ελέγξτε το σύνολο των φτερών.
5. Καθαρίστε την συσσωρευμένη σκόνη άνθρακα.
6. Ελέγξτε τις επιφάνειες του ροτόρου και του θαλάμου.
7. Ελέγξτε τα ρουλεμάν και τις σφραγίδες.
8. Αντικαταστήστε τις φτερούγες που έχουν υποστεί ζημιά ή είναι υπερβολικά φθαρμένες.
9. Επανασυνθέστε σωστά την αντλία.
10. Δοκιμάστε τις επιδόσεις υπό κενό πριν από την παραγωγή.

Η αντικατάσταση της φιάλης άνθρακα στο πλαίσιο ενός σχεδίου προληπτικής συντήρησης μπορεί να βοηθήσει στην αποφυγή απρόσμενης βλάβης της αντλίας και να μειώσει τις διακοπές παραγωγής SMT.

Προδιαγραφές

Τεχνικές προδιαγραφές

Σημείωση:Οι διαμορφώσεις αντλίας κενού μπορεί να ποικίλλουν ανάλογα με την έκδοση του εξοπλισμού και το ιστορικό συντήρησης.

Λειτουργία προϊόντος

Η φιάλη άνθρακα διαδραματίζει σημαντικό ρόλο στη διατήρηση του διαφοράς πίεσης στο εσωτερικό της αντλίας κενού.

Οι κύριες λειτουργίες του περιλαμβάνουν:

• Μοιράζοντας τον εσωτερικό θάλαμο αντλίας.
• Διατηρώντας ελεγχόμενη επαφή.
• Δημιουργώντας μεταβαλλόμενο όγκο θαλάμου.
• Υποστήριξη της πρόσληψης και συμπίεσης αέρα.
• Διατηρώντας εσωτερική σφραγίδα κενού.
• Υποστήριξη σταθερής μετατόπισης της αντλίας.
• Παροχή αντικαταστάσιμης επιφάνειας φθοράς.

Παρόλο που η φιάλη άνθρακα είναι ένα μικρό στοιχείο, οι εσφαλμένες διαστάσεις της φιάλης ή η υπερβολική φθορά μπορούν να μειώσουν σημαντικά τη συνολική απόδοση της αντλίας.

Εφαρμογή

ΗN4520403-147 KHA200 Καρβονικό φτερόΧρησιμοποιείται κυρίως για τη συντήρηση συμβατών συστημάτων αντλίας κενού εγκατεστημένων σε εξοπλισμό τοποθέτησης NPM SMT.

Τυπικοί τομείς εφαρμογής

Η παραγωγή SMT Pick and Place

Κατάλληλο για περιβάλλοντα κατασκευής ηλεκτρονικών συσκευών όπου απαιτείται σταθερή απόδοση κενού για αξιόπιστη λειτουργία της μηχανής.

Προληπτική συντήρηση

Τα τμήματα συντήρησης μπορούν να αποθηκεύσουν φτερούγες άνθρακα ως συνήθη ανταλλακτικά για προγραμματισμένη συντήρηση αντλίας κενού.

Επισκευή αντλίας κενού

Κατάλληλο για τεχνικούς που ανακατασκευάζουν συμβατές αντλίες με φθαρμένες, ραγισμένες, συντομευμένες ή κατεστραμμένες φτερούγες άνθρακα.

Εταιρείες παροχής υπηρεσιών εξοπλισμού SMT

Χρήσιμο για τους παρόχους υπηρεσιών που συντηρούν μηχανές τοποθέτησης για πελάτες κατασκευής ηλεκτρονικών προϊόντων.

Διανομή ανταλλακτικών SMT

Κατάλληλο για διανομείς που προμηθεύουν εξαρτήματα αντλιών κενού σε εργοστάσια EMS, εργοστάσια συναρμολόγησης PCB και εταιρείες επισκευής μηχανών.

Τυπικές βιομηχανίες

Πώς Λειτουργεί

Αρχή λειτουργίας της φιάλης άνθρακα

Η φούσκα άνθρακα λειτουργεί μέσα σε μια περιστρεφόμενη αντλία κενού.

Καθώς ο ρότορας της αντλίας περιστρέφεται, οι φτερούγες κινούνται μέσα σε σχισμές μέσα στον ρότορα.

Το σύστημα περιστρεφόμενων φτερών δημιουργεί μεμονωμένους χώρους με μεταβαλλόμενο εσωτερικό όγκο.

Στάδιο 1: Εισαγωγή αέρα

Καθώς ένας θάλαμος αυξάνεται σε όγκο, η εσωτερική πίεση μειώνεται και ο αέρας εισέρχεται στην αντλία.

Στάδιο 2: Σφραγίζοντας το θάλαμο

Η ανθρακική φέτα διαχωρίζει τους γειτονικούς θαλάμους και βοηθά στη διατήρηση της διαφοράς πίεσης μεταξύ των περιοχών εισόδου και εκκένωσης.

Τρίτο στάδιο: συμπίεση

Καθώς ο ρότορας συνεχίζει να περιστρέφεται, ο όγκος του θαλάμου μειώνεται και ο παγιδευμένος αέρας συμπιέζεται.

Τέταρτο στάδιο: Εξέλιξη

Συμπυκνωμένος αέρας εξόδους μέσα από την περιοχή εκκένωσης.

Ο κύκλος αυτός επαναλαμβάνεται συνεχώς κατά τη διάρκεια λειτουργίας της αντλίας.

Γιατί είναι κατάλληλο το γραφίτη άνθρακα

Τα υλικά άνθρακα και γραφίτη χρησιμοποιούνται ευρέως για τις φτερούγες αντλίας κενού λόγω των χαρακτηριστικών γλιστρίσματος τους.

Τα βασικά πλεονεκτήματα περιλαμβάνουν:

Σύσταση συντήρησης

Η τακτική επιθεώρηση της αντλίας κενού μπορεί να βοηθήσει στον εντοπισμό της φθοράς των φτερών πριν επηρεαστεί σοβαρά η απόδοση της παραγωγής.

Ελέγξτε την απόδοση κενού

Παρακολουθείται εάν η αντλία φτάνει στο απαιτούμενο κενό λειτουργίας εντός του αναμενόμενου χρόνου.

Ελέγξτε τον θόρυβο της αντλίας

Οι αλλαγές στον ήχο μπορεί να υποδεικνύουν ασύμμετρη φθορά των φτερών, προβλήματα με το ρουλεμάν ή βλάβη της εσωτερικής αντλίας.

Ελέγξτε τη σκόνη άνθρακα

Η υπερβολική σκόνη άνθρακα μπορεί να υποδηλώνει ότι οι φτερούγες χρειάζονται επιθεώρηση ή αντικατάσταση.

Ελέγξτε Όλες τις Βάνες

Δεν πρέπει να επιθεωρείται μόνο ένα κατεστραμμένο φτερό, όλα τα φτερά λειτουργούν κανονικά υπό παρόμοιες συνθήκες και πρέπει να αξιολογούνται μαζί.

Ελέγξτε τις τρύπες του περιστροφίου

Η μόλυνση ή η βλάβη μπορεί να περιορίσει την κίνηση του φτερούγα.

Ελέγξτε το δωμάτιο.

Οι βαθιές γρατζουνιές ή η υπερβολική φθορά στο εσωτερικό του θαλάμου μπορεί να μειώσουν την απόδοση της αντλίας ακόμη και μετά την εγκατάσταση νέων φτερών.

Πώς να Επιλέξετε

Πώς να Επιλέξετε το Δικαίωμα Φαρέλα Καρβονίου

Οι φτερούγες άνθρακα από διαφορετικές αντλίες κενού μπορεί να μοιάζουν πολύ.

1Επιβεβαιώστε τον αριθμό μέρους.

Η απαιτούμενη αναφορά για αυτό το προϊόν είναι:

N4520403-147

2Επιβεβαιώστε την αντλία κενού.

Ελέγξτε εάν η εγκατεστημένη αντλία αντιστοιχεί στην διαμόρφωση KHA200 ή σε συμβατή KHA200(A).

3. Μέτρηση της υπάρχουσας κλίμακας

Οι διαστάσεις αναφοράς είναι περίπου:

48 × 30 × 3,5 mm

4Ελέγξτε την εφαρμογή μηχανής.

Επιβεβαιώνεται ότι η αντλία είναι εγκατεστημένη στην προβλεπόμενη διαμόρφωση εξοπλισμού NPM SMT.

5. Συγκρίνετε το υπάρχον μέρος

Ελέγξτε:

• Μακρότητα.
• Γεύμα.
• Δύναμη.
• Σχήμα άκρου.
• Προφίλ επιφάνειας.
• Διάμετρος σχισμής του περιστροφίου.
• Ποσότητα φτερών.

6- Φωτογραφίες για επιβεβαίωση.

Όταν η συμβατότητα είναι αβέβαιη, στείλτε φωτογραφίες:

• Πλακέτα της αντλίας.
• Υφιστάμενη ανθρακική βέλη.
• Μετρήσεις φλέβας.
• Ετικέτα μοντέλου μηχανής.

Αυτό μειώνει τον κίνδυνο εσφαλμένης επιλογής ανταλλακτικών.

Λίστα ελέγχου επιλογής

Οφέλη για τις ομάδες συντήρησης SMT

Η επιλογή της κατάλληλης φιάλης άνθρακα προσφέρει αρκετά πρακτικά οφέλη:

• Βοηθά στην αποκατάσταση της αποτελεσματικότητας της αντλίας κενού.
• Υποστηρίζει σταθερή απόδοση κενού μηχανής.
• Μειώνει τις απροσδόκητες διακοπές παραγωγής.
• Η προληπτική συντήρηση είναι ευκολότερη στο σχεδιασμό.
• Βοηθά να παρατείνει τη συνολική διάρκεια ζωής της αντλίας κενού.
• Επιτρέπει την ταχεία αντικατάσταση συνηθισμένου εξαρτήματος φθοράς.
• Απλοποιεί την απογραφή ανταλλακτικών συντήρησης.
• Υποστηρίζει την ταχεία επισκευή κατά τη διάρκεια έκτακτης ανάγκης παραγωγής.

Πληροφορίες για τον αγοραστή

Για ταχύτερη προσφορά και έλεγχο συμβατότητας, οι αγοραστές θα πρέπει να παρέχουν:

Η παροχή πλήρων πληροφοριών συμβάλλει στη μείωση του χρόνου επικοινωνίας και βελτιώνει την ακρίβεια των προσφορών.

Γενικές ερωτήσεις

Ε1. Για τι χρησιμοποιείται το N4520403-147;

Το N4520403-147 είναι ένα φτυάρι άνθρακα που χρησιμοποιείται στο εσωτερικό μιας συμβατής αντλίας κενού KHA200 για εξοπλισμό NPM SMT. Υποστηρίζει την σφράγιση του θαλάμου και την παραγωγή κενού κατά τη διάρκεια συνεχούς λειτουργίας της αντλίας.

Ε2.Είναι αυτό το προϊόν μια βούρτσα άνθρακα κινητήρα;

Ο αριθμός N4520403-147 είναιαντλία κενού άνθρακαΟ κύριος σκοπός του είναι η μηχανική σφράγιση του θαλάμου και η παραγωγή κενού και όχι η μεταφορά ηλεκτρικού ρεύματος.

Ε.3. Ποιες διαστάσεις πρέπει να ελέγχονται πριν από την παραγγελία;

Οι συνήθως αναφερόμενες διαστάσεις είναι περίπου48 × 30 × 3,5 mmΟι αγοραστές θα πρέπει να συγκρίνουν τις υπάρχουσες διαστάσεις και το μοντέλο της αντλίας πριν επιβεβαιώσουν μια παραγγελία.

Ε4. Πότε πρέπει να αντικαθίστανται οι φτερούγες άνθρακα;

Η αντικατάσταση θα πρέπει να εξετάζεται όταν οι τεχνικοί παρατηρήσουν σημαντική φθορά, ρωγμές, μειωμένο κενό, υπερβολική σκόνη άνθρακα, μη φυσιολογικό θόρυβο της αντλίας, συντομότερο μήκος βελονιού ή ασταθή απόδοση της αντλίας.

Ε5. Μπορούν να χρησιμοποιηθούν εναλλακτικά παρόμοιες φτερούγες άνθρακα;

Δεν είναι αυτόματα. Οι παρόμοιες φτερούγες μπορεί να έχουν διαφορετικές διαστάσεις, ποιότητες υλικών, συμβατότητα rotor ή εφαρμογές αντλίας.και το υπάρχον δείγμα πριν από την αντικατάσταση.

Μέρος 3. Επικοινωνήστε μαζί μας

Επικοινωνήστε μαζί μας

ΧρειαζόμαστεN4520403-147 KHA200 Φαλίδες άνθρακαΓια το έργο συντήρησης της αντλίας κενού NPM;

Στείλε μας τοαριθμός τμήματος, μοντέλο αντλίας κενού, μοντέλο μηχανής, απαιτούμενη ποσότητα και φωτογραφίες υφιστάμενου τμήματοςγια ταχεία επιβεβαίωση των προδιαγραφών.

Υποστηρίζουμε τα εργοστάσια SMT, τους κατασκευαστές EMS, τις εταιρείες συντήρησης μηχανών, τα κέντρα επισκευής και τους διανομείς ανταλλακτικών με ανταλλακτικά για τη συντήρηση της παραγωγής.

Για αβέβαιες εφαρμογές, παρακαλούμε να παρέχετε σαφή φωτογραφία τουΠίνακα ονομασίας αντλίας κενού και υφιστάμενες διαστάσεις φιάλης άνθρακαΑυτό μας βοηθά να ελέγξουμε την συμβατότητα πριν από την αποστολή και να μειώσουμε τον κίνδυνο παραγγελίας ενός εσφαλμένου εξαρτήματος.

Επικοινωνήστε μαζί μας για τρέχουσα τιμή, κατάσταση αποθέματος, χρόνο παράδοσης, πληροφορίες συσκευασίας, απαιτήσεις ποσότητας και τεχνική επιβεβαίωση.
