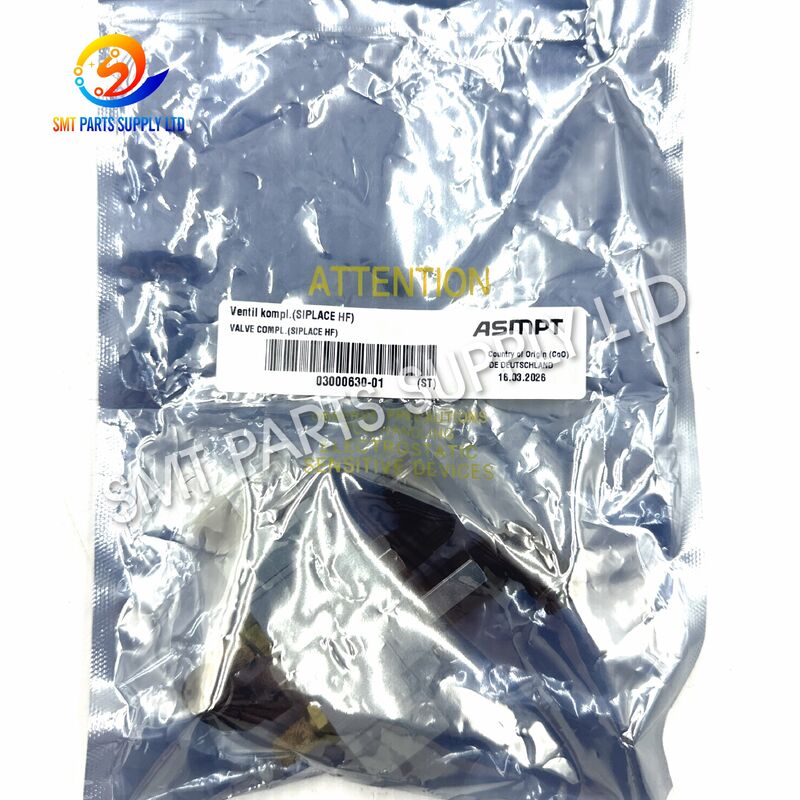

ASMPT 03000630-01 SMC SY5120-5LOU-01 Συγκρότημα ηλεκτρομαγνητικής βαλβίδας 24VDC

Το συγκρότημα ηλεκτρομαγνητικής βαλβίδας ASMPT 03000630-01 SMC SY5120-5LOU-01 είναι σχεδιασμένο για πνευματικό έλεγχο κατεύθυνσης σε συμβατές διαμορφώσεις μηχανών ASMPT και SIPLACE SMT. Μετατρέπει μια ηλεκτρική εντολή 24 VDC από το σύστημα ελέγχου μηχανής σε μεταγωγή ελεγχόμενης πεπιεσμένου αέρα, επιτρέποντας στον συνδεδεμένο πνευματικό μηχανισμό να επεκτείνεται, να συστέλλεται, να απελευθερώνεται, να σφίγγει, να τοποθετεί ή να επιστρέφει σύμφωνα με την προγραμματισμένη σειρά παραγωγής.

Η διαμόρφωση SY5120 ανήκει στην οικογένεια SMC SY5000 και χρησιμοποιεί δομή μονής ηλεκτρομαγνητικής βαλβίδας πέντε θυρών, δύο θέσεων. Ο κωδικός του μοντέλου προσδιορίζει ένα τυπικό πηνίο 24 VDC, μια σύνδεση βύσματος τύπου L που παρέχεται χωρίς το ταιριαστό βύσμα, ενσωματωμένη ένδειξη και λειτουργίες καταστολής υπέρτασης και θύρες εργασίας Α και Β 1/8 ιντσών.

Αυτή η βαλβίδα είναι κατάλληλη για εργοστάσια SMT, εταιρείες σέρβις εξοπλισμού, επισκευαστές μηχανημάτων, τμήματα συντήρησης και βιομηχανικούς διανομείς ανταλλακτικών. Επειδή οι εξωτερικά παρόμοιες βαλβίδες μπορεί να διαφέρουν ως προς την τάση, το μέγεθος της θύρας, την ηλεκτρική είσοδο, το σπείρωμα, τη σχεδίαση πιλότου, τη χειροκίνητη παράκαμψη και τα αξεσουάρ, η πλήρης αρχική ετικέτα θα πρέπει πάντα να ελέγχεται πριν από την παραγγελία.

Μια μηχανή τοποθέτησης SMT εξαρτάται από σταθερό πνευματικό έλεγχο για την ολοκλήρωση επαναλαμβανόμενων μηχανικών ενεργειών. Κάθε κίνηση ελεγχόμενη από τον αέρα πρέπει να πραγματοποιείται τη σωστή στιγμή και να φτάσει στην απαιτούμενη θέση προτού το μηχάνημα συνεχίσει την προγραμματισμένη του σειρά.

Μετά από παρατεταμένο σέρβις, η βαλβίδα μπορεί να παρουσιάσει μόλυνση, φθορά του πηνίου, ζημιά στον συνδετήρα, φθορά εσωτερικής στεγανοποίησης, περιορισμένη ροή καυσαερίων ή ασταθή κίνηση καρουλιού. Αυτές οι συνθήκες μπορεί να μειώσουν την ταχύτητα απόκρισης και να οδηγήσουν σε διαλείπουσες βλάβες του μηχανήματος.

Οι επίσημες οδηγίες λειτουργίας συνιστούν προετοιμασία καθαρού αέρα, συμπεριλαμβανομένου ενός φίλτρου αέρα ανάντη με φιλτράρισμα 5 μm ή λεπτότερο. Η υπερβολική αποστράγγιση πρέπει να ελέγχεται με κατάλληλο εξοπλισμό στεγνώματος ή διαχωρισμού νερού.

Ένας συναγερμός μηχανής δεν επιβεβαιώνει αυτόματα ότι η βαλβίδα είναι ελαττωματική. Θα πρέπει επίσης να επιθεωρηθούν η έξοδος του ελεγκτή, ο σύνδεσμος, το καλώδιο, η παροχή αέρα, ο ρυθμιστής, το φίλτρο, ο σωλήνας, ο αισθητήρας, ο ενεργοποιητής, ο σιγαστήρας καυσαερίων και το μηχανικό συγκρότημα.

Μια δομημένη επιθεώρηση βοηθά τις ομάδες συντήρησης να εντοπίσουν το πραγματικό σφάλμα και να αποφύγουν την περιττή αντικατάσταση εξαρτημάτων.

Δύο βαλβίδες μπορεί να φαίνονται σχεδόν ίδιες ενώ έχουν διαφορετικά χαρακτηριστικά λειτουργίας.

Τα επίσημα δεδομένα διαμόρφωσης SY5000 προσδιορίζουν τη σειρά, την μονή ενεργοποίηση δύο θέσεων, την τάση 24 VDC, την ηλεκτρική είσοδο LO, τον καταστολέα φωτός και υπερτάσεων τύπου U και την προδιαγραφή θύρας εργασίας 1/8 ιντσών.

Η οικογένεια προϊόντων SY5000 προδιαγράφεται για σέρβις αέρα, με εύρος θερμοκρασίας περιβάλλοντος και υγρού από -10°C έως 50°C χωρίς πάγωμα και διαμορφώσεις με ονομαστική τιμή έως 0,7 MPa.

Η ακόλουθη σύγκριση βοηθά στη διάκριση κοινών οικογενειών ενεργοποίησης SY5000. Το πλήρες επίθημα πρέπει να ελέγχεται ακόμα επειδή η τάση, το στυλ βύσματος, ο καταστολέας, η θύρα, το νήμα και οι επιλογές μπορεί να διαφέρουν.

Το συγκρότημα βαλβίδας χρησιμοποιείται για έλεγχο κατεύθυνσης πεπιεσμένου αέρα σε συμβατά συστήματα μηχανημάτων τοποθέτησης SMT. Λαμβάνει μια ηλεκτρική εντολή και ελέγχει τη διαδρομή αέρα που συνδέεται με έναν πνευματικό ενεργοποιητή ή μηχανισμό μηχανής.

Ανάλογα με το εγκατεστημένο πνευματικό κύκλωμα, η βαλβίδα μπορεί να ελέγχει:

Η ακριβής λειτουργία του αριθμού εξαρτήματος 03000630-01 πρέπει να επιβεβαιωθεί από τη θέση εγκατάστασης του μηχανήματος, το πνευματικό διάγραμμα, το αρχείο σέρβις ή το εξάρτημα που αφαιρέθηκε.

Η βαλβίδα έχει πέντε κύριες πνευματικές διαδρομές.

Όταν το πηνίο δεν ενεργοποιείται, η βαλβίδα παραμένει στην κανονική της θέση. Το εσωτερικό καρούλι συνδέει τη θύρα τροφοδοσίας πίεσης σε μία θύρα ενεργοποιητή ενώ η αντίθετη θύρα ενεργοποιητή συνδέεται με την εξάτμιση.

Επομένως, ο συνδεδεμένος πνευματικός μηχανισμός παραμένει ή επιστρέφει στην κανονική του θέση του μηχανήματος.

Όταν ο ελεγκτής παρέχει 24VDC:

1. Το πηνίο σωληνοειδούς παράγει μαγνητικό πεδίο.
2. Ο πιλοτικός μηχανισμός αλλάζει κατάσταση.
3. Η πίεση του πιλότου κινεί την κύρια μπομπίνα.
4. Ο διακόπτης των εσωτερικών διόδων αέρα.
5. Η παροχή αέρα ρέει στην απέναντι θύρα εργασίας.
6. Ο αέρας από τον άλλο θάλαμο ενεργοποιητή εκκενώνεται.
7. Ο συνδεδεμένος μηχανισμός αλλάζει θέση.

Όταν αφαιρεθεί η ηλεκτρική εντολή:

1. Το ρεύμα του πηνίου σταματά.
2. Το μαγνητικό πεδίο καταρρέει.
3. Το πιλοτικό τμήμα επιστρέφει.
4. Το κύριο καρούλι επιστρέφει στην κανονική του θέση.
5. Οι διαδρομές τροφοδοσίας και εξάτμισης επιστρέφουν στην αρχική τους κατάσταση.
6. Ο ενεργοποιητής ολοκληρώνει την κίνηση επιστροφής του.

Η ενδεικτική λυχνία βοηθά το προσωπικό συντήρησης να ελέγξει εάν η ηλεκτρομαγνητική βαλβίδα λαμβάνει ηλεκτρική εντολή.

Ο καταστολέας υπερτάσεων βοηθά στη μείωση της αιχμής τάσης που δημιουργείται όταν το πηνίο είναι απενεργοποιημένο. Η διαμόρφωση U προσδιορίζεται ως ένας τύπος φωτοεξοπλισμένου, μη πολικού τύπου καταστολής υπέρτασης.

Μια αναμμένη ένδειξη δεν εγγυάται ότι ο αέρας αλλάζει σωστά. Η ανεπαρκής πίεση αέρα, η εσωτερική μόλυνση, η φραγμένη εξάτμιση, η κατεστραμμένη σωλήνωση ή η μηχανική απόφραξη ενδέχεται να εμποδίζουν την κίνηση του ενεργοποιητή.

Πριν αφαιρέσετε την αρχική βαλβίδα:

• Σταματήστε το μηχάνημα χρησιμοποιώντας την εγκεκριμένη διαδικασία τερματισμού λειτουργίας.
• Αποσυνδέστε ή απομονώστε το ηλεκτρικό ρεύμα όπου απαιτείται.
• Κλείστε την παροχή πεπιεσμένου αέρα.
• Απελευθερώστε την αποθηκευμένη πίεση αέρα.
• Επιβεβαιώστε ότι οι συνδεδεμένοι μηχανισμοί δεν μπορούν να κινηθούν απροσδόκητα.
• Φωτογραφίστε την αρχική καλωδίωση και σωλήνωση.
• Επισημάνετε κάθε σωλήνα αέρα πριν την αποσύνδεση.
• Καταγράψτε την πλήρη ετικέτα της βαλβίδας.
• Ελέγξτε την κατεύθυνση τοποθέτησης και τη θέση τοποθέτησης.
• Διατηρήστε τις ανταλλακτικές θύρες προστατευμένες από τη σκόνη.

Η λειτουργία της χειροκίνητης παράκαμψης μπορεί να ενεργοποιήσει αμέσως τον συνδεδεμένο εξοπλισμό. Το προσωπικό θα πρέπει να επιβεβαιώσει ότι η μετακίνηση είναι ασφαλής πριν τη χρησιμοποιήσει. Μετά την αντικατάσταση της βαλβίδας, ο αποθηκευμένος πεπιεσμένος αέρας πρέπει να ελέγχεται και να λαμβάνονται μέτρα για την αποφυγή ξαφνικής κίνησης του ενεργοποιητή.

Μη:

• Εφαρμόστε λανθασμένη τάση πηνίου.
• Τοποθετήστε τη βαλβίδα ενώ το κύκλωμα είναι υπό πίεση.
• Μπλοκάρετε τις θύρες εξάτμισης.
• Αφήστε την υπερβολική ταινία στεγανοποίησης να εισέλθει στη βαλβίδα.
• Εναλλάξτε τους σωλήνες Α και Β χωρίς να ελέγξετε το κύκλωμα.
• Τραβήξτε το φις από τα καλώδιά του.
• Λειτουργήστε κατεστραμμένους σωλήνες ή εξαρτήματα.
• Αφήστε ενεργοποιημένη μια χειροκίνητη παράκαμψη κλειδώματος.
• Τροποποιήστε το πηνίο ή το σώμα της βαλβίδας.
• Συνεχίστε την αυτόματη παραγωγή πριν δοκιμάσετε τον μηχανισμό.

Οι επίσημες οδηγίες σημειώνουν ότι η παρατεταμένη συνεχής ενεργοποίηση μπορεί να αυξήσει τη θερμοκρασία του πηνίου και μπορεί να επηρεάσει τη βαλβίδα ή τον κοντινό εξοπλισμό. Θα πρέπει να λαμβάνεται υπόψη η κατάλληλη διαχείριση θερμότητας όπου η εκτεταμένη ενεργοποίηση είναι αναπόφευκτη.

Παρέχετε:

1. Πλήρης φωτογραφία της εγκατεστημένης βαλβίδας.
2. Μια κοντινή φωτογραφία της πλήρους ετικέτας της βαλβίδας.
3. Φωτογραφία εξοπλισμού με αριθμό ανταλλακτικού 03000630-01.
4. Φωτογραφία του ηλεκτρικού φις.
5. Μια φωτογραφία που δείχνει όλους τους πνευματικούς σωλήνες.
6. Φωτογραφία της θέσης τοποθέτησης.
7. Μια φωτογραφία της πινακίδας μοντέλου του μηχανήματος όταν είναι διαθέσιμη.

Μια βαλβίδα δεν πρέπει να επιλέγεται μόνο επειδή:

• Το χρώμα του αμαξώματος είναι παρόμοιο.
• Το φυσικό μέγεθος εμφανίζεται πανομοιότυπο.
• Το πρώτο μέρος του μοντέλου είναι το ίδιο.
• Το σχήμα του συνδετήρα φαίνεται παρόμοιο.
• Το εξάρτημα μπορεί να βιδωθεί στη θύρα.
• Η ηλεκτρονική φωτογραφία προϊόντος μοιάζει με την εγκατεστημένη βαλβίδα.

Μια μικρή διαφορά επιθήματος μπορεί να αλλάξει την τάση, τον τύπο βύσματος, τον καταστολέα, το σπείρωμα, τον σχεδιασμό του πιλότου ή τη συμπεριφορά λειτουργίας.

Πριν από την αποστολή, οι ακόλουθοι έλεγχοι μπορούν να πραγματοποιηθούν σύμφωνα με την αναφερόμενη προϋπόθεση και τις συμφωνημένες απαιτήσεις παραγγελίας.

Οι απαιτήσεις λειτουργικών δοκιμών θα πρέπει να συμφωνηθούν πριν από την επιβεβαίωση της παραγγελίας, επειδή τα απαραίτητα εξαρτήματα και οι διαδικασίες δοκιμών ενδέχεται να διαφέρουν.

Όχι. Η συμβατότητα εξαρτάται από τη διαμόρφωση του μηχανήματος και το εγκατεστημένο πνευματικό κύκλωμα. Επιβεβαιώστε το μοντέλο του μηχανήματος, την πλήρη αρχική ετικέτα, τον αριθμό ανταλλακτικού, την τάση, το βύσμα, τη διάταξη θυρών, τα εξαρτήματα και τη θέση τοποθέτησης πριν την παραγγελία.

Ο κωδικός μοντέλου προσδιορίζει ένα τυπικό πηνίο 24 VDC. Η έξοδος του μηχανήματος θα πρέπει να μετράται και να επιβεβαιώνεται πριν από την εγκατάσταση για να αποφευχθεί η λανθασμένη λειτουργία ή η ηλεκτρική βλάβη.

Ο κωδικός LO προσδιορίζει μια είσοδο βύσματος τύπου L χωρίς τον σύνδεσμο ζευγαρώματος. Επιβεβαιώστε εάν η παραγγελία απαιτεί μόνο τη βαλβίδα, έναν ξεχωριστό σύνδεσμο, καλώδια ηλεκτροδίου, εξαρτήματα ή ένα πλήρες συγκρότημα ειδικά για το μηχάνημα.

Όχι αυτόματα. Άλλα μοντέλα SY5000 μπορεί να έχουν διαφορετικά χαρακτηριστικά ενεργοποίησης, τάσης, συνδετήρα, θύρας, σπειρώματος, πιλότου ή ουδέτερης θέσης. Το πλήρες μοντέλο και οι απαιτήσεις ελέγχου μηχανής πρέπει να ταιριάζουν.

Καταχωρίστε την απαιτούμενη ποσότητα, τον αριθμό ανταλλακτικού εξοπλισμού, το πλήρες μοντέλο βαλβίδας, το μοντέλο μηχανής, τις σαφείς φωτογραφίες ετικέτας, τη φωτογραφία συνδετήρα, τη φωτογραφία εγκατάστασης, την κατάσταση που ζητήσατε, τη χώρα παράδοσης και την αναμενόμενη ημερομηνία παράδοσης.

Επικοινωνήστε με την ομάδα πωλήσεών μας για πληροφορίες διαθεσιμότητας, επιβεβαίωσης συμβατότητας, χρόνου παράδοσης, τιμολόγησης, συσκευασίας και διεθνούς αποστολής.

Για να λάβετε μια γρήγορη και ακριβή προσφορά, συμπεριλάβετε:

• Όνομα προϊόντος.
• Κωδικός ανταλλακτικού 03000630-01.
• Μοντέλο βαλβίδας SY5120-5LOU-01.
• Μοντέλο μηχανής και σειριακός αριθμός.
• Απαιτούμενη ποσότητα.
• Καθαρές φωτογραφίες της αρχικής βαλβίδας.
• Φωτογραφίες συνδετήρων και πνευματικών θυρών.
• Ζητούμενη κατάσταση προϊόντος.
• Χώρα παράδοσης.
• Απαιτούμενη ημερομηνία παράδοσης.

Χαιρετίζουμε τα ερωτήματα από εργοστάσια SMT, εταιρείες συντήρησης εξοπλισμού, επισκευαστές μηχανημάτων, βιομηχανικούς διανομείς και κατασκευαστές ηλεκτρονικών ειδών στην Ευρώπη, τη Βόρεια Αμερική, τη Νοτιοανατολική Ασία και άλλες διεθνείς αγορές.
