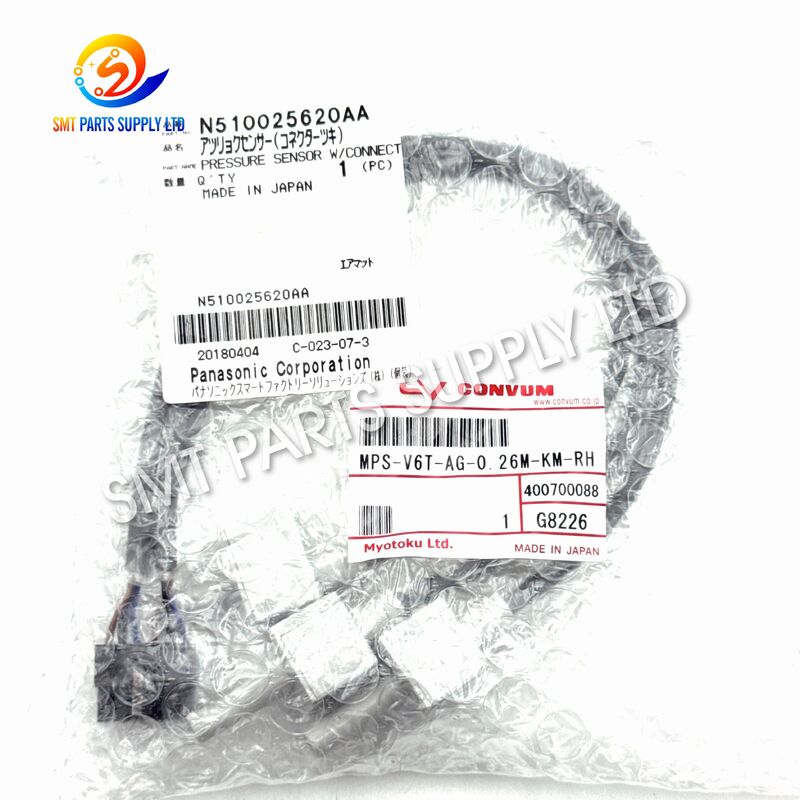

CONVUM MPS-V6T-AG-0.26M-KM-RH Panasonic DT401 Αισθητήρας πίεσης N510025620AA KXF0DQXAA00

Πληροφορίες σχετικά με την εκτίμηση της πίεσης

Το CONVUM MPS-V6T-AG-0.26M-KM-RH είναι ένα συμπαγές σύνολο αισθητήρων πίεσης κενού που χρησιμοποιείται στο σύστημα πνευματικής παρακολούθησης του εξοπλισμού Panasonic DT401.Έχει διασταυρωμένες αναφορές με τους αριθμούς εξαρτημάτων μηχανής N510025620AA και KXF0DQXAA00 και παρέχεται με ειδική για το μηχάνημα διαμόρφωση καλωδίου και συνδέσμου..

Ο αισθητήρας παρακολουθεί την πίεση κενού εντός του συνδεδεμένου πνευματικού κυκλώματος και μεταδίδει ηλεκτρικό σήμα στο σύστημα ελέγχου του εξοπλισμού.Αυτή η ανατροφοδότηση βοηθά το μηχάνημα να καθορίσει εάν η απαιτούμενη κατάσταση κενού έχει καθοριστεί κατά τη διάρκεια της λειτουργίας.

Η τυποποιημένη πλατφόρμα MPS-V6T χρησιμοποιεί σύνδεση σωλήνα 6 mm και ανήκει στην περιοχή κενού 0 έως -30 inHg.και η χαμηλή απαίτηση χώρου εγκατάστασης το καθιστούν κατάλληλο για αυτοματοποιημένο εξοπλισμό παραγωγής ηλεκτρονικών προϊόντων.

Για την ακριβή αντικατάσταση, οι πελάτες θα πρέπει να επιβεβαιώσουν το πλήρες μοντέλο, το μοντέλο μηχανής, το σχήμα του συνδέσμου, το μήκος του καλωδίου, την πνευματική θύρα, τη διάταξη καλωδίωσης,και πρωτότυπες φωτογραφίες αισθητήρων πριν από την παραγγελία.

Η παραγγελία μόνο ενός σώματος αισθητήρα MPS-V6T μπορεί να έχει ως αποτέλεσμα την παραλαβή διαφορετικού κυκλώματος εξόδου, τύπου συνδέσμου,διαμόρφωση καλωδίου, ή εγκατάσταση.

Η πλήρης σειρά αισθητήρων μπορεί να προσδιοριστεί με τη χρήση τριών σημαντικών αναφορών:

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00.

Η χρήση και των τριών αναφορών βοηθά τις ομάδες αγορών και τους μηχανικούς συντήρησης να μειώσουν τον κίνδυνο να λάβουν έναν αισθητήρα παρόμοιας εμφάνισης αλλά ηλεκτρικά ασυμβίβαστο.

Η σειρά MPS-6 έχει σχεδιαστεί για εφαρμογές όπου ο χώρος εγκατάστασης είναι περιορισμένος.

Η τυποποιημένη οικογένεια MPS-6 έχει χρόνο απόκρισης αναφοράς κάτω από 1 χιλιοστόλεπτο.

Η διαμόρφωση V6T χρησιμοποιεί σύνδεση σωλήνα 6 mm.Ο σχεδιασμός αυτός επιτρέπει την εύκολη ενσωμάτωση στο αντίστοιχο σύστημα πνευματικών σωλήνων όταν το μέγεθος του σωλήνα και η κατεύθυνση εγκατάστασης ταιριάζουν με το αρχικό στοιχείο.

Το προσθήκη AG-0.26M-KM-RH προσδιορίζει μια εξατομικευμένη συναρμολόγηση μηχανής και όχι μόνο έναν τυπικό αισθητήρα καταλόγου.και καλωδιακή κατεύθυνση εξόδου θα πρέπει επομένως να ελέγχεται πριν από την αγορά.

Ο αισθητήρας μπορεί να αγοραστεί για:

• Επείγουσα επισκευή μηχανών.
• Προληπτική συντήρηση.
• Ανακαινισμός εξοπλισμού.
• Εφεδρικό απόθεμα παραγωγής.
• Επαναφορά μεταχειρισμένου εξοπλισμού.
• Σχέδια υπηρεσιών συντήρησης.
• Διεθνής προμήθεια ανταλλακτικών SMT.

Ένας αισθητήρας πίεσης κενού λειτουργεί επανειλημμένα κατά τη διάρκεια των κύκλων παραγωγής της μηχανής.και τα προβλήματα με το πνευματικό σύστημα μπορούν σταδιακά να επηρεάσουν τις επιδόσεις του.

Τα εσωτερικά στοιχεία αισθητήρα και τα ηλεκτρονικά εξαρτήματα ενδέχεται να παρουσιάσουν αλλαγές στην απόδοση μετά από παρατεταμένη λειτουργία.ή ασυμβίβαστο με την πραγματική κατάσταση κενού.

Οι εσωτερικοί αγωγοί μπορεί να γίνονται διαλείποντες ακόμη και όταν η εξωτερική μόνωση φαίνεται φυσιολογική.

Ένας χαλαρός σύνδεσμος, ένα μολυσμένο τερματικό, μια λυγισμένη καρφίτσα, μια κατεστραμμένη καρφίτσα κλειδώματος ή μια κακή ηλεκτρική επαφή μπορεί να διακόψουν το σήμα του αισθητήρα και να δημιουργήσουν διαλείπουσες συναγερμούς μηχανής.

Η σκόνη, η ομίχλη πετρελαίου, τα υπολείμματα ροής, η υγρασία ή άλλα μολυσματικά που εισέρχονται στον αεραγωγό μπορούν να επηρεάσουν την απόκριση του αισθητήρα ή να εμποδίσουν τη διαδρομή πίεσης.

Οι σπασμένοι σωλήνες, τα χαλαρά εξαρτήματα, οι λανθασμένοι σωλήνες ή οι κατεστραμμένες συνδέσεις μπορούν να εμποδίσουν το επίπεδο κενού να φτάσει στην απαιτούμενη κατάσταση λειτουργίας.

Ένα πρότυπο μοντέλο MPS-V6T μπορεί να έχει το ίδιο γενικό περίβλημα αλλά διαφορετικό κύκλωμα εξόδου.ή διαφορετικά καλωδιωμένος αισθητήρας χωρίς επαλήθευση μπορεί να παράγει λάθος σήμα.

Η ασταθής τάση τροφοδοσίας, η εσφαλμένη πολικότητα, οι υπερβολές τάσης, η κατεστραμμένη καλωδίωση μηχανής ή ένα πρόβλημα στην πίνακα εισόδου μπορεί να προκαλέσουν συμπτώματα παρόμοια με την βλάβη του αισθητήρα.

Όταν η διαγνωστική δοκιμή επιβεβαιώνει ότι ο αρχικός αισθητήρας είναι ελαττωματικός, αντικαθίσταται με ένα σωστά προσαρμοσμένο σύνολο αισθητήρων MPS-V6T-AG-0.26M-KM-RH.

Πριν αφαιρέσετε τον παλιό αισθητήρα, καταγράψτε:

• Ολοκληρωμένο μοντέλο αισθητήρα.
• Αριθμός εξαρτήματος μηχανής.
• Μοντέλο εξοπλισμού.
• Αριθμός σειράς εξοπλισμού.
• Θέση τοποθέτησης αισθητήρα.
• Προσανατολισμός συνδέσμου.
• Καλωδιακή διαδρομή.
• Μέγεθος και κατεύθυνση του σωλήνα.

Φωτογραφήστε καθαρά:

• Ο πλήρης αισθητήρας.
• Ετικέτα προϊόντος.
• Το μπροστινό συρτάρι.
• Από την πλευρά των συνδέσμων.
• Το καλώδιο.
• Η πνευματική σύνδεση.
• Η θέση εγκατάστασης.

Οι φωτογραφίες είναι ιδιαίτερα σημαντικές όταν το μηχάνημα έχει επισκευαστεί, τροποποιηθεί ή ανακαινιστεί προηγουμένως.

Ελέγξτε τον σωλήνα, το κορμί, το φίλτρο, την βαλβίδα, τη γεννήτρια κενού και τα γύρω πνευματικά εξαρτήματα.

Επιβεβαιώστε ότι ο ανιχνευτής αντικατάστασης ταιριάζει:

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00, κατά περίπτωση.
• Αρχικό σχήμα συνδέσμου.
• Αρχική διάταξη καλωδίων.
• Αρχική πνευματική θύρα.
• Αρχική κατεύθυνση τοποθέτησης.

Μετά την εγκατάσταση, επαναφέρετε την ισχύ και την πνευματική πίεση σύμφωνα με τη διαδικασία συντήρησης του μηχανήματος.Επαλήθευση του σήματος αισθητήρα μέσω της διαγνωστικής διεπαφής μηχανής και διεξαγωγή ελεγχόμενης δοκιμής λειτουργίας.

Ο παρακάτω πίνακας συνδυάζει την γνωστή ταυτοποίηση ειδικής μηχανής με τα πρότυπα δεδομένα αναφοράς της οικογένειας MPS-6.Επένδυση συνδέσμου, και η διάταξη εξόδου πρέπει να επιβεβαιώνεται πριν από την εγκατάσταση.

Οι εκδόσεις PC, NC, AC και προσαρμοσμένες AG δεν πρέπει να θεωρούνται αυτόματα εναλλάξιμες.Το σύνολο 26M-KM-RH περιλαμβάνει ειδική διάταξη σχοινιών για τη μηχανή..

Η κύρια εφαρμογή του N510025620AA είναι το κενό ή το πνευματικό σύστημα παρακολούθησης που χρησιμοποιείται στους εξοπλισμούς DT401.Ο αισθητήρας ανιχνεύει μια αλλαγή στην πίεση κενού και παρέχει αντίστοιχη ανατροφοδότηση στο σύστημα ελέγχου μηχανής.

Ο αισθητήρας είναι κατάλληλος για τμήματα συντήρησης που αντικαθιστούν ένα ασταθές, κατεστραμμένο, μολυσμένο ή ηλεκτρικά ελαττωματικό αισθητήρα πίεσης.

Όταν ένας ελαττωματικός αισθητήρας προκαλεί επανειλημμένους συναγερμούς κενού ή απροσδόκητες διακοπές μηχανών, ένα επαληθευμένο ανταλλακτικό μπορεί να συμβάλει στη μείωση του χρόνου επισκευής.

Οι έμποροι μεταχειρισμένου εξοπλισμού και οι κατασκευαστές μηχανών μπορούν να τοποθετήσουν τον αισθητήρα κατά την επιθεώρηση, την αποκατάσταση ή την ανακαίνιση του αεριστικού συστήματος του εξοπλισμού.

Τα εργοστάσια που λειτουργούν κρίσιμο εξοπλισμό παραγωγής μπορούν να διατηρούν επαληθευμένο αισθητήρα πίεσης σε αποθεματικό ανταλλακτικών για την υποστήριξη επισκευών έκτακτης ανάγκης.

Το συμπαγές μέγεθος επιτρέπει τον αισθητήρα να αποστέλλεται μαζί με άλλα εξαρτήματα μηχανών SMT, βοηθώντας τα ξένα εργοστάσια να ενοποιήσουν τις παραγγελίες συντήρησης.

Ο αισθητήρας συνδέεται με το κύκλωμα κενού του εξοπλισμού μέσω της συνδεσιμότητας του με τον πνευματικό σωλήνα.

Η εσωτερική ηλεκτρονική μετατρέπει την κατάσταση πίεσης σε ηλεκτρική έξοδο.

Μια τυπική ακολουθία λειτουργίας περιλαμβάνει:

1. Το μηχάνημα ξεκινά μια λειτουργία που σχετίζεται με τον κενό.
2. Ο αέρας αφαιρείται από το συνδεδεμένο πνευματικό κύκλωμα.
3. Η πίεση κενού φτάνει στον αισθητήρα μέσω του σωλήνα 6 mm.
4. Το εσωτερικό αισθητήρα ανιχνεύει την αλλαγή πίεσης.
5. Ο αισθητήρας μετατρέπει την ανιχνευμένη κατάσταση σε ηλεκτρικό σήμα.
6. Το σήμα περνά μέσα από το ειδικό καλώδιο της μηχανής.
7. Το σύστημα ελέγχου του εξοπλισμού λαμβάνει το σήμα.
8. Το μηχάνημα συγκρίνει το σήμα με την προγραμματισμένη λειτουργική του κατάσταση.
9. Το μηχάνημα συνεχίζει να λειτουργεί όταν ικανοποιείται η απαιτούμενη κατάσταση.
10. Το μηχάνημα μπορεί να εμφανίσει συναγερμό όταν δεν εντοπίζεται η αναμενόμενη κατάσταση.

Ο αισθητήρας προορίζεται για παρακολούθηση της πίεσης και δεν πρέπει να χρησιμοποιείται ως η μόνη συσκευή ασφαλείας για την πρόληψη ατυχημάτων μηχανών.Το πλήρες σύστημα ασφάλειας και ελέγχου της μηχανής πρέπει να παραμένει σε λειτουργία.

Το απαιτούμενο πλήρες μοντέλο είναι:

MPS-V6T-AG-0.26M-KM-RH

Μην συντομεύσετε την έρευνα σε MPS-V6T, επειδή τα τυποποιημένα μοντέλα MPS-V6T είναι διαθέσιμα με διαφορετικά κυκλώματα εξόδου και ηλεκτρικές συνδέσεις.

Ο κύριος αριθμός τμήματος μηχανής είναι:

N510025620AA

Η σχετική σταυροπαραπομπή είναι:

KXF0DQXAA00

Και οι δύο αναφορές θα πρέπει να περιλαμβάνονται στην έρευνα όταν εμφανίζονται στα αρχεία μηχανών του πελάτη.

Αναφέρετε ότι ο αισθητήρας απαιτείται για τον εξοπλισμό DT401.

Παρέχετε σαφή φωτογραφία της αρχικής ετικέτας του αισθητήρα.

Ελέγξτε:

• Σχήμα σώματος συνδέσμου.
• Αριθμός τερματικών.
• Κλειδί θέση.
• Κλειδωτική δομή.
• Κατεύθυνση εξόδου καλωδίου.
• Σύνδεση μηχανής.

Επιβεβαιώστε το κατά προσέγγιση μήκος του καλωδίου, την κατεύθυνση διαδρομής, την κατάσταση μόνωσης και τη θέση εγκατάστασης.

Βεβαιωθείτε ότι το αρχικό σύστημα χρησιμοποιεί τη σωστή διάταξη σωλήνα 6 mm. Ο σωλήνας πρέπει να ταιριάζει σταθερά χωρίς υπερβολική δύναμη.

Επιβεβαιώστε την καλωδίωση του μηχανήματος επειδή οι ρυθμίσεις PNP, NPN, αναλογικές και προσαρμοσμένες δεν είναι αυτόματα εναλλάξιμες.

Αναφέρετε εάν η απαίτηση αφορά:

• - Απαρχές καινούργιο.
• Νέο παλιό απόθεμα.
• Δοκιμάστηκε.
• Οικονομική επιλογή αντικατάστασης.
• Επείγον αποθεματικό.

Η διαθεσιμότητα εξαρτάται από την τρέχουσα απογραφή.

Αναφέρετε την ακριβή απαιτούμενη ποσότητα και εάν η παραγγελία αφορά άμεση επισκευή, προληπτική απογραφή ή πολλαπλές γραμμές παραγωγής.

Η εγκατάσταση πρέπει να ολοκληρώνεται από εκπαιδευμένο προσωπικό συντήρησης εξοικειωμένο με τον αυτοματοποιημένο εξοπλισμό παραγωγής ηλεκτρονικών προϊόντων.

• Σταματήστε τον εξοπλισμό με ασφάλεια.
• Αποσυνδέστε την ηλεκτρική ενέργεια.
• Απελευθέρωσε την υπολειπόμενη πνευματική πίεση.
• Καταγράψτε την αρχική θέση του αισθητήρα.
• Φωτογράφησε το καλώδιο και τον σωλήνα.
• Επιβεβαιώστε το μοντέλο αντικατάστασης.
• Ελέγξτε τον συνδετήρα και τη σύνδεση του σωλήνα.

• Αποσυνδέστε τον ηλεκτρικό σύνδεσμο χωρίς να τραβήξετε το καλώδιο.
• Απελευθερώστε προσεκτικά τον αεραγωγό.
• Αφαιρέστε τον εξοπλισμό τοποθέτησης.
• Ελέγξτε τον παλιό σωλήνα για ρωγμές ή μόλυνση.
• Ελέγξτε τον συνδετήρα για καμπυλωμένα ή κατεστραμμένα τερματικά.
• Ελέγξτε αν το καλώδιο έχει τρίψει τα κινούμενα στοιχεία.

• Εγκαταστήστε τον αισθητήρα στην αρχική του θέση.
• Συνδέστε πλήρως τον αεραγωγό.
• Αποφύγετε την υπερβολική κάμψη του σωλήνα.
• Απομακρύνετε το καλώδιο από τα κινούμενα μέρη.
• Συνδέστε την πρίζα με ασφάλεια.
• Επιβεβαιώστε ότι η κλειδαριά είναι ενεργοποιημένη.
• Ασφαλίστε τον αισθητήρα χρησιμοποιώντας την αρχική μέθοδο τοποθέτησης.

• Επαναφέρει την πνευματική πίεση.
• Ελέγξτε την σύνδεση του σωλήνα για διαρροή.
• Επαναφέρετε την ισχύ της μηχανής.
• Ανοίξτε την οθόνη διάγνωσης μηχανής.
• Επιβεβαιώστε ότι αναγνωρίζεται η είσοδος του αισθητήρα.
• Εφαρμόστε και απελευθερώστε τον κενό αρκετές φορές.
• Ελέγξτε για σταθερές και επαναλαμβανόμενες αλλαγές σήματος.
• Κάντε το μηχάνημα να λειτουργεί με ελεγχόμενη ταχύτητα.
• Να ολοκληρωθεί δοκιμή παραγωγής πριν από την πλήρη λειτουργία.

Μην εισάγετε σκληρό αντικείμενο στην πύλη του αισθητήρα.

Για την προστασία του αισθητήρα πριν από την εγκατάσταση:

• Αποθηκεύστε το σε καθαρό και ξηρό μέρος.
• Να φυλάσσεται μέσα σε προστατευτική αντιστατική συσκευασία.
• Προστατέψτε την πνευματική θύρα από τη σκόνη.
• Μην τοποθετείτε βαριά προϊόντα στον αισθητήρα.
• Μην λυγίζετε το καλώδιο απότομα.
• Κράτα την σύνδεση καλυμμένη.
• Αποφύγετε την υπερβολική υγρασία.
• Αποφύγετε τις συγκρούσεις και τις δονήσεις.
• Διαχωρίστε τις νέες και τις μεταχειρισμένες αποθήκες.
• Να επισυνάπτεται σαφής ετικέτα με αριθμό μέρους.
• Καταγραφή πληροφοριών επιθεώρησης.
• Χρησιμοποιείστε ανθεκτική σε κραδασμούς συσκευασία για τη μεταφορά.

Η πλήρης σήμανση MPS-V6T-AG-0.26M-KM-RH πρέπει να συγκρίνεται με την ερώτηση του πελάτη.

Τα στοιχεία N510025620AA και KXF0DQXAA00 πρέπει να ελέγχονται σε σχέση με την απαίτηση αγοράς.

Το περίβλημα, η πνευματική θύρα, ο χώρος τοποθέτησης, το καλώδιο, η ετικέτα και ο συνδετήρας πρέπει να εξετάζονται για ορατή βλάβη.

Το σχήμα του συνδέσμου, η θέση του τερματικού, η δομή κλειδώματος και η κατεύθυνση του καλωδίου πρέπει να συγκρίνονται με το αρχικό εξαρτήμα.

Το σώμα του αισθητήρα, η σύνδεση σωλήνα, το καλώδιο και ο συνδετήρας πρέπει να προστατεύονται από την πρόσκρουση κατά τη διεθνή μεταφορά.

Κάθε αισθητήρας πίεσης πρέπει να συσκευάζεται ξεχωριστά για να προστατεύεται το συμπαγές περίβλημα και η ηλεκτρική σύνδεση.

Η διεθνής παράδοση μπορεί να οργανωθεί με ταχυμεταφορέα, αεροπορικό, θαλάσσιο ή συνδυασμένη αποστολή με άλλα μέρη μηχανών SMT.

Ο χρόνος παράδοσης εξαρτάται από τη διαθεσιμότητα αποθεμάτων, την ποσότητα παραγγελίας, την κατάσταση του προϊόντος, τις απαιτήσεις επιθεώρησης, τον προορισμό και τη μέθοδο μεταφοράς.

• Ακριβής ταυτοποίηση μοντέλου MPS-V6T-AG-0.26M-KM-RH.
• Διασταυρούμενη αναφορά με N510025620AA και KXF0DQXAA00.
• Αναφορά της αίτησης DT401.
• Σύνθετο σχέδιο ελέγχου πίεσης κενού.
• Διαμόρφωση αεριωθούμενου σωλήνα 6 mm.
• Γρήγορη ανταπόκριση MPS-6 αισθητήρα πλατφόρμα.
• Καλώδιο και διάταξη συνδέσμων ειδικά για τη μηχανή.
• Κατάλληλο για επείγουσα συντήρηση.
• Κατάλληλο για προγραμματισμένο εφεδρικό απόθεμα.
• Κατάλληλο για ανακαίνιση εξοπλισμού.
• Ερωτήσεις από ένα κομμάτι είναι ευπρόσδεκτες.
• Οι παραγγελίες ανταλλακτικών SMT για πολλά είδη μπορούν να ενοποιηθούν.
• Οι φωτογραφίες αποθέματος μπορούν να ελέγχονται πριν από την αποστολή.
• Διατίθεται διεθνής προστατευτική συσκευασία.
• Η τεχνική υποστήριξη αναγνώρισης είναι διαθέσιμη πριν από την παραγγελία.

Και οι δύο αναφορές σχετίζονται με το σύνολο αισθητήρα πίεσης MPS-V6T-AG-0.26M-KM-RH.και θέση εγκατάστασης πριν από την παραγγελία.

Η τυπική έκδοση AC έχει καθορισμένη αναλογική έξοδο, ενώ η AG-0.Η έκδοση 26M-KM-RH χρησιμοποιεί ένα προσαρμοσμένο καλώδιο μηχανής και διάταξη συνδέσμων.

Παρακαλείστε να αναφέρετε το μοντέλο του εξοπλισμού, τον σειριακό αριθμό, την αρχική ετικέτα του αισθητήρα, τον αριθμό μέρους, τις φωτογραφίες των συνδέσμων, τις φωτογραφίες του καλωδίου, τις φωτογραφίες της θέσης εγκατάστασης, την απαιτούμενη ποσότητα,και προτιμώμενη κατάσταση του προϊόντος.

Ελέγξτε το σήμα του αισθητήρα, την τροφοδοσία, την καλωδίωση, τη σύνδεση, τον πνευματικό σωλήνα, το φίλτρο, το κορμί, τη γεννήτρια κενού, την βαλβίδα και την είσοδο της μηχανής.Ένας συναγερμός κενού δεν σημαίνει πάντα ότι ο ίδιος ο αισθητήρας έχει αποτύχει.

Παρακαλούμε να αναφέρετε το ακριβές μοντέλο, τον αριθμό μέρους, την ποσότητα, τη χώρα προορισμού και την απαιτούμενη ημερομηνία παράδοσης για γρήγορη προσφορά.

Επικοινωνήστε με την ομάδα πωλήσεων μας για τη διαθεσιμότητα αποθεμάτων, την κατάσταση του προϊόντος, την τεχνική ταυτοποίηση, την τιμή, τις λεπτομέρειες συσκευασίας και τις επιλογές διεθνούς παράδοσης.

Για ταχύτερη επαλήθευση, παρακαλείστε να συμπεριλάβετε:

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00.
• Πρότυπο εξοπλισμού DT401.
• Απαιτούμενη ποσότητα.
• Προτιμώ την κατάσταση του προϊόντος.
• Αρχικές φωτογραφίες αισθητήρων.
• Φωτογραφίες των συνδέσμων και των καλωδίων.
• Στόχος παράδοσης.
• Απαιτούμενη ημερομηνία παράδοσης.

Στείλτε το αίτημά σας σήμερα για να λάβετε λεπτομερή προσφορά για το συγκρότημα αισθητήρων πίεσης κενού CONVUM MPS-V6T-AG-0.26M-KM-RH DT401.
